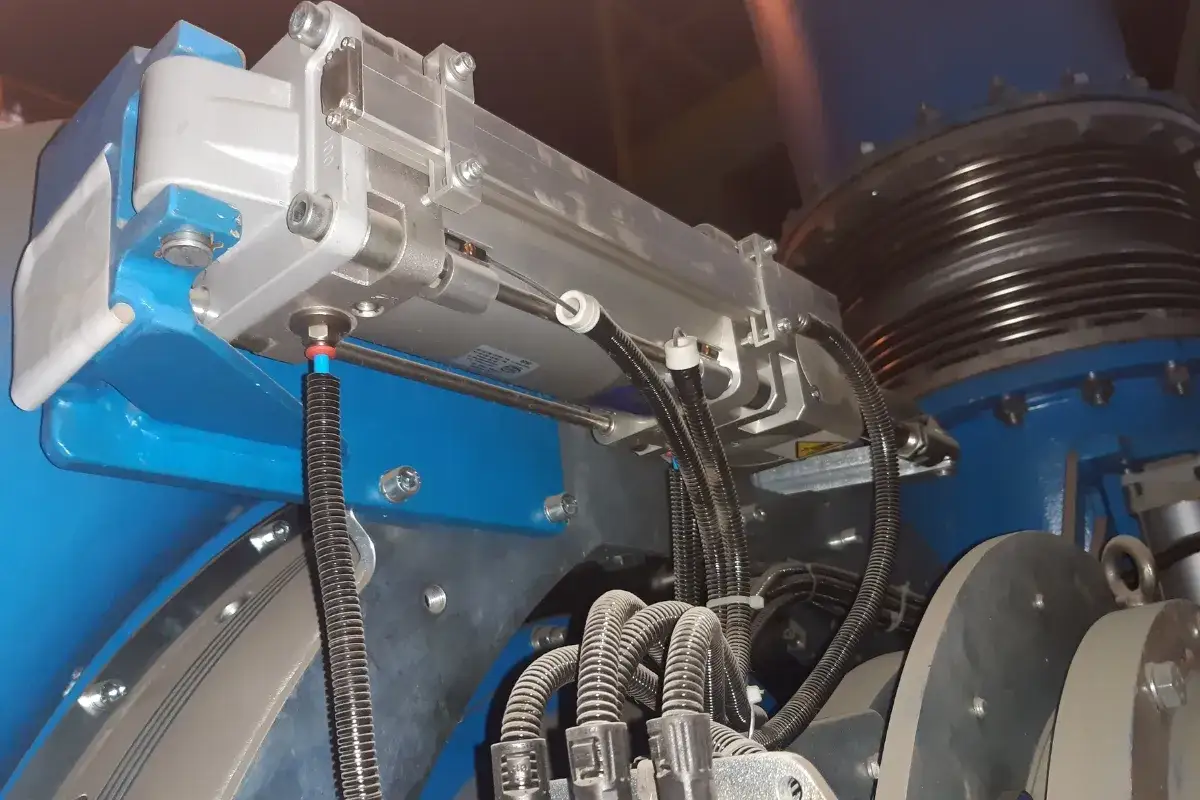

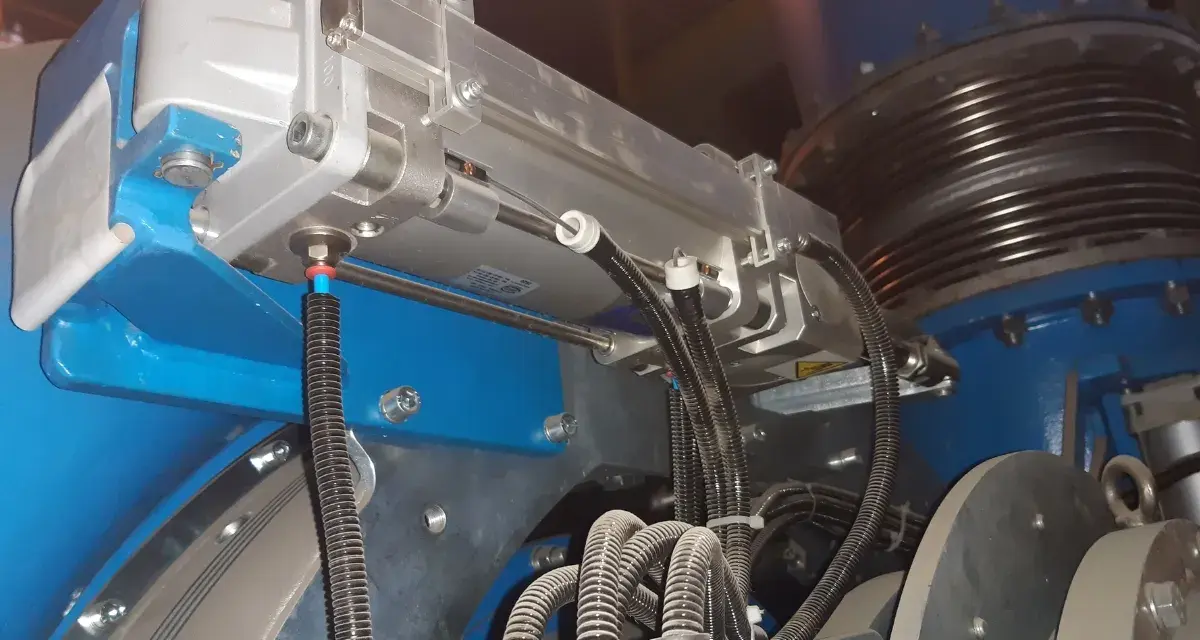

Najwięcej błędów przy obliczaniu siły siłownika pneumatycznego bierze się z mylenia siły teoretycznej z tym, co cylinder naprawdę odda na stanowisku. Jeśli liczę siłownik do prasy, chwytaka albo prostego popychacza, zaczynam od ciśnienia, średnicy tłoka i prędkości ruchu, a dopiero potem sprawdzam straty i zapas. W tym artykule pokazuję, jak policzyć siłę, jak przejść od wzoru do realnego doboru oraz kiedy ważniejsza staje się moc całego układu niż sam nacisk tłoka.
Najważniejsze informacje do szybkiego doboru
- Siłę wyznacza przede wszystkim ciśnienie i pole czynne tłoka.
- Na powrocie siła jest mniejsza, bo część powierzchni zabiera tłoczysko.
- Wynik z obliczeń trzeba skorygować o tarcie, spadki ciśnienia i boczne obciążenia.
- W praktyce zostawiam zwykle zapas, najczęściej 20-30% przy spokojnym ruchu i więcej przy dynamice.
- O przydatności układu decyduje także moc, czyli siła pomnożona przez prędkość.
- Gdy przepływ jest za mały, cylinder może mieć dobrą siłę, ale pracować zbyt wolno.
Od czego zależy siła siłownika pneumatycznego
Największą różnicę robi nie sam cylinder, ale pole tłoka i ciśnienie robocze. Sprężone powietrze działa na powierzchnię tłoka, a im większa ta powierzchnia, tym większa siła przy tym samym ciśnieniu. To dlatego niewielka zmiana średnicy często daje większy efekt niż drobne podkręcenie ciśnienia w instalacji.
W praktyce patrzę na cztery elementy: średnicę tłoka, średnicę tłoczyska, rzeczywiste ciśnienie przy siłowniku oraz opory ruchu. Jeśli cylinder pracuje w układzie dwustronnym, liczę osobno wysuw i powrót, bo tłoczysko odejmuje część pola czynnego po stronie powrotnej. Do tego dochodzą jeszcze tarcie uszczelnień, opory prowadnic i ewentualne obciążenia boczne, które potrafią zjeść część zapasu bez ostrzeżenia.
Warto pamiętać o prostej zależności: podniesienie ciśnienia z 6 do 7 bar daje około 16,7% więcej siły, ale zwiększenie średnicy z 40 do 50 mm podnosi pole czynne o ponad 56%. Dlatego przy doborze nie szukam najpierw „trochę większego ciśnienia”, tylko sprawdzam, czy mechanika układu nie wymaga większego tłoka albo lepszego prowadzenia. Dzięki temu następny krok robi się już na liczbach, a nie na intuicji.
Jak policzyć ją krok po kroku
Ja zwykle liczę to w trzech etapach: najpierw pole, potem siła teoretyczna, na końcu korekta o warunki pracy. Najwygodniejszy zapis w warsztacie wygląda tak: F [N] = p [bar] x A [cm²] x 10. Jeśli wolę układ SI, używam wersji F = p x A, gdzie ciśnienie jest w paskalach, a pole w metrach kwadratowych.
| Wielkość | Znaczenie | Praktyczny zapis |
|---|---|---|
| p | ciśnienie robocze przy siłowniku | bar lub MPa |
| D | średnica tłoka | mm |
| d | średnica tłoczyska | mm |
| A | pole czynne tłoka | cm² lub m² |
| F | siła | N |
Wysuw
Przy wysuwie liczę pełne pole tłoka: A = π x D² / 4. Jeśli cylinder ma średnicę 50 mm, pole wynosi około 19,63 cm². Przy ciśnieniu 6 bar dostaję więc około 1178 N, czyli 1,18 kN. To jest wartość teoretyczna, jeszcze bez strat.
Przeczytaj również: Ciekłe powietrze - Jak powstaje i dlaczego nie jest pneumatyką?
Powrót
Przy powrocie odejmuję pole tłoczyska: A = π x (D² - d²) / 4. Dla tłoka 50 mm i tłoczyska 20 mm pole spada do około 16,49 cm², a siła do około 989 N przy 6 bar. Różnica wydaje się niewielka, ale w aplikacjach z dużym oporem potrafi zdecydować o tym, czy ruch wróci płynnie, czy zacznie się zacinać.
| Średnica tłoka | Siła teoretyczna przy 6 bar |
|---|---|
| 16 mm | około 121 N |
| 25 mm | około 295 N |
| 32 mm | około 483 N |
| 40 mm | około 754 N |
| 50 mm | około 1178 N |
| 63 mm | około 1870 N |
| 80 mm | około 3016 N |
Jeśli chcę szybko ocenić zapas, odejmuję od wyniku 20% albo więcej, zależnie od dynamiki układu. Dla przykładu 1178 N na wysuwie daje około 942 N przy 20% rezerwy, a 989 N na powrocie spada do około 791 N. I właśnie wtedy widać, czy cylinder ma jeszcze komfort, czy pracuje już na granicy.
W praktyce sama matematyka nie wystarcza, bo w realnej instalacji część siły znika po drodze. Dlatego następny krok to sprawdzenie, dlaczego wynik z katalogu i wynik na maszynie potrafią się wyraźnie rozjechać.
Dlaczego wynik katalogowy rzadko zgadza się z rzeczywistością
Najczęstszy błąd polega na tym, że ktoś bierze siłę teoretyczną i zakłada, że tyle samo dostanie na detalu. To tak nie działa. Cylinder ma tarcie uszczelnień, przewody mają spadki ciśnienia, zawory mają swoje ograniczenia przepływu, a źle ustawiony montaż dokłada jeszcze boczne obciążenie. W rezultacie realna siła bywa wyraźnie niższa od tej z prostego wzoru.
| Źródło spadku | Co robi z siłą | Kiedy boli najbardziej |
|---|---|---|
| Tarcie uszczelnień | obniża siłę startową i zwiększa opór ruszenia | przy małych średnicach i niskim ciśnieniu |
| Spadek ciśnienia w przewodach | zmniejsza ciśnienie na tłoku | przy długich wężach i małych przekrojach |
| Boczny nacisk na tłoczysko | podnosi opory i przyspiesza zużycie | przy złym prowadzeniu i niewspółosiowym montażu |
| Duża prędkość ruchu | zmniejsza dostępną siłę użytkową | przy krótkich cyklach i ograniczonym przepływie |
W materiałach doborowych producentów często spotyka się orientacyjne widełki, według których przy spokojnym ruchu rozsądnie jest planować wykorzystanie około 60-80% siły teoretycznej, a przy szybkich cyklach jeszcze mniej, nawet 25-35%. Nie traktuję tego jak sztywnej normy, tylko jako bezpieczny punkt startu. Jeśli wynik wychodzi zbyt blisko granicy, lepiej od razu poprawić konstrukcję albo zwiększyć zapas niż później walczyć z niestabilną pracą.
Dlatego doboru średnicy i ciśnienia nie rozdzielam. To dwie strony tego samego problemu, a błędny kompromis zwykle wychodzi dopiero przy rozruchu.
Jak dobrać średnicę, ciśnienie i zapas
Tu zaczyna się praktyka. Większa średnica tłoka daje większą siłę, ale oznacza też większe zużycie powietrza, większy gabaryt i często wolniejsze napełnianie komory. Wyższe ciśnienie też pomaga, ale tylko wtedy, gdy cała instalacja jest na to przygotowana. Ja zwykle wybieram rozwiązanie, które daje komfort pracy, a nie takie, które wygląda dobrze wyłącznie na papierze.
| Opcja | Co zyskuję | Co tracę | Kiedy ma sens |
|---|---|---|---|
| Większa średnica tłoka | wyraźnie większą siłę przy tym samym ciśnieniu | większe zużycie powietrza i większy cylinder | gdy jest miejsce i przepływ na taki wybór |
| Wyższe ciśnienie | szybki wzrost siły bez zmiany wymiarów | większe wymagania wobec osprzętu i sieci | gdy instalacja ma odpowiedni zapas |
| Większy zapas | mniejsze ryzyko zatrzymania i „dławienia” ruchu | wyższy koszt i czasem przewymiarowanie | gdy obciążenie zmienia się w czasie |
W prostych, stabilnych aplikacjach zostawiam zwykle 20-30% rezerwy. Przy ruchu dynamicznym, zmiennym obciążeniu albo nieidealnym prowadzeniu zwiększam bufor bardziej agresywnie. Zamiast walczyć o maksymalny wynik katalogowy, wolę dobrać układ tak, żeby pracował pewnie także wtedy, gdy ciśnienie spadnie, filtr się zabrudzi albo detal okaże się cięższy niż zakładano. Jeśli nie mam miejsca na większy cylinder, rozważam jeszcze zmianę mechaniki, siłownik tandemowy albo poprawę prowadzenia ładunku.
Kiedy znam już siłę, sprawdzam jeszcze, jak szybko ma się pojawić na końcu skoku. Wtedy wychodzi na jaw, że w pneumatyce sama siła to dopiero połowa opowieści.
Kiedy decyduje moc, a nie sama siła
To ważne rozróżnienie: siła mówi, czy cylinder ruszy obciążenie, a moc mówi, jak szybko to zrobi. Dla ruchu liniowego liczę moc mechaniczną ze wzoru P = F x v, gdzie F to siła w niutonach, a v to prędkość w metrach na sekundę. Jeżeli potrzebuję 1000 N przy 0,1 m/s, moc wynosi 100 W. Jeśli ten sam cylinder ma pracować z prędkością 0,6 m/s, moc rośnie już do 600 W.
| Co liczę | Wzór | Przykład |
|---|---|---|
| Siła na tłoczysku | F = p x A | 50 mm przy 6 bar daje około 1,18 kN |
| Moc mechaniczna ruchu | P = F x v | 1000 N i 0,3 m/s dają 300 W |
| Moc strumienia sprężonego powietrza | P ≈ p x Q / 600 | 6 bar i 200 l/min to około 2 kW |
To trzecie równanie jest przydatne, gdy chcę ocenić, ile energii niesie sam układ pneumatyczny w instalacji. Jeśli cylinder i zawór pobierają 200 l/min przy 6 bar, to mówimy o mocy rzędu 2 kW w strumieniu powietrza, zanim uwzględnię sprawność sprężarki i dalsze straty. Innymi słowy: cylinder może mieć dobrą siłę, ale jeśli przepływ jest za mały, nie osiągnie oczekiwanej prędkości i cały proces zwolni. Dlatego przy doborze zawsze patrzę na siłę i moc razem, a nie osobno.
Na końcu zostaje krótka lista rzeczy, które lubią psuć nawet dobrze policzony układ. Jeśli sprawdzisz je przed zakupem albo modernizacją, oszczędzisz sobie późniejszych poprawek.
Jak nie przeszacować siły przy realnym obciążeniu
Jeżeli mam zamknąć dobór w jednej liście kontrolnej, sprawdzam zawsze te punkty:
- ciśnienie przy samym siłowniku, a nie tylko przy sprężarce,
- osobno wysuw i powrót, bo nie mają tej samej siły,
- spadki ciśnienia na zaworach, filtrach i przewodach,
- boczne obciążenie tłoczyska oraz jakość prowadzenia,
- wymaganą prędkość i częstotliwość cyklu,
- zapas na najgorszy scenariusz, czyli niższe ciśnienie i cięższy detal.
Tak właśnie traktuję pneumatyczny dobór w praktyce: nie jako pojedynczy wzór, ale jako zestaw decyzji o sile, prędkości i rezerwie. Dobrze policzony cylinder oszczędza czas przy uruchomieniu, ułatwia pracę osobom z automatyki i utrzymania ruchu oraz zmniejsza liczbę poprawek po starcie linii. To jedna z tych umiejętności, które szybko odróżniają układ stabilny od takiego, który działa tylko wtedy, gdy wszystko jest idealne.
