Zachowanie gazów w pneumatyce - Dlaczego ciśnienie to nie wszystko?

Gazy zachowują się inaczej niż ciecze i ciała stałe, bo łatwo zmieniają objętość, reagują na temperaturę i przenoszą energię przez ciśnienie. W pneumatyce to nie jest teoria na marginesie, tylko baza do rozumienia siły siłownika, prędkości ruchu i stabilności całego układu. Ja najczęściej zaczynam od trzech pytań: jak bardzo gaz da się sprężyć, jak zmienia się wraz z temperaturą i co z tego wynika dla sprężonego powietrza w instalacji.

Dlaczego gaz zachowuje się inaczej niż ciecz i ciało stałe

Patrząc na gaz z perspektywy pneumatyki, najważniejsza jest ściśliwość. Cząsteczki gazu są od siebie znacznie dalej niż w cieczy, dlatego gaz nie ma stałego kształtu ani stałej objętości i natychmiast dopasowuje się do naczynia. Gdy zmniejszasz dostępną przestrzeń, rośnie liczba zderzeń cząsteczek ze ściankami, a razem z nią ciśnienie.

To właśnie dlatego balon napełnia się powietrzem, pompa rowerowa stawia opór, a w siłowniku pneumatycznym energia nie siedzi w metalowym elemencie, tylko w medium roboczym. Gaz potrafi tę energię magazynować i oddawać szybko, ale za tę elastyczność płaci się mniejszą „sztywnością” układu niż w hydraulice. Kiedy to rozumiem, łatwiej mi przejść do cech, które naprawdę wpływają na pracę instalacji.

Najważniejsze cechy gazu, które widać w układzie pneumatycznym

W pneumatyce nie interesuje mnie abstrakcyjny gaz z podręcznika, tylko to, jak zachowa się medium w przewodzie, zaworze i siłowniku. Poniższe cechy mają największe znaczenie podczas projektowania, diagnostyki i codziennej eksploatacji.

Cecha	Co oznacza	Praktyczny efekt	Na co uważać
Ściśliwość	Gaz można wyraźnie zmniejszyć objętościowo pod ciśnieniem.	Układ magazynuje energię, ale reaguje mniej sztywno niż hydraulika.	Trzeba uwzględniać opóźnienie reakcji i sprężystość medium.
Rozprężanie	Gaz zwiększa objętość, gdy spada ciśnienie albo rośnie temperatura.	Po otwarciu zaworu powietrze szybko rozchodzi się w instalacji.	Przewody i zawory muszą mieć odpowiedni przekrój i wydajność.
Wrażliwość na temperaturę	Zmiana temperatury od razu wpływa na stan gazu.	Rozgrzane lub schłodzone powietrze zmienia parametry pracy.	Nie oceniaj układu wyłącznie po odczycie z kompresora.
Gęstość	Zależy od ciśnienia i temperatury.	Wpływa na przepływ, obciążenie sprężarki i zachowanie siłownika.	W katalogach patrz na warunki odniesienia, a nie tylko na liczbę.
Dyfuzja	Cząsteczki mieszają się samorzutnie i przenikają przez mikroszczeliny.	Zanieczyszczenia rozchodzą się szybko, a powietrze łatwiej ucieka przez nieszczelności.	Nieszczelności kosztują energię i utrudniają stabilizację ciśnienia.
Lepkość i opór przepływu	Gaz stawia opór podczas ruchu w przewodach i armaturze.	Długie linie obniżają dynamikę układu.	Unikaj zbędnych zwężeń, ostrych załamań i nadmiaru złączek.

Zwracam uwagę na jedną rzecz, którą początkujący często pomijają: w katalogach przepływ bywa podawany w Nl/min, czyli w warunkach znormalizowanych. Dzięki temu da się porównać różne elementy, ale nie wolno tego mylić z chwilowym przepływem w gorącym albo mocno obciążonym przewodzie. Najważniejszy wniosek jest prosty: nie sam bar decyduje o pracy układu, tylko cała kombinacja ciśnienia, temperatury, przepływu i czystości medium. To prowadzi wprost do praw gazowych, czyli do narzędzi, które pozwalają coś policzyć zamiast zgadywać.

Prawa gazowe, które naprawdę przydają się przy obliczeniach

Gdy sprawdzam układ pneumatyczny, wracam zwykle do kilku prostych zależności. Nie są efektowne, ale pozwalają szybko ocenić, dlaczego siłownik zwalnia, ciśnienie spada albo powietrze zaczyna się skraplać.

Prawo	Krótki zapis	Co opisuje	Znaczenie w pneumatyce
Boyle'a-Mariotte'a	p1V1 = p2V2	Przy stałej temperaturze mniejsza objętość oznacza wyższe ciśnienie.	Pomaga ocenić pracę siłownika, zbiornika i komory roboczej.
Charles'a / Gay-Lussaca	V / T = const	Przy stałym ciśnieniu ogrzanie gazu zwiększa jego objętość.	Tłumaczy zmiany po sprężaniu, chłodzeniu i odpowietrzaniu.
Daltona	ptotal = Σpi	Ciśnienie mieszaniny to suma ciśnień cząstkowych składników.	Ważne przy wilgotnym powietrzu, parze wodnej i kondensacji.
Równanie gazu doskonałego	pV = nRT	Łączy ciśnienie, objętość, ilość gazu i temperaturę.	Daje szybkie obliczenia inżynierskie w większości prostych przypadków.

Jeśli ktoś pyta mnie, od czego zacząć, odpowiadam: od Boyle'a i od równania pV = nRT. Reszta dopowiada szczegóły, zwłaszcza gdy w grę wchodzą mieszaniny i temperatura. W dokumentacji spotkasz bar, MPa i czasem psi, a przy okazji warto pamiętać, że 1 bar to 0,1 MPa.

Model gazu doskonałego działa dobrze przy umiarkowanym ciśnieniu i temperaturze bliskiej otoczenia. Gdy ciśnienie rośnie mocno albo temperatura spada, odchylenia stają się ważniejsze, a przy zbliżaniu się do kondensacji trzeba już brać pod uwagę zachowanie gazu rzeczywistego. To właśnie te ograniczenia najmocniej wychodzą przy sprężonym powietrzu, więc przechodzę teraz do jakości medium.

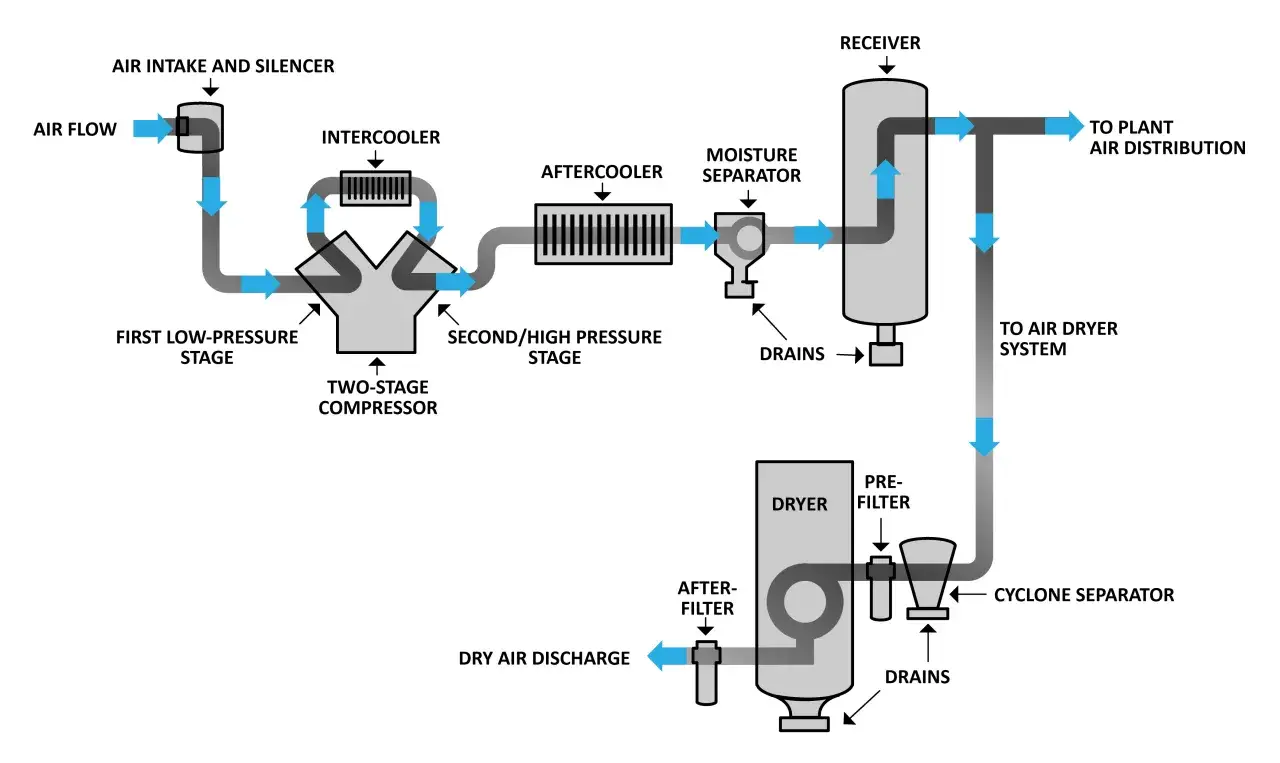

Sprężone powietrze wymaga czystości, osuszania i kontroli

Naturalne powietrze to głównie azot i tlen, ale w instalacji pneumatycznej liczy się też wszystko, co jedzie razem z nim: para wodna, pył, cząstki oleju i kondensat. Po sprężeniu te domieszki nie znikają, tylko stają się bardziej skoncentrowane, więc szybciej szkodzą zaworom, czujnikom i uszczelnieniom. Z chemicznego punktu widzenia to ważne, bo wilgoć i tlen przyspieszają korozję, a olej i brud zmieniają zachowanie elementów ruchomych.

Jakość sprężonego powietrza opisuje się przez cząstki stałe, wodę i olej. To nie jest biurokracja dla samej biurokracji, tylko konkretne wymagania dla trwałości instalacji. Dlatego w praktyce stosuje się zespoły przygotowania powietrza, które utrzymują odpowiedni poziom czystości i stabilizują ciśnienie robocze, zanim medium trafi do układu.

• Filtr oddziela cząstki stałe i część aerozoli.
• Reduktor stabilizuje ciśnienie na poziomie potrzebnym dla odbiornika.
• Osuszacz ogranicza wilgoć i ryzyko kondensacji.
• Smarownica ma sens tylko wtedy, gdy producent elementów rzeczywiście wymaga olejowania.

Tu szczególnie ważny jest ciśnieniowy punkt rosy, czyli temperatura, przy której para wodna zacznie się skraplać przy danym ciśnieniu. W standardowych aplikacjach często wystarcza osuszacz chłodniczy dający okolice +3°C punktu rosy, a tam, gdzie wilgoć naprawdę szkodzi procesowi, stosuje się osuszacze adsorpcyjne schodzące do -40°C albo niżej. Nie każdy układ potrzebuje tak głębokiego osuszania, bo im niższy punkt rosy, tym zwykle wyższy koszt i bardziej wymagająca obsługa. Dopiero tak przygotowane powietrze pozwala wykorzystać zalety gazu bez płacenia za nie awariami i spadkiem dokładności.

Jak te właściwości wpływają na siłowniki, zawory i bezpieczeństwo

Najbardziej widać to w siłownikach. Siła to w uproszczeniu iloczyn ciśnienia i powierzchni tłoka, więc przy ciśnieniu roboczym 6 bar i tłoku o powierzchni 20 cm² otrzymuję około 1200 N siły jeszcze przed uwzględnieniem strat. To brzmi prosto, ale od razu pokazuje, dlaczego niewielki spadek ciśnienia albo zbyt mały przepływ potrafi wyraźnie spowolnić ruch siłownika.

Druga sprawa to szybkość reakcji. Gaz zachowuje się jak sprężyna, więc długi przewód, mały przekrój i duża liczba złączek robią różnicę. Jeśli układ ma przyspieszać i zwalniać płynnie, trzeba myśleć nie tylko o ciśnieniu, ale też o przepływie i objętości przewodów. Właśnie dlatego pneumatyka dobrze sprawdza się w automatyce, ale gorzej tam, gdzie oczekuje się bardzo precyzyjnego pozycjonowania pod dużym obciążeniem.

Obszar	Pneumatyka	Hydraulika	Wniosek
Ściśliwość medium	Duża	Mała	Pneumatyka jest mniej sztywna, ale prostsza i czystsza.
Siła	Średnia	Bardzo duża	Gaz dobrze nadaje się do szybkich ruchów, nie do bardzo ciężkich zadań.
Precyzja pozycjonowania	Ograniczona przez ściśliwość	Wysoka	Ściśliwość gazu utrudnia dokładne zatrzymanie.
Serwis i czystość	Zwykle łatwiejsze	Bardziej wymagające	Sprężone powietrze bywa korzystne tam, gdzie liczy się porządek i prostota.

Nie wolno też lekceważyć energii zmagazynowanej w instalacji. Nawet po odłączeniu zasilania przewody i zbiorniki mogą pozostawać pod ciśnieniem, więc rozłączanie bez odpowietrzenia albo wejście w serwis bez blokady to proszenie się o kłopoty. To nie detal proceduralny, tylko realne ograniczenie wynikające z samej natury gazu. Kiedy to wiem, łatwiej wskazać błędy, które w praktyce najbardziej psują działanie układu.

Najczęstsze błędy, które biorą się z ignorowania zachowania gazu

W serwisie najczęściej nie przegrywa się z samą technologią, tylko z uproszczeniami. Zbyt często zakłada się, że wystarczy „dać więcej barów”, a reszta sama się ułoży. W praktyce problem zwykle siedzi gdzie indziej.

1. Patrzenie tylko na ciśnienie. Układ może mieć dobry odczyt na kompresorze, ale za mały przepływ przy odbiorniku.
2. Ignorowanie wilgoci. Efekt to korozja, zacinanie elementów i zimą ryzyko zamarzania w newralgicznych miejscach.
3. Za długie przewody i zbyt wiele złączek. Każdy dodatkowy element zwiększa spadki ciśnienia i pogarsza dynamikę ruchu.
4. Ustawianie tych samych parametrów dla różnych obciążeń. Jeden nastaw nie sprawdza się wszędzie, bo gazy reagują na warunki i obciążenie dużo wyraźniej niż ciecze.
5. Brak kontroli nieszczelności. Nawet drobna ucieczka powietrza potrafi wydłużyć pracę sprężarki i obniżyć stabilność całej instalacji.

Jeśli miałbym wskazać jedną rzecz, która najczęściej poprawia sytuację najszybciej, byłaby to nie wymiana połowy osprzętu, tylko rzetelny pomiar ciśnienia przy odbiorniku, sprawdzenie jakości powietrza i lokalizacja strat. Właśnie dlatego na końcu patrzę nie tylko na pojedynczy komponent, ale na cały tor powietrza od sprężarki do odbiornika.

Co warto zapamiętać, gdy gaz ma pracować przewidywalnie

Jeśli mam zamknąć ten temat w kilku zdaniach, powiedziałbym tak: gaz jest wygodnym medium roboczym, ale tylko wtedy, gdy kontrolujesz ciśnienie, temperaturę, czystość i przepływ. W praktyce oznacza to stabilne zasilanie, sensowną filtrację, właściwy osuszacz i regularne szukanie strat. To jest właśnie ten poziom wiedzy, który odróżnia kogoś, kto tylko „ustawia bar”, od osoby, która naprawdę rozumie układ.

• Sprawdzaj ciśnienie przy odbiorniku, nie tylko na kompresorze.
• Oceniaj przepływ w kontekście rzeczywistego obciążenia, a nie samej wartości z katalogu.
• Pilnuj punktu rosy i kondensatu, bo wilgoć potrafi zniszczyć cały efekt dobrej regulacji.
• Usuwaj nieszczelności przed zwiększaniem mocy instalacji.
• Dobieraj komponenty do pracy z powietrzem w realnych warunkach, a nie w idealnym modelu.

Ta wiedza szczególnie przydaje się w utrzymaniu ruchu, automatyce i serwisie, czyli wszędzie tam, gdzie od szybkiej diagnozy zależy czas przestoju. Kto rozumie zachowanie gazu, szybciej odróżnia objaw od przyczyny i rzadziej goni za pozornym rozwiązaniem.
