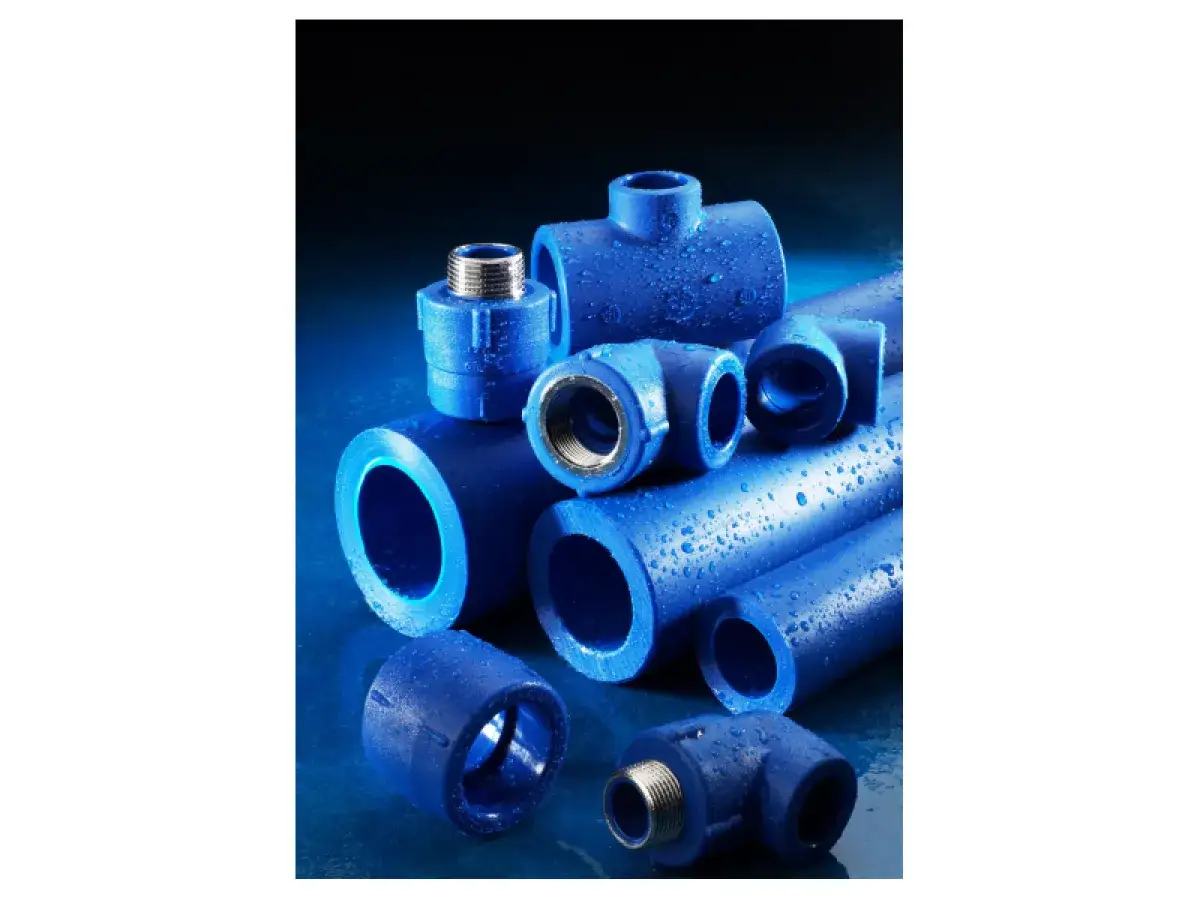

Dobrze zaprojektowana instalacja pneumatyczna z rur pp może działać cicho, szczelnie i ekonomicznie, ale tylko wtedy, gdy od początku uwzględni się temperaturę, ciśnienie, średnice i sposób łączenia. Poniżej rozpisuję, kiedy takie rozwiązanie ma sens, jak je zaprojektować, czego nie robić przy montażu i jak porównać PP z innymi materiałami, zanim zamówisz rury albo zlecisz wykonanie.
Najważniejsze rzeczy, które trzeba wiedzieć od razu
- PP nadaje się do sprężonego powietrza tylko jako system wyraźnie dopuszczony przez producenta, a nie jako przypadkowa rura „od wody”.
- Największe ryzyko to zbyt wysoka temperatura przy sprężarce, za mała średnica magistrali i brak odwadniania kondensatu.
- W głównej sieci celuję w prędkość przepływu około 6–7 m/s, a nie przekraczam 9–10 m/s.
- PP ma sens tam, gdzie liczy się odporność na korozję, lekkość i szybki montaż, ale trzeba uwzględnić rozszerzalność i mniejszą odporność na uderzenia w niskiej temperaturze.
- Połączenia zgrzewane są szczelne i trwałe, ale wymagają dyscypliny montażowej oraz zgodnego z instrukcją czasu chłodzenia.
- Próby szczelności robi się zgodnie z procedurą producenta, a nie „na szybko” sprężonym powietrzem.

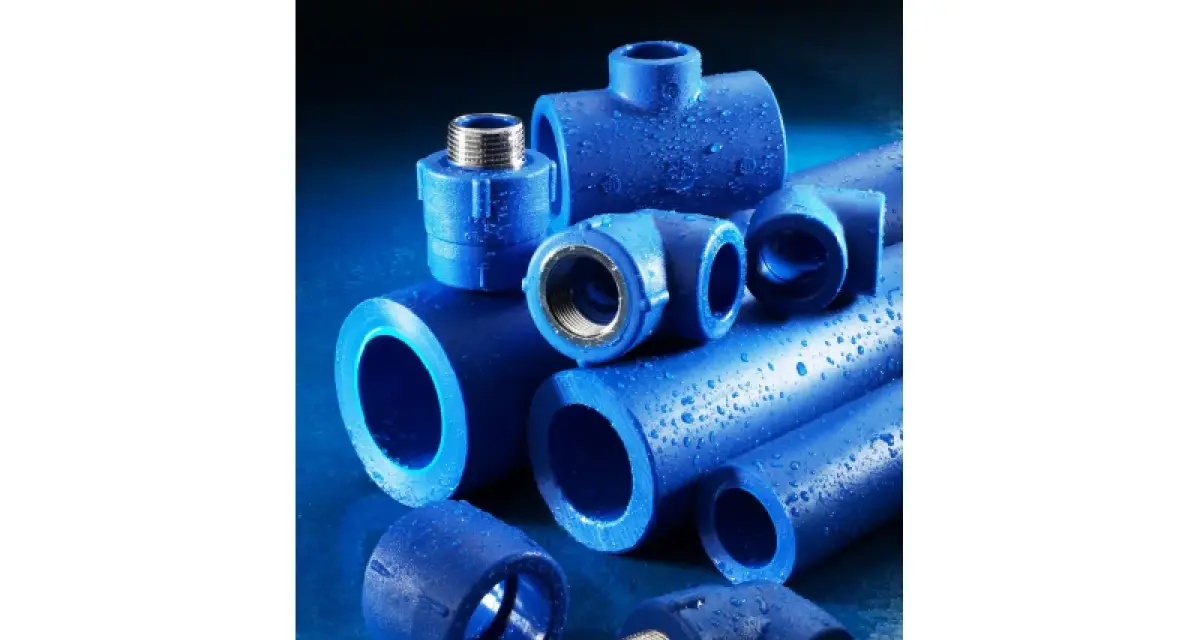

Gdzie PP sprawdza się w pneumatyce, a kiedy lepiej go nie wybierać
Jeżeli mam ocenić to bez marketingu, to PP jest sensownym wyborem przede wszystkim w stałych instalacjach zakładowych, warsztatowych i usługowych, gdzie rurociąg ma obsługiwać kilka punktów poboru, a nie być ciągle przepinany. PPI przypomina, że PP-R i PP-RCT są stosowane w instalacjach ciśnieniowych także dla sprężonego powietrza, ale tylko wtedy, gdy producent systemu wprost to dopuszcza. To ważne, bo sama informacja „polipropylen” niczego jeszcze nie gwarantuje.
W praktyce szukam tu trzech korzyści. Po pierwsze, PP nie koroduje, więc nie wnosi do sieci rdzy i osadów tak jak stare stalowe rurociągi. Po drugie, jest lekki, przez co montaż i późniejsza rozbudowa są prostsze niż przy stali. Po trzecie, zgrzewane połączenia polifuzyjne dają bardzo dobrą szczelność i nie wymagają uszczelek, klejów ani klasycznych gwintów na każdym kroku.
Nie traktuję jednak PP jako rozwiązania uniwersalnego. W niskiej temperaturze materiał staje się bardziej kruchy, a przy uderzeniach mechanicznych może zareagować gorzej niż metal. Do tego dochodzi rozszerzalność liniowa. Standardowy PP-R ma współczynnik około 0,15 mm/mK, więc odcinek 10 m przy zmianie temperatury o 20°C wydłuża się o około 30 mm. To już nie jest detal, tylko realny parametr projektowy.
Jeżeli instalacja ma pracować blisko sprężarki, przy wysokiej temperaturze tłoczenia albo w miejscu narażonym na częste uderzenia, wózki widłowe czy ostre warunki zewnętrzne, rozsądniej rozważyć aluminium lub stal. Właśnie dlatego nie zaczynam od materiału, tylko od warunków pracy. Dopiero potem wybieram system, który te warunki rzeczywiście wytrzyma. Z tego punktu widzenia kluczowe staje się już nie samo tworzywo, ale sposób poprowadzenia magistrali i przygotowania powietrza.
Jak zaprojektować magistralę, żeby nie tracić ciśnienia
Najlepszy układ to zamknięta pętla pierścieniowa z odgałęzieniami do poszczególnych stanowisk. Taki układ zasila punkt poboru z dwóch stron, więc ciśnienie rozkłada się równiej, a spadki w najbardziej obciążonych momentach są mniejsze. Atlas Copco zwraca uwagę, że to właśnie pętla pierścieniowa daje najbardziej stabilną dystrybucję w zakładzie z wieloma odbiornikami.
| Parametr projektowy | Praktyczny zakres | Dlaczego to ma znaczenie |
|---|---|---|
| Prędkość w głównej magistrali | 6–7 m/s, maksymalnie 9–10 m/s | Niższa prędkość zmniejsza spadki ciśnienia i przenoszenie wilgoci. |
| Prędkość na krótkich odejściach | Do 15 m/s na możliwie krótkim odcinku | Przyłącze nie powinno dławić całej sieci. |
| Spadek ciśnienia w sieci | Około 0,1–0,2 bar lub 2–5% wartości nominalnej | Większy spadek od razu kosztuje energię i komfort pracy narzędzi. |
| Zmiany kierunku | 30–45° zamiast ostrych łuków 90° | Mniejsze turbulencje i mniejsze straty na kształtkach. |
| Rozgałęzienia | Z odcinka głównego, z myślą o odwadnianiu | Ogranicza przenoszenie kondensatu do odbiorników. |
W realnym projekcie nie patrzę wyłącznie na średnicę wyjścia ze sprężarki. To częsty błąd. Liczy się suma: wydajność kompresora, długość tras, liczba punktów poboru, liczba kształtek i to, jak często stanowiska pracują równocześnie. Jeśli dwa duże odbiory są daleko od sprężarkowni, prowadzę dla nich osobny główny przewód zamiast upychać wszystko w jednej cienkiej magistrali.
Druga rzecz to geometria. Im mniej ostrych załamań i zbędnych redukcji, tym lepiej. Ja wolę łagodne prowadzenie trasy, rozsądnie dobrane kolanka i odgałęzienia z góry magistrali niż przypadkowe skróty, które potem zamieniają się w stałe straty ciśnienia. Kiedy układ jest już narysowany, dopiero wtedy przechodzę do montażu i detali wykonawczych.
Jak wygląda poprawny montaż krok po kroku
Jeżeli miałbym opisać montaż w skrócie, powiedziałbym tak: najpierw przygotowanie, potem zgrzewanie, na końcu kontrola i uruchomienie. Brzmi banalnie, ale właśnie na tych trzech etapach najczęściej pojawiają się błędy.
- Docinam rury prostopadle i usuwam gratu, bo nierówna krawędź psuje osadzenie w kształtce.
- Odtłuszczam i oczyszczam strefę łączenia, aby zgrzew miał stabilny kontakt.
- Wykonuję zgrzew polifuzyjny zgodnie z parametrami konkretnego systemu, a nie „na oko”.
- Trzymam prostą linię połączenia, bo skręcenie jeszcze na gorąco osłabia geometrię złącza.
- Po zgrzaniu respektuję czas chłodzenia i nie obciążam od razu świeżego połączenia.
- Montuję podpory, kompensację wydłużeń i punkty odwadniania, zanim instalacja zacznie pracować.
W instalacjach z PP bardzo ważne jest też przygotowanie odcinków pionowych do odbiorów. Zamiast zasilać punkt poboru bezpośrednio z dołu magistrali, robię tzw. „łabędzią szyję” albo podobny układ z pionem zejściowym. Taki detal sprawia, że kondensat nie trafia prosto do narzędzia, tylko zostaje w miejscu, z którego można go spuścić.
Przy zasilaniu z kompresora pamiętam o jeszcze jednej zasadzie: gorący odcinek przy sprężarce nie powinien od razu wchodzić w PP. Z danych branżowych wynika, że temperatura tłoczenia może sięgać około 93–177°C, zależnie od typu sprężarki i warunków pracy. Dlatego pierwsze metry układu, chłodnica końcowa, separator i osuszanie traktuję jako obowiązkowy bufor, a nie dodatek „na później”.
Przeczytaj również: Piaskowanie kompresorem 50l - jak dobrać dyszę i uniknąć błędów?
Jak uwzględnić rozszerzalność materiału
Przy standardowym PP-R rozszerzalność jest na tyle duża, że trzeba ją zaplanować na etapie trasy, a nie korygować po fakcie. Dla uproszczenia liczę to tak: 0,15 mm na metr i każdy 1°C zmiany temperatury. Odcinek 8 m przy różnicy 15°C wydłuży się więc o około 18 mm. To wystarczy, żeby sztywno zamocowana rura zaczęła pracować na mocowaniach i generować naprężenia.
Dlatego stosuję podpory przesuwnne, zostawiam miejsce na ruch liniowy i tam, gdzie to uzasadnione, wybieram wersje wzmocnione. To nie jest kwestia estetyki, tylko trwałości. Jeżeli instalacja ma być cicha i bezawaryjna przez lata, materiał musi mieć gdzie „pracować”. Z takiego samego powodu równie ważne staje się bezpieczeństwo uruchomienia i późniejsza kontrola szczelności.
Bezpieczeństwo i odbiór instalacji nie są formalnością
Przy sprężonym powietrzu nie lubię skrótów myślowych. Sama szczelność połączeń nie wystarczy, jeśli instalacja jest źle przetestowana albo źle osuszona. W branżowych materiałach bardzo konsekwentnie wraca jedna zasada: testów ciśnieniowych plastikowych instalacji nie robi się przypadkowo sprężonym powietrzem, tylko według procedury dopuszczonej przez producenta i obowiązujące przepisy. To ważne, bo energia zmagazynowana w powietrzu jest po prostu zbyt duża, żeby improwizować.
Przy odbiorze sprawdzam kilka rzeczy jednocześnie:
- czy wszystkie zgrzewy i przejścia są wizualnie poprawne,
- czy punkty odwadniania działają i nie zalewają odbiorów,
- czy rurociąg ma odpowiednie mocowania i kompensację ruchu,
- czy temperatura w pierwszym odcinku nie przekracza limitów systemu,
- czy filtracja i osuszanie są dobrane do faktycznego zastosowania,
- czy instalacja jest chroniona przed uderzeniami i przypadkowym uszkodzeniem.
W praktyce kondensat jest równie ważny jak ciśnienie. Gdy powietrze stygnie, para wodna zamienia się w wodę, a ta wędruje do najniższych punktów układu. Jeśli magistrala nie ma spadku, a piony odbiorcze nie są rozwiązane poprawnie, wilgoć trafia do narzędzi i osprzętu. To właśnie wtedy „szczelna instalacja” okazuje się tylko teoretycznie szczelna, bo jej kultura pracy pozostawia wiele do życzenia.
Warto też pamiętać o świetle, uderzeniach i warunkach otoczenia. PP nie powinien być zostawiany bez ochrony w miejscu, gdzie może dostać promieniowanie UV, zostać uderzony albo wychłodzony do poziomu, na którym staje się wyraźnie bardziej kruchy. To prosty sposób, żeby odróżnić instalację zrobioną na lata od instalacji, która wygląda dobrze tylko w dniu odbioru. Po tym etapie naturalnie pojawia się pytanie, czy PP naprawdę wygrywa z innymi materiałami.
PP, aluminium, stal i miedź w praktycznym porównaniu
Jeśli ktoś pyta mnie, co wybrać, nie odpowiadam jednym słowem. Najpierw patrzę na to, jak zakład pracuje, jakie ma temperatury, jak często zmienia układ stanowisk i czy instalacja ma być stała, czy częściowo elastyczna. Dopiero wtedy materiał zaczyna mieć sens jako decyzja, a nie jako moda.
| Materiał | Największa zaleta | Największe ograniczenie | Gdzie zwykle ma sens |
|---|---|---|---|
| PP | Niska masa, odporność na korozję, szybki montaż zgrzewany | Rozszerzalność i mniejsza odporność na uderzenia w chłodzie | Stałe sieci warsztatowe i zakładowe, gdy liczy się budżet i czystość medium |
| Aluminium | Łatwość rozbudowy, estetyka, dobre parametry przy mniejszej masie niż stal | Wyższy koszt niż PP | Zakłady, w których sieć będzie często modyfikowana |
| Stal | Duża wytrzymałość mechaniczna i odporność na trudne warunki | Korozja, większa masa, więcej prac montażowych | Ciężki przemysł, miejsca narażone na uszkodzenia mechaniczne |
| Miedź | Trwałość i dobre właściwości użytkowe w mniejszych układach | Wyższy koszt materiału i robocizny | Mniejsze instalacje, gdzie priorytetem jest klasyczne, stabilne wykonanie |
Jeżeli mam wskazać najuczciwsze uproszczenie, to powiedziałbym tak: PP jest bardzo dobry tam, gdzie sieć ma być lekka, szczelna i ekonomiczna, ale nie będzie codziennie narażana na brutalne warunki pracy. Aluminium wygrywa elastycznością rozbudowy, stal odpornością mechaniczną, a miedź stabilnością w mniejszych układach. Wybór zależy więc nie od „lepszości” materiału, tylko od tego, co instalacja ma robić przez następne lata. I właśnie na tym tle najłatwiej wskazać błędy, które psują cały projekt.
Najczęstsze błędy, które kosztują najwięcej
Gdybym miał wypisać tylko te pomyłki, które naprawdę bolą w eksploatacji, lista byłaby krótka, ale brutalna.
- Użycie zwykłej rury PP bez potwierdzenia, że producent dopuszcza ją do sprężonego powietrza.
- Poprowadzenie rury z PP tuż za sprężarką, zanim powietrze zostanie schłodzone i przygotowane.
- Za mała średnica magistrali, przez co rośnie prędkość przepływu i spadek ciśnienia.
- Ostre kolana 90° tam, gdzie wystarczy łagodniejsze przejście 30–45°.
- Brak odwadniania w pionach i brak sensownego spadku całej sieci.
- Sztywne mocowanie bez miejsca na wydłużenie liniowe materiału.
- Próba szczelności zrobiona „na szybko”, bez procedury producenta.
- Brak ochrony przed uderzeniami, UV i niską temperaturą otoczenia.
Najbardziej podstępny błąd to ten ostatni, bo instalacja może działać przez kilka miesięcy bez zarzutu, a potem nagle zaczyna sprawiać problemy dokładnie tam, gdzie nie przewidziano warunków pracy. W pneumatyce nie ma wielu cudów. Jest za to bardzo dużo konsekwencji w tym, czy rura została dobrze dobrana, dobrze poprowadzona i dobrze odebrana. Dlatego przed zakupem materiału warto zebrać wszystkie dane w jednym miejscu i dopiero wtedy zamknąć projekt.
Co sprawdzić zanim kupisz pierwszą rurę albo zlecisz montaż
Ja zawsze zaczynam od krótkiej listy, bo oszczędza ona najwięcej pieniędzy i nerwów. Potrzebuję maksymalnego ciśnienia roboczego, temperatury po sprężarce, długości tras, liczby punktów poboru i informacji, czy układ będzie stały, czy będzie się rozbudowywał. Bez tego każda rozmowa o średnicy rury jest tylko zgadywaniem.
- Sprawdź, czy system jest dopuszczony przez producenta do sprężonego powietrza.
- Poproś o obliczenie średnic na podstawie przepływu, a nie na podstawie „tego, co zawsze się montuje”.
- Zapewnij chłodzenie, separator kondensatu i sensowny punkt odwadniania przed wejściem w część z PP.
- Ustal sposób kompensacji wydłużeń na dłuższych odcinkach.
- Zweryfikuj miejsca mocowań, ochronę mechaniczną i warunki otoczenia.
- Zażądaj procedury testu szczelności i odbioru, zanim cokolwiek zostanie uruchomione.
Jeżeli te elementy są dopięte, instalacja z PP ma duże szanse działać przewidywalnie i bezproblemowo. Jeżeli ich brakuje, nawet dobry materiał nie uratuje projektu. Właśnie dlatego przy pneumatyce bardziej opłaca się myśleć jak projektant systemu niż jak ktoś, kto tylko składa rury z katalogu.
