MPa, czyli megapaskal, to jednostka, która pojawia się wszędzie tam, gdzie trzeba opisać duże ciśnienie albo naprężenie materiału. Kiedy ktoś pyta, co to mpa, zwykle chce po prostu szybko odczytać parametry urządzenia bez pomylenia jednostek. W tym tekście wyjaśniam definicję, przeliczniki i to, jak czytać MPa w pneumatyce.
Megapaskal to wygodny zapis dużego ciśnienia i naprężenia
- 1 MPa = 1 000 000 Pa, czyli milion paskali zapisany krócej i czytelniej.
- W praktyce 1 MPa to 10 bar, więc łatwo przeliczyć go na popularne jednostki z pneumatyki.
- Ta sama jednostka opisuje ciśnienie w gazie lub cieczy oraz naprężenie materiału, bo w obu przypadkach chodzi o siłę działającą na powierzchnię.
- W warsztacie i utrzymaniu ruchu MPa pomaga czytać kompresory, reduktory, siłowniki, przewody i kartę katalogową narzędzi.
- Najczęstszy błąd to pomylenie ciśnienia z przepływem albo założenie, że 1 MPa oznacza 1 bar.
Czym jest megapaskal i co oznacza skrót MPa
MPa to skrót od megapaskala, czyli jednostki ciśnienia w układzie SI. Jeden megapaskal oznacza milion paskali, a więc 1 000 000 Pa; to właśnie dlatego zapis w MPa jest tak wygodny, gdy mówimy o większych wartościach ciśnienia lub naprężenia.
W praktyce nie chodzi o żadną „osobną” fizykę, tylko o ten sam pomiar wyrażony na większej skali. Jeśli pracuję z dokumentacją techniczną, MPa pojawia się tam wtedy, gdy pascal byłby po prostu nieczytelny przez liczbę zer. Ta jednostka porządkuje opis parametrów i pozwala szybciej porównywać elementy instalacji.
W pneumatyce warto zapamiętać prostą zasadę: MPa jest jednostką techniczną, ale w codziennej rozmowie częściej usłyszysz bar. To nie są dwa różne światy, tylko dwa sposoby zapisu tej samej wartości. Gdy już to mamy, trzeba wyjaśnić, dlaczego ta sama jednostka opisuje też naprężenie materiału.
Dlaczego ta sama jednostka opisuje ciśnienie i naprężenie
Ciśnienie i naprężenie łączy jedna rzecz: w obu przypadkach mierzymy, jak duża siła przypada na określoną powierzchnię. Dlatego MPa pasuje zarówno do sprężonego powietrza w przewodzie, jak i do stali, betonu czy tworzyw, które coś dźwigają, przenoszą albo muszą wytrzymać obciążenie.W uproszczeniu można to ująć tak: w gazie lub cieczy mówimy o ciśnieniu, a w materiale o naprężeniu. Matematycznie jednostka jest ta sama, ale sens inżynierski zależy od kontekstu. I właśnie tu początkujący najczęściej gubią się przy czytaniu kart katalogowych.
Jeżeli widzisz MPa przy stali, chodzi zwykle o wytrzymałość lub granicę plastyczności. Jeśli widzisz MPa przy kompresorze, regulatorze albo siłowniku, mowa o ciśnieniu roboczym albo maksymalnym. Ten sam zapis, dwa zastosowania, dlatego dalsze przeliczenia mają tak duże znaczenie.
Jak przeliczać MPa na bar, kPa i Pa

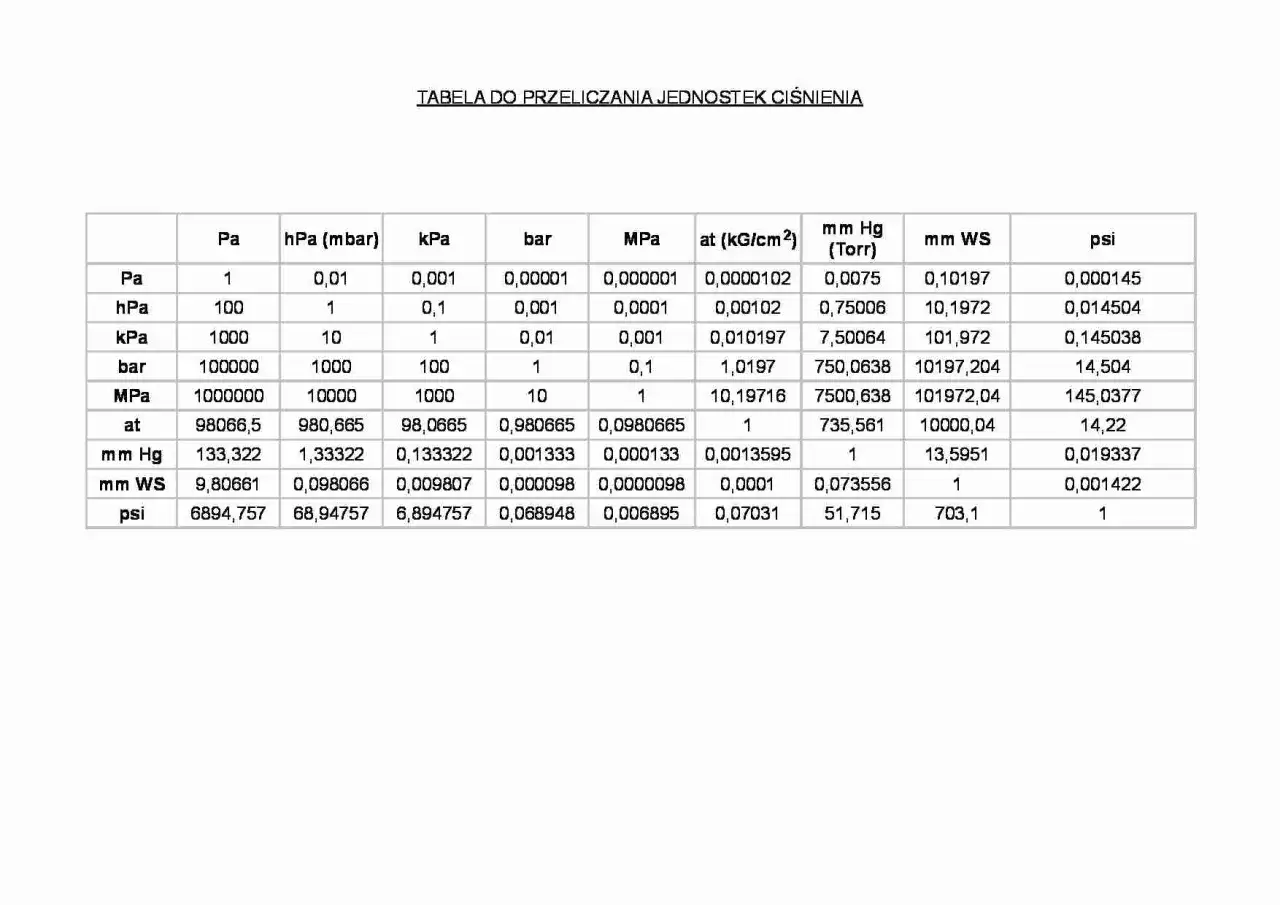

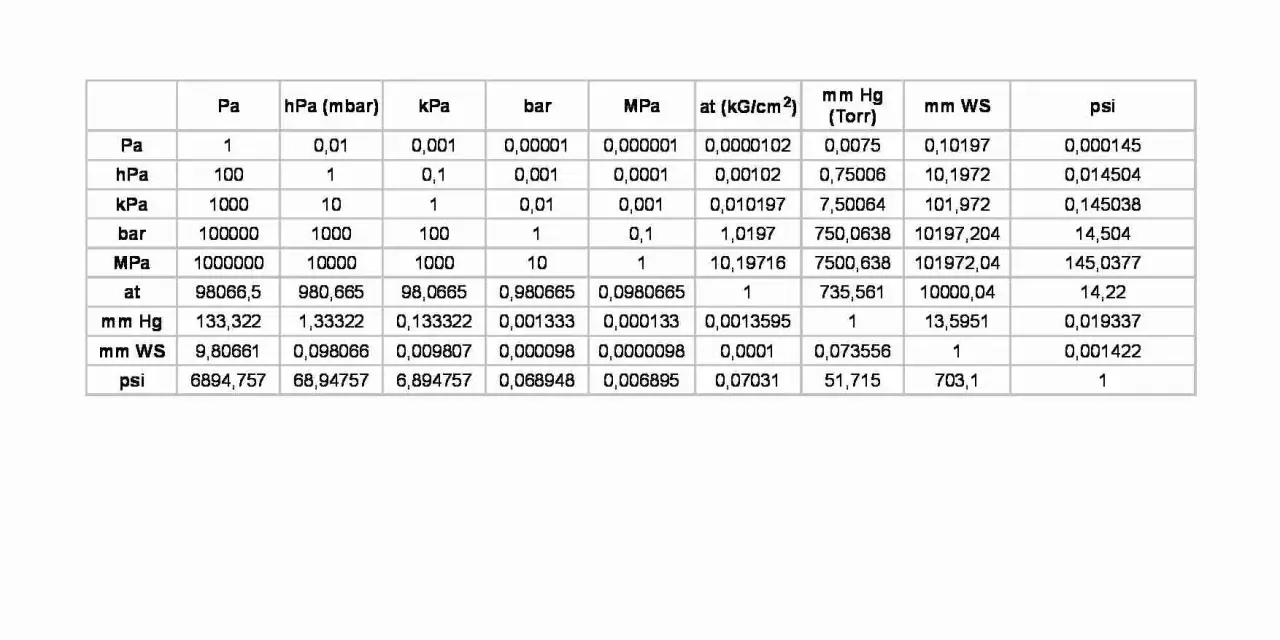

Najprościej zapamiętać jedną relację: 1 MPa = 10 bar = 1000 kPa = 1 000 000 Pa. To wystarcza, żeby szybko przejść między najczęściej spotykanymi jednostkami bez kalkulatora, przynajmniej w większości codziennych sytuacji warsztatowych.
| MPa | bar | kPa | Pa | Co to oznacza w praktyce |
|---|---|---|---|---|
| 0,1 | 1 | 100 | 100 000 | Wygodny punkt odniesienia przy prostych pomiarach |
| 0,6 | 6 | 600 | 600 000 | Typowy poziom pracy w wielu instalacjach pneumatycznych |
| 0,8 | 8 | 800 | 800 000 | Częsty zakres pracy sprężarek warsztatowych |
| 1,0 | 10 | 1000 | 1 000 000 | Pełny megapaskal, czyli już wyraźnie „techniczny” poziom ciśnienia |
| 2,0 | 20 | 2000 | 2 000 000 | Wyższe ciśnienie, spotykane w bardziej wymagających zastosowaniach |
Dla orientacji: ciśnienie atmosferyczne to około 0,101 MPa, więc 0,1 MPa odpowiada mniej więcej jednemu barowi. To dlatego w praktyce różnice między tymi jednostkami są małe, ale przy doborze sprzętu nadal nie wolno ich mylić. Od tego właśnie zależy, czy instalacja będzie pracowała stabilnie, czy zacznie tracić wydajność.
Gdzie MPa pojawia się w pneumatyce i dlaczego warto to umieć czytać

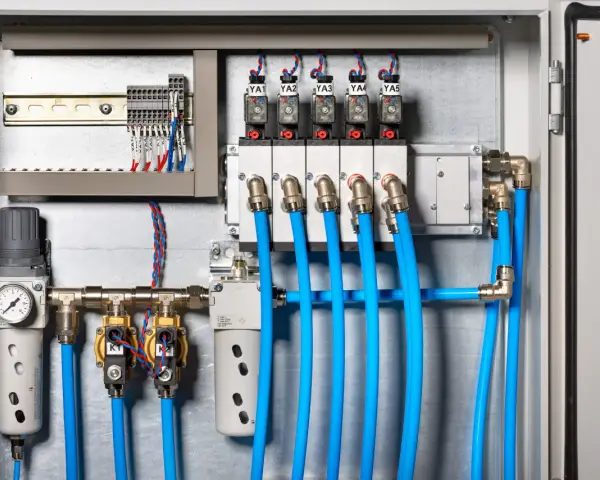

W pneumatyce MPa spotykam najczęściej na tabliczkach znamionowych, w kartach katalogowych i przy ustawieniach regulatorów. Dotyczy to kompresorów, siłowników, zaworów, przewodów, złączek i narzędzi pneumatycznych. Dla wielu osób bardziej naturalny jest bar, ale MPa jest po prostu bardziej „siłową” wersją tej samej informacji.
W warsztatach i prostych instalacjach często obracamy się wokół zakresu 0,6-0,8 MPa, czyli 6-8 bar. To nie jest przypadkowa liczba, tylko praktyczny poziom, przy którym wiele narzędzi zaczyna działać zgodnie z założeniami producenta. Ja zawsze patrzę jednak szerzej niż samą wartość ciśnienia, bo równie ważny jest przepływ powietrza.
Dobry przykład: klucz pneumatyczny może mieć wymagane 6,3 bar, ale bez odpowiedniej wydajności kompresora i właściwego przekroju przewodu nie wykorzysta pełnego potencjału. Samo „mam 8 bar” niczego jeszcze nie gwarantuje. Właśnie dlatego w pneumatyce trzeba czytać nie tylko MPa, ale cały układ parametrów.
| Element | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Kompresor | Ciśnienie maksymalne i wydajność | Sam wynik w MPa nie wystarczy, jeśli brakuje przepływu |
| Regulator | Zakres regulacji i stabilność wyjścia | Chroni narzędzie przed zbyt wysokim ciśnieniem |
| Przewód i złączki | Dopuszczalne ciśnienie robocze | To najsłabszy element zwykle wyznacza bezpieczny limit |
| Narzędzie | Wymagane ciśnienie i przepływ | Bez tego sprzęt działa słabiej albo zużywa się szybciej |
Jeżeli pracujesz przy montażu, serwisie albo utrzymaniu ruchu, umiejętność szybkiego odczytu MPa oszczędza naprawdę dużo czasu. Zanim jednak uznasz, że wszystko jest jasne, warto zobaczyć najczęstsze pomyłki, bo to one powodują najwięcej kosztownych błędów.
Najczęstsze błędy przy odczycie ciśnienia
Mylenie MPa z bar
To najprostszy i najdroższy błąd. 1 MPa to 10 bar, a nie 1 bar. Jeśli ktoś ustawi urządzenie „na 1 MPa”, myśląc, że to odpowiednik 1 bara, bardzo łatwo przekroczy dopuszczalne parametry narzędzia albo przewodu. Taka pomyłka zwykle kończy się nie tylko spadkiem precyzji, ale też większym zużyciem elementów instalacji.
Traktowanie ciśnienia jak przepływu
Ciśnienie i przepływ to nie to samo. MPa mówi, jak mocno powietrze naciska, a l/min pokazuje, ile powietrza rzeczywiście dociera do odbiornika. W praktyce można mieć poprawne ciśnienie, ale za mały przepływ i wtedy narzędzie pracuje nierówno albo po prostu nie daje oczekiwanej mocy.
Przeczytaj również: Symbol zaworu 3/2 - Jak poprawnie czytać schemat i unikać błędów?
Ignorowanie ciśnienia względnego i bezwzględnego
W pneumatyce większość manometrów pokazuje ciśnienie względne, czyli to ponad atmosferę. Jeśli producent zapisze wartość absolutną, sytuacja wygląda inaczej, bo do wyniku trzeba doliczyć ciśnienie atmosferyczne. To drobiazg tylko pozornie, bo przy precyzyjnych układach różnica bywa istotna.
Te trzy błędy wracają najczęściej, bo brzmią banalnie, a jednak potrafią zmylić nawet osoby, które na co dzień pracują ze sprężonym powietrzem. Żeby nie poprawiać później całej instalacji, lepiej od razu dobrać sprzęt z głową.
Jak używać MPa przy doborze sprzętu i ustawianiu instalacji
Przy doborze sprzętu patrzę zawsze na trzy rzeczy: maksymalne ciśnienie, wymagane ciśnienie robocze i przepływ. Dopiero ten zestaw mówi, czy kompresor, przewód i narzędzie naprawdę do siebie pasują. Sama wartość w MPa jest ważna, ale bez kontekstu łatwo wyciągnąć z niej zły wniosek.
Jeżeli chcesz uniknąć problemów, sprawdzaj tabliczki znamionowe wszystkich elementów, a nie tylko najsilniejszego z nich. Instalacja jest tak mocna, jak jej najsłabszy punkt. W praktyce oznacza to, że przewód, złączka albo regulator mogą ograniczyć cały układ bardziej niż sam kompresor.
Warto też pamiętać, że wyższe ciśnienie nie zawsze oznacza lepszy efekt. Czasem daje tylko większy hałas, wyższe zużycie energii i szybsze starzenie uszczelnień. Jeżeli urządzenie pracuje poprawnie przy niższym ustawieniu, nie ma sensu dociskać go „na zapas” ponad wymagania producenta.
- Ustaw ciśnienie zgodnie z kartą narzędzia, a nie „na oko”.
- Nie przekraczaj najniższego dopuszczalnego parametru w całym torze powietrza.
- Sprawdź, czy kompresor zapewnia nie tylko bar lub MPa, ale też odpowiedni przepływ.
- Jeśli masz wątpliwość, zaczynaj od niższego ciśnienia i stopniowo je podnoś.
Ta zasada działa szczególnie dobrze w warsztacie, na stanowisku montażowym i w utrzymaniu ruchu, gdzie liczy się szybkość, ale jeszcze bardziej liczy się brak awarii. Na koniec zostaje już tylko jedna praktyczna rzecz: co naprawdę warto zapamiętać, żeby nie wracać do tematu przy każdym kolejnym urządzeniu.
Jedna prosta ściąga, która porządkuje pracę z powietrzem pod ciśnieniem
Jeśli miałbym zostawić tylko jedną myśl, byłaby bardzo prosta: MPa to czytelny sposób zapisu dużego ciśnienia, ale sam w sobie nie mówi jeszcze, czy układ będzie działał dobrze. W pneumatyce zawsze trzeba połączyć tę jednostkę z przepływem, zakresem pracy urządzenia i dopuszczalnym ciśnieniem całej instalacji.
W codziennej pracy pomaga mi taki skrót pamięciowy: MPa przeliczam na bar, sprawdzam, czy chodzi o ciśnienie robocze czy maksymalne, a potem patrzę na przepływ i najsłabszy element układu. To niewielki nawyk, ale właśnie on najczęściej odróżnia bezpieczną, przewidywalną instalację od tej, która działa tylko „na papierze”.
Gdy widzisz zapis MPa, nie szukaj w nim komplikacji na siłę. Traktuj go jak precyzyjny opis warunków pracy, a nie ozdobny skrót. To wystarczy, żeby szybciej czytać dokumentację, lepiej dobierać sprzęt i unikać błędów, które później kosztują najwięcej.
