Sprężone powietrze to w praktyce jeden z najważniejszych nośników energii w pneumatyce. Ja patrzę na nie przede wszystkim jak na sposób uruchamiania maszyn, narzędzi i siłowników bez skomplikowanej mechaniki, ale z jednym ważnym warunkiem: powietrze musi być odpowiednio przygotowane. W tym tekście wyjaśniam, czym jest, jak działa instalacja pneumatyczna, gdzie ma sens w zastosowaniach przemysłowych i na co uważać, żeby nie przepłacać za błędy w systemie.
Najkrócej, sprężone powietrze to wygodny nośnik energii, ale tylko wtedy, gdy jest dobrze przygotowane
- To powietrze o ciśnieniu wyższym niż atmosferyczne, wykorzystywane do wykonywania pracy.
- W instalacji liczy się nie tylko sprężarka, lecz także zbiornik, filtry, osuszacz i przewody.
- W pneumatyce sprężone powietrze napędza siłowniki, zawory i narzędzia warsztatowe.
- Najczęstsze problemy to wilgoć, nieszczelności, spadki ciśnienia i zła jakość powietrza.
- W wielu zakładach to codzienny element produkcji, utrzymania ruchu i serwisu.
Czym jest sprężone powietrze i dlaczego ma znaczenie w pneumatyce
Najprościej: sprężone powietrze co to? To powietrze, którego ciśnienie jest wyższe niż atmosferyczne, dzięki czemu można wykorzystać je jako źródło energii roboczej. Po sprężeniu powietrze staje się „gęstsze” energetycznie i po uwolnieniu może poruszać tłok, obracać silnik pneumatyczny albo zasilać narzędzie.
To ważne rozróżnienie: sprężone powietrze nie jest paliwem. Energia nie bierze się z samego powietrza, tylko z pracy sprężarki, czyli urządzenia, które je ściska. W praktyce oznacza to, że pneumatyka jest wygodna i czysta w użyciu, ale nie darmowa w eksploatacji. Im lepiej zaprojektowany układ, tym mniej energii marnuje się po drodze.
W instalacjach przemysłowych często mówi się o ciśnieniu roboczym, a nie o „ile się da” uzyskać ze sprężarki. To podejście ma sens, bo większość urządzeń potrzebuje określonego zakresu pracy, a nie maksymalnego ciśnienia. Zbyt wysokie ustawienie zwykle tylko zwiększa koszty i obciążenie systemu. Żeby zrozumieć, skąd biorą się te ograniczenia, trzeba zobaczyć, jak wygląda cały tor od sprężarki do odbiornika.

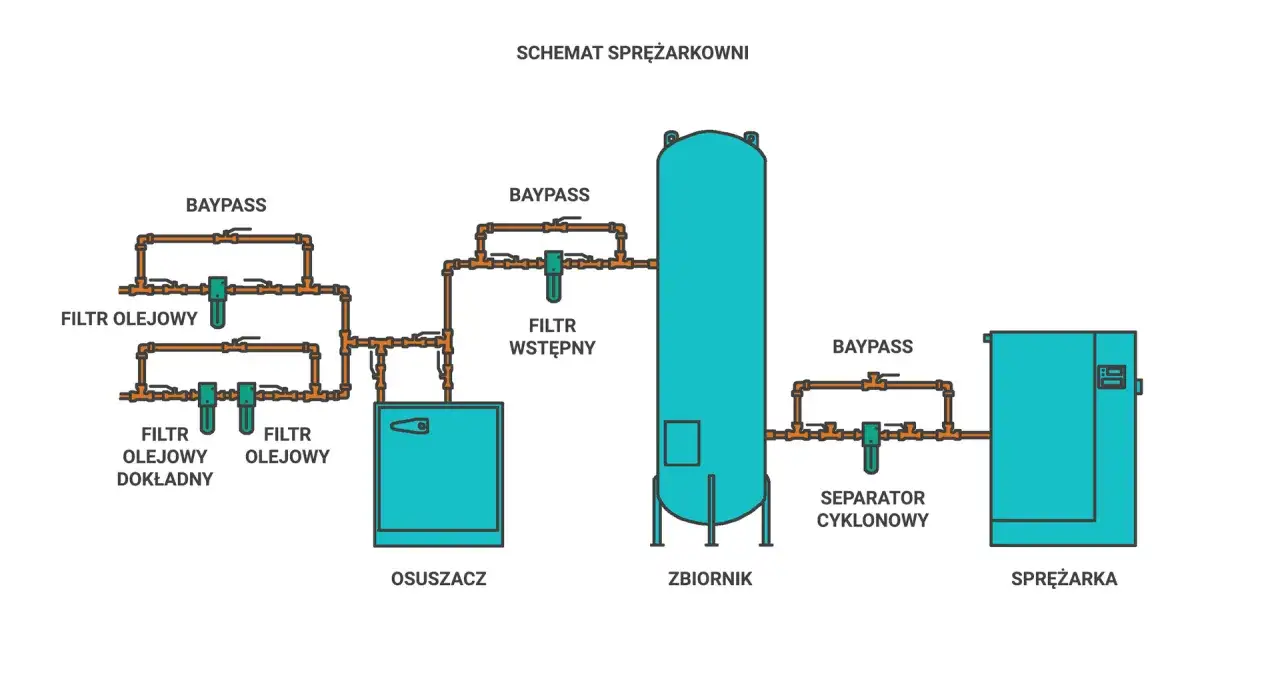

Jak wygląda instalacja pneumatyczna od sprężarki do narzędzia
W dobrze działającym układzie nie chodzi wyłącznie o sam kompresor. Ja najczęściej tłumaczę to tak: sprężarka wytwarza ciśnienie, ale cała reszta instalacji decyduje o tym, czy powietrze faktycznie nadaje się do pracy.

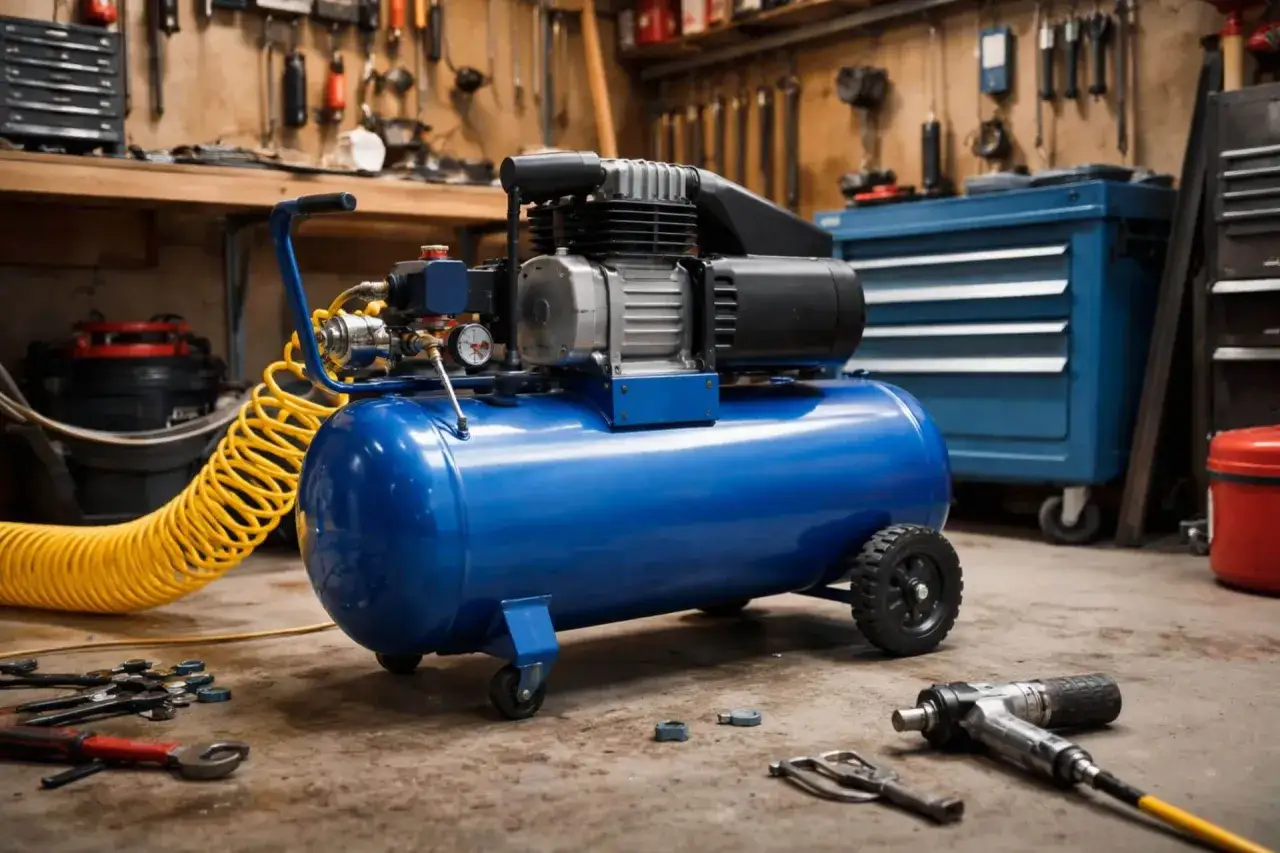

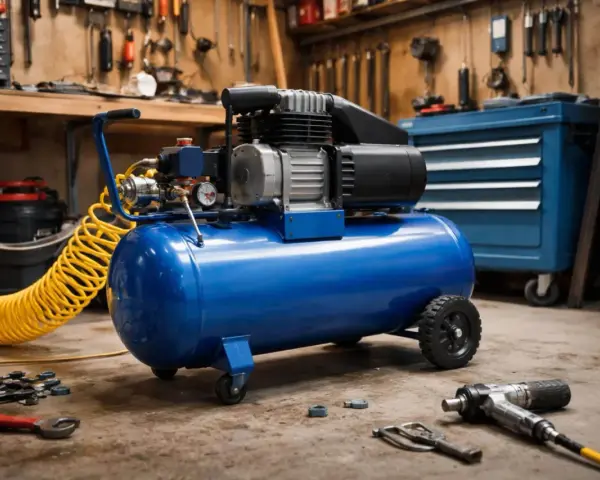

- Sprężarka zasysa powietrze z otoczenia i podnosi jego ciśnienie do poziomu potrzebnego w systemie.
- Zbiornik buforowy wyrównuje skoki ciśnienia i stabilizuje pracę całej instalacji.
- Filtry zatrzymują pył, drobiny i część zanieczyszczeń zasilających układ.
- Osuszacz usuwa wilgoć, czyli jeden z największych wrogów pneumatyki.
- Przewody i złączki rozprowadzają powietrze do konkretnych stanowisk pracy.

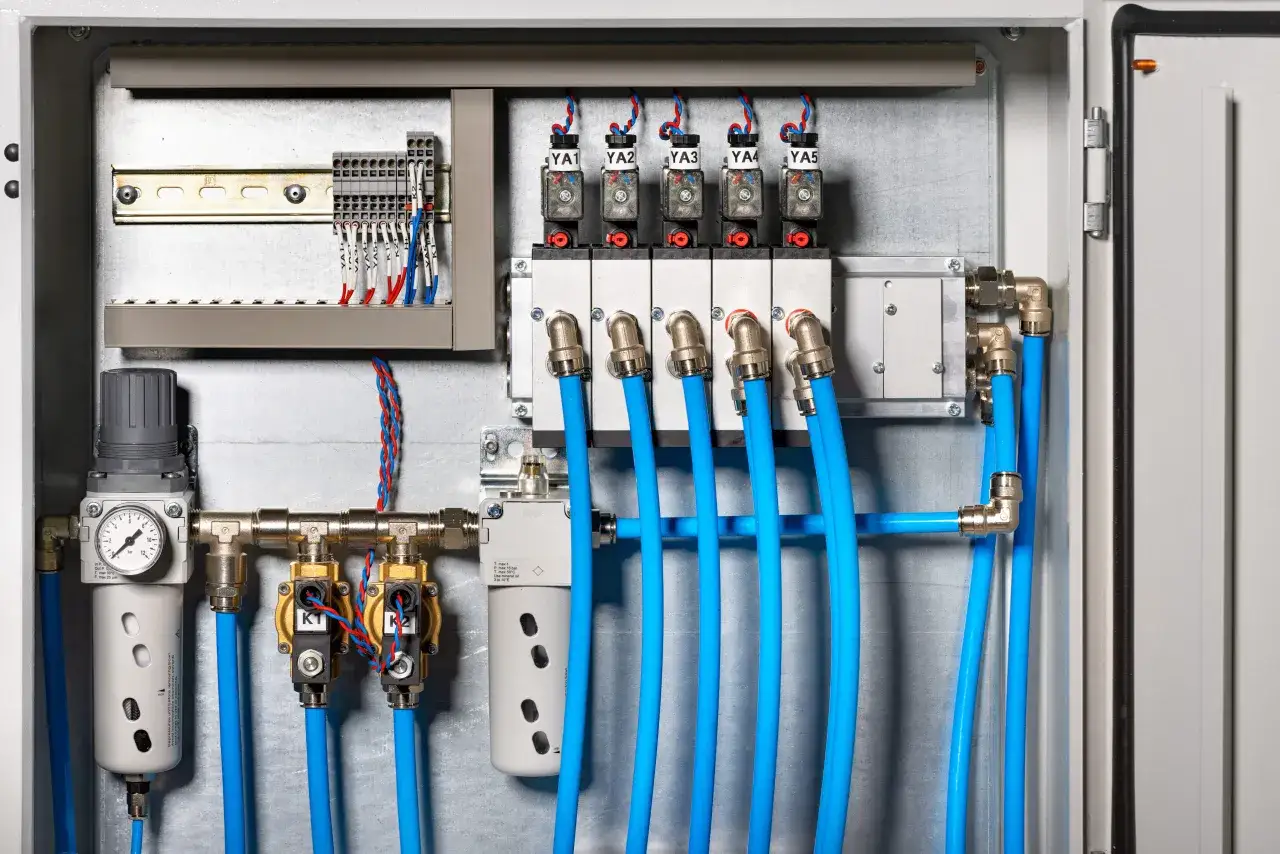

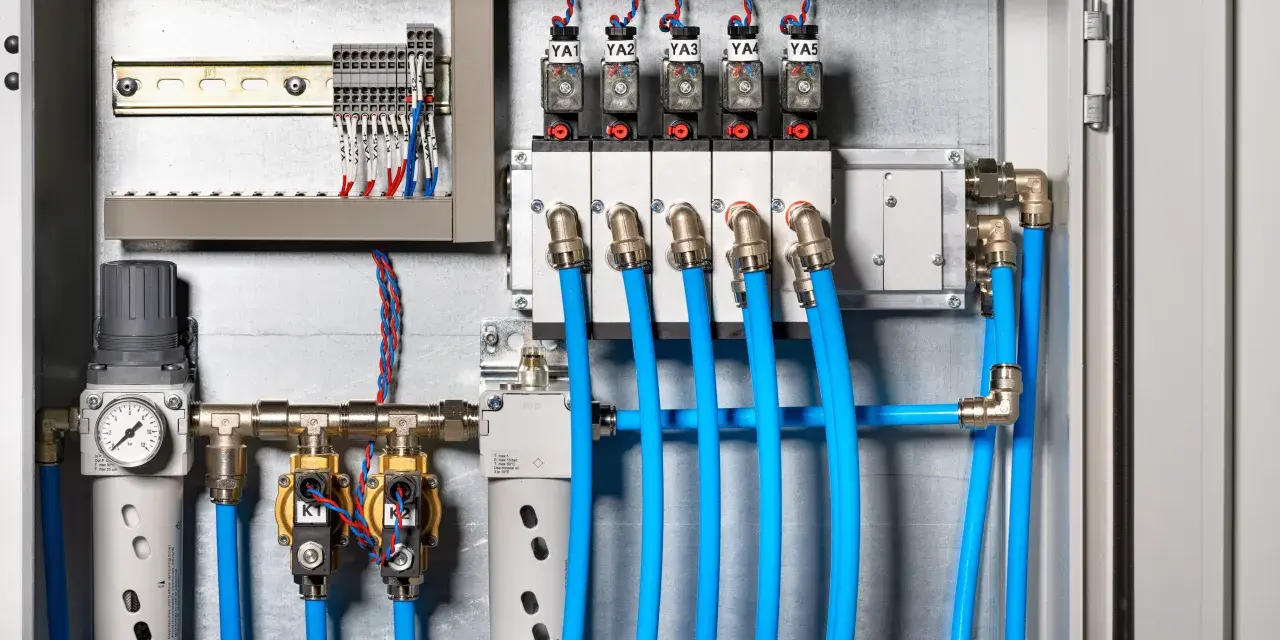

- Reduktor i zawory ustawiają właściwe ciśnienie na punkcie poboru, np. przy narzędziu albo siłowniku.
W praktyce właśnie na tym etapie pojawiają się pierwsze straty. Każdy nieszczelny przewód, źle dobrany filtr albo zbyt długi odcinek instalacji obniża sprawność układu. Dlatego w dobrze zaprojektowanym systemie liczy się nie tylko moc sprężarki, ale też jakość całej „drogi”, jaką powietrze pokonuje do odbiornika. To prowadzi do pytania, gdzie takie rozwiązanie naprawdę się sprawdza.
Gdzie wykorzystuje się sprężone powietrze w praktyce
Największa zaleta pneumatyki jest prosta: działa szybko, jest względnie czysta i łatwo ją rozprowadzić po hali lub warsztacie. Dlatego sprężone powietrze spotyka się zarówno w małych zakładach, jak i w dużych liniach produkcyjnych.
| Zastosowanie | Po co się je stosuje | Na co zwraca się uwagę |
|---|---|---|
| Narzędzia warsztatowe | Klucze udarowe, szlifierki, wiertarki, pistolety do przedmuchu | Stabilne ciśnienie, wydajność sprężarki, brak nadmiaru wilgoci |
| Automatyka i siłowniki | Docisk, przesuw, chwytanie, pozycjonowanie elementów | Powtarzalność ruchu, czystość powietrza, szybka reakcja zaworów |
| Lakierowanie i natrysk | Rozpylanie farb, lakierów, klejów i środków technicznych | Dokładna filtracja, odpowiednie ciśnienie, brak oleju i wody |
| Pakowanie i przemysł spożywczy | Transport, sortowanie, sterowanie liniami, napełnianie | Powietrze czyste i suche, często bezolejowe |
| Transport pneumatyczny | Przesyłanie materiałów sypkich i granulatu | Przepływ, szczelność, odpowiednie projektowanie rurociągu |
Właśnie tu najlepiej widać, że pneumatyka nie jest jedną „techniką do wszystkiego”. Do szybkich, powtarzalnych ruchów sprawdza się bardzo dobrze, ale przy dużych obciążeniach i wymaganej sztywności układu jej miejsce bywa ograniczone. I wtedy naturalnie pojawia się porównanie z hydrauliką.
Sprężone powietrze i hydraulika nie są tym samym
To częsty punkt zamieszania, zwłaszcza u osób, które dopiero wchodzą w temat techniczny. Na schemacie oba systemy mogą wyglądać podobnie, ale rozwiązują inne problemy. Ja upraszczam to tak: pneumatyka jest lekka, szybka i wygodna, a hydraulika mocniejsza i bardziej „sztywna” w pracy.
| Cecha | Pneumatyka | Hydraulika |
|---|---|---|
| Medium robocze | Powietrze lub inny gaz | Ciecz, najczęściej olej hydrauliczny |
| Siła | Zwykle mniejsza | Wyraźnie większa |
| Szybkość reakcji | Bardzo dobra | Dobra, ale często wolniejsza |
| Precyzja i sztywność | Wystarczająca w wielu zadaniach, ale ograniczona ściśliwością powietrza | Z reguły lepsza przy dużych siłach |
| Czystość środowiska pracy | Brak wycieków cieczy, łatwiejsza obsługa w czystych strefach | Ryzyko wycieków i większy bałagan serwisowy |
| Typowe zastosowania | Siłowniki, zawory, narzędzia, szybkie cykle pracy | Prasy, podnośniki, ciężkie maszyny, układy o dużej sile |
Jeśli ktoś potrzebuje dużej siły i bardzo stabilnego ruchu, hydraulika zwykle wygrywa. Jeśli ważniejsza jest prostota, szybkość i względna czystość, sprężone powietrze ma przewagę. To z kolei prowadzi do najpraktyczniejszej części całego tematu: jakości, bezpieczeństwa i kosztów.
Na co uważać przy jakości, bezpieczeństwie i kosztach
W pneumatyce najwięcej problemów nie robi sama sprężarka, tylko zaniedbania w instalacji. Wilgoć, nieszczelności i zbyt wysokie ciśnienie potrafią po cichu podnieść koszty i obniżyć niezawodność całego układu. Właśnie dlatego patrzę na sprężone powietrze nie jako na „zwykłe powietrze pod ciśnieniem”, ale jako na medium, które trzeba kontrolować.
| Problem | Co powoduje | Co robię w praktyce |
|---|---|---|
| Wilgoć w instalacji | Korozję, zacinanie zaworów, spadek niezawodności | Stosuję osuszacz i regularnie odprowadzam kondensat |
| Nieszczelności | Ukryte straty energii i spadki ciśnienia | Szukam wycieków przy przeglądach i naprawiam złączki oraz przewody |
| Zbyt wysokie ciśnienie | Większe zużycie energii i szybsze zużycie elementów | Ustawiam tylko takie ciśnienie, jakiego naprawdę wymaga proces |
| Zła filtracja | Zanieczyszczenie produktu, szybsze zużycie narzędzi i siłowników | Dopasowuję filtry do zastosowania, a nie odwrotnie |
| Niebezpieczne użycie | Ryzyko urazu przy przedmuchiwaniu i obsłudze węży | Nie kieruję strumienia na ciało i stosuję zabezpieczenia instalacji |
Jeden z najdroższych błędów to przewymiarowanie systemu „na zapas”. W praktyce wyższe ciśnienie niż potrzebne rzadko poprawia efekt pracy, a częściej tylko zwiększa rachunki i obciążenie sprzętu. Gdy ma się to z tyłu głowy, łatwiej nie tylko obsługiwać instalację, ale też czytać oferty pracy i wymagania pracodawców.
Jak ta wiedza przydaje się w pracy technicznej i na rynku zatrudnienia
W kontekście pracy w Polsce ta wiedza jest zaskakująco użyteczna. W ogłoszeniach o pracę dla techników, mechaników, operatorów i osób z utrzymania ruchu bardzo często pojawiają się hasła związane z pneumatyka, sprężarkami i instalacjami powietrznymi. Kto rozumie podstawy, szybciej odnajdzie się w realnym zakładzie niż ktoś, kto zna tylko teorię.
Najbardziej praktyczne umiejętności to zwykle:
- czytanie prostych schematów pneumatycznych,
- rozpoznawanie nieszczelności po spadkach ciśnienia i charakterystycznym syczeniu,
- kontrola filtrów, osuszaczy i odwadniaczy,
- wymiana przewodów, złączek, zaworów i elementów wykonawczych,
- rozumienie, kiedy problemem jest sama maszyna, a kiedy przygotowanie powietrza.
Jeśli miałbym wskazać jedną rzecz, która robi różnicę w praktyce zawodowej, powiedziałbym: umiejętność patrzenia na układ nie tylko przez pryzmat awarii, ale przez pryzmat procesu. Wtedy sprężone powietrze przestaje być „jakimś medium z kompresora”, a staje się realnym elementem produkcji, jakości i bezpieczeństwa pracy. I właśnie o to chodzi w pneumatyce: nie o samą definicję, tylko o to, żeby rozumieć, gdzie energia ucieka, gdzie się przydaje i jak nią mądrze zarządzać.
