W instalacji pneumatycznej nadciśnienie nie daje czasu na długie negocjacje: albo zostaje szybko upuszczone, albo zaczyna niszczyć zbiornik, przewód lub osprzęt. Zawór bezpieczeństwa sprężynowy to element, który ma zareagować wtedy, gdy inne zabezpieczenia zawiodą, dlatego warto rozumieć zarówno jego budowę, jak i logikę działania. Poniżej pokazuję, jak pracuje w układach sprężonego powietrza, na co zwracać uwagę przy doborze oraz jakie błędy najczęściej skracają jego żywotność.
Najważniejsze rzeczy o zaworze w układzie sprężonego powietrza
- Chroni instalację przed przekroczeniem dopuszczalnego ciśnienia, a nie służy do codziennej regulacji.
- Otwiera się samoczynnie, gdy ciśnienie pokona siłę wstępnego napięcia sprężyny.
- Najważniejsze są: ciśnienie nastawy, przepustowość, drożność wylotu i poprawne miejsce montażu.
- W pneumatyce szczególnie często zabezpiecza zbiornik sprężonego powietrza i sekcje o niższym MAWP.
- Źle dobrany albo zabrudzony zawór potrafi otwierać się za wcześnie, przeciekać lub nie zadziałać wcale.
- Regularny przegląd ma większe znaczenie niż sam opis katalogowy, bo to stan mechanizmu decyduje o skuteczności.
Co ten zawór chroni w instalacji pneumatycznej
W pneumatyce ten element jest ostatnią linią obrony. Nie reguluje ciśnienia w normalnej pracy, tylko chroni system wtedy, gdy presostat, automatyka lub operator nie zdążą zareagować. Dlatego patrzę na niego nie jak na dodatkowy zaworek, lecz jak na zabezpieczenie energetyczne całego układu.
Najczęściej pracuje na zbiorniku sprężonego powietrza, przy sprężarce albo w sekcji, która ma własne dopuszczalne ciśnienie niższe od reszty instalacji. W dobrze dobranym układzie zawór milczy przez większość czasu, a uruchamia się tylko w sytuacji awaryjnej. To właśnie ta cisza jest jego normalnym stanem. Żeby zrozumieć, dlaczego działa tak szybko, trzeba zajrzeć do środka.

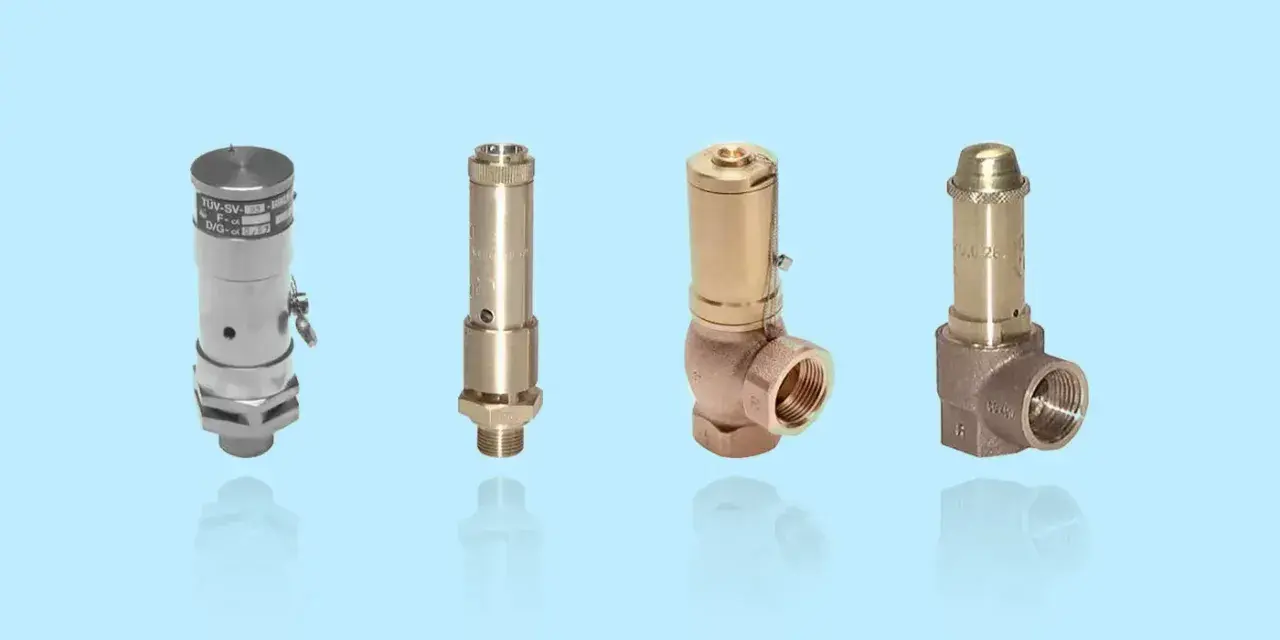

Jak jest zbudowany i dlaczego sprężyna robi tu najwięcej
Budowa jest prosta, ale każdy element ma znaczenie. Właśnie prostota sprawia, że takie rozwiązanie jest popularne w instalacjach pneumatycznych, gdzie liczy się odporność na błędy i szybka reakcja.
| Element | Rola w działaniu zaworu |
|---|---|
| Korpus | Stanowi obudowę roboczą i przenosi ciśnienie z instalacji. |
| Gniazdo i grzybek albo dysk | Tworzą powierzchnię uszczelnienia, która zamyka przepływ w normalnych warunkach. |
| Sprężyna | Dociska element zamykający do gniazda i wyznacza ciśnienie otwarcia. |
| Śruba nastawcza | Pozwala zmienić wstępne napięcie sprężyny, czyli ustawić próg zadziałania. |
| Pokrywa lub kaptur | Chroni mechanizm, a w wersjach serwisowych może umożliwiać plombowanie lub kontrolę. |
| Wylot | Odprowadza nadmiar medium, dlatego musi być drożny i właściwie poprowadzony. |
| Dźwignia próbna, jeśli występuje | Ułatwia test ręczny, ale nie zastępuje normalnego sprawdzenia w warunkach serwisowych. |
Jak działa krok po kroku, gdy ciśnienie rośnie
W teorii brzmi to banalnie, ale właśnie tu zaczynają się najważniejsze różnice między dobrym a źle dobranym zaworem. Mechanizm opiera się na równowadze sił: sprężyna dociska grzybek do gniazda, a ciśnienie instalacji próbuje go odsunąć.
- W normalnych warunkach ciśnienie w układzie jest niższe od nastawy, więc sprężyna utrzymuje zawór zamknięty.
- Gdy ciśnienie zbliża się do progu, zaczyna działać na powierzchnię zamknięcia coraz mocniej.
- Po przekroczeniu nastawy grzybek odrywa się od gniazda i zawór otwiera się samoczynnie.
- Nadmiar sprężonego powietrza zostaje upuszczony, aż ciśnienie spadnie do poziomu, przy którym zawór może się ponownie domknąć.
- Różnica między ciśnieniem otwarcia a ciśnieniem zamknięcia jest celowa, bo zapobiega drganiom i „klejeniu się” zaworu na granicy nastawy.
W praktyce trzeba pamiętać o jeszcze jednej rzeczy: jeśli sprężyna z czasem słabnie, zawór może otwierać się zbyt wcześnie. Jeśli natomiast gniazdo jest zabrudzone albo wylot zdławiony, reakcja może być opóźniona. Właśnie dlatego sama zasada jest prosta, ale poprawne działanie zależy od szczegółów. Gdy już to widać, łatwiej ocenić, gdzie taki zawór ma sens, a gdzie lepiej rozważyć inne rozwiązanie.
Gdzie w pneumatyce sprawdza się najlepiej, a gdzie trzeba uważać
W układach sprężonego powietrza sprężynowy zawór bezpieczeństwa najlepiej wypada tam, gdzie potrzebna jest szybka, prosta i niezależna ochrona przed nadciśnieniem. To rozwiązanie, które ma działać bez zasilania, bez logiki sterownika i bez skomplikowanej diagnostyki.| Miejsce w instalacji | Dlaczego to dobre zastosowanie | Na co zwracam uwagę |
|---|---|---|
| Zbiornik sprężonego powietrza | Magazynuje energię i dlatego stanowi największe ryzyko przy wzroście ciśnienia. | Wylot musi być drożny, a nastawa zgodna z dopuszczalnym ciśnieniem zbiornika. |
| Bezpośrednio przy sprężarce | Chroni elementy maszyny, gdy zawiedzie automatyka odciążenia lub presostat. | Nie wolno traktować go jako zamiennika układu sterowania sprężarką. |
| Sekcje o niższym dopuszczalnym ciśnieniu | Pomaga zabezpieczyć osuszacze, filtry lub odbiorniki o słabszej wytrzymałości. | Każdy element odcinka musi mieć własny zapas wytrzymałościowy albo własne zabezpieczenie. |
| Instalacje z dużymi wahaniami poboru | Przy nagłych zmianach przepływu łatwiej o krótkie skoki ciśnienia. | Tu szczególnie ważna jest przepustowość i odporność na częste cykle pracy. |
Jeśli porównuję to z zaworem pilotowanym, widzę prostą zasadę: sprężynowe rozwiązanie wygrywa prostotą, szybkością reakcji i łatwiejszym serwisem, a pilotowane ma sens wtedy, gdy instalacja jest większa, bardziej złożona i potrzebuje innej logiki zamykania. To nie jest wybór „lepszy i gorszy”, tylko „prostszy i bardziej rozbudowany”. Skoro wiadomo już, gdzie taki zawór ma sens, warto przejść do doboru nastawy i przepustowości.
Jak dobrać nastawę i przepustowość bez zgadywania
Przy doborze nie kieruję się samą średnicą gwintu ani nazwą producenta. Najpierw patrzę na ciśnienie dopuszczalne chronionego elementu, potem na ilość powietrza, którą zawór musi odprowadzić, i dopiero na końcu na wygodę montażu. W praktyce najsłabszym punktem bywa nie sam zawór, tylko to, co jest wokół niego.
| Kryterium | Co oznacza w praktyce | Typowy błąd |
|---|---|---|
| Ciśnienie nastawy | Powinno odpowiadać dopuszczalnemu ciśnieniu chronionego elementu albo być od niego niższe. | Ustawienie „na oko” wyżej, żeby zawór rzadziej się otwierał. |
| Przepustowość | Zawór musi odprowadzić pełny możliwy strumień układu, a nie tylko przeciętne zużycie. | Dobór zbyt małego modelu, który nadąża tylko na papierze. |
| Wylot i okolica | Droga upustu ma być krótka, drożna i wolna od blokad. | Montowanie zaworu tam, gdzie wylot łatwo zasłonić albo zdławić. |
| Dostęp do kontroli | Element musi dać się obejrzeć, sprawdzić i w razie potrzeby wymienić bez rozbierania pół instalacji. | Ukrycie zaworu w miejscu, do którego nikt nie zagląda przy przeglądzie. |
| Zgodność z układem | Materiał, uszczelnienie i wykonanie muszą pasować do medium oraz temperatury pracy. | Wybór wersji „uniwersalnej” bez sprawdzenia warunków pracy. |
W małych układach wybór bywa prosty, ale w większych instalacjach czasem stosuje się kilka zaworów równolegle, żeby obsłużyć pełny potencjalny przepływ. W praktyce zapamiętuję też jedną regułę: zawór nie powinien być odcinany od zbiornika żadnym zaworem pośrednim, a jego wylot nie może być miejscem przypadkowej blokady. To prowadzi już wprost do tematu montażu, przeglądów i zgodności z wymaganiami technicznymi.
Jak montaż i serwis decydują, czy zawór naprawdę zadziała
Według Komisji Europejskiej dyrektywa PED 2014/68/EU obejmuje stacjonarne urządzenia ciśnieniowe o maksymalnym dopuszczalnym ciśnieniu powyżej 0,5 bar, więc w praktyce temat nie kończy się na samym zakupie elementu. ISO 4126-1:2013 określa ogólne wymagania dla zaworów bezpieczeństwa, a UDT przy badaniach sprawdza między innymi ciśnienie otwarcia, ciśnienie zrzutowe, ciśnienie zamknięcia i skok grzybka. To ważne, bo zawór może wyglądać dobrze z zewnątrz, a mimo to otwierać się za wcześnie, za późno albo nieszczelnie.
Najczęstsze problemy widzę w kilku miejscach: zabrudzone gniazdo, osłabiona sprężyna, korozja, błędny kierunek przepływu, zbyt długa lub zdławiona linia wylotowa oraz brak dostępu do kontroli. W instalacji sprężonego powietrza taki błąd zwykle wychodzi szybko, bo zawór zaczyna syczeć, drżeć albo otwiera się bez realnej potrzeby.
| Objaw | Najbardziej prawdopodobna przyczyna | Co robię w pierwszej kolejności |
|---|---|---|
| Otwiera się za wcześnie | Sprężyna straciła sztywność albo nastawa została przestawiona. | Sprawdzam nastawę, stan sprężyny i szczelność gniazda. |
| Ciągle syczy przy ciśnieniu roboczym | Gniazdo jest zabrudzone, zużyte albo dysk nie domyka się prawidłowo. | Odstawiam układ i sprawdzam elementy uszczelniające. |
| Nie otwiera się mimo wzrostu ciśnienia | Wylot jest zablokowany, mechanizm skorodował albo zawór został źle zamontowany. | Nie pracuję dalej na ciśnieniu i kieruję instalację do serwisu. |
| Drży lub „klei się” podczas upustu | Przepustowość jest zbyt mała albo warunki montażu powodują niestabilną pracę. | Weryfikuję dobór i układ wylotu, zamiast tylko podkręcać nastawę. |
Po każdym demontażu i ponownym montażu zawór powinien być sprawdzony ponownie, bo w tym elemencie drobiazgi robią największą różnicę. Jeśli już coś ma zawieść, to lepiej, żeby zawiodło podczas testu niż w czasie rzeczywistego wzrostu ciśnienia. Na końcu zostaje więc krótka lista rzeczy, które warto sprawdzić przed uruchomieniem układu.
Co sprawdzić przed uruchomieniem układu po przeglądzie
- Upewnij się, że nastawa nie przekracza dopuszczalnego ciśnienia chronionego elementu.
- Sprawdź, czy wylot jest drożny i nic nie ogranicza wyrzutu powietrza.
- Zweryfikuj, czy korpus, uszczelnienia i sprężyna są zgodne z medium oraz warunkami pracy.
- Potwierdź, że zawór jest łatwo dostępny do kontroli i nie został przypadkowo odcięty od instalacji.
- Po przeglądzie wykonaj próbę funkcjonalną zamiast zakładać, że wszystko działa tylko dlatego, że element wygląda dobrze.
Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: taki zawór dobiera się pod najgorszy realny scenariusz pracy, a nie pod średnie ciśnienie z tabliczki. Gdy działa poprawnie, nie zwraca na siebie uwagi. Gdy zwraca uwagę, zwykle oznacza to, że instalacja już potrzebuje interwencji.
