Skroplone powietrze brzmi jak termin z laboratorium, ale w praktyce prowadzi do bardzo konkretnych pytań: czym właściwie jest taka mieszanina, po co się ją wytwarza i dlaczego w pneumatyce częściej walczy się z jej skutkami niż z samym zjawiskiem. W tym tekście wyjaśniam różnicę między ciekłym a sprężonym powietrzem, pokazuję, jak wygląda proces skraplania i gdzie ta technologia ma realne zastosowanie. Dla technika, operatora i osoby z branży utrzymania ruchu to wiedza, która pomaga lepiej ocenić ryzyko, jakość medium i źródło awarii.
Najkrócej, o co chodzi w ciekłym powietrzu i jego roli w pneumatyce
- To kriogeniczna mieszanina gazów atmosferycznych, a nie osobna substancja chemiczna.
- Powstaje po silnym sprężeniu, oczyszczeniu i schłodzeniu powietrza do temperatur rzędu około -194°C.
- W praktyce służy głównie jako surowiec do pozyskiwania azotu, tlenu i argonu.
- W klasycznej pneumatyce medium roboczym pozostaje sprężone powietrze, nie ciecz.
- Najważniejszy problem w instalacjach pneumatycznych to wilgoć, kondensat i zanieczyszczenia, czyli to, co obniża niezawodność układu.
- Właściwe osuszanie i filtracja zwykle dają większy efekt niż samo zwiększanie ciśnienia.
Czym jest ciekłe powietrze i co dzieje się z gazami przy skrajnym chłodzeniu
W sensie fizycznym mówimy o powietrzu schłodzonym do punktu, w którym składniki atmosfery przechodzą w stan ciekły. To nie jest czysta substancja, tylko mieszanina, więc jej skład nie pozostaje idealnie stały: azot odparowuje wcześniej niż tlen, a argon zachowuje się pośrednio. Przy ciśnieniu atmosferycznym azot wrze przy ok. -195,8°C, tlen przy ok. -183°C, a argon pośrodku tych wartości, dlatego ciecz stopniowo zmienia skład i właściwości.
Najprościej ujmując, ciekłe powietrze jest produktem skrajnego chłodzenia i bardzo niskich temperatur, a nie „bardziej sprężoną” wersją zwykłego powietrza. To ważne rozróżnienie, bo samo sprężanie nie wystarcza do uzyskania cieczy; potrzebne są jeszcze chłodzenie, oczyszczanie i kontrola ciśnienia. I właśnie dlatego w kolejnym kroku warto zobaczyć, jak taka mieszanina jest wytwarzana przemysłowo.

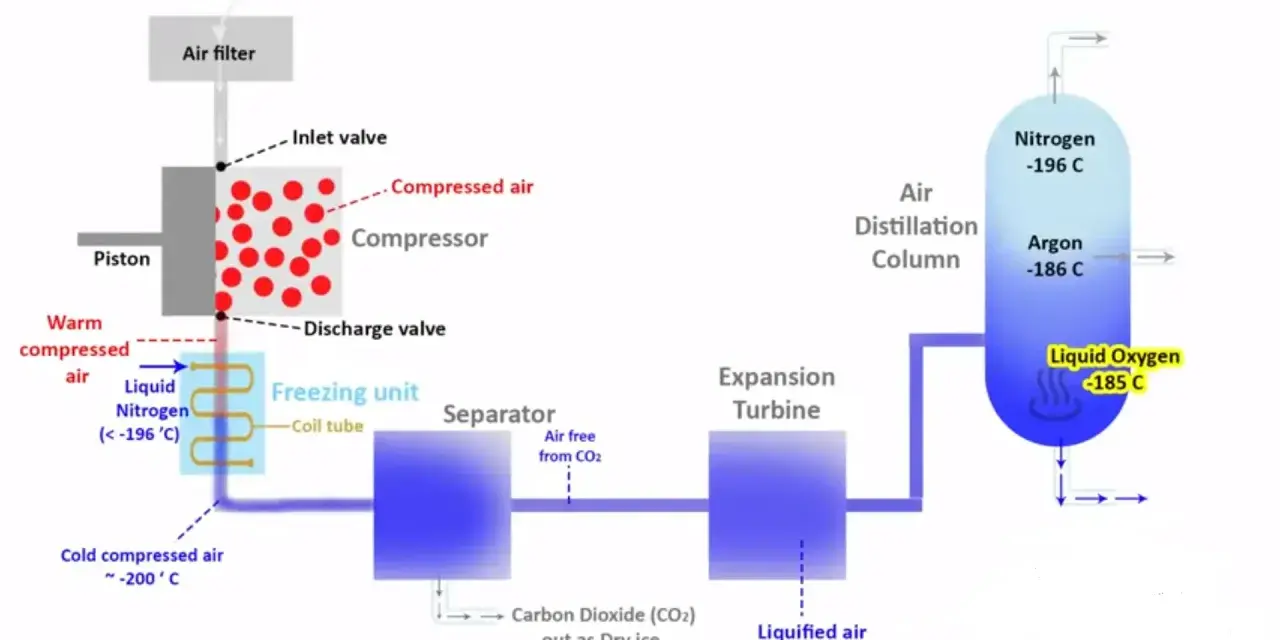

Jak powstaje w instalacjach kriogenicznych
W zakładach przemysłowych taki produkt powstaje zwykle nie przez „zamrożenie” powietrza wprost, ale przez sekwencję dobrze kontrolowanych etapów. Najpierw powietrze trafia do sprężarki, potem jest chłodzone między stopniami sprężania, oczyszczane z pary wodnej i dwutlenku węgla, a dopiero później rozprężane i prowadzone przez wymienniki ciepła oraz kolumny destylacyjne. Każdy z tych kroków obniża temperaturę i przygotowuje mieszaninę do rozdziału.
- Sprężanie podnosi ciśnienie i jednocześnie temperaturę gazu.
- Chłodzenie międzystopniowe odbiera część ciepła po kompresji.
- Osuszanie i oczyszczanie usuwa wodę oraz CO2, bo te składniki zamarzłyby i zablokowały układ.
- Rozprężanie i wymiana ciepła schładzają powietrze do poziomu kriogenicznego.
- Destylacja frakcyjna rozdziela azot, tlen i argon według różnych temperatur wrzenia.
W praktyce oznacza to proces energochłonny, wymagający izolacji termicznej i dobrej automatyki. Nie bez powodu takie instalacje funkcjonują w wyspecjalizowanych zakładach, a nie w typowej hali z kompresorem i osprzętem pneumatycznym. Z tego powodu najciekawsze staje się pytanie, gdzie taki produkt naprawdę się opłaca.
Do czego wykorzystuje się taki produkt w przemyśle
Największą wartość ma tam, gdzie liczy się ekstremalnie niska temperatura albo potrzeba pozyskania bardzo czystych gazów technicznych. W mojej ocenie to ważniejsze niż sam efekt „wow” związany z ciekłym stanem. W praktyce przemysł wykorzystuje tę technologię przede wszystkim jako punkt wyjścia do produkcji azotu, tlenu i argonu.
| Zastosowanie | Po co się je stosuje | Dlaczego to działa |
|---|---|---|
| Rozdział gazów technicznych | Uzyskanie azotu, tlenu i argonu | Składniki wrzą w różnych temperaturach, więc można je rozdzielić |
| Chłodzenie kriogeniczne | Szybkie obniżenie temperatury materiału | Środowisko o bardzo niskiej temperaturze odbiera ciepło błyskawicznie |
| Procesy laboratoryjne i testowe | Stabilne warunki do badań materiałowych | Pomaga kontrolować zachowanie tworzyw, metali i uszczelek w zimnie |
| Technologie magazynowania energii | Gromadzenie energii w postaci schłodzonego medium | To obszar rozwoju, ale nadal niszowy względem klasycznej energetyki |
| Wybrane procesy produkcyjne | Chłodzenie, zamrażanie, obróbka kriogeniczna | Przydaje się tam, gdzie zwykłe chłodzenie jest za słabe |
Najważniejszy wniosek jest prosty: tu nie chodzi o „powietrze do napędzania siłownika”, tylko o surowiec lub medium chłodzące. I właśnie dlatego w kolejnym kroku trzeba wyraźnie oddzielić kriogenikę od klasycznej pneumatyki.
Co to oznacza dla pneumatyki i sprężonego powietrza
W układach pneumatycznych problemem nie jest to, że powietrze „może stać się cieczą” jako ciekawostka fizyczna. Problemem jest to, że woda skrapla się wewnątrz instalacji, jeśli medium nie zostanie odpowiednio przygotowane. Po sprężeniu wilgoć koncentruje się, a przy spadku temperatury w rurociągach lub na odbiorniku może tworzyć kondensat, który koroduje przewody, przyspiesza zużycie zaworów i rozregulowuje pracę siłowników.| Medium | Rola w układzie | Największa zaleta | Największe ograniczenie |
|---|---|---|---|
| Sprężone powietrze | Napęd siłowników, zaworów, narzędzi | Dostępne, bezpieczne, łatwe do dystrybucji | Wymaga osuszania i filtracji |
| Ciekłe powietrze | Surowiec kriogeniczny | Bardzo duża gęstość energii chłodniczej | Ekstremalnie niska temperatura i wysoki koszt uzdatnienia |
| Ciekły azot | Chłodzenie, zamrażanie, obróbka | Stabilniejszy i popularniejszy w praktyce | Nie zastępuje medium pneumatycznego |
Jeżeli chcesz uproszczenia, zapamiętaj jedno: w pneumatyce walczy się z niechcianą wilgocią, a nie planuje pracy na cieczy. I to prowadzi do najczęstszych błędów, które widzę w praktyce najczęściej.
Najczęstsze błędy przy ocenie wilgoci i chłodu w układach
- Mylenie filtracji z osuszaniem - filtr wyłapie cząstki stałe i część aerozoli, ale nie usunie skutecznie pary wodnej. Do tego służy osuszacz.
- Zakładanie, że wyższe ciśnienie załatwi problem - w praktyce może go tylko przesunąć i zwiększyć koszty energii.
- Brak kontroli punktu rosy - bez tego nie wiadomo, czy medium jest naprawdę suche w warunkach pracy.
- Ignorowanie spadków temperatury na trasie - zimne strefy instalacji często są miejscem, w którym kondensat ujawnia się pierwszy raz.
- Źle dobrany osuszacz - urządzenie, które działa dobrze w lekkiej produkcji, może nie wystarczyć w lakierni, farmacji czy automatyce precyzyjnej.
- Zaniedbane spusty kondensatu - nawet dobry układ przegrywa, jeśli woda zostaje w separatorze lub zbiorniku.
Najlepiej widać to w sytuacji, gdy masz instalację, która latem działa poprawnie, a zimą zaczyna sprawiać kłopoty. To zwykle nie jest „magiczna awaria powietrza”, tylko zwykła fizyka i źle ocenione warunki pracy. A skoro tak, warto spojrzeć na to również od strony kompetencji zawodowych.
Dlaczego ta wiedza przydaje się technikom i osobom z utrzymania ruchu
W praktyce ta wiedza nie jest akademickim dodatkiem. Dla mnie to jedna z tych rzeczy, które od razu odróżniają osobę, która „widzi tylko kompresor”, od osoby, która rozumie cały tor od zasysania powietrza po ostatni siłownik. W utrzymaniu ruchu, automatyce i serwisie pneumatyki pozwala szybciej znaleźć źródło problemu, sensowniej dobrać osprzęt i lepiej rozmawiać z dostawcą albo projektantem instalacji.
- Łatwiej odróżnić problem z ciśnieniem od problemu z jakością medium.
- Prościej ocenić, czy winny jest osuszacz, separator, filtr czy sam sposób prowadzenia instalacji.
- Można świadomie dobrać rozwiązanie do procesu, zamiast kupować „mocniejszy” sprzęt w ciemno.
- Spada ryzyko przestojów, korozji i uszkodzeń elementów wykonawczych.
To właśnie dlatego temat ciekłego i sprężonego powietrza ma znaczenie nie tylko dla fizyka czy technologa, ale też dla kogoś, kto na co dzień odpowiada za niezawodność linii produkcyjnej. I w tym sensie jego praktyczna wartość jest większa, niż sugeruje sama nazwa.
Co warto zapamiętać, gdy pojawia się temat skraplania powietrza
Jeśli w dokumentacji, rozmowie z technologiem albo w specyfikacji pojawia się skroplone powietrze, zwykle chodzi o kriogenikę, a nie o klasyczną pneumatykę. To materiał do rozdziału gazów, chłodzenia i procesów specjalnych, wymagający bardzo niskich temperatur oraz dobrej izolacji.
W układach pneumatycznych punkt ciężkości jest inny: czyste, suche i stabilne sprężone powietrze. Jeśli instalacja sprawia kłopoty, najpierw sprawdzam punkt rosy, odwadnianie, filtrację i warunki chłodzenia, bo właśnie tam zwykle kryje się przyczyna awarii.
To podejście oszczędza czas, pieniądze i niepotrzebne wymiany elementów. A przede wszystkim pozwala spojrzeć na pneumatykę nie jak na zbiór przypadkowych podzespołów, tylko jak na uporządkowany system, w którym fizyka ma pierwszeństwo przed intuicją.
