Małe przyłącze 1/8 cala potrafi zdecydować o tym, czy czujnik, manometr albo zawór zadziała szczelnie i bez nerwów przy montażu. W instalacjach wodnych i wentylacyjnych ten rozmiar pojawia się częściej, niż wiele osób zakłada, zwłaszcza w armaturze pomiarowej, automatyce i osprzęcie importowanym. W tym tekście rozkładam temat na części: czym jest ten standard, jak go rozpoznać, kiedy stosuje się uszczelnienie na gwincie, a kiedy na podkładce oraz gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze informacje o standardzie 1/8 cala
- W praktyce najczęściej chodzi o małe przyłącza w standardzie BSP lub NPT, używane w osprzęcie pomiarowym, sterującym i serwisowym.
- Nominalne 1/8 cala nie oznacza średnicy 3,175 mm; rzeczywista średnica zewnętrzna zwoju jest większa i zależy od systemu gwintów.
- G1/8 to gwint równoległy, a R1/8 i 1/8 NPT są gwintami stożkowymi; te standardy nie są zamienne.
- G1/8 uszczelnia się zwykle na podkładce lub O-ringu, a gwinty stożkowe na gwincie z użyciem taśmy PTFE albo pasty uszczelniającej.
- W instalacjach wodnych i wentylacyjnych ten rozmiar sprawdza się głównie w punktach pomiarowych, odpowietrzających i kontrolnych, nie na głównych odcinkach przepływu.
- Najczęstszy błąd to wkręcanie elementu BSP w NPT, bo „prawie pasuje” przez kilka zwojów.
Czym właściwie jest ten mały standard
W praktyce traktuję ten rozmiar jako przyłącze do zadań pomocniczych: do pomiaru ciśnienia, montażu czujnika, podłączenia reduktora albo niewielkiego zaworu serwisowego. Nie jest to rozmiar, który projektuje się pod duży przepływ wody czy powietrza, tylko pod kompaktowe połączenia, gdzie liczy się miejsce, szczelność i powtarzalność wymiaru.
W polskich instalacjach najczęściej spotyka się rodzinę BSP, czyli wersje oznaczane literą G albo R. W sprzęcie sprowadzanym z USA i części urządzeń przemysłowych pojawia się NPT. Z mojego punktu widzenia to ważne rozróżnienie, bo na oko oba połączenia bywają bardzo podobne, a w praktyce potrafią dać zupełnie inny efekt po dokręceniu.
W branży wodnej i wentylacyjnej taki port 1/8 cala zwykle trafia do manometrów, presostatów, czujników ciśnienia, odpowietrzników, małych zaworów spustowych albo elementów automatyki HVAC. Dzięki temu instalacja pozostaje kompaktowa, a serwis nie wymaga rozbierania większego odcinka układu. To prowadzi do najważniejszego pytania: skąd wiedzieć, jaki dokładnie gwint masz przed sobą.
Jak odróżnić 1/8 BSP od NPT
Tu nie ma miejsca na zgadywanie. Ja zawsze zaczynam od dwóch rzeczy: oznaczenia na korpusie i sposobu uszczelnienia. Sam fakt, że element ma „1/8”, nie mówi jeszcze wszystkiego, bo ten sam nominał może występować w różnych standardach i z inną geometrią zwoju.
Po oznaczeniu na elemencie
Jeśli producent dobrze opisał część, zobaczysz zwykle oznaczenie G1/8, R1/8 albo 1/8 NPT. To najszybsza droga, ale nie zawsze można na nią liczyć, zwłaszcza przy starszej armaturze, częściach bez tabliczki albo importowanym osprzęcie, gdzie opis bywa skrótowy albo nieczytelny.
Po kształcie i sposobie uszczelnienia

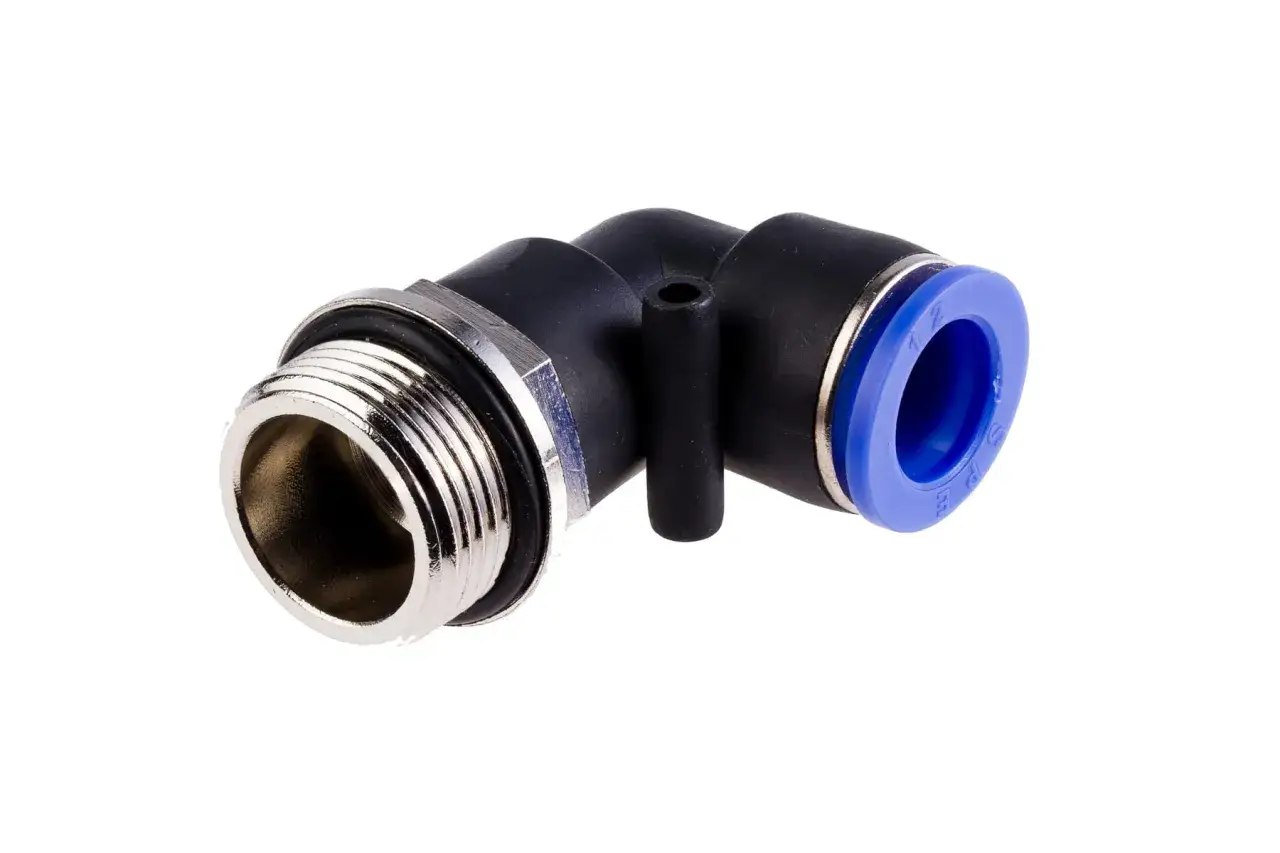

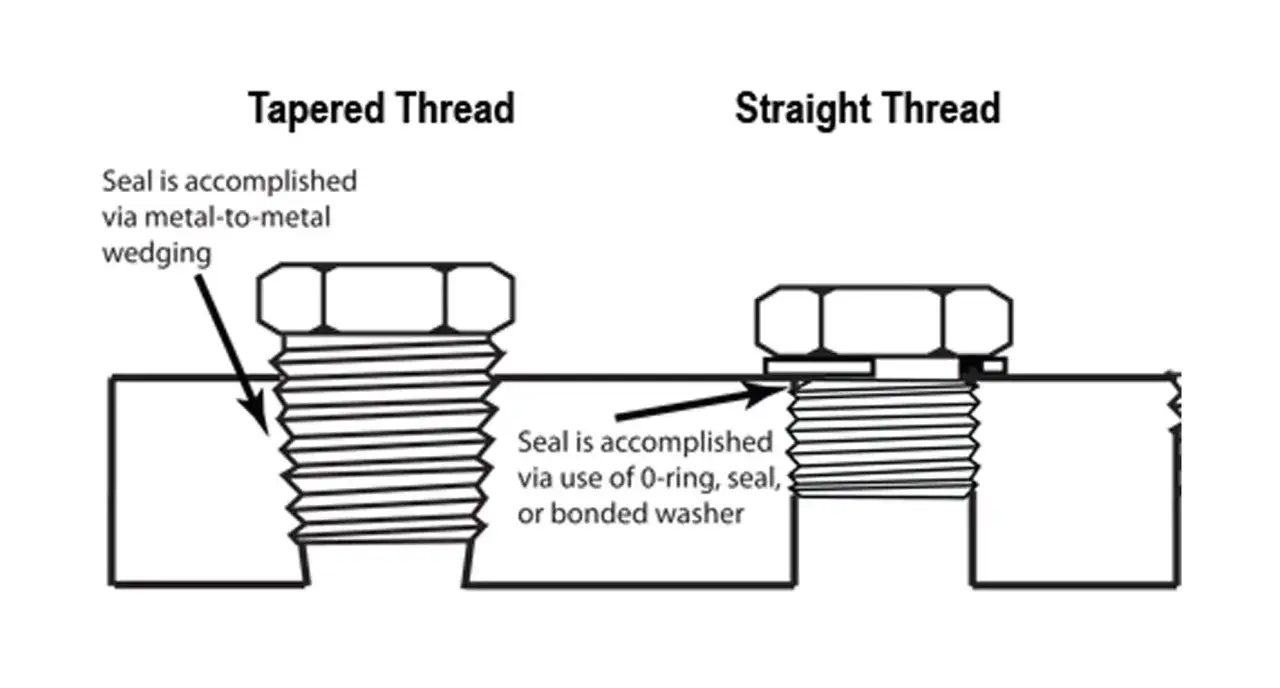

G1/8 jest gwintem równoległym, więc sam gwint nie tworzy uszczelnienia. Szczelność zapewnia podkładka, O-ring albo uszczelnienie czołowe. R1/8 i NPT są stożkowe, czyli uszczelniają się na zbieżności zwojów, zwykle z dodatkiem taśmy PTFE lub pasty. Jeśli ktoś próbuje uszczelnić G1/8 samą taśmą, zwykle robi sobie kłopot zamiast naprawy.
Przeczytaj również: Uszczelnianie gwintów - Co wybrać zamiast pasty i pakuł?
Po parametrach technicznych

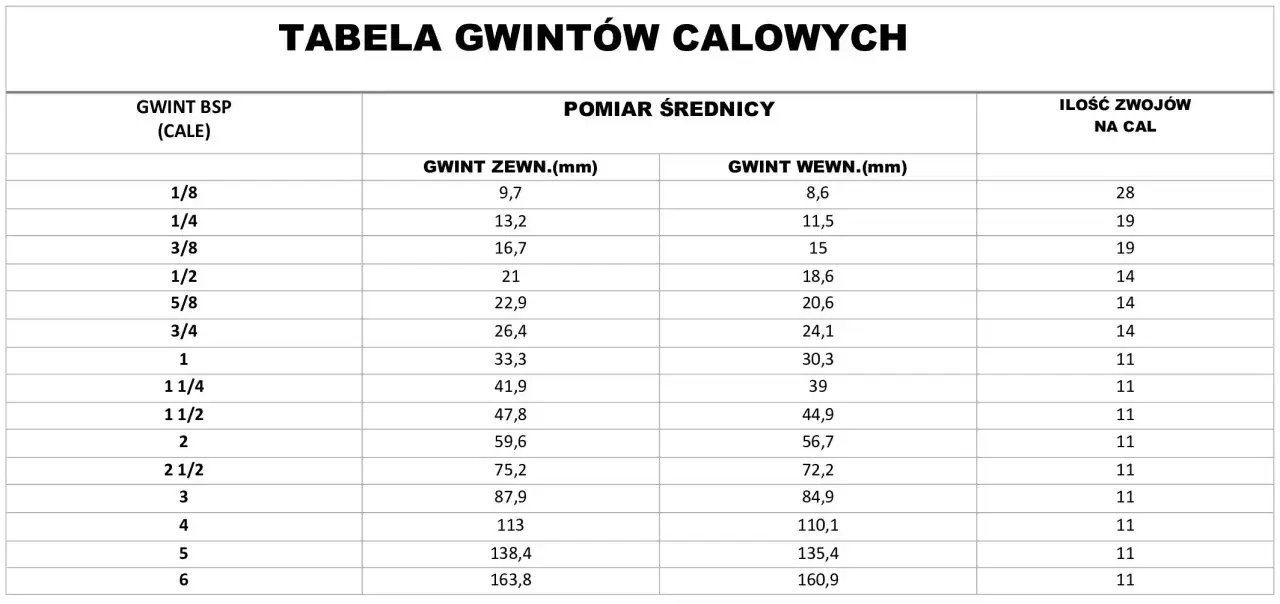

Dla 1/8 BSP najczęściej spotkasz 28 zwojów na cal, a średnica zewnętrzna zwoju wynosi około 9,7 mm. W 1/8 NPT skok jest inny: 27 zwojów na cal, a średnica zewnętrzna to około 10,3 mm. Różnica wygląda niewielka, ale wystarcza, by połączenie nie było pewne. Właśnie dlatego nie traktuję „prawie pasuje” jako argumentu przy doborze złączek.
| Standard | Kąt gwintu | Skok i średnica zewnętrzna | Jak się uszczelnia | Typowe zastosowanie |
|---|---|---|---|---|
| G1/8 | 55° | 28 TPI, ok. 9,7 mm | Podkładka, O-ring, uszczelnienie czołowe | Przyrządy pomiarowe, armatura pomocnicza |
| R1/8 | 55° | 28 TPI, ok. 9,7 mm | Taśma PTFE lub pasta uszczelniająca | Króćce, złączki, elementy rurowe |
| 1/8 NPT | 60° | 27 TPI, ok. 10,3 mm | Taśma PTFE, pasta, czasem powłoka fabryczna | Sprzęt i armatura z rynku amerykańskiego |
Na tym etapie widać już najważniejszą rzecz: te gwinty nie są zamienne, nawet jeśli wkręcają się częściowo. To dobry moment, żeby przejść od identyfikacji do praktyki montażowej.
Wymiary, skok i sposób uszczelnienia w praktyce
W dokumentacji technicznej 1/8 to oznaczenie nominalne, a nie informacja o rzeczywistej średnicy w milimetrach. To częsty punkt nieporozumień, szczególnie u osób, które dopiero zaczynają pracę z armaturą. Sam rozmiar służy do opisania rodziny połączeń, nie do prostego przeliczenia cali na milimetry.
W zastosowaniach instalacyjnych zwracam uwagę na trzy elementy: średnicę, skok i uszczelnienie. Jeśli gwint jest równoległy, potrzebny jest element dociskowy lub uszczelka. Jeśli gwint jest stożkowy, uszczelnienie przenosi się na zwoje, ale tylko wtedy, gdy pasuje standard i materiał złącza nie jest przeciążany nadmiernym momentem dokręcania. Przy małych średnicach zbyt mocne dociągnięcie potrafi uszkodzić gniazdo szybciej niż sama nieszczelność.
W praktyce najlepiej myśleć o 1/8 jako o rozmiarze precyzyjnym. Nie projektuje się na nim głównego odcinka układu, tylko punkt podłączenia do czegoś ważnego: czujnika, zaworu bezpieczeństwa, króćca kontrolnego albo odpowietrznika. Jeśli w instalacji trzeba przeprowadzić większy strumień wody lub powietrza, ten rozmiar zwykle bywa za mały i powoduje zbędne dławienie przepływu.
Gdzie w wodzie i wentylacji używa się tego rozmiaru
W instalacjach wodnych ten standard spotykam najczęściej w miejscach, gdzie przepływ ma znaczenie drugorzędne, a ważniejsza jest informacja lub kontrola. To mogą być manometry, presostaty, zawory spustowe, punkty odpowietrzania, filtry pomocnicze albo drobne elementy armatury w układach uzdatniania wody. W takich miejscach mały port ułatwia montaż i upraszcza serwis.
W wentylacji i HVAC rola jest podobna. Ten rozmiar pojawia się przy czujnikach różnicy ciśnień, sondach pomiarowych, sterowaniu przepustnicami, a czasem przy osprzęcie zasilającym siłowniki lub małe zawory. Nie traktuję go jako przyłącza do kanału wentylacyjnego, tylko jako port w urządzeniu, które pracuje w układzie wentylacyjnym. To subtelna, ale bardzo ważna różnica.
W Polsce dodatkowym praktycznym wnioskiem jest dostępność części. BSP jest zwykle łatwiejszy do znalezienia w popularnej armaturze i osprzęcie europejskim, natomiast NPT trzeba częściej sprawdzać przy urządzeniach importowanych. W efekcie dobrze dobrany adapter bywa ważniejszy niż sama złączka, bo to on decyduje, czy serwis będzie szybki, czy zamieni się w szukanie nietypowej redukcji.
To prowadzi do problemu, który widzę najczęściej: nie sam rozmiar, lecz błędny dobór połączenia i uszczelnienia.
Najczęstsze błędy przy doborze i montażu
- Mieszanie BSP z NPT tylko dlatego, że gwinty dają się wkręcić na kilka zwojów. To nie jest dowód zgodności, tylko pułapka.
- Używanie taśmy PTFE na gwincie równoległym G1/8 zamiast właściwej podkładki lub O-ringu.
- Zbyt mocne dokręcanie małych złączek. Przy 1/8 łatwo uszkodzić gniazdo, korpus albo cienkościenne przyłącze.
- Zakup „złącza 1/8” bez sprawdzenia, czy chodzi o gwint zewnętrzny, wewnętrzny, stożkowy czy równoległy.
- Ignorowanie materiału. Mosiądz, stal nierdzewna i tworzywo zachowują się inaczej przy wodzie, kondensacie i środkach chemicznych.
- Założenie, że mały port nada się do każdego zastosowania. W praktyce zbyt mały przekrój potrafi zdusić przepływ i rozjechać parametry całego układu.
Najbardziej kosztowny błąd to zwykle pierwszy z listy, bo jego skutki wychodzą dopiero po napełnieniu instalacji albo po pierwszym cyklu pracy. Wtedy zamiast szybkiej poprawki pojawia się rozbiórka, wymiana uszczelnienia i dodatkowa robota po godzinach.
Co sprawdzam przed zamówieniem i kiedy lepiej wybrać większy port
Przed zamówieniem części zawsze sprawdzam cztery rzeczy: standard gwintu, kierunek i typ uszczelnienia, materiał korpusu oraz realną funkcję przyłącza. To wystarcza, żeby uniknąć większości pomyłek. Jeśli dokumentacja nie jest jasna, biorę suwmiarkę i sprawdzam średnicę zewnętrzną, a potem porównuję skok z gwintownikiem lub pierścieniem pomiarowym. To prostsze niż późniejsze szukanie winnego nieszczelności.
Jeżeli mam do czynienia z instalacją wodną o większym przepływie albo z wentylacją, w której port ma pracować nie tylko pomiarowo, ale też jako istotna droga przepływu, zwykle rozważam większy rozmiar od razu. Z doświadczenia wiem, że przejściówka na siłę rzadko jest najlepszym rozwiązaniem na dłużej. Lepiej dobrać większy port niż później walczyć z dławieniem, hałasem i spadkiem ciśnienia.
W praktyce najbezpieczniejsza zasada brzmi prosto: najpierw identyfikacja standardu, potem sposób uszczelnienia, dopiero na końcu adapter. Jeśli ten porządek zostanie zachowany, małe przyłącze przestaje być problemem, a staje się po prostu wygodnym elementem instalacji. I właśnie tak podchodzę do niego przy projektowaniu, montażu i serwisie.
