Najważniejsze informacje o przewodzie tekalanowym
- Tekalan to potoczna nazwa przewodu z poliamidu, zwykle PA12, stosowanego w pneumatyce.
- Największą zaletą jest połączenie sztywności, odporności ciśnieniowej i stabilności wymiarowej.
- W praktyce sprawdza się w instalacjach przemysłowych, warsztatowych, w pojazdach i układach sterowania.
- Nie jest to materiał do każdego zadania: jest mniej elastyczny niż PU i mniej „miękki” w prowadzeniu niż gumowe przewody.
- Dobór powinien zaczynać się od średnicy, ciśnienia roboczego, temperatury i zgodności złączek.
- Przy montażu najczęściej liczą się detale: proste cięcie, poprawne wsunięcie w złączkę i brak zagięć przy małym promieniu.
Czym jest tekalan i skąd wzięła się ta nazwa

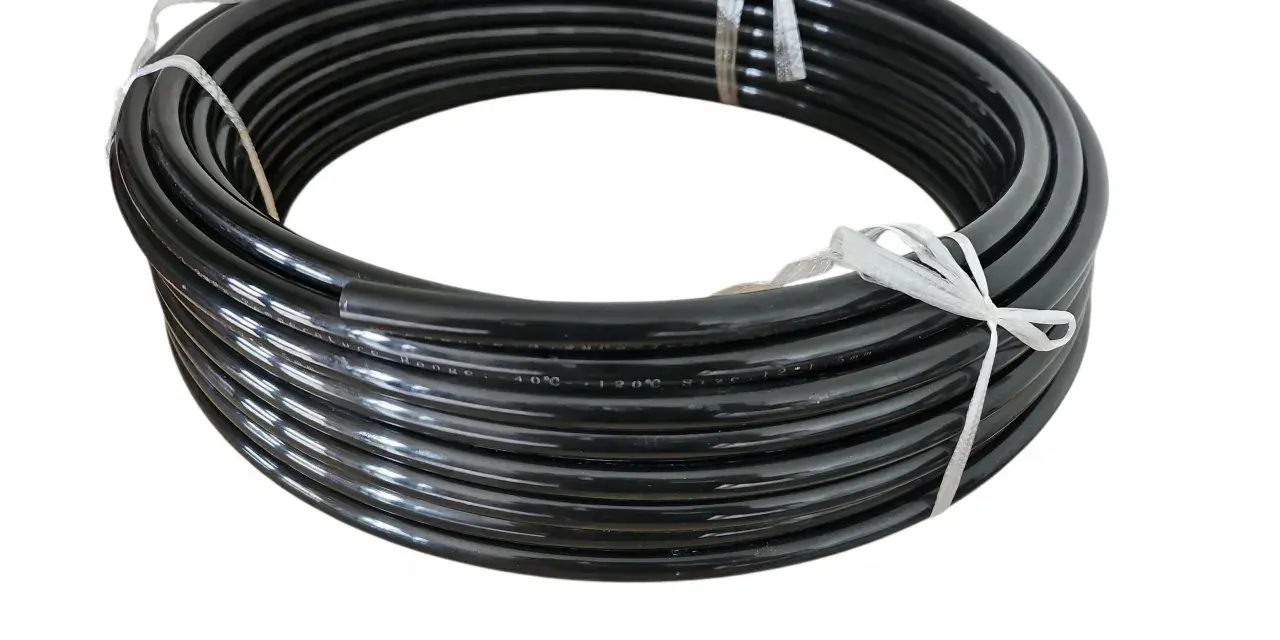

Najprościej mówiąc, tekalan to kalibrowany przewód pneumatyczny z poliamidu, zwykle PA12. W technice nazwa przyjęła się tak mocno, że wiele osób używa jej zamiennie z określeniem „przewód poliamidowy”, choć nie chodzi o jeden, identyczny produkt wszystkich producentów. To ważne rozróżnienie, bo różne serie mogą mieć inną grubość ścianki, odporność ciśnieniową i zakres temperatur pracy.
W praktyce tekalan stosuje się tam, gdzie sprężone powietrze ma być prowadzone stabilnie, bez przypadkowych odkształceń i z zachowaniem szczelności w dłuższym czasie. Z mojego doświadczenia wynika, że użytkownicy najczęściej szukają go wtedy, gdy zwykły miękki przewód zaczyna zbyt mocno pracować, starzeć się albo tracić precyzję prowadzenia medium. To prowadzi do kolejnego pytania: co tak naprawdę daje poliamid i dlaczego właśnie on jest tu tak popularny?
Z czego jest zrobiony i co to daje w praktyce
Najczęściej spotykany materiał to PA12, czyli poliamid 12. W porównaniu z miękkimi przewodami ma on wyraźnie lepszą stabilność wymiarową, większą odporność na ciśnienie i dobrą odporność chemiczną na wiele olejów, paliw oraz części rozpuszczalników. Właśnie dlatego przewód nie „puchnie” tak łatwo jak bardziej elastyczne materiały i lepiej trzyma parametry w instalacji, która pracuje codziennie.
W ofertach rynkowych dla przewodów PA12 spotyka się zwykle ciśnienie robocze w zakresie około 11-49 bar, ale to zależy od średnicy i serii. Zakres temperatur też nie jest jeden dla wszystkich modeli; w praktyce często pojawiają się wartości od -40°C do +80°C, a w mocniejszych odmianach katalogowych nawet szerzej. Im wyższa temperatura, tym bardziej trzeba uważać na spadek dopuszczalnego ciśnienia, bo to jeden z najczęściej pomijanych szczegółów przy doborze.
| Cecha | Co oznacza w praktyce |
|---|---|
| PA12 | Sztywniejszy i bardziej stabilny materiał niż wiele przewodów elastycznych |
| Ciśnienie robocze | Dobry wybór do większości instalacji sprężonego powietrza i sterowania |
| Temperatura pracy | Może pracować w niskich temperaturach, ale nie lubi przegrzewania |
| Odporność chemiczna | Dobrze znosi wiele olejów i paliw, ale nie jest odporny na wszystko |
| Kalibracja | Ułatwia szczelny montaż w złączkach wtykowych push-in |
Jeśli mam wskazać jedną rzecz, którą warto zapamiętać, to powiedziałbym tak: tekalan jest przewodem precyzyjnym, a nie uniwersalnym „wężem do wszystkiego”. I właśnie dlatego jego zastosowania są tak charakterystyczne.
Gdzie przewód tekalanowy sprawdza się najlepiej
Najczęściej spotyka się go w pneumatyce przemysłowej, automatyce, serwisie maszyn oraz w transporcie. Dobrze działa tam, gdzie trzeba prowadzić sprężone powietrze do siłowników, zaworów, czujników, układów sterowania albo elementów dozujących. W takich miejscach liczy się nie tylko szczelność, ale też to, żeby przewód nie zmieniał zbyt łatwo geometrii pod wpływem ciśnienia i temperatury.
W motoryzacji i pojazdach użytkowych tekalan pojawia się w układach pneumatycznych, zawieszeniach, instalacjach hamulcowych i systemach pomocniczych. Trzeba jednak uważać na zgodność z konkretnym zastosowaniem, bo nie każdy przewód PA12 nada się do każdego układu w pojeździe. Tu już nie wystarczy sama „sztywność materiału” - liczy się jeszcze norma, odporność na warunki zewnętrzne i wymagania producenta.W praktyce tekalan wybiera się też w liniach, gdzie ważna jest czystość prowadzenia medium i łatwy serwis. To materiał wygodny dla utrzymania ruchu, bo dobrze współpracuje ze złączkami wtykowymi i nie wymaga skomplikowanego montażu, jeśli instalacja jest zaprojektowana rozsądnie. To naturalnie prowadzi do pytania: jak dobrać właściwy przewód, żeby nie przepłacić i nie kupić czegoś za słabego?
Jak dobrać przewód i złączki bez zgadywania
W doborze nie zaczynam od ceny, tylko od trzech rzeczy: ciśnienia, temperatury i średnicy. Dopiero potem patrzę na długość odcinka, promień gięcia, sposób prowadzenia i typ złączki. Jeśli instalacja pracuje przy 6-8 bar, nie wybieram przewodu „na styk”, tylko z zapasem, bo w realnym układzie pojawiają się skoki ciśnienia, drgania i starzenie materiału.
Przeczytaj również: Podłączenie zaworu zwrotnego do kompresora - Instrukcja krok po kroku
Jak czytać oznaczenie przewodu
Na przewodach spotyka się zapisy w rodzaju 10x8 albo 12x9. Zwykle pierwsza liczba oznacza średnicę zewnętrzną, a druga wewnętrzną. To ważne, bo przy wyborze nie chodzi wyłącznie o „średnicę”, ale o to, ile ścianki ma przewód i jak wpłynie to na przepływ oraz wytrzymałość.
| Oznaczenie | Co oznacza | Praktyczny wniosek |
|---|---|---|
| 6x4 | 6 mm zewnętrznie, 4 mm wewnętrznie | Dobry do krótszych linii sterujących i mniejszych przepływów |
| 10x8 | 10 mm zewnętrznie, 8 mm wewnętrznie | Popularny kompromis między przepływem a odpornością |
| 12x9 | 12 mm zewnętrznie, 9 mm wewnętrznie | Lepszy tam, gdzie potrzebny jest większy przepływ i stabilność |
Przy złączkach warto sprawdzić, czy są to elementy push-in, czyli wtykowe. Tego typu złączka pozwala wsunąć przewód do oporu i uzyskać szczelne połączenie bez skomplikowanego skręcania. Dla serwisu to duża zaleta, ale działa dobrze tylko wtedy, gdy przewód jest dobrze przycięty, odpowiednio skalibrowany i nie ma uszkodzonej krawędzi. Następny krok to porównanie tekalanu z innymi popularnymi materiałami, bo dopiero wtedy widać, kiedy rzeczywiście ma przewagę.
Tekalan a PU, PVC i guma różnią się bardziej niż się wydaje
W rozmowach technicznych często wrzuca się wszystkie przewody do jednego worka, a to błąd. Tekalan nie jest po prostu „kolejnym wężem” - ma inną sztywność, inną odporność i inne zachowanie przy montażu niż PU, PVC czy guma. To właśnie ten wybór decyduje, czy instalacja będzie pracować stabilnie, czy po kilku miesiącach zacznie sprawiać drobne, ale kosztowne problemy.
| Materiał | Największa zaleta | Największe ograniczenie | Kiedy wybrać |
|---|---|---|---|
| Tekalan / PA12 | Wysoka stabilność wymiarowa i dobra odporność ciśnieniowa | Mniejsza elastyczność niż PU | Instalacje pneumatyczne, sterowanie, pojazdy, układy wymagające precyzji |
| PU | Duża elastyczność i łatwe prowadzenie w ruchu | Zwykle niższa odporność ciśnieniowa i mniejsza sztywność | Elementy ruchome, częste zginanie, krótkie przyłącza narzędzi |
| PVC | Niska cena i prosty dobór | Gorsza odporność mechaniczna i starzenie w trudniejszych warunkach | Lekkie, mało wymagające aplikacje |
| Guma | Dobra odporność na drgania i elastyczność | Większa masa i mniej kompaktowe prowadzenie | Miejsca narażone na wibracje lub potrzebę miękkiego prowadzenia |
Jeśli miałbym ująć to jednym zdaniem, powiedziałbym tak: tekalan wygrywa tam, gdzie potrzebna jest precyzja i odporność, a nie maksymalna miękkość. To robi różnicę zwłaszcza w instalacjach, które mają działać długo i bez częstych poprawek. Skoro materiał już jest jasny, zostaje jeszcze praktyka montażu, bo to właśnie tam najczęściej pojawiają się błędy.
Montaż i typowe błędy, które potem kosztują czas
Najczęstszy problem zaczyna się od pozornie drobnych rzeczy. Przewód jest przycięty pod kątem, wsunięty tylko częściowo albo załamany przy wejściu do złączki. Na oko wszystko wygląda dobrze, ale po uruchomieniu pojawia się nieszczelność, spadek wydajności albo szybkie zużycie końcówki. W pneumatyce takie błędy bywają bardziej irytujące niż spektakularne, bo nie zawsze widać je od razu.
- Przecinaj przewód prosto, najlepiej ostrym narzędziem, żeby krawędź była równa.
- Nie wciskaj przewodu na siłę, jeśli średnica nie zgadza się ze złączką.
- Nie prowadź go z ostrym łukiem przy samym wyjściu ze złączki.
- Unikaj kontaktu z gorącymi elementami i ruchomymi krawędziami bez zabezpieczenia.
- Nie zakładaj, że jeden przewód nada się do każdego medium - sprawdź zgodność z olejem, paliwem albo wodą, jeśli to nie jest czyste powietrze.
- Przy instalacjach zewnętrznych pamiętaj o promieniowaniu UV, mrozie i drganiach.
W praktyce najbardziej niedoceniany jest promień gięcia, czyli minimalny łuk, jaki przewód może zrobić bez utraty właściwości. Zbyt ciasne prowadzenie nie zawsze kończy się natychmiastową awarią, ale skraca życie całego odcinka. I właśnie dlatego ostatnia rzecz, którą warto sprawdzić przed zakupem, nie dotyczy samego materiału, tylko warunków pracy całej instalacji.
Co jeszcze sprawdzić przed zakupem przewodu do swojej instalacji
Jeśli instalacja ma pracować latami, nie kupuję przewodu tylko dlatego, że pasuje średnicą. Sprawdzam jeszcze medium, temperaturę otoczenia, sposób prowadzenia, drgania i wymagania producenta urządzenia. To szczególnie ważne w halach, gdzie obok pneumatyki pracuje olej, pył, wysoka temperatura albo częste mycie. W takich warunkach przewód, który katalogowo wygląda dobrze, może okazać się przeciętnym wyborem.
Warto też zwrócić uwagę na kolor i oznaczenie odcinków, jeśli instalacja ma kilka obiegów. To nie jest detal estetyczny, tylko praktyczny sposób na szybszy serwis i mniejsze ryzyko pomyłki przy podłączaniu. W pracy technicznej właśnie takie drobiazgi oszczędzają najwięcej czasu.
Jeśli mam zostawić jedną rzecz jako wniosek, to tę: tekalan najlepiej traktować jako precyzyjny przewód do pneumatyki, a nie jako materiał „do wszystkiego”. Gdy dobierzesz go pod ciśnienie, temperaturę i złączki, odwdzięcza się stabilną pracą i prostym serwisem. Gdy pominiesz któryś z tych warunków, problem zwykle wraca szybciej, niż by się chciało.
