W pneumatyce te pojęcia bywają używane zamiennie, ale w praktyce różnica ma znaczenie dla doboru czujnika, generatora i całej aplikacji. Podciśnienie a próżnia to nie tylko spór o słowa: od tego zależy, czy poprawnie odczytasz manometr, policzysz siłę chwytu i dobierzesz osprzęt do transportu, chwytania albo testów szczelności. W tym tekście rozkładam temat na proste elementy i pokazuję, gdzie kończy się wygodny skrót myślowy, a zaczyna techniczna precyzja.
Najkrócej: oba pojęcia opisują ciśnienie poniżej atmosferycznego, ale różnią się punktem odniesienia i zastosowaniem
- W technice podciśnienie zwykle mierzy się względem atmosfery, dlatego na skali pojawia się znak ujemny.
- Próżnia w ujęciu ścisłym odnosi się do bardzo niskiego ciśnienia, a w fizyce do odniesienia absolutnego.
- W pneumatyce najczęściej chodzi o podciśnienie robocze, nie o próżnię laboratoryjną.
- Ten sam układ może dawać inne wskazania na bar(g), mbar(e) i bar(a), jeśli używasz innego punktu odniesienia.
- Siła chwytu zależy nie tylko od „mocy” podciśnienia, ale też od powierzchni, szczelności i wysokości nad poziomem morza.
Jak odróżniam podciśnienie od próżni w praktyce
Ja patrzę na to w ten sposób: podciśnienie to stan, w którym ciśnienie jest niższe od atmosferycznego, a próżnia to ogólniej obszar bardzo niskiego ciśnienia. W technice pneumatycznej oba pojęcia często się zbliżają, bo urządzenia opisuje się względem atmosfery, czyli z użyciem skali względnej. W nauce i przy pomiarach specjalistycznych częściej wchodzi do gry ciśnienie bezwzględne, liczone od zera absolutnego.
| Cecha | Podciśnienie | Próżnia | Co to znaczy dla Ciebie |
|---|---|---|---|
| Punkt odniesienia | Atmosfera | Najczęściej atmosfera albo zero absolutne, zależnie od kontekstu | To samo urządzenie może być opisane inaczej, jeśli zmienisz skalę |
| Sposób zapisu | Wartości ujemne względem atmosfery, np. -600 mbar(e) | Wartości bezwzględne, np. 400 mbar(a) | Jeśli mieszasz skale, łatwo pomylić wynik o około 1 bar |
| Typowe użycie | Chwytanie, przenoszenie, pakowanie, automatyka | Zakresy techniczne, laboratoria, elektronika, pomiary specjalne | W pneumatyce najczęściej wystarcza podciśnienie robocze |
| Praktyczny sens | „Ile brakuje do atmosfery” | „Jak niskie jest ciśnienie samo w sobie” | To rozróżnienie pomaga dobrać właściwy czujnik i osprzęt |
Warto zapamiętać jeszcze jedną rzecz: idealna próżnia to punkt zerowy skali bezwzględnej, a nie stan, który łatwo osiągnąć w hali produkcyjnej. W realnych układach liczy się nie ideał, tylko to, czy system utrzyma element i zrobi to stabilnie w zadanym czasie. To prowadzi nas do pytania, jak te wartości w ogóle mierzyć.
Dlaczego ten sam układ pokazuje inne wartości na różnych miernikach
Różnica najczęściej bierze się z tego, że jeden miernik pokazuje ciśnienie względne, a drugi bezwzględne. W praktyce spotkasz oznaczenia bar(g) lub mbar(e) dla ciśnienia odniesionego do atmosfery oraz bar(a) albo mbar(a) dla ciśnienia odniesionego do zera absolutnego. To nie jest detal z laboratoriów fizycznych. W pneumatyce taki błąd potrafi zmienić cały projekt.
- 0 bar(g) oznacza ciśnienie atmosferyczne.
- 1 bar(a) to w przybliżeniu ciśnienie atmosferyczne na poziomie morza, czyli około 1000 mbar(a).
- -600 mbar(e) i 400 mbar(a) mogą opisywać ten sam stan, tylko w innej skali.
Najbardziej praktyczny błąd pojawia się wtedy, gdy ktoś odczytuje wynik z nieodpowiednią referencją. Zdarza się to przy doborze czujników, przy testach szczelności i przy komunikacji między działem utrzymania ruchu a dostawcą urządzeń. Jeśli jedna strona mówi o bar(g), a druga o bar(a), różnica może wynieść niemal 1 bar i cała rozmowa robi się pozornie poprawna, ale technicznie błędna.
Znaczenie ma też wysokość nad poziomem morza. Przy poziomie morza ciśnienie atmosferyczne wynosi około 1013 mbar, na wysokości 600 m spada mniej więcej do 938 mbar, a na 2000 m do około 763 mbar. To oznacza, że generator ustawiony na 80% podciśnienia da około -810 mbar(e) na poziomie morza, ale już tylko około -610 mbar(e) na wysokości 2000 m. Dla przyssawek to realna różnica, bo siła trzymania spada proporcjonalnie do uzyskanego podciśnienia.
Jeśli chcesz szybko oszacować siłę chwytu, możesz użyć prostego wzoru: F = Δp × A, czyli różnica ciśnień razy powierzchnia. Przy przyssawce o średnicy 40 mm i różnicy około 0,6 bar dostajesz teoretycznie w przybliżeniu 75 N, ale w praktyce wynik będzie niższy przez nieszczelności, stan powierzchni i wymagany zapas bezpieczeństwa. I właśnie dlatego sama liczba na manometrze nigdy nie wystarcza. To naturalnie prowadzi do sposobu, w jaki podciśnienie powstaje.
Jak podciśnienie powstaje w układzie pneumatycznym

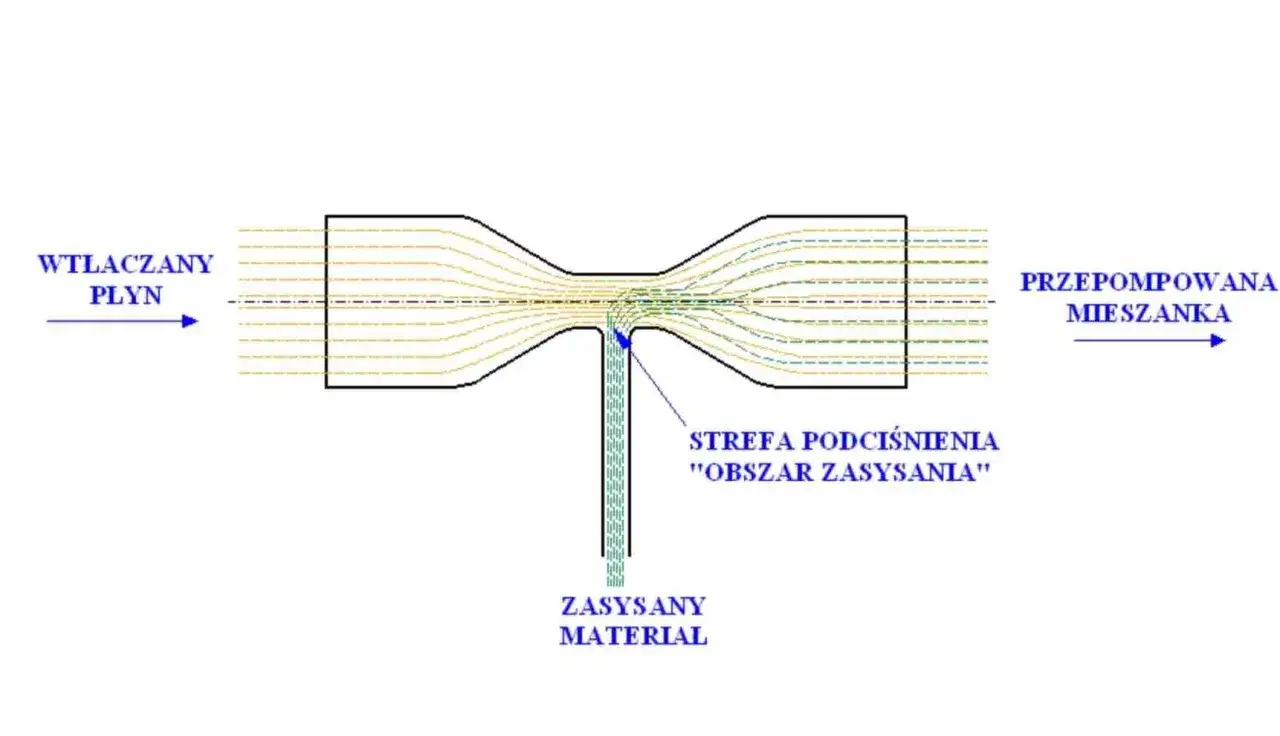

W pneumatyce podciśnienie najczęściej tworzy eżektor, czyli generator pracujący na zasadzie dyszy Venturiego. Sprężone powietrze trafia do zwężki, przyspiesza, a jego ciśnienie statyczne spada. W efekcie w strefie za dyszą tworzy się obszar niższego ciśnienia i układ zaczyna zasysać powietrze z linii podciśnieniowej.
Cały proces jest prosty, ale skuteczny, zwłaszcza tam, gdzie liczy się szybki cykl pracy. W typowym układzie masz kilka podstawowych elementów:
- generator podciśnienia albo eżektor, który wytwarza różnicę ciśnień,
- przyssawkę, która kontaktuje się z detalem,
- zawór, który włącza i odcina przepływ,
- czujnik podciśnienia, który kontroluje poziom uchwytu,
- filtr, który chroni układ przed pyłem i drobnymi zanieczyszczeniami,
- tłumik, który ogranicza hałas na wylocie.
W praktyce widzę tu ważny kompromis: eżektor jest szybki i prosty, ale zużywa sprężone powietrze. Jeśli podciśnienie ma być utrzymywane bardzo długo, koszt energii potrafi rosnąć szybciej niż przy mechanicznej pompie próżniowej. Gdy cykl trwa sekundy i liczy się dynamika, eżektor bywa rozsądnym wyborem. Gdy czas podtrzymania jest długi, trzeba policzyć ekonomię bardziej bezlitośnie. Od tego już tylko krok do pytania, kiedy wystarcza zwykłe podciśnienie, a kiedy naprawdę potrzebujesz głębszej próżni.
Kiedy wystarcza podciśnienie robocze, a kiedy potrzebna jest głębsza próżnia
W większości zastosowań pneumatycznych nie potrzebujesz „mocnej próżni” w potocznym sensie. Wystarcza stabilne podciśnienie robocze, które pozwala chwycić, podnieść, przesunąć albo ustawić element. Inaczej wygląda to w laboratoriach, elektronice, technologiach powlekania czy w procesach specjalistycznych, gdzie ważniejsza jest kontrola bardzo niskiego ciśnienia niż sama funkcja chwytu.
| Zastosowanie | Najczęściej potrzebny poziom | Co jest ważniejsze niż „maksimum” |
|---|---|---|
| Chwytanie blach, kartonów i folii | Podciśnienie robocze | Szczelność, powierzchnia styku, szybki czas reakcji |
| Pakowanie i pick-and-place | Stabilne podciśnienie, zwykle w krótkich cyklach | Przepływ, powtarzalność i kontrola detalu |
| Testy szczelności | Najczęściej ciśnienie bezwzględne i precyzyjny pomiar | Referencja pomiaru i stabilność układu |
| Laboratoria, elektronika, powlekanie | Głębsza próżnia | Dokładność, czystość medium i kontrola procesu |
Jeżeli projektuję układ, zawsze zaczynam od odpowiedzi na trzy pytania: co chwytam, jak długo trzymam i jak szczelny jest detal. Dla powierzchni porowatej ważniejszy bywa przepływ niż sama wartość podciśnienia, bo powietrze po prostu ucieka przez materiał. Dla cienkiej blachy z kolei zbyt agresywne podciśnienie może dać deformację, choć liczba na manometrze wygląda imponująco. Właśnie tutaj teoria często przegrywa z geometrią i jakością powierzchni. To naturalnie prowadzi do najczęstszych błędów przy doborze układu.
Najczęstsze błędy, przez które układ traci skuteczność
W tej części nie chodzi o teorię, tylko o błędy, które widzę najczęściej przy wdrożeniach. Zwykle problem nie polega na tym, że „brakuje próżni”, tylko na tym, że ktoś źle zdefiniował wymagania albo pomylił skalę pomiaru.
- Mieszanie bar(g) z bar(a) - ten sam wynik opisany inną referencją wygląda poprawnie, ale oznacza coś innego.
- Zakładanie, że większe podciśnienie zawsze pomaga - przy szczelnym detalu tak, przy porowatym albo delikatnym niekoniecznie.
- Ignorowanie wysokości i warunków otoczenia - na różnych lokalizacjach ten sam generator daje inną realną siłę chwytu.
- Pomijanie przepływu - mocny odczyt bez odpowiedniego przepływu nie uratuje układu przy nieszczelnościach.
- Zły dobór przyssawki - czasem lepsza jest większa powierzchnia kontaktu niż „mocniejsza” nastawa generatora.
- Brak filtracji i kontroli zanieczyszczeń - pył, olej i wilgoć szybko obniżają powtarzalność.
Najprostsza zasada, którą stosuję, brzmi tak: najpierw wybieram właściwą referencję pomiaru, potem sprawdzam warunki procesu, a dopiero na końcu dobieram urządzenie. To oszczędza więcej czasu niż szukanie „mocniejszego” generatora na ślepo. Jeśli układ ma działać niezawodnie, musi być policzony pod realny detal, realną wysokość i realny czas cyklu, a nie pod optymistyczny katalog. I właśnie to jest granica między rozwiązaniem, które tylko wygląda dobrze, a rozwiązaniem, które naprawdę pracuje.
Co naprawdę decyduje o skuteczności układu podciśnieniowego
Jeśli miałbym zostawić jedną praktyczną myśl, to byłaby ona bardzo prosta: w pneumatyce nie wygrywa ten układ, który pokazuje „największy minus”, tylko ten, który utrzymuje stabilną różnicę ciśnień w konkretnym procesie. W praktyce decydują referencja pomiaru, szczelność, przepływ, powierzchnia chwytu i warunki otoczenia. Gdy te elementy są dobrze dobrane, podciśnienie wystarcza w większości aplikacji. Gdy są źle dobrane, nawet dobra próżnia niewiele pomoże.
Dlatego przy kolejnej specyfikacji nie zatrzymuj się na samym hasle. Sprawdź, czy mowa o ciśnieniu względnym czy bezwzględnym, czy układ pracuje na poziomie morza czy wysoko ponad nim i czy zadanie wymaga szybkiego chwytu, czy długiego podtrzymania. To właśnie te szczegóły robią największą różnicę.
