Najważniejsze rzeczy, które warto wiedzieć przed wyborem manometru do pneumatyki
- KFM to marka związana dziś z WIKA Polska, a w praktyce chodzi o analogowe przyrządy do pomiaru ciśnienia.
- W pneumatyce najczęściej sens mają zakresy 0–10 bar lub 0–16 bar, bo zbyt szeroka skala pogarsza czytelność.
- Do bardzo niskich ciśnień, zwykle poniżej 690 mbar, lepszy bywa manometr kapsułowy.
- Na wybór wpływają też: średnica tarczy, klasa dokładności, gwint i odporność na drgania.
- Przy suchym, czystym powietrzu wystarcza zwykle wersja standardowa, ale media zabrudzone albo agresywne wymagają innej konstrukcji.
- Najczęstszy błąd to dopasowanie przyrządu do ceny, a nie do realnego zakresu pracy instalacji.
Czym jest ten manometr i gdzie sprawdza się w pneumatyce

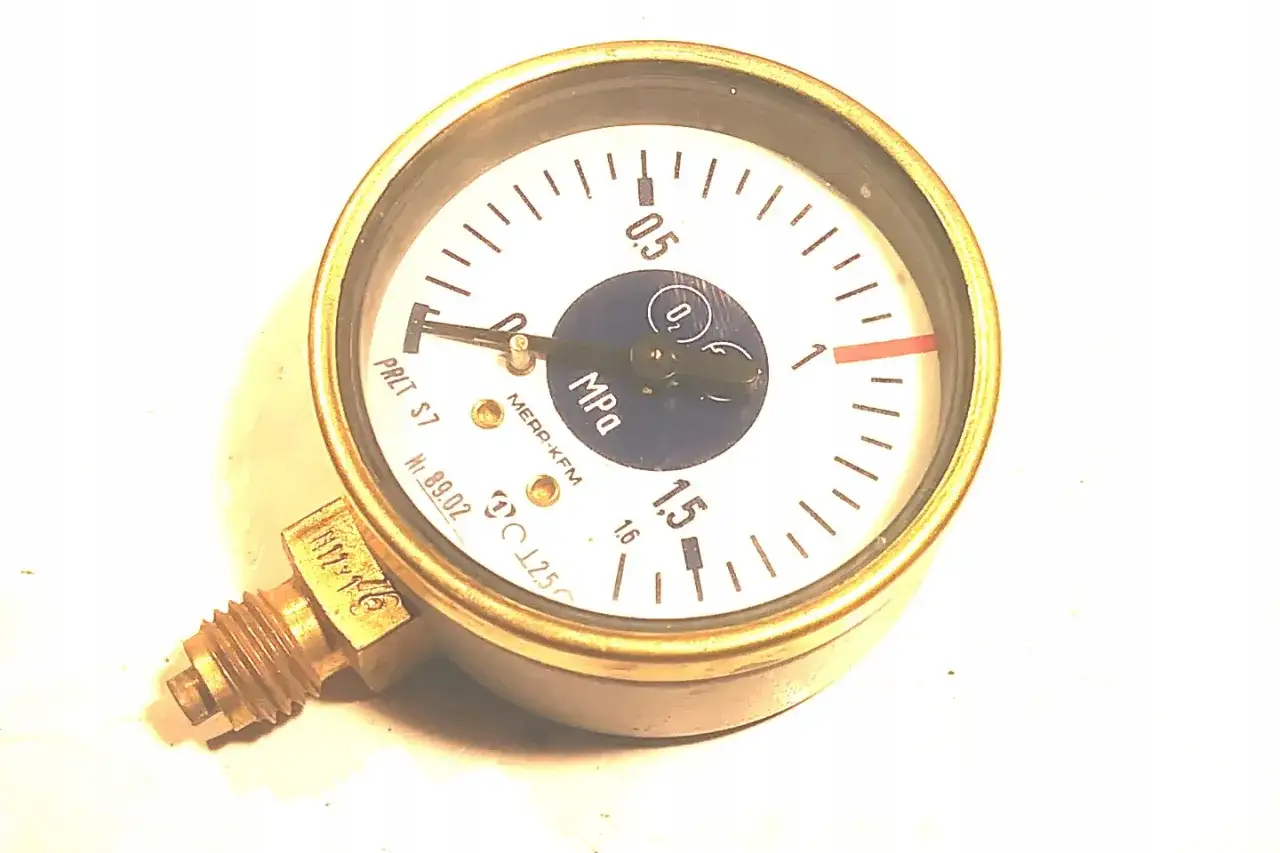

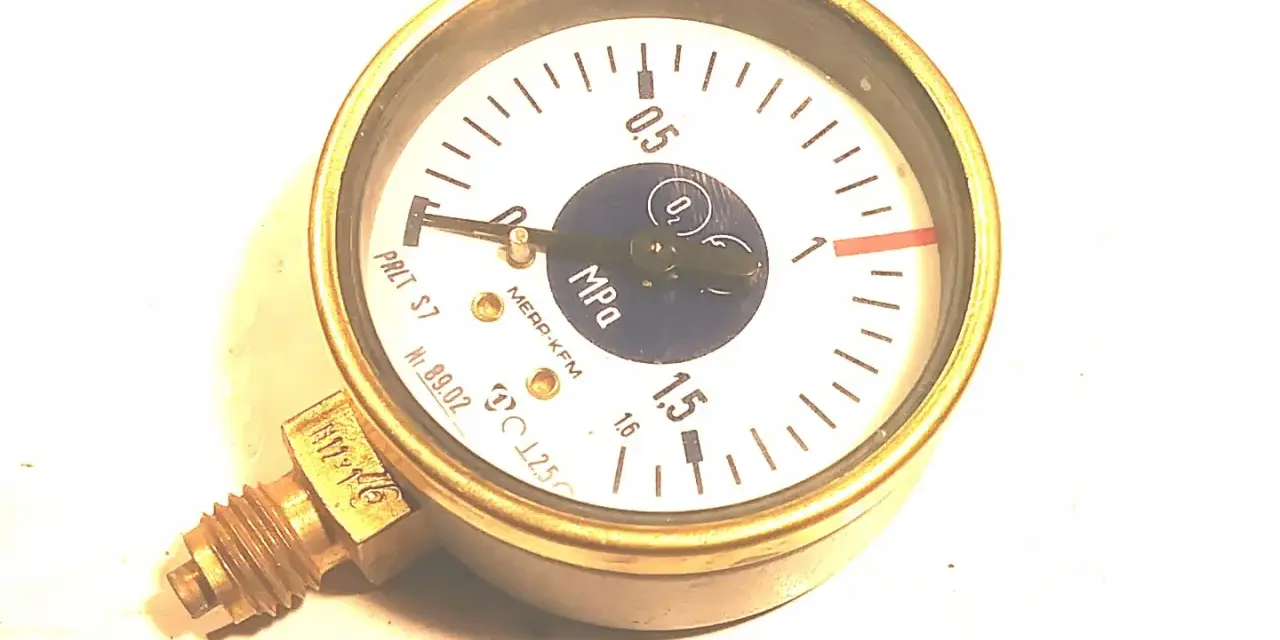

KFM to marka z długą historią w pomiarze ciśnienia, dziś kontynuowana przez WIKA Polska. Dla użytkownika ważniejsze od samej nazwy jest jednak to, że mówimy o mechanicznym przyrządzie, który pokazuje nadciśnienie względem atmosfery, a nie jakąś abstrakcyjną wartość z katalogu. W układach pneumatycznych taki odczyt jest potrzebny niemal wszędzie: przy sprężarce, na zbiorniku, przy reduktorze, w stacji przygotowania powietrza i na liniach zasilających maszyny.
W praktyce patrzę na ten przyrząd jak na szybki test kondycji instalacji. Jeśli wskazówka stoi równo, a ciśnienie trzyma się w założonym przedziale, operator albo technik utrzymania ruchu od razu wie, że układ działa poprawnie. Jeśli wskazanie faluje, spada albo nie wraca do zera, to często pierwszy sygnał, że trzeba szukać problemu w nieszczelności, pulsacji albo zużyciu elementów układu.
To właśnie dlatego dobór skali i konstrukcji jest ważniejszy, niż wygląda na pierwszy rzut oka. Zbyt duży zakres daje mało czytelny odczyt, a zbyt czuła konstrukcja w złych warunkach szybko zaczyna przekłamywać wynik. Następny krok to dobór parametrów, który naprawdę pasuje do instalacji.
Jak dobrać zakres, średnicę i dokładność
Ja zaczynam od trzech pytań: jakie jest ciśnienie robocze, gdzie stoi przyrząd i czy odczyt ma być szybki z dystansu, czy tylko kontrolny. Dopiero potem patrzę na klasę dokładności i gwint. W pneumatyce te szczegóły decydują o tym, czy manometr będzie pomagał, czy tylko „wisiał” na instalacji.| Parametr | Co oznacza | Praktyczna wskazówka |
|---|---|---|
| Zakres wskazań | Pełny przedział, w którym skala pokazuje ciśnienie | Przy układzie pracującym na 6 bar zwykle lepszy jest zakres 0–10 bar niż 0–40 bar, bo wskazówka pracuje czytelniej |
| Średnica tarczy | Nominalna wielkość obudowy, często oznaczana jako NS | W katalogach spotyka się NS 40, 50, 63, 80, 100, 160 i 250; do maszyn i szaf często wybieram 63 lub 100 mm |
| Klasa dokładności | Dopuszczalny błąd wskazania w procentach pełnej skali | Klasa 1.6 przy zakresie 0–10 bar oznacza maksymalnie 0.16 bar odchyłki, a klasa 2.5 - 0.25 bar |
| Przyłącze | Gwint, którym manometr łączy się z instalacją | W pneumatyce często spotyka się G1/8, G1/4 i G1/2; przed zakupem trzeba sprawdzić gwint na reduktorze albo bloku serwisowym |
| Pozycja złącza | Miejsce wyjścia przyłącza względem tarczy | Na panelu wygodniejsze bywa wyjście tylne, a w linii rurowej częściej sprawdza się dolne |
Warto też pamiętać, że standard branżowy opiera się na skali w bar, a nie na przypadkowych jednostkach. Jeśli instalacja jest czytelna dla kilku osób na zmianie, to prosty zakres i większa tarcza zwykle dają lepszy efekt niż „bardziej precyzyjny” model, którego nikt nie odczyta bez schylania się. Gdy jednak ciśnienie jest bardzo niskie, sama średnica tarczy nie wystarczy - potrzebna jest inna konstrukcja elementu pomiarowego.
Kiedy wybrać wersję kapsułową, a kiedy klasyczną
Jak podaje WIKA, przy bardzo niskich ciśnieniach poniżej 690 mbar standardowy manometr z rurką Bourdona przestaje być najlepszym wyborem. Wtedy lepiej sprawdza się element kapsułowy, czyli czuła komora z dwóch połączonych membran, która reaguje na niewielkie zmiany ciśnienia. To ważne szczególnie w niskociśnieniowej pneumatyce, w układach próżniowych i przy monitorowaniu bardzo lekkich nadciśnień.
| Typ | Najlepsze zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| Klasyczny manometr z rurką Bourdona | Standardowe sprężone powietrze, zwykle od około 0.6 bar wzwyż | Uniwersalny, trwały, dobry do większości instalacji | Słabiej radzi sobie przy bardzo niskich ciśnieniach |
| Manometr kapsułowy | Bardzo niskie ciśnienia, zwykle 2.5–600 mbar, suche gazy | Duża czułość, czytelny odczyt małych zmian | Tylko dla suchych mediów gazowych; ciecz w układzie może zafałszować wynik |
| Wersja z separatorem membranowym | Media agresywne, gorące, zabrudzone lub trudne dla mechanizmu | Chroni mechanizm pomiarowy przed medium | Droższa i zwykle zbędna w czystym sprężonym powietrzu |
To daje prostą zasadę wyboru: im wyższe i stabilniejsze ciśnienie, tym prostsza konstrukcja wystarczy. Im niższy zakres i bardziej wymagające medium, tym większe znaczenie ma czułość elementu i odporność na warunki pracy. W pneumatyce najczęściej wygrywa rozsądny kompromis, a nie najbardziej rozbudowana wersja.
Jak montaż i warunki pracy wpływają na odczyt
W instalacji pneumatycznej sam zakup to dopiero połowa drogi. Druga połowa to montaż, który nie psuje wskazań. Jeśli przyrząd siedzi blisko sprężarki, na odcinku z pulsacją albo na elemencie mocno drgającym, wskazówka zaczyna „pływać” i trudno z niej wyczytać cokolwiek sensownego. Wtedy pomaga wersja z wypełnieniem obudowy, krótsze podłączenie albo odsunięcie punktu pomiarowego od źródła drgań.
Duże znaczenie ma też czystość medium. W wersjach niskociśnieniowych suchy gaz jest warunkiem podstawowym, bo nawet niewielka ilość cieczy potrafi stworzyć dodatkowe obciążenie hydrostatyczne i przekłamać wynik. Dlatego w liniach z kondensatem trzeba najpierw zadbać o odwadnianie, a dopiero potem o sam odczyt.
Nie bez znaczenia jest również pozycja montażu. Gdy tarcza jest ustawiona tak, że operator widzi ją pod kątem, łatwo o pomyłkę odczytu. W prostych instalacjach wydaje się to drobiazgiem, ale w praktyce właśnie takie drobiazgi powodują najwięcej błędnych decyzji serwisowych. Stąd już tylko krok do najczęstszych pomyłek przy zakupie.
Najczęstsze błędy przy doborze do sprężonego powietrza
W utrzymaniu ruchu to właśnie drobne pomyłki przy doborze przyrządu najczęściej kosztują czas. Nie dlatego, że manometr jest skomplikowany, tylko dlatego, że ludzie zakładają, iż „byle pokazywał ciśnienie” wystarczy. W pneumatyce to za mało.
- Zbyt szeroki zakres - przy układzie 6 bar manometr 0–40 bar jest mało czytelny, bo normalna praca wypada przy początku skali.
- Zbyt mała tarcza - przy odczycie z kilku metrów mały zegar jest po prostu niepraktyczny.
- Niepasujący gwint - najprostszy błąd, który potrafi zatrzymać montaż albo wymusić niepotrzebne redukcje.
- Zły typ elementu pomiarowego - kapsuła w mokrym medium albo standardowy model przy bardzo niskim ciśnieniu to proszenie się o zły wynik.
- Ignorowanie drgań - przy mocno pracującej maszynie odczyt bez tłumienia bywa niestabilny i mylący.
- Zakup bez sprawdzenia klasy dokładności - różnica między 1.6 a 2.5 jest praktyczna, nie teoretyczna, zwłaszcza przy diagnostyce usterek.
Jeśli patrzę na całość z punktu widzenia osoby technicznej, to największa oszczędność czasu nie leży w „lepszym modelu”, tylko w dobrym dopasowaniu od początku. Właśnie dlatego przed zamówieniem warto spisać kilka parametrów zamiast zgadywać na miejscu. To prowadzi prosto do krótkiej checklisty, która zamyka temat bez zbędnych komplikacji.
Co sprawdzić przed zamówieniem i serwisem
Gdy dobieram przyrząd do nowej linii albo modernizacji, zawsze zbieram te same dane: ciśnienie robocze, ciśnienie maksymalne, rodzaj medium, gwint, sposób montażu i warunki pracy. To wystarcza, żeby dobrać wersję bez przeciągania tematu na kilka rund pytań. W praktyce taka lista skraca rozmowę z dostawcą i zmniejsza ryzyko, że na miejscu okaże się, iż przyrząd nie pasuje do instalacji.
- Podaj realny zakres pracy, nie tylko wartość nominalną z dokumentacji.
- Sprawdź, czy medium jest suche, czy pojawia się kondensat, olej albo zabrudzenia.
- Zapisz gwint i pozycję przyłącza, zanim zamówisz konkretny model.
- Określ, czy odczyt ma być lokalny, z daleka, czy tylko kontrolny.
- Uwzględnij drgania, pulsację i temperaturę otoczenia.
- Jeśli instalacja pracuje na bardzo niskich ciśnieniach, wybierz wersję o odpowiednio dużej czułości.
W dobrze dobranym układzie taki przyrząd nie ma błyszczeć, tylko rzetelnie pokazywać stan instalacji. W pneumatyce to często najtańszy element, który oszczędza najwięcej czasu przy diagnostyce, a przy właściwym doborze staje się po prostu stabilnym punktem odniesienia dla całej linii.
