Sprawne podłączenie zaworu zwrotnego w kompresorze decyduje o tym, czy sprężarka startuje lekko, trzyma ciśnienie w butli i nie cofa powietrza do pompy po wyłączeniu. W praktyce liczą się trzy rzeczy: kierunek przepływu, port do odprężnika i szczelne połączenie z króćcem zbiornika. Poniżej pokazuję, jak w praktyce podejść do pytania: zawór zwrotny do kompresora jak podłączyć, żeby nie pomylić strony pompy, butli i cienkiej rurki od presostatu.
Najważniejsze jest połączenie zaworu po stronie butli i odciążnika, a nie przypadkowe wpięcie w układ
- Zawór zwrotny montuje się między pompą a zbiornikiem, a strzałka na korpusie ma wskazywać kierunek do butli.
- Cienka rurka od presostatu idzie do portu odprężnika w zaworze albo do króćca współpracującego z tym portem.
- Przed montażem trzeba odłączyć zasilanie i spuścić całe ciśnienie z układu.
- Zawór bezpieczeństwa na zbiorniku nie zastępuje zaworu zwrotnego.
- Po montażu trzeba sprawdzić szczelność i to, czy kompresor startuje bez przeciążenia.

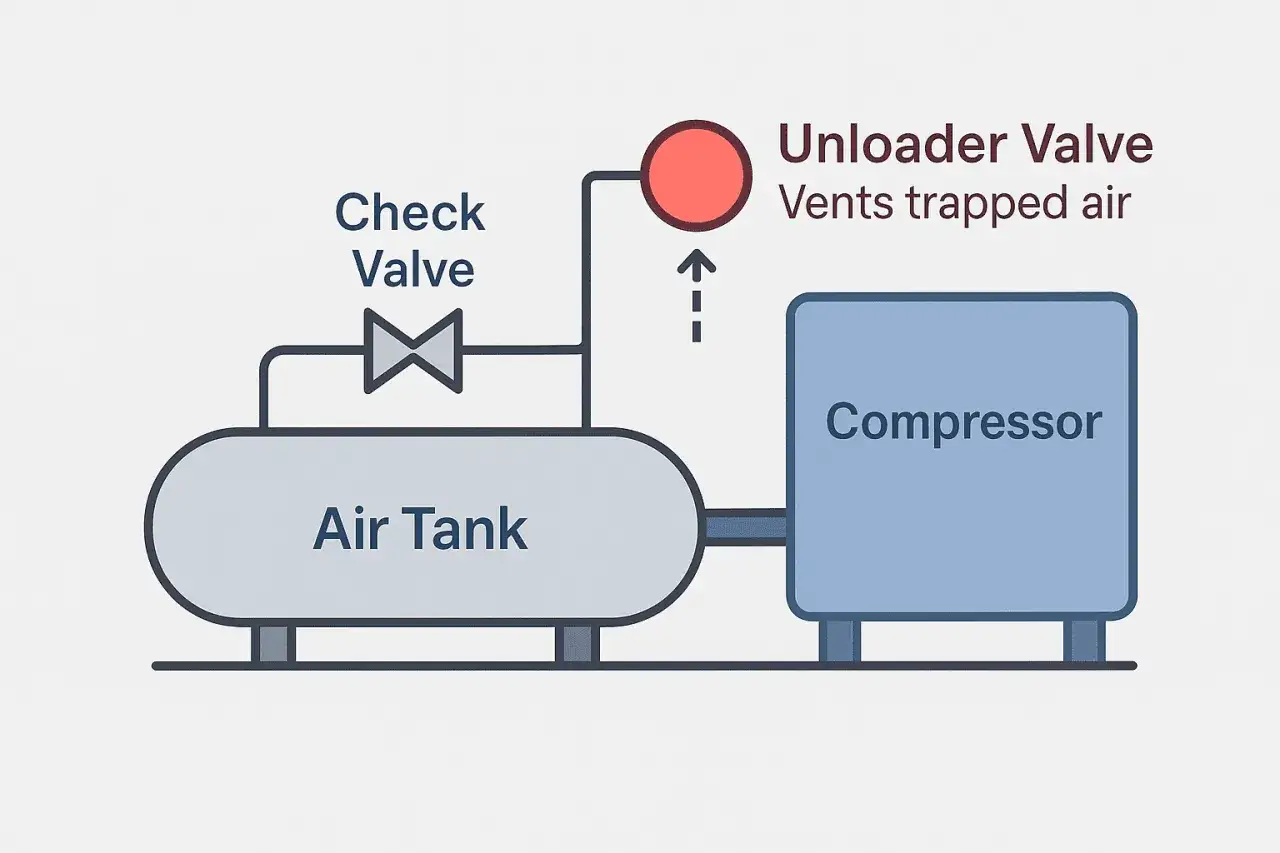

Gdzie w układzie pracuje zawór zwrotny i co naprawdę robi
Ja zawsze zaczynam od rozdzielenia dwóch funkcji, które w kompresorze łatwo pomylić. Zawór zwrotny utrzymuje sprężone powietrze w zbiorniku, a odciążnik presostatu upuszcza ciśnienie z odcinka między pompą a zaworem, żeby silnik nie ruszał pod obciążeniem. Jeśli to połączenie jest źle zrobione, układ zaczyna buczeć przy starcie, syczeć po wyłączeniu albo tracić szczelność tam, gdzie nie powinien.
| Element | Rola w układzie | Co się dzieje, gdy jest źle podłączony |
|---|---|---|
| Zawór zwrotny | Nie pozwala cofnąć się powietrzu z butli do pompy | Kompresor ciężko startuje albo traci ciśnienie po postoju |
| Port odprężnika | Upuszcza ciśnienie z krótkiego odcinka przy pompie | Silnik startuje pod obciążeniem i może wybijać zabezpieczenie |
| Zawór bezpieczeństwa | Chroni zbiornik przed nadmiernym ciśnieniem | Nie rozwiązuje problemu cofania powietrza i nie zastępuje check valve |
W większości kompresorów zawór jest wkręcony bezpośrednio w króciec zbiornika, a od strony pompy dochodzi do niego sztywna rurka tłoczna. Kiedy już wiem, który króciec odpowiada za co, przechodzę do samego montażu, bo tu najłatwiej zrobić błąd na zaledwie jednym gwincie.
Jak podłączyć go krok po kroku
Przy takim montażu nie idę na skróty. Nawet przy małej sprężarce jedna pomyłka w kolejności połączeń potrafi potem dać objawy, które wyglądają jak awaria silnika, a w rzeczywistości są tylko skutkiem złego wpięcia zaworu.
- Wyłącz kompresor z prądu i spuść całe ciśnienie ze zbiornika.
- Otwórz osłonę lub dojście do zaworu i sprawdź, gdzie wchodzi przewód z pompy.
- Odczytaj kierunek przepływu na korpusie. Strzałka ma prowadzić od pompy do butli.
- Wkręć zawór w króciec zbiornika, używając uszczelnienia przeznaczonego do gwintów rurowych.
- Podłącz rurkę tłoczną z pompy do wejścia zaworu.
- Jeśli model ma dodatkowy port, podepnij do niego cienką rurkę odprężnika z presostatu.
- Dokręć wszystko z wyczuciem. Nie dociskam na siłę cienkich rurek, bo łatwo je zagnieść albo pękną przy korpusie.
- Po złożeniu robię próbę szczelności i obserwuję, czy po wyłączeniu kompresora słychać tylko krótki upust, a nie stały przeciek.
Na gwintach rurowych stosuję uszczelnienie tylko tam, gdzie rzeczywiście uszczelnia ono połączenie. Przy złączkach skręcanych i stożkowych nie dokładam grubej warstwy materiału, bo wtedy częściej psuję geometrię połączenia, niż pomagam. Jeśli zawór ma osobny port pod odprężnik, to właśnie on decyduje o tym, czy sprężarka ruszy lekko, czy będzie próbowała startować „na ciężko”.
Gdy sam montaż mam już opanowany, zostaje druga decyzja: czy kupiony korpus w ogóle pasuje do danego kompresora. I tu właśnie najczęściej widać różnicę między szybkim zakupywaniem części a świadomym doborem elementu.
Jak dobrać właściwy model i nie kupić części na oko
W praktyce nie wybieram zaworu tylko po tym, że „mniej więcej wygląda tak samo”. W kompresorach liczy się gwint, liczba portów i to, czy dany model ma króciec dla odciążnika. Przy popularnych, małych sprężarkach warsztatowych spotyka się układy z przyłączami 1/2", 3/8" i 1/8", ale w większych zbiornikach pojawiają się też inne zestawy gwintów i większe korpusy.
| Co sprawdzam | Dlaczego to ważne | Na co patrzę w praktyce |
|---|---|---|
| Gwint do zbiornika | Musi pasować do króćca butli | Mierzę średnicę i typ gwintu, zamiast kupować „na oko” |
| Gwint od strony pompy | Tu dochodzi przewód tłoczny | Sprawdzam, czy rurka i nakrętka mają właściwy rozmiar |
| Port odprężnika | Bez niego start bywa ciężki | Szukam króćca pod cienką rurkę, często w okolicach 1/8" |
| Ciśnienie robocze | Część musi wytrzymać parametry sprężarki | Do typowych kompresorów warsztatowych zwykle wystarcza okolica 8-10 bar |
| Materiał korpusu | Wpływa na trwałość i odporność na korozję | Najczęściej spotykam mosiądz lub stop cynku; bardzo tani odlew bywa krótkowieczny |
Na polskim rynku w 2026 r. proste zawory do małych kompresorów zwykle kosztują około 20-25 zł, a modele z dodatkowymi przyłączami i lepszym korpusem najczęściej około 60-70 zł i więcej. Sama cena nie gwarantuje sukcesu, ale często mówi mi, czy kupuję prostą część zamienną, czy element łatwiejszy do poprawnego wpięcia w układ. Kiedy model jest już właściwy, najwięcej problemów i tak robią drobne błędy montażowe.
Najczęstsze błędy przy montażu i ich objawy
Tu widać praktykę najlepiej. Dobrze podłączony zawór zwrotny pracuje właściwie bezgłośnie, a źle podłączony od razu zostawia po sobie ślad: buczenie przy starcie, syczenie po wyłączeniu albo spadek ciśnienia tam, gdzie nie powinno być żadnego przepływu.
| Objaw | Co zwykle jest nie tak | Co sprawdzam jako pierwsze |
|---|---|---|
| Kompresor buczy przy starcie albo wybija zabezpieczenie | Brak odciążenia albo źle podłączony port odprężnika | Czy cienka rurka z presostatu rzeczywiście trafia do właściwego króćca |
| Po wyłączeniu słychać długi, ciągły syk | Zawór nie trzyma szczelności | Gniazdo zaworu, brud, zużyty grzybek i stan uszczelnienia |
| Powietrze cofa się do pompy | Zawór wkręcony odwrotnie albo uszkodzony | Strzałkę na korpusie i kierunek przepływu |
| Gwinty lekko syczą po montażu | Za mało uszczelnienia albo zanieczyszczony gwint | Czy połączenie jest czyste i czy uszczelnienie nie zostało nałożone zbyt grubo |
Krótki syk po wyłączeniu kompresora bywa normalny, bo wtedy działa odciążnik. Niepokoi mnie dopiero ciągły przeciek albo sytuacja, w której sprężarka przy kolejnym starcie wyraźnie „walczy” z ciśnieniem zostawionym w przewodzie. Gdy te objawy mam pod kontrolą, przechodzę do testu całego układu po uruchomieniu.
Jak sprawdzić układ po uruchomieniu
Po montażu nie zakładam od razu, że wszystko jest dobrze tylko dlatego, że kompresor się włączył. Najpierw patrzę na zachowanie układu w pierwszym cyklu pracy, bo wtedy najłatwiej wyłapać zarówno nieszczelność, jak i problem z odciążnikiem.
- Uruchamiam kompresor przy pustym albo prawie pustym zbiorniku.
- Obserwuję, czy ciśnienie rośnie równo i czy sprężarka wyłącza się w przewidzianym punkcie presostatu.
- Po wyłączeniu słucham strefy przy zaworze i presostacie. Krótki upust jest normalny, ale stałe syczenie już nie.
- Spryskuję połączenia wodą z mydłem albo preparatem do wykrywania nieszczelności.
- Po kilku minutach sprawdzam manometr. Spadek nie powinien być gwałtowny ani natychmiastowy.
- Włączam kompresor ponownie i patrzę, czy silnik rusza bez przeciążenia.
Jeśli po starcie słyszę tylko krótki dźwięk odpowietrzenia, a potem wszystko cichnie, to zwykle znaczy, że układ jest złożony poprawnie. Dopiero gdy te testy przejdą dobrze, mogę uznać montaż za naprawdę zakończony. Zdarza się jednak, że kompresor mimo to dalej syczy albo ciężko startuje, i wtedy szukam przyczyny już trochę szerzej.
Gdy kompresor dalej syczy albo ciężko startuje, sprawdzam jeszcze trzy miejsca
W takiej sytuacji nie wymieniam od razu pół sprężarki. Najpierw sprawdzam rzeczy, które najczęściej psują efekt, nawet jeśli sam zawór zwrotny jest nowy albo pozornie sprawny.
- Cienką rurkę od odprężnika - bywa zagięta, przytkana albo źle dobrana do króćca.
- Presostat - jego zawór upustowy ma się otwierać po wyłączeniu i zamykać po starcie.
- Głowicę i uszczelnienia pompy - jeśli zawór zwrotny działa, a kompresor nadal startuje ciężko, problem może być już w samym bloku pompy.
Jeśli zawór ma pęknięty korpus, mocno zużyte gniazdo albo widać wyraźne ślady korozji, zwykle bardziej opłaca się go wymienić niż czyścić na siłę. W praktyce najwięcej daje poprawny kierunek przepływu, sprawny port odprężnika i szczelny montaż, bo właśnie te trzy rzeczy decydują o tym, czy kompresor startuje lekko i pracuje bez nerwowych niespodzianek.
