Stały zbiornik ciśnieniowy w pneumatyce działa jak bufor: wyrównuje skoki poboru, odciąża sprężarkę i poprawia stabilność pracy całej instalacji. W praktyce decyduje o tym, czy układ pracuje płynnie, czy co chwilę traci ciśnienie, łapie kondensat i przyspiesza zużycie osprzętu. Poniżej rozkładam temat na konkretne części: budowę, działanie, dobór, bezpieczeństwo i wymagania, które w Polsce naprawdę mają znaczenie.
Najważniejsze fakty o zbiorniku w pneumatyce
- To bufor sprężonego powietrza, a nie zapas „na wszelki wypadek” na długie godziny pracy.
- V × P to najprostszy test formalny: po przekroczeniu 300 bar·l i przy nadciśnieniu powyżej 0,5 bar zbiornik trzeba zgłosić do UDT.
- Najbardziej odczuwalne korzyści to stabilniejsze ciśnienie, mniej startów sprężarki i łatwiejsza praca narzędzi pneumatycznych.
- O bezpieczeństwie decydują przede wszystkim zawór bezpieczeństwa, manometr, spust kondensatu i poprawna dokumentacja.
- Wybór pojemności ma sens tylko wtedy, gdy uwzględnia się rzeczywisty pobór powietrza, a nie samą moc sprężarki.

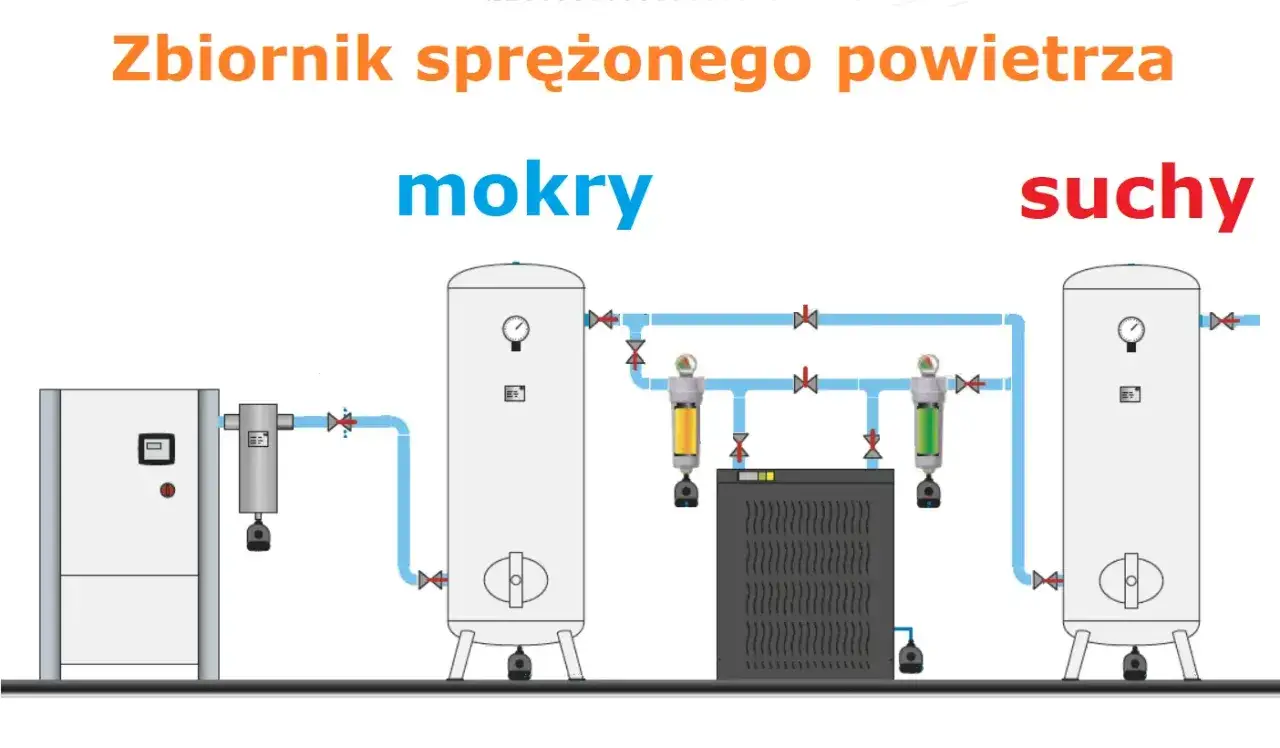

Jak taki zbiornik pracuje w układzie sprężonego powietrza
Ja patrzę na taki element przede wszystkim jak na magazyn energii dla instalacji. Sprężarka tłoczy powietrze do zbiornika, a ten oddaje je wtedy, gdy pobór chwilowo rośnie albo gdy narzędzie pneumatyczne potrzebuje większego przepływu niż ten, który akurat daje kompresor. Dzięki temu ciśnienie nie spada gwałtownie, a presostat, czyli wyłącznik ciśnieniowy, nie musi co chwilę uruchamiać i zatrzymywać urządzenia.
W dobrze zestrojonej instalacji zbiornik robi jeszcze dwie ważne rzeczy. Po pierwsze, tłumi pulsacje, które pojawiają się przy pracy sprężarki i ułatwia stabilne zasilanie odbiorników. Po drugie, sprzyja wykraplaniu wilgoci, więc w dolnej części gromadzi się kondensat, który trzeba regularnie odprowadzać. To właśnie dlatego obok samego zbiornika tak ważne są drobiazgi: zawór bezpieczeństwa, manometr i sensowny spust skroplin.
- Zawór bezpieczeństwa chroni układ przed nadmiernym wzrostem ciśnienia.
- Manometr pozwala szybko ocenić, czy instalacja pracuje w zakładanym zakresie.
- Spust kondensatu ogranicza korozję i poprawia jakość powietrza w instalacji.
- Presostat steruje cyklami pracy sprężarki i stabilizuje jej obciążenie.
W praktyce nie traktuję zbiornika jako „magazynu na zapas”, tylko jako element, który poprawia kulturę pracy całego układu. Gdy już widać tę rolę, łatwiej ocenić, jaki wariant konstrukcyjny ma sens w danym miejscu.
Jakie warianty spotyka się najczęściej
Różnice między zbiornikami są bardziej praktyczne, niż na pierwszy rzut oka wygląda. Wybór zależy nie tylko od pojemności, ale też od miejsca montażu, łatwości serwisowania i tego, jak intensywnie instalacja pracuje na co dzień. Nie kupowałbym wariantu wyłącznie pod cenę, bo później zwykle wychodzi to w obsłudze.
| Wariant | Gdzie ma sens | Plus | Minus |
|---|---|---|---|
| Pionowy | Gdy liczy się mała powierzchnia zajmowana na podłodze | Łatwiej go wstawić do ciasnej sprężarkowni | Trzeba dobrze zaplanować dostęp do osprzętu i spustu kondensatu |

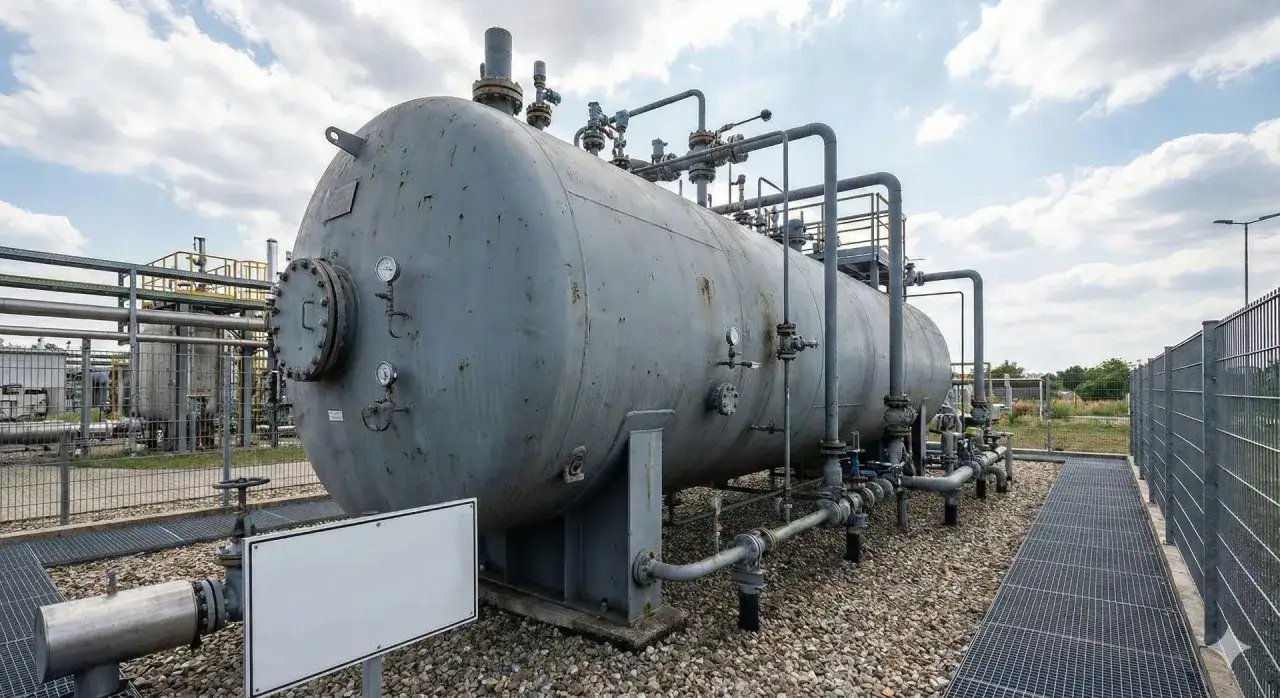

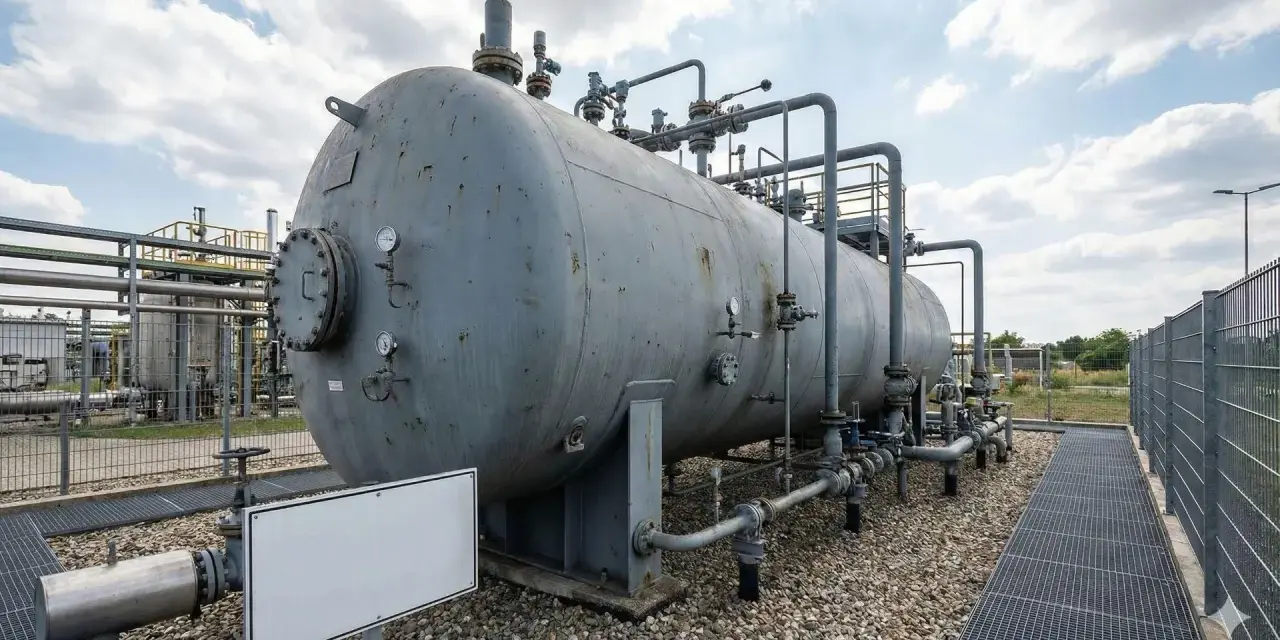

| Poziomy | Gdy instalacja ma więcej miejsca w poziomie i wygodny serwis | Stabilny montaż i prostsza obsługa przy przeglądach | Zajmuje więcej miejsca użytkowego |
| Z osprzętem kompaktowym | W małych i średnich układach warsztatowych | Prostszy montaż, mniej osobnych punktów instalacyjnych | Trzeba pilnować jakości wszystkich elementów w zestawie |
| Z lepszą ochroną antykorozyjną | W wilgotnym środowisku i przy intensywnej pracy | Lepsza trwałość przy częstym wykraplaniu wody | Zwykle wyższy koszt zakupu |
Wybór nie powinien kończyć się na pytaniu „który jest tańszy”. Ja najpierw sprawdzam, gdzie zbiornik stanie, jak będzie odprowadzany kondensat i czy obsługa będzie miała do niego realny dostęp. To właśnie te szczegóły częściej decydują o bezproblemowej pracy niż sam kolor tabliczki znamionowej. Dobór konstrukcji to jednak dopiero połowa sprawy, bo w Polsce równie ważne są formalności i próg dozoru.
Kiedy wchodzi UDT i co trzeba mieć w dokumentach
Jak podaje UDT, zbiornik ciśnieniowy należy zgłosić do właściwego oddziału, jeśli V × P przekracza 300 bar·l, a nadciśnienie jest wyższe niż 0,5 bar. To bardzo praktyczny punkt odniesienia, bo szybko pokazuje, czy masz do czynienia z drobnym elementem instalacji, czy z urządzeniem, które podlega formalnemu nadzorowi. Przykład jest prosty: zbiornik o pojemności 50 l pracujący przy 8 bar daje wynik 400 bar·l, więc przekracza próg zgłoszeniowy.
W przypadku instalacji sprężarkowej ważna jest też dokumentacja. Według UDT przy zgłoszeniu liczą się między innymi dokumenty zgodności, rysunek konstrukcyjny z danymi o grubości ścianek i materiałach, opis osprzętu zabezpieczającego oraz instrukcja eksploatacji. To nie jest papierologia dla samej papierologii. Bez tego trudno ocenić, czy zbiornik rzeczywiście ma parametry potrzebne do bezpiecznej pracy, a w razie kontroli albo naprawy szybko pojawiają się opóźnienia.
- Deklaracje zgodności pomagają ustalić, czy elementy zestawu zostały wprowadzone zgodnie z wymaganiami.
- Rysunek konstrukcyjny pokazuje budowę urządzenia i kluczowe dane materiałowe.
- Instrukcja eksploatacji mówi, jak zbiornik ma być użytkowany, kontrolowany i utrzymywany.
- Osprzęt zabezpieczający musi być dobrany do rzeczywistych warunków pracy, a nie tylko do nominalnej presji.
Po uruchomieniu dochodzą jeszcze badania okresowe i doraźne: rewizje zewnętrzne, rewizje wewnętrzne, próby ciśnieniowe oraz badania po naprawie, modernizacji albo zmianie miejsca instalacji. Ja zawsze powtarzam jedną rzecz: nie warto zgadywać terminu z kalendarza, bo forma dozoru i zakres badań zależą od typu urządzenia i jego parametrów. Same przepisy nie rozwiązują jednak problemu, jeśli pojemność i ciśnienie są źle dopasowane do realnego poboru.
Jak dobrać pojemność i ciśnienie, żeby nie kupić za mało ani za dużo
Najczęstszy błąd polega na patrzeniu wyłącznie na moc sprężarki. A to nie ona sama decyduje o komforcie pracy, tylko to, jak wygląda pobór powietrza w cyklu dnia. Jeśli odbiory są krótkie i gwałtowne, zbiornik ma wygładzać szczyty. Jeśli pobór jest ciągły, sam większy zbiornik nie uratuje sytuacji, bo problemem jest zbyt mała wydajność źródła, a nie brak bufora.
Ja dobieram zbiornik według kilku prostych pytań:
- Jak często i jak długo urządzenia pneumatyczne pobierają powietrze?
- Czy pobór jest równomierny, czy raczej skokowy?
- Jak duże są spadki ciśnienia na przewodach i osprzęcie?
- Czy instalacja ma pracować w warsztacie, hali produkcyjnej, czy przy jednym stanowisku?
- Czy miejsce montażu pozwala na swobodny serwis i odwadnianie?
W praktyce lepiej zwiększyć pojemność wtedy, gdy instalacja „dusi się” przy krótkich szczytach poboru, niż podnosić ciśnienie tylko po to, żeby odsunąć problem o kilka sekund. Z drugiej strony zbyt duży zbiornik też nie zawsze jest rozsądnym ruchem: zajmuje miejsce, wydłuża czas napełniania i potrafi zamaskować to, że reszta instalacji jest po prostu źle zrobiona. Najbardziej lubię prostą zasadę: jeśli przy normalnej pracy sprężarka włącza się co chwilę, a ciśnienie faluje przy pierwszym większym poborze, to zwykle sygnał, że bufor jest za mały albo układ ma za duże straty.
W tej sekcji nie ma jednej magicznej liczby, ale jest dobra metoda myślenia: dobieraj zbiornik do charakteru poboru, a nie do samej mocy na tabliczce sprężarki. Nawet dobrze dobrane urządzenie szybko traci sens, jeśli eksploatacja jest prowadzona bez podstawowej dyscypliny.
Najczęstsze błędy, które skracają żywotność
Tu problem rzadko pojawia się od razu. Zwykle zaczyna się od drobnych zaniedbań, które długo nie wyglądają groźnie, a potem kończą się korozją, nieszczelnością albo niestabilną pracą instalacji. W pneumatyce nie ma wielu rzeczy bardziej kosztownych niż ignorowanie kondensatu.- Brak regularnego spustu kondensatu prowadzi do korozji od środka i pogarsza jakość sprężonego powietrza.
- Za wysoka nastawa ciśnienia obciąża osprzęt i przyspiesza zużycie elementów całego układu.
- Ignorowanie wycieków powoduje częstsze starty sprężarki i większe koszty energii.
- Źle dobrane miejsce montażu utrudnia przeglądy, odwadnianie i kontrolę stanu technicznego.
- Pomijanie zaworu bezpieczeństwa lub manometru odbiera operatorowi podstawową kontrolę nad instalacją.
- Brak dokumentacji i wpisów eksploatacyjnych robi się problemem dopiero wtedy, gdy trzeba wykazać stan urządzenia po naprawie albo kontroli.
Na osobny komentarz zasługuje korozja. Ona nie musi od razu wyglądać dramatycznie, ale jeśli kondensat stoi w zbiorniku miesiącami, ściany od środka zaczynają tracić rezerwę bezpieczeństwa. Dlatego tak dużo uwagi poświęcam miejscu spustu, a nie tylko średnicy króćca czy grubości blachy. Na koniec zostaje kontrola przed uruchomieniem, czyli moment, w którym najłatwiej wyłapać drobne błędy.
Co sprawdzam, zanim zbiornik trafi do instalacji
Ja zaczynam od tabliczki znamionowej, bo to ona mówi najwięcej o realnym przeznaczeniu urządzenia. Potem przechodzę do dokumentów i osprzętu, a dopiero później patrzę na samą lokalizację. Dzięki temu nie mylę atrakcyjnej ceny z urządzeniem, które rzeczywiście da się bezpiecznie utrzymać przez lata.
- Sprawdzam zgodność danych na tabliczce z dokumentacją producenta.
- Weryfikuję maksymalne nadciśnienie, pojemność i zakres pracy całego układu.
- Oceniając wyposażenie, patrzę na zawór bezpieczeństwa, manometr i spust kondensatu jako na zestaw, nie pojedyncze dodatki.
- Oglądam powłokę, spawy, miejsca podparcia i wszelkie ślady korozji.
- Sprawdzam, czy do urządzenia będzie swobodny dostęp przy rewizji, naprawie i odwadnianiu.
- Upewniam się, że dokumentacja eksploatacyjna jest kompletna i zrozumiała dla osoby obsługującej instalację.
Jeżeli te elementy są dopięte, zbiornik przestaje być kłopotliwym dodatkiem do sprężarki, a staje się tym, czym powinien być od początku: stabilnym buforem, który poprawia bezpieczeństwo, ogranicza przestoje i pozwala ludziom pracować bez ciągłego gaszenia problemów z ciśnieniem. To właśnie taki sprzęt robi różnicę w codziennej pracy utrzymania ruchu, warsztatu i całej instalacji pneumatycznej.
