Najważniejsze rzeczy, które trzeba wiedzieć przed testem
- Badanie wykonuje się po nowej instalacji, remoncie, przebudowie oraz po przerwie w użytkowaniu dłuższej niż 6 miesięcy.
- Do próby używa się powietrza albo gazu obojętnego, a nie samego paliwa.
- W głównej próbie najczęściej obowiązuje ciśnienie 0,05 MPa, a w części instalacji w pomieszczeniu mieszkalnym lub zagrożonym wybuchem 0,1 MPa.
- Wynik uznaje się za pozytywny, jeśli po stabilizacji ciśnienia przez 30 minut nie ma spadku wskazań manometru.
- Po napełnieniu gazem kontrola szczelności odbywa się już przy roboczym ciśnieniu, a w niektórych sytuacjach przy ciśnieniu co najmniej 150% MOP.

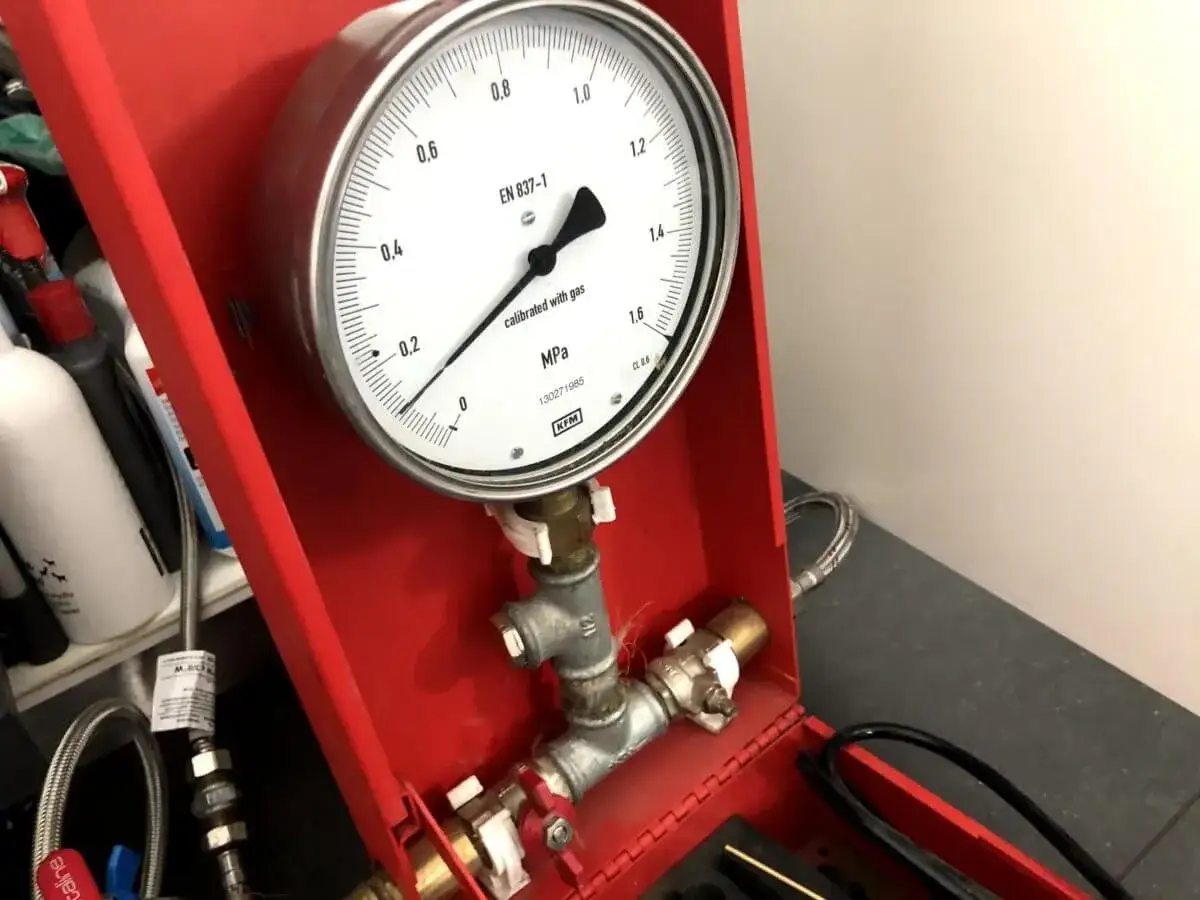

- Manometr powinien mieć klasę 0,6 i ważną legalizację, a cały wynik musi trafić do protokołu.
Kiedy ten test jest obowiązkowy i co dokładnie sprawdza
W praktyce traktuję taki test jako ostatnią bramkę przed uruchomieniem instalacji. Jest potrzebny po wykonaniu nowej instalacji, po jej przebudowie lub remoncie, a także wtedy, gdy była wyłączona z użytkowania dłużej niż 6 miesięcy. Chodzi nie tylko o samą szczelność rur, ale też o pewność, że połączenia, armatura i odcinki instalacji nie przepuszczają medium próbnego.
To ważne rozróżnienie: badanie szczelności nie ocenia pracy urządzeń gazowych ani jakości spalania. Nie zastępuje też kontroli wentylacji i przewodów spalinowych. Sprawdza przede wszystkim, czy z instalacji nie ucieka gaz lub powietrze na etapie odbioru, zanim do środka trafi paliwo.
- Dotyczy instalacji po montażu i po poważniejszym remoncie.
- Obejmuje instalację jako układ przewodów, armatury i złącz.
- Nie jest testem urządzeń gazowych jako takich.
- W przypadku instalacji z dłuższą przerwą w użytkowaniu trzeba ją wykonać ponownie.
Zanim jednak przejdę do parametrów, warto zobaczyć samą procedurę, bo tutaj najczęściej pojawiają się błędy organizacyjne, a nie techniczne.
Jak wygląda procedura krok po kroku
Najbardziej nie lubię sytuacji, w których ktoś podnosi ciśnienie za wcześnie, bez przygotowania instalacji. Test ma sens tylko wtedy, gdy przewody są poprawnie zamontowane, zakończenia zaślepione, a odbiorniki odłączone. W praktyce wygląda to tak:
- Przygotowanie instalacji. Przewody trzeba oczyścić, zaślepić końcówki, otworzyć kurki i odłączyć odbiorniki gazu.
- Podział na odcinki. Główną próbę wykonuje się oddzielnie dla części przed gazomierzem oraz dla pozostałej instalacji bez gazomierzy.
- Napełnienie medium próbnym. Do układu wprowadza się powietrze albo gaz obojętny do wymaganego ciśnienia.
- Stabilizacja ciśnienia. To moment, którego nie wolno skracać. Dopiero po ustabilizowaniu się ciśnienia zaczyna się właściwy pomiar.
- Obserwacja manometru. W głównej próbie wynik ocenia się po 30 minutach, licząc od chwili stabilizacji ciśnienia.
- Ocena i zapis. Brak spadku ciśnienia oznacza wynik pozytywny. Każdy spadek wymaga znalezienia nieszczelności, naprawy i powtórzenia badania.
Jeśli instalacja jest już częściowo ukryta, malowana albo obudowana, cały test traci wiarygodność. Dlatego najbezpieczniej robi się go na przewodach jeszcze widocznych i łatwo dostępnych. To prowadzi wprost do pytania o parametry, bo bez właściwego ciśnienia i odpowiedniego manometru wynik niewiele znaczy.
Jakie ciśnienie, czas i sprzęt są potrzebne
Tu nie ma miejsca na uznaniowość. W głównej próbie stosuje się powietrze lub gaz obojętny, a ciśnienie czynnika próbnego powinno wynosić 0,05 MPa. Jeśli część instalacji znajduje się w pomieszczeniu mieszkalnym albo zagrożonym wybuchem, przyjmuje się 0,1 MPa. Wynik jest pozytywny wtedy, gdy przez 30 minut od stabilizacji ciśnienia nie nastąpi spadek wskazań.
| Parametr | Wymaganie dla głównej próby | Wymaganie dla sprawdzenia po napełnieniu gazem |
|---|---|---|
| Medium | Powietrze lub gaz obojętny | Powietrze lub gaz obojętny |
| Ciśnienie | 0,05 MPa, a w części w pomieszczeniu mieszkalnym lub zagrożonym wybuchem 0,1 MPa | Co najmniej 150% MOP |
| Czas obserwacji | 30 minut od stabilizacji ciśnienia | 5 minut od stabilizacji ciśnienia |
| Kryterium wyniku | Brak spadku ciśnienia | Brak spadku ciśnienia |
| Manometr | Klasa 0,6, z ważną legalizacją, zakres dobrany do ciśnienia próby | Dobór zależny od procedury uruchamiania i projektu |
MOP to maksymalne ciśnienie robocze instalacji. Przy próbie kontrolnej po napełnieniu gazem nie chodzi już o „duży zapas na wszelki wypadek”, tylko o bezpieczne potwierdzenie szczelności przy warunkach zbliżonych do rzeczywistej pracy.
Warto też pamiętać, że jeśli instalacja pracuje na LPG albo ma nietypowy układ, pierwszeństwo mają ustalenia projektowe i instrukcje dla konkretnego rozwiązania. Ogólny schemat nie zawsze wystarczy. Teraz przejdę do różnicy między samą próbą główną a późniejszym sprawdzeniem po uruchomieniu, bo te dwa etapy często się myli.
Czym różni się główna próba od sprawdzenia po napełnieniu gazem
To nie są synonimy. Główna próba jest wykonywana przed przekazaniem instalacji do użytkowania. Sprawdzenie po napełnieniu gazem to już etap uruchamiania albo ponownego uruchamiania instalacji. Z perspektywy bezpieczeństwa oba są ważne, ale służą trochę innym celom.
| Cecha | Główna próba szczelności | Sprawdzenie po napełnieniu gazem |
|---|---|---|
| Moment wykonania | Przed oddaniem instalacji do użytkowania | Po napełnieniu gazem ziemnym lub przy ponownym uruchomieniu po przerwie |
| Ciśnienie | 0,05 MPa lub 0,1 MPa w wskazanych częściach instalacji | Co najmniej 150% MOP podczas próby kontrolnej |
| Czas | 30 minut od stabilizacji | 5 minut od stabilizacji |
| Zakres | Oddzielnie części przed gazomierzem i reszta instalacji bez gazomierzy | Nie obejmuje odbiorników gazu ziemnego |
| Kiedy można pominąć | Nie powinno się pominąć, jeśli zachodzą ustawowe przesłanki | Można pominąć, gdy napełnienie gazem następuje bezpośrednio po głównej próbie lub po krótkim wyłączeniu z użytkowania |
Jest tu jeszcze jeden ważny szczegół. Jeśli po głównej próbie instalacja nie zostanie napełniona gazem w ciągu 6 miesięcy, badanie trzeba przeprowadzić ponownie. W praktyce oznacza to, że protokół nie może „leżeć w szufladzie” bez końca. Zanim jednak ktoś podpisze odbiór, trzeba upewnić się, że nie popełniono typowych błędów, które sztucznie psują albo fałszują wynik.
Najczęstsze błędy, które psują wynik
Ja zwykle nie ufam wynikowi, który powstał w pośpiechu. W testach szczelności najczęstsze problemy nie wynikają z samej techniki, tylko z niedbałego przygotowania. Część z nich daje fałszywie negatywny wynik, a część prowadzi do pominięcia rzeczywistej nieszczelności.
- Zbyt wczesny odczyt manometru. Pomiar bez stabilizacji ciśnienia niewiele mówi, bo układ „układa się” po napełnieniu.
- Nieodłączone odbiorniki. Jeżeli urządzenia gazowe nie są odcięte od testowanego odcinka, wynik może być mylący.
- Zaślepki wykonane prowizorycznie. Słabe korki i nieszczelne zaślepienia potrafią zepsuć całe badanie.
- Manometr bez legalizacji albo z niewłaściwym zakresem. Przy złym przyrządzie nawet dobry układ wygląda podejrzanie.
- Zakrycie przewodów przed próbą. Jeśli połączenia są już niewidoczne, lokalizacja nieszczelności staje się dużo trudniejsza.
- Mylenie dwóch etapów badania. Główna próba i sprawdzenie po napełnieniu gazem to osobne procedury.
- Brak protokołu. Bez papierowego śladu trudno udowodnić, że badanie wykonano zgodnie z parametrami.
Jeśli wynik jest ujemny, nie ma sensu udawać, że „może samo się uszczelni”. Najpierw lokalizuje się miejsce ucieczki, potem wykonuje naprawę i dopiero wtedy powtarza badanie w tych samych warunkach. To właśnie ten porządek odróżnia rzetelny odbiór od pozornego bezpieczeństwa.
Dlaczego wentylacja i drożność przewodów są tak samo ważne
Przy instalacjach gazowych nie patrzę tylko na rurę. Patrzę też na to, co dzieje się z powietrzem w pomieszczeniu i gdzie odprowadzane są spaliny. Szczelna instalacja nie rozwiązuje problemu, jeśli lokal ma źle działającą wentylację albo zasłonięte kratki. Właśnie dlatego temat prób szczelności tak często łączy się z kontrolą wentylacji i przewodów spalinowych.- W pomieszczeniu z urządzeniami gazowymi pobierającymi powietrze do spalania z pokoju i z naturalnym odprowadzeniem spalin nie wolno stosować mechanicznej wentylacji wyciągowej.
- W mieszkaniach strumień powietrza zewnętrznego powinien wynikać z potrzeb wywiewu, ale nie może być mniejszy niż 20 m³/h na osobę przewidzianą na pobyt stały.
- Zasłonięte kratki, zabrudzone kanały i brak nawiewu potrafią stworzyć ryzyko nawet wtedy, gdy sama instalacja przeszła próbę pozytywnie.
- W łazience z gazowym podgrzewaczem wody drożność przewodów wentylacyjnych jest równie ważna jak stan połączeń przy urządzeniu.
To jest właśnie moment, w którym instalacje wodne i wentylacja spotykają się z gazem w jednym punkcie bezpieczeństwa. Sam test szczelności mówi o przewodach, ale komfort i bezpieczeństwo użytkowania zależą już od całego układu: dopływu powietrza, odprowadzenia spalin i drożności kanałów. Został jeszcze dokument, który spina wszystko formalnie, czyli protokół odbioru.
Co powinno znaleźć się w protokole i kiedy trzeba wszystko powtórzyć
Protokół nie jest dodatkiem do testu. To dowód, że badanie wykonano przy konkretnych parametrach i że instalacja spełniła wymagania w danym momencie. W dobrze przygotowanym dokumencie powinny znaleźć się co najmniej:
- data i miejsce wykonania próby,
- zakres badanej instalacji,
- użyte medium próbne i przyjęte ciśnienie,
- czas obserwacji po stabilizacji ciśnienia,
- wynik badania,
- informacja o manometrze, w tym klasa i data legalizacji,
- podpisy właściciela budynku oraz wykonawcy instalacji.
W uruchamianiu instalacji ważny jest też sam moment napełniania. Przy wprowadzaniu gazu ziemnego mieszaninę powietrzno-gazową usuwa się na zewnątrz obiektu przewodem o średnicy co najmniej 20 mm i długości nie większej niż 10 m. To detal, który łatwo zbagatelizować, a ma bezpośredni wpływ na bezpieczeństwo podczas pierwszego uruchomienia.
Jeśli mam zostawić jedną praktyczną wskazówkę, to taką: nie oceniaj tej procedury tylko po pozytywnym wyniku manometru. Liczy się też przygotowanie instalacji, drożna wentylacja, właściwy protokół i terminowe powtórzenie badania, gdy instalacja długo pozostaje nieuruchomiona. Dopiero ten zestaw daje realną pewność, że instalacja jest gotowa do pracy, a nie tylko „na papierze” wygląda poprawnie.
