W instalacjach wodnych i wentylacji rozmiary gwintów potrafią zmylić nawet doświadczoną osobę, bo zapis calowy nie oznacza tu rzeczywistej średnicy w milimetrach. W tym tekście pokazuję, jak czytać oznaczenia G, R i Rp, jakie wymiary spotyka się najczęściej oraz jak dobrać połączenie tak, żeby nie wracać do poprawki po pierwszym skręceniu. To praktyczny przewodnik dla montażu, serwisu i szybkiej identyfikacji części na miejscu.
Najważniejsze zasady doboru gwintów rurowych w praktyce
- G oznacza gwint walcowy, a R i Rp należą do systemu stożkowego lub współpracującego z nim.
- Cal w oznaczeniu jest nominalny, więc 1/2" nie ma 12,7 mm średnicy zewnętrznej.
- W gwintach G szczelność zwykle robi uszczelka, O-ring albo docisk na czole, a w R uszczelniacz na zwoju.
- Najczęściej w wodzie i HVAC spotyka się 1/4", 1/2", 3/4" i 1".
- Do szybkiej identyfikacji trzeba sprawdzić nie tylko średnicę, ale też skok, profil i to, czy gwint się zwęża.
Jak czytać oznaczenia G, R i Rp
W praktyce zaczynam od oznaczenia na złączce, a dopiero potem biorę do ręki suwmiarkę. G to gwint rurowy walcowy zgodny z ISO 228-1, R oznacza gwint rurowy stożkowy zewnętrzny, a Rp gwint wewnętrzny walcowy pracujący w tym samym systemie. Najważniejsza różnica nie dotyczy samego cala, tylko tego, gdzie połączenie się uszczelnia.
- G - gwint równoległy, zwykle uszczelniany na powierzchni czołowej, uszczelce albo O-ringu.
- R - gwint stożkowy zewnętrzny, który podczas skręcania coraz mocniej się klinuje.
- Rp - gwint wewnętrzny walcowy, najczęściej współpracujący z elementem stożkowym lub złączeniem z uszczelnieniem zewnętrznym.
- Profil Whitwortha ma kąt 55°, więc nie należy go mylić z metrycznym 60°.
Jeśli znam ten podział, połowa błędów znika jeszcze przed zamówieniem części. Teraz przechodzę do liczb, bo to one najczęściej rozstrzygają, czy element faktycznie pasuje.

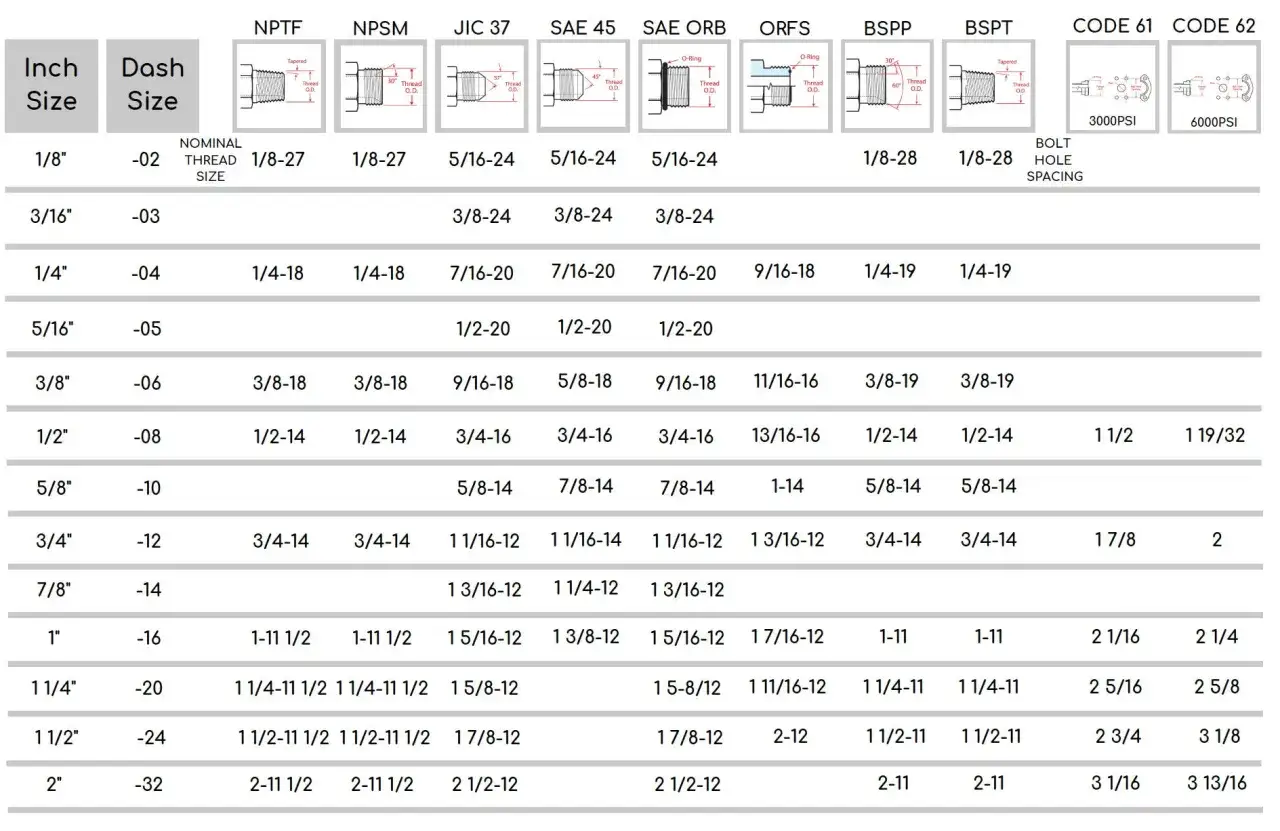

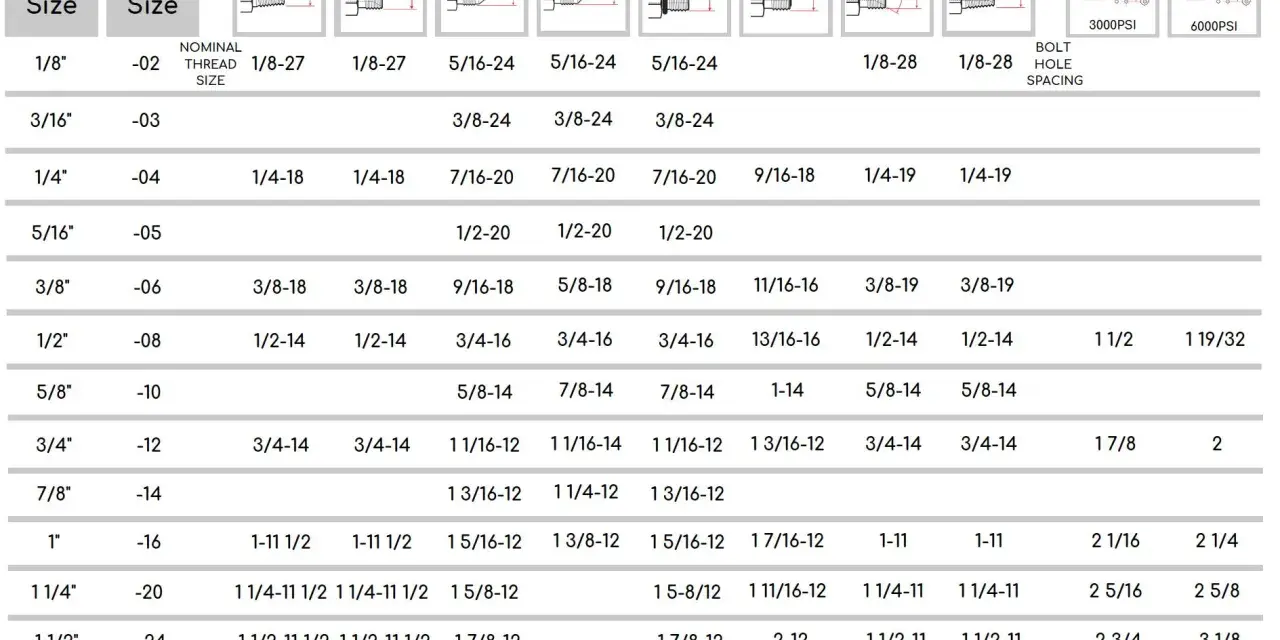

Najczęściej spotykane rozmiary gwintów rurowych
Największy błąd początkujących jest prosty: traktują zapis 1/2" jak średnicę zewnętrzną. W gwintach rurowych to tylko oznaczenie nominalne, a rzeczywisty wymiar jest większy i zależy od standardu. Poniżej pokazuję najpopularniejsze wielkości dla gwintów G i R, czyli tych, które najczęściej trafiają do instalacji wodnych, armatury technicznej i osprzętu HVAC.
| Oznaczenie | Średnica zewnętrzna [mm] | Zwoje na cal | Typowe zastosowanie |
|---|---|---|---|
| 1/8 | 9,728 | 28 | odpowietrzniki, małe czujniki, drobne przyłącza |
| 1/4 | 13,157 | 19 | manometry, presostaty, elementy pomiarowe |
| 3/8 | 16,662 | 19 | zawory pomocnicze, redukcje, osprzęt serwisowy |
| 1/2 | 20,955 | 14 | baterie, filtry, zawory, odwadniacze, króćce serwisowe |
| 3/4 | 26,441 | 14 | większe przepływy, przyłącza pomp i rozdzielaczy |
| 1 | 33,249 | 11 | główne króćce, większa armatura, rozdział medium |
| 1 1/4 | 41,910 | 11 | rozgałęzienia instalacyjne i większe elementy techniczne |
| 1 1/2 | 47,803 | 11 | połączenia o większym przekroju |
| 2 | 59,614 | 11 | większe układy techniczne, rzadziej spotykane w mieszkaniu |
Warto zapamiętać jedną rzecz: 1/2" nie oznacza 12,7 mm średnicy gwintu. To zapis handlowy, a nie proste przeliczenie z cala na milimetry. Dlatego sama suwmiarka nie wystarczy, jeśli nie sprawdzę też skoku i profilu. Z tego miejsca naturalnie przechodzę do pytania, gdzie takie wymiary pojawiają się w codziennej pracy.
Gdzie te gwinty pojawiają się w wodzie i wentylacji
W instalacjach wodnych najczęściej spotykam 1/2, 3/4 i 1 cal. To zakres, w którym pracują baterie, zawory odcinające, filtry, reduktory ciśnienia, grupy pompowe i rozdzielacze. Mniejsze 1/8 i 1/4 pojawiają się przy manometrach, odpowietrznikach, czujnikach i elementach pomiarowych, czyli tam, gdzie medium jest pobierane tylko do kontroli albo sterowania.
W wentylacji i HVAC sytuacja jest podobna, choć częściej mówimy o osprzęcie pomocniczym niż o samych kanałach. G1/4 i G1/2 spotyka się przy czujnikach ciśnienia, odwadniaczach kondensatu, separatorach, filtrach serwisowych i króćcach kontrolnych. W praktyce właśnie takie detale decydują, czy montaż kończy się tego samego dnia, czy zamienia w serię poprawek.
Jeżeli miałbym wskazać jedno praktyczne spostrzeżenie, powiedziałbym tak: w wodzie gwint ma zapewnić szczelne i wygodne w serwisie połączenie, a w wentylacji równie ważna jest dostępność i odporność na wibracje. Sam zapis na opakowaniu nie rozwiązuje jeszcze problemu montażu, dlatego dalej porównuję te gwinty z innymi standardami, które najczęściej wprowadzają zamieszanie.
Czym gwinty rurowe różnią się od metrycznych i NPT
W terenie najczęściej widzę trzy pomyłki: ktoś myli gwint rurowy z metrycznym, bierze NPT za BSP albo zakłada, że każdy zapis calowy oznacza to samo. To nie działa w ten sposób. Profil, kąt zarysu i sposób uszczelnienia potrafią zmienić zachowanie całego połączenia pod ciśnieniem.
| Standard | Kąt zarysu | Jednostka oznaczenia | Sposób uszczelnienia | Gdzie bywa spotykany |
|---|---|---|---|---|
| G / BSPP | 55° | cale nominalne | na uszczelce, O-ringu lub czole | armatura wodna, osprzęt techniczny, czujniki |
| R / Rp | 55° | cale nominalne | na gwincie, zwykle z uszczelniaczem | łącza rurowe, instalacje wodne, technika ciśnieniowa |
| M | 60° | milimetry | zwykle nie jest standardem do uszczelniania medium | mocowania, obudowy, połączenia śrubowe |
| NPT | 60° | cale nominalne | na stożku i uszczelniaczu | urządzenia importowane, technika amerykańska |
Tu właśnie widać przewagę spokojnej identyfikacji nad montażem "na oko". Dwa gwinty mogą wyglądać podobnie, ale pracują inaczej i nie tolerują tych samych błędów. Zanim skręcę połączenie, sprawdzam więc nie tylko wymiar, lecz także to, czy producent zakłada uszczelnienie na gwincie, czy poza nim. Następny krok to szybki i pewny pomiar na miejscu.
Jak zmierzyć gwint bez zgadywania
Jeżeli element nie ma czytelnego oznaczenia, biorę suwmiarkę i mierzę średnicę zewnętrzną albo wewnętrzną w kilku punktach. Przy gwincie stożkowym wynik nie będzie taki sam na początku i na końcu, dlatego różnica pomiarów jest tu wskazówką, a nie błędem. Do tego dochodzi liczba zwojów na cal, czyli TPI, której nie myliłbym ze skokiem metrycznym.
- Sprawdź, czy gwint jest męski czy żeński.
- Zmierz średnicę na szczytach zwojów, najlepiej w dwóch miejscach.
- Policz zwoje na 25,4 mm albo użyj grzebienia do gwintów.
- Oceń, czy gwint zwęża się ku końcowi. Jeśli tak, najpewniej jest stożkowy.
- Porównaj wynik z tabelą i sprawdź oznaczenie producenta, jeśli jest wybite na korpusie.
W praktyce jedna rzecz oszczędza najwięcej czasu: nie zgaduję po średnicy rury, tylko po samym gwincie. Rura i gwint to dwie różne historie, a w instalacjach wodnych ta pomyłka zdarza się częściej, niż powinno. Gdy pomiar jest już pewny, zostaje dobrać właściwe uszczelnienie.
Uszczelnienie dobiera się do typu połączenia, nie odwrotnie
Przy gwintach rurowych sam rozmiar nie wystarczy. Dla połączeń równoległych, takich jak G, szczelność zwykle zapewnia uszczelka płaska, O-ring albo docisk do czoła; dla stożkowych, czyli R, uszczelnienie robi się na zwoju, najczęściej z pastą, taśmą PTFE lub nicią uszczelniającą. To ważna różnica, bo dobry wymiar bez właściwego uszczelniacza dalej będzie ciekł.
- Taśma PTFE sprawdza się tam, gdzie połączenie ma być czyste i dość szybko montowane, ale wymaga wprawy przy skręcaniu.
- Pakuły z pastą dają dużą tolerancję montażową i dobrze pracują w klasycznych instalacjach wodnych.
- Nici uszczelniające są wygodne przy drobnych naprawach i przy pozycjonowaniu elementu.
- Uszczelki i O-ringi są właściwe tam, gdzie producent przewidział docisk na czole, a nie doszczelnienie na gwincie.
Przy większych średnicach trzeba być bardziej ostrożnym. Im większy gwint, tym wyższy moment dokręcania i większe ryzyko uszkodzenia elementu albo przekoszenia połączenia. Dlatego przy średnicach około 2 cali i większych częściej szuka się rozwiązania, które da się skręcić przewidywalnie, a nie "na siłę". Zostaje jeszcze ostatni temat, który w praktyce robi największą różnicę: co sprawdzić przed samym zamówieniem części.
Co sprawdzam przed zamówieniem części
- Czy oznaczenie na złączce mówi wprost o standardzie, a nie tylko o nominalnym calu.
- Czy połączenie ma uszczelniać się na gwincie, czy na czole z uszczelką.
- Czy gwint jest walcowy, czy stożkowy, bo to zmienia sposób montażu.
- Czy element pracuje w instalacji wodnej, czy w osprzęcie wentylacyjnym, gdzie ważny bywa łatwy demontaż.
- Czy producent nie przewidział konkretnego uszczelniacza, którego trzeba użyć zamiast "uniwersalnego" rozwiązania.
Jeśli te pięć punktów mam odhaczonych, ryzyko pomyłki spada bardzo wyraźnie. Właśnie tak pracuję z gwintami na co dzień: najpierw identyfikacja standardu, potem pomiar, na końcu uszczelnienie i montaż. To prosta kolejność, ale w instalacjach wodnych i wentylacyjnych oszczędza najwięcej czasu, pieniędzy i nerwów.
