Próba szczelności instalacji wodnej powietrzem - Jak uniknąć błędów?

Kiedy wybrać próbę powietrzną, a kiedy lepsza jest woda

W praktyce instalacyjnej patrzę na to dość prosto: jeśli zależy mi na szybkim wykryciu błędów montażowych przed uruchomieniem instalacji, badanie powietrzem bywa bardzo użyteczne. Jeśli natomiast chodzi o finalny odbiór i potwierdzenie pracy układu w warunkach zbliżonych do rzeczywistych, woda nadal jest punktem odniesienia w wielu systemach. To nie jest kwestia wygody, tylko bezpieczeństwa, rodzaju rur i wymagań producenta.

W instalacjach wodnych sprężone powietrze działa jak narzędzie diagnostyczne. W wentylacji czy kanalizacji zasady są inne, więc nie warto przenosić ich 1:1. Woda obciąża układ inaczej, ale jest też bardziej „codzienna” dla samej instalacji. Powietrze szybciej zdradza mikroprzecieki, jednak niesie większe ryzyko związane ze sprężystością medium.

Ja traktuję suchą próbę jako bardzo dobry filtr błędów montażowych, ale nie jako usprawiedliwienie dla pominięcia pełnej kontroli systemu. Skoro wiadomo już, kiedy ta metoda ma sens, przejdźmy do tego, od czego zależy wiarygodny wynik.

Jak przygotować instalację, żeby wynik nie był przypadkiem

Najwięcej problemów nie bierze się z samej próby, tylko z przygotowania. Jeśli instalacja nie jest odcięta, nie ma stabilnej temperatury albo ktoś zostawił podłączony osprzęt, wynik będzie mylący. Wtedy nawet dobry manometr nie uratuje sytuacji.

• Odizoluj wszystkie urządzenia, które nie powinny brać udziału w badaniu. Podgrzewacze, zbiorniki, armatura wrażliwa i osprzęt pomiarowy muszą być odłączone od badanego odcinka.
• Zamknij końce odcinka odpowiednimi zaślepkami. Stosuje się metalowe korki, kapturki, wkładki, tworzywowe zaślepki albo ślepe kołnierze, zależnie od systemu.
• Sprawdź montaż wzrokowo. Niewłaściwie dociśnięta złączka, przekoszone połączenie albo brak pełnego wsunięcia rury często widać jeszcze przed próbą.
• Zadbaj o warunki temperaturowe. Przy tworzywach i układach mieszanych temperatura otoczenia powinna być możliwie stabilna, bo wahania mogą udawać spadek ciśnienia.
• Użyj właściwego medium. Do testu nadaje się powietrze bez oleju, a w niektórych systemach także gaz obojętny; przy stalowych elementach liczy się również brak wilgoci.

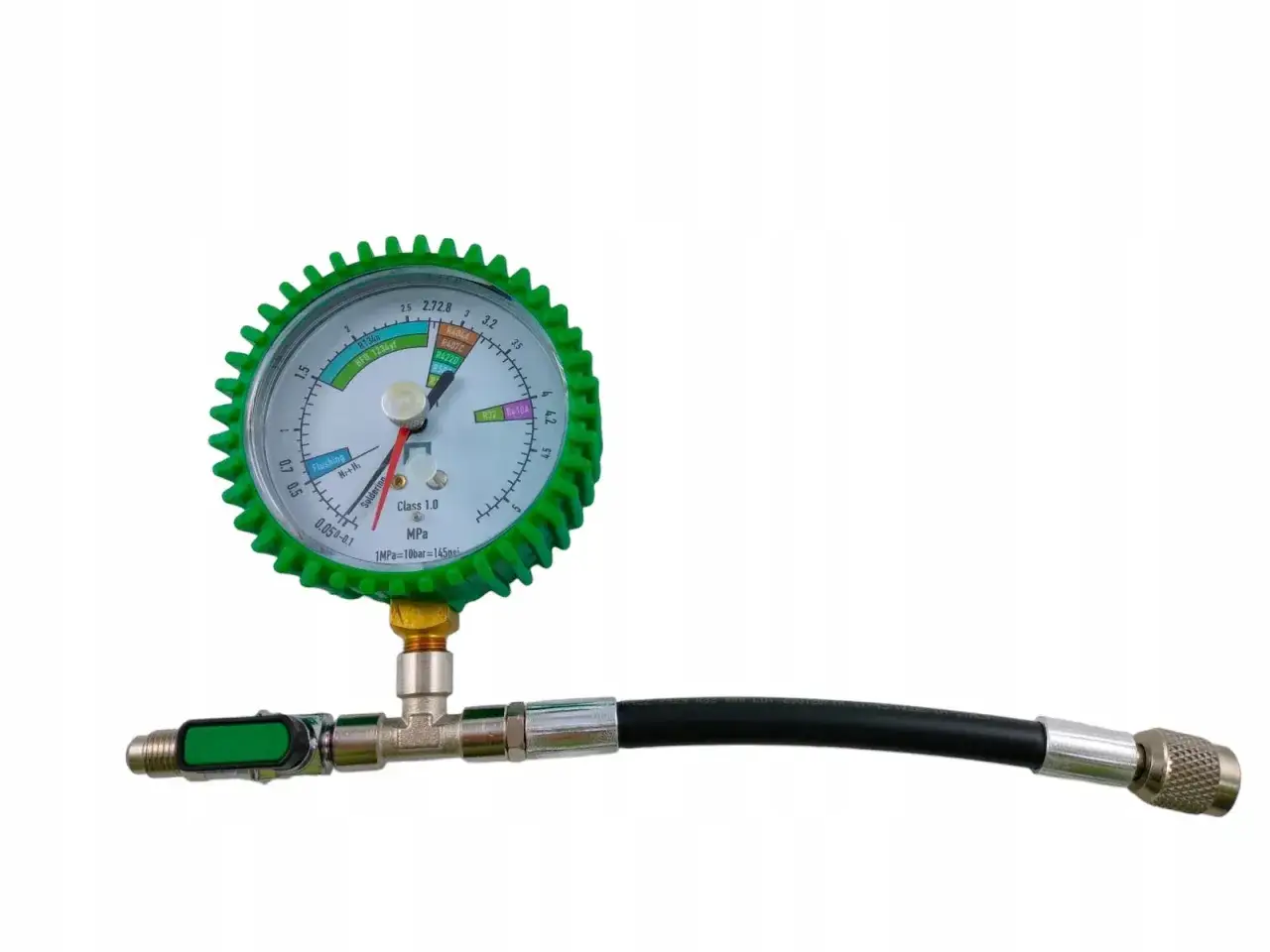

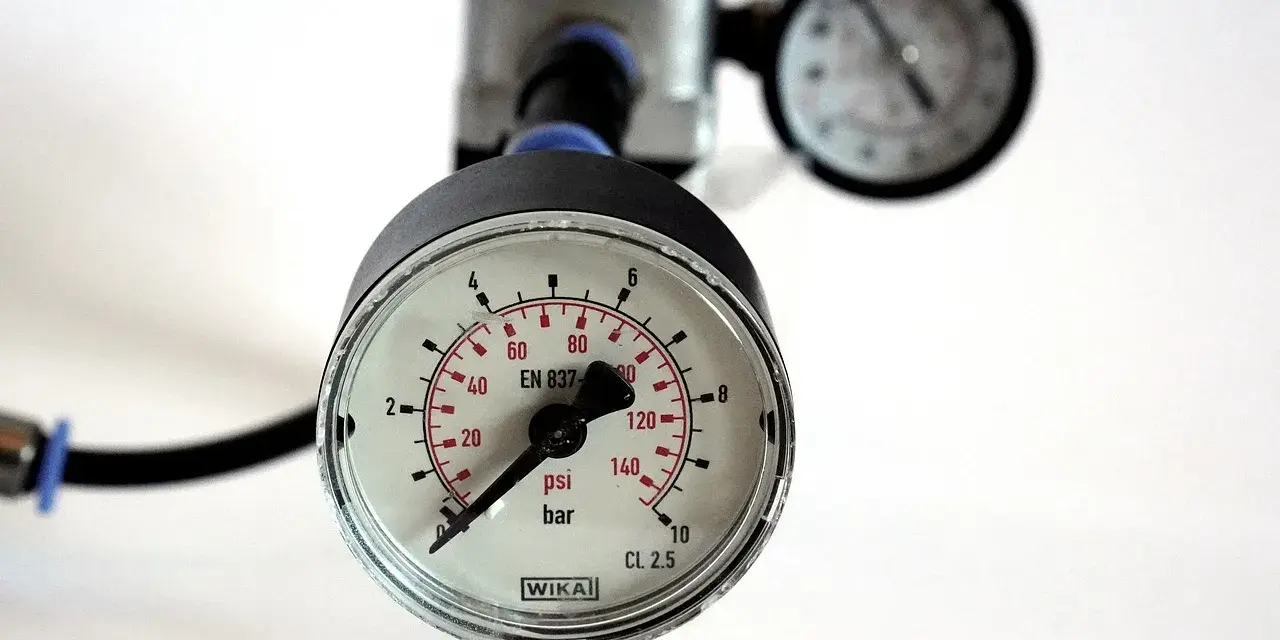

• Przygotuj dokładny manometr. Przy niskim ciśnieniu testowym nie wystarczy przypadkowy wskaźnik z warsztatu, bo odczyt musi być czytelny i powtarzalny.

Na tym etapie ważne jest jeszcze jedno: nie warto mieszać techniki testu z płukaniem instalacji. To dwa różne zadania, a jeśli zostawisz w rurach resztki brudu albo wilgoci, później możesz dostać fałszywy obraz szczelności albo problem przy uruchomieniu. Dalej pokażę, jakie parametry najczęściej pojawiają się w praktyce.

Jakie ciśnienie i czasy stosuje się najczęściej

Nie ma jednego uniwersalnego zestawu parametrów dla każdej instalacji, bo wszystko zależy od materiału rur, średnicy, rodzaju systemu i zaleceń producenta. Właśnie dlatego przy suchych próbach tak ważne są instrukcje systemowe. W praktyce spotkasz jednak bardzo podobny schemat: najpierw niskie ciśnienie do wykrycia mikroprzecieków, a potem krótka próba obciążeniowa.

Różnice w parametrach są normalne. Widziałem systemy, które wymagają 110 mbar, i takie, które opierają się na 150 mbar oraz dłuższym czasie stabilizacji. To nie jest sprzeczność, tylko dowód na to, że nie wolno kopiować parametrów z obcej dokumentacji. Najbezpieczniej trzymać się kart technicznych konkretnego systemu, a jeśli pojawiają się dwa zestawy zaleceń, wybrać ten właściwy dla użytych rur i złączek.

Kiedy parametry są już ustalone, można przejść do samego badania. Właśnie ten moment najczęściej decyduje o tym, czy instalacja przejdzie test uczciwie, czy tylko „na papierze”.

Jak przebiega badanie krok po kroku

Najrozsądniej zacząć od szczelności przy niskim ciśnieniu, a dopiero później przejść do próby obciążeniowej. Dzięki temu łatwiej odróżnić mikroprzeciek od problemu z niedomkniętą zaślepką czy niedokładnym montażem. Ja zwykle patrzę na to jak na dwa osobne filtry, a nie jeden zbiorczy test.

1. Zamknij odcinek instalacji. Wszystkie końce muszą być pewnie zaślepione, a urządzenia odłączone od badanego fragmentu.
2. Wprowadź medium testowe. Użyj sprężonego powietrza bez oleju albo gazu obojętnego, jeśli tego wymaga system.
3. Osiągnij ciśnienie szczelności. W zależności od przyjętej wytycznej będzie to zwykle 110 albo 150 mbar.
4. Poczekaj na stabilizację. Instalacja musi dojść do równowagi temperaturowej, inaczej odczyt nie będzie miarodajny.
5. Obserwuj wskazanie i połączenia. Szukaj wahań ciśnienia, syczenia oraz miejsc, które można sprawdzić płynem pieniącym.
6. Usuń usterkę i powtórz badanie. Jedna nieszczelna złączka przekreśla wynik całego odcinka.
7. Wykonaj próbę obciążeniową. Jeśli szczelność została potwierdzona, podnieś ciśnienie do wartości przewidzianej dla danego systemu i utrzymaj je przez wymagany czas.
8. Sporządź protokół. Bez zapisu ciśnienia, czasu, temperatury i wyniku trudno mówić o pełnym odbiorze.

Małe nieszczelności najłatwiej lokalizuje się akustycznie albo płynem pieniącym zatwierdzonym do takiego zastosowania. To prosty detal, ale bardzo skuteczny: zamiast zgadywać, od razu widzisz miejsce problemu. Dobrze wykonany test nie kończy się jednak na samym wskazaniu przecieku, bo równie ważne jest uniknięcie błędów, które fałszują wynik.

Najczęstsze błędy, które psują wynik

Najwięcej problemów widzę nie w samej technologii, tylko w pośpiechu. Wykonawca chce zamknąć etap, inwestor czeka, a instalacja jeszcze nie jest gotowa do uczciwego badania. Wtedy łatwo o fałszywie pozytywny albo fałszywie negatywny rezultat.

• Zmiana temperatury otoczenia podczas testu. Spadek ciśnienia może wynikać z chłodzenia medium, a nie z nieszczelności.
• Zbyt krótka stabilizacja. To częsty błąd przy tworzywach i większych odcinkach, gdzie układ potrzebuje chwili na wyrównanie warunków.
• Niepełne odcięcie instalacji. Podłączony podgrzewacz, zbiornik albo osprzęt potrafią zafałszować wynik szybciej, niż się wydaje.
• Złe medium testowe. Powietrze z olejem lub wilgocią nie jest dobrym wyborem, zwłaszcza przy systemach, które tego nie tolerują.
• Za słaby manometr. Jeśli wskaźnik nie pokazuje drobnych zmian, test wygląda poprawnie tylko pozornie.
• Brak powtórzenia testu po naprawie. Jedna poprawiona nieszczelność nie zamyka sprawy, dopóki cały odcinek nie przejdzie badania od nowa.
• Mylenie próby szczelności z próbą wytrzymałości. To dwa różne etapy i każdy ma własny cel.

Jeśli miałbym wskazać jeden nawyk, który najbardziej poprawia jakość odbioru, powiedziałbym: dokumentuj wszystko od razu. Zdjęcia odcinka, odczyt manometru, temperatura i czas trwania próby oszczędzają później sporo sporów. I właśnie dlatego ostatnia rzecz, o której warto pamiętać, dotyczy nie tylko samego testu, ale też odbioru całej instalacji.

Co warto zrobić przed zakryciem rur i odbiorem

Po pozytywnej próbie nie odkładałbym sprawy na później. Dobry protokół, zapis parametrów i zdjęcia odcinka przed zabudową to minimum, które później bardzo pomaga przy odbiorze albo w razie reklamacji. W praktyce chodzi o to, by mieć dowód nie tylko na to, że instalacja działała w dniu badania, ale też że została sprawdzona w odpowiednich warunkach.

• Porównaj wynik z wymaganiami konkretnego systemu rur i złączek.
• Zapisz ciśnienie, czas, temperaturę otoczenia i rodzaj medium.
• Upewnij się, że odcinek nie zawiera urządzeń, które nie powinny być objęte próbą.
• Zrób zdjęcia newralgicznych połączeń przed zakryciem.
• Po zakończeniu montażu pamiętaj o płukaniu, a w razie potrzeby także o dezynfekcji instalacji wodnej.

Właśnie tak rozumiem sens suchej próby: ma pomóc złapać problem wtedy, gdy jeszcze da się go poprawić szybko i bez strat. Dobrze wykonana oszczędza czas, nerwy i kosztowne poprawki, ale tylko pod warunkiem, że nie traktuje się jej jak formalności. Jeśli instalacja ma działać przez lata, nie ma lepszego momentu na wykrycie nieszczelności niż ten przed zakryciem rur.
