Gwinty calowe - Tabela wymiarów i dlaczego 1/2" to nie 12,7 mm

W instalacjach wodnych i wentylacyjnych najwięcej problemów zaczyna się wtedy, gdy części „prawie” pasują, ale po skręceniu i tak ciekną. Dlatego poniżej porządkuję wymiary gwintów calowych, pokazuję różnicę między BSPP i BSPT oraz wyjaśniam, jak dobrać uszczelnienie bez zgadywania. To praktyczny przewodnik dla instalatora, serwisanta i każdego, kto kupuje złączki, zawory albo elementy armatury.

Co oznaczają gwinty calowe w praktyce

Najprościej mówiąc, gwint calowy to rodzina gwintów rurowych, w których rozmiar jest podawany nominalnie w calach, ale rzeczywiste wymiary liczy się w milimetrach. W instalacjach wodnych i wentylacyjnych najczęściej chodzi o BSP, czyli British Standard Pipe. To system oparty na profilu Whitwortha z kątem 55°, dlatego jego zwoje wyglądają inaczej niż typowe gwinty metryczne 60°.

Ważne jest też rozróżnienie między gwintem równoległym i stożkowym. Oznaczenie G dotyczy gwintu równoległego, a R, Rp i Rc odnoszą się do odmian stożkowych lub gniazd współpracujących z takim stożkiem. W praktyce to właśnie ten podział decyduje, czy uszczelnienie robi podkładka, O-ring, czy sama geometria zwoju z pastą lub taśmą uszczelniającą.

W uproszczeniu można przyjąć, że G odpowiada ISO 228, a odmiany R, Rp i Rc są związane z ISO 7-1. To ważne, bo te skróty od razu mówią, czy połączenie ma uszczelniać się na zwojach, czy na podkładce albo O-ringu.

Jest jeszcze jedna rzecz, którą lubię tłumaczyć od razu: zapis 1/2" nie mówi, że mierzysz dokładnie 12,7 mm. W systemie rurowym to rozmiar umowny, związany historycznie z średnicą nominalną rury, a nie z prostym przeliczeniem cala na milimetry. Gdy to zrozumiesz, tabela wymiarów zaczyna mieć sens zamiast wprowadzać chaos.

Gdy to rozdzielisz, tabelę wymiarów czyta się już znacznie szybciej.

Najczęściej spotykane wymiary gwintów calowych

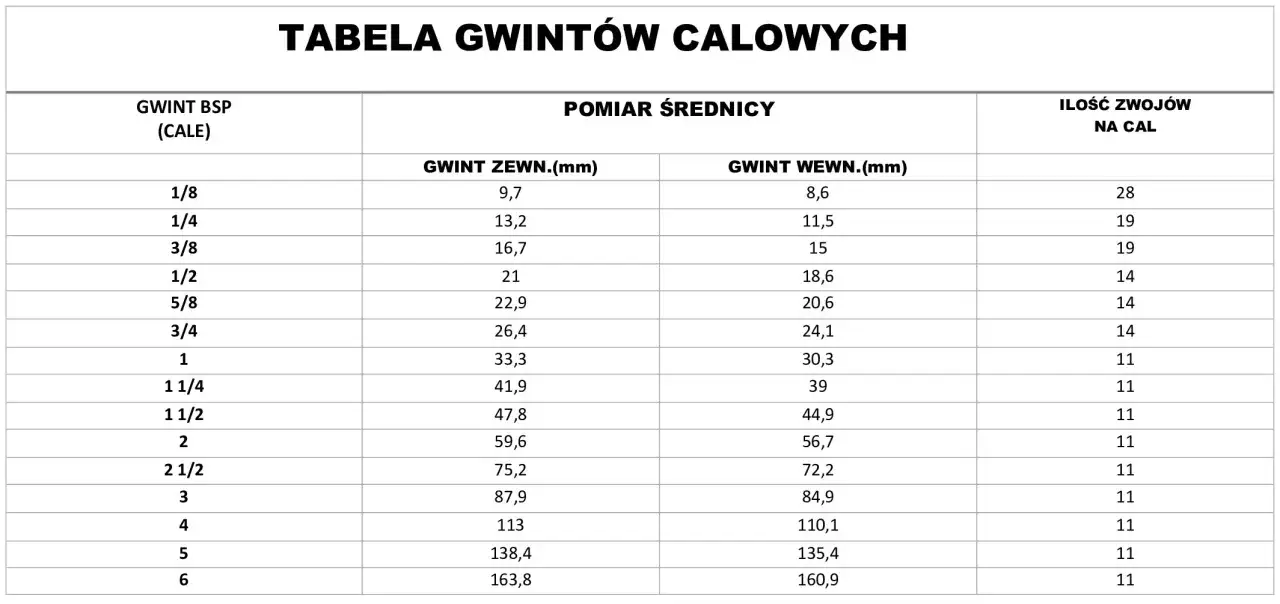

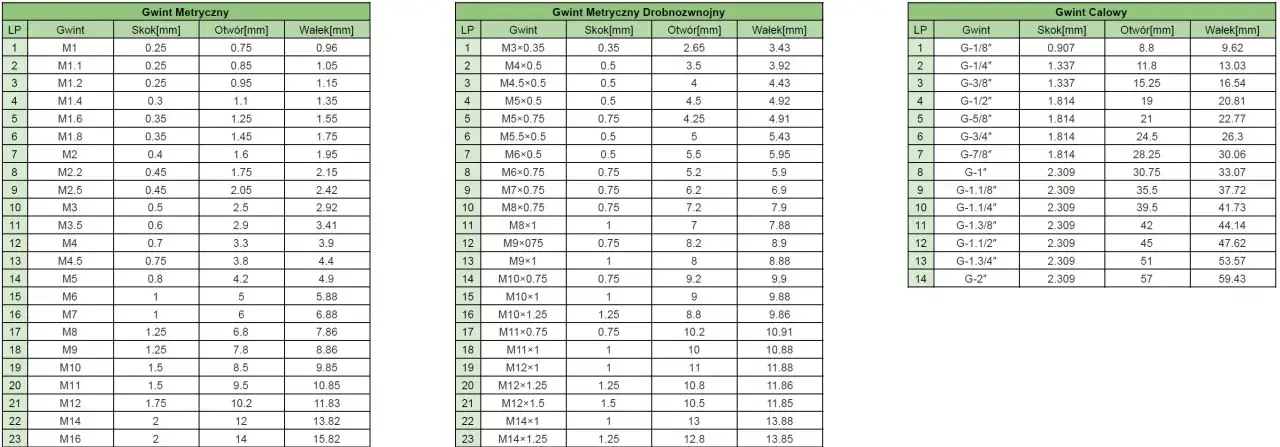

W poniższym zestawieniu pokazuję rozmiary, które najczęściej przewijają się w armaturze, złączkach i osprzęcie do wody oraz wentylacji. Dane są zaokrąglone do praktycznego odczytu, ale nadal wystarczają, żeby szybko rozpoznać właściwy element.

Uwaga: przy gwintach rurowych sama średnica nigdy nie wystarcza. Dwie części mogą mieć bardzo zbliżony wymiar suwmiarką, a i tak nie będą się poprawnie uszczelniać, jeśli różnią się profilem albo typem gwintu.

Jeśli pracujesz przy większych średnicach, pamiętaj jeszcze o 2 1/2" i 3". To nadal ten sam system, tylko rzadziej spotykany w typowej instalacji mieszkaniowej, a częściej w większych układach technicznych.

Dlatego po tabeli zawsze patrzę jeszcze na to, gdzie dana średnica realnie pracuje. Sama liczba daje punkt wyjścia, ale o sukcesie decyduje dopiero kontekst montażu.

Gdzie w instalacjach wodnych i wentylacyjnych pojawiają się poszczególne rozmiary

Tu praktyka jest prostsza niż katalogi. W domu i lekkiej technice budynkowej najczęściej widzę 1/2" i 3/4" - to standardowe przyłącza armatury, zaworów, filtrów i wielu elementów serwisowych. W wentylacji, pneumatyce i automatyce budynkowej częściej pojawiają się 1/8", 1/4" i 3/8", bo tam liczy się kompaktowość i niewielki przepływ.

• 1/8" i 1/4" - czujniki, manometry, automatyka, małe zaworki i szybkozłącza.
• 3/8" i 1/2" - osprzęt instalacyjny, odpowietrzniki, filtry, redukcje i część armatury sanitarnej.
• 3/4" i 1" - zawory odcinające, rozdzielacze, większe odcinki zasilania i elementy, w których przepływ ma już większe znaczenie.
• 1 1/4" do 2" - instalacje techniczne, większe kolektory i urządzenia, przy których źle dobrany gwint szybko staje się realnym problemem montażowym.

W praktyce oznacza to, że nie wybiera się rozmiaru „na oko” z samego opisu handlowego. 1/2" w wentylacji, wodzie i automatyce może wyglądać znajomo, ale jego rola i sposób uszczelnienia zależą od konkretnej części. To prowadzi prosto do pytania, jak odróżnić same oznaczenia gwintów, zanim złożysz zamówienie.

Jak odróżnić G, R, Rp i Rc od NPT i metryki

Na co dzień najwięcej zamieszania robi skrótowość opisów w sklepach. Sama średnica zewnętrzna nie wystarczy, bo system BSP ma kilka odmian, a do tego łatwo go pomylić z NPT albo gwintem metrycznym. Ja zawsze patrzę na trzy rzeczy naraz: kształt gwintu, sposób uszczelnienia i to, czy gwint jest równoległy czy stożkowy.

Najbardziej podstępne jest to, że 1/2 BSP i 1/2 NPT potrafią „złapać” kilka zwojów, a mimo to nie pasują poprawnie. Różni je nie tylko profil, ale też geometria stożka i sposób uzyskania szczelności. To właśnie dlatego w praktyce nie kupuję części po samym opisie „prawie taki sam gwint”.

G uszczelnia się inaczej niż R, a BSP nie jest tożsame z NPT ani z metryką. Gdy ta różnica jest jasna, przejście do pomiaru staje się znacznie prostsze.

Jak zmierzyć gwint na istniejącym elemencie

Przy naprawie albo wymianie elementu nie zaczynam od katalogu, tylko od starej części. To oszczędza czas, bo złączki potrafią być opisane nieprecyzyjnie, a zamontowany wcześniej element bywa jedynym pewnym wzorcem.

1. Zmierz średnicę zewnętrzną gwintu suwmiarką, najlepiej w dwóch miejscach na długości zwoju.
2. Sprawdź, czy średnica jest stała, czy lekko maleje. Stała oznacza zwykle gwint równoległy, malejąca - stożkowy.
3. Policz liczbę zwojów na cal. W praktyce możesz odmierzyć 25,4 mm i zliczyć pełne grzbiety.
4. Oceń sposób uszczelnienia: podkładka, O-ring, stożek czy uszczelnienie na zwoju.
5. Porównaj wynik z tabelą, ale nie ignoruj kształtu gniazda i powierzchni czołowej.

Przy okazji sprawdzam też materiał. Mosiądz, stal nierdzewna i tworzywa zachowują się inaczej podczas dokręcania, więc ten sam rozmiar gwintu może wymagać innej siły montażu. W osprzęcie do wody i wentylacji to ma znaczenie większe, niż wielu osobom się wydaje.

Jeśli po pomiarze wychodzi coś w okolicy 20,9 mm i 14 TPI, bardzo często jesteś w świecie G 1/2 albo R 1/2. Jeżeli średnica jest zbliżona, ale profil wygląda na 60°, nie próbuj na siłę ratować tego taśmą - to zwykle zły trop. Ta sekcja prowadzi już do najczęstszych błędów, które widzę przy zakupach i montażu.

Na co uważać przy zakupie i montażu

Najdroższe pomyłki są zwykle banalne. Ktoś zamawia złączkę po samym opisie „1/2 cala”, dokręca ją zbyt mocno albo zakłada, że każda taśma PTFE naprawi każdy gwint. W praktyce właśnie tak powstają przecieki, pęknięcia króćców i niepotrzebne zwroty towaru.

• Nie zakładaj, że każdy gwint calowy jest taki sam. Różnica między BSP, NPT i metryką bywa minimalna w odczuciu, ale krytyczna w uszczelnieniu.
• Nie uszczelniaj gwintu G „na ślepo”. Jeśli producent przewidział podkładkę albo O-ring, taśma na zwojach nie rozwiąże problemu.
• Nie dokręcaj zbyt mocno brązu i mosiądzu. To miękkie materiały; zbyt duży moment łatwo niszczy kształt zwoju albo gniazdo uszczelniające.
• Nie kupuj po samym DN. DN pomaga z grubsza opisać rurę, ale nie zastępuje oznaczenia gwintu.
• Nie ignoruj długości gwintu użytkowego. Dwa elementy mogą mieć ten sam rozmiar nominalny, ale inny dostępny odcinek wkręcania i wtedy montaż kończy się na oporze zanim powstanie szczelność.

W instalacjach wodnych i wentylacyjnych liczy się też serwisowalność. Jeśli coś ma być często demontowane, lepiej sprawdza się połączenie, które nie opiera szczelności wyłącznie na zniszczeniu zwoju przy każdym skręceniu. To właśnie praktyka odróżnia poprawny dobór od poprawki po fakcie.

Co sprawdzić przed zamówieniem części do istniejącej instalacji

Gdy mam do wymiany zawór, filtr albo fragment armatury, sprawdzam najpierw trzy rzeczy: oznaczenie gwintu, sposób uszczelnienia i rzeczywisty wymiar z demontażu. Dopiero potem patrzę na opis handlowy, bo sam zapis „1/2” bywa zbyt mało precyzyjny, żeby bezpiecznie zamówić część.

• Porównaj stary element z nowym, najlepiej zanim zdemontujesz całą sekcję instalacji.
• Ustal, czy gwint jest równoległy, czy stożkowy, bo to decyduje o rodzaju uszczelnienia.
• Sprawdź, czy w zestawie jest podkładka, O-ring albo stożek uszczelniający.
• Jeśli masz wątpliwość między BSP i NPT, potraktuj to jako ryzyko błędu, nie jako „małą różnicę”.
• Przy nietypowych średnicach nie zgaduj po nazwie producenta - zmierz część i porównaj ją z tabelą.

Takie podejście jest proste, ale działa. Zamiast walczyć z niedopasowaną złączką na montażu, od razu zamawiasz właściwy element i ograniczasz ryzyko przecieków, uszkodzenia gwintu oraz strat czasu przy kolejnym demontażu.
