Przy doborze złączki, obejmy albo odcinka zamiennego najwięcej czasu traci się nie na sam montaż, tylko na ustalenie wymiaru rury. Pokażę, jak zmierzyć średnicę rury bez zgadywania, także wtedy, gdy od razu nie widać, czy chodzi o średnicę zewnętrzną, wewnętrzną czy nominalną. To ważne zarówno w instalacjach wodnych, jak i w wentylacji, bo każdy z tych systemów opiera się na trochę innym sposobie czytania wymiarów.
Najkrótsza droga do poprawnego pomiaru
- Najpierw ustal, czy potrzebujesz średnicy zewnętrznej, wewnętrznej, czy oznaczenia nominalnego.
- Suwmiarka daje najlepszy wynik, jeśli masz dostęp do końca rury i prosty odcinek bez uszkodzeń.
- Gdy możesz zmierzyć tylko obwód, podziel wynik przez 3,14, a dostaniesz przybliżoną średnicę.
- W rurach wodnych i wentylacyjnych nie wolno bezkrytycznie ufać samemu nadrukowi, bo DN, fi i wymiar rzeczywisty nie zawsze znaczą to samo.
- Najczęstsze błędy to pomiar po izolacji, na zadziorach i w miejscu, gdzie rura jest spłaszczona.
Najpierw ustal, którą średnicę chcesz znać
Z mojego doświadczenia to właśnie ten krok oszczędza najwięcej nerwów. W praktyce instalacyjnej ludzie często mówią po prostu o „średnicy rury”, a mają na myśli trzy różne rzeczy: średnicę zewnętrzną, wewnętrzną albo nominalną. Każda z nich służy do czegoś innego, więc wynik bez kontekstu bywa po prostu bezużyteczny.
| Rodzaj średnicy | Co oznacza | Kiedy ma znaczenie | Na co uważać |
|---|---|---|---|
| Średnica zewnętrzna | Wymiar liczony po zewnętrznym obrysie rury | Dobór złączek, obejm, uchwytów i przejść | Nie mierz po izolacji, farbie ani zadziorach po cięciu |
| Średnica wewnętrzna | Światło rury, czyli wolny przekrój przepływu | Obliczenia przepływu, wydajność instalacji, dobór armatury | Zmienia ją grubość ścianki, więc nie da się jej ocenić tylko po zewnętrznym wymiarze |
| Średnica nominalna | Oznaczenie handlowe lub projektowe, które pomaga dobrać element, ale nie jest samym pomiarem | Zakupy, projekty, katalogi producentów | Nie zakładaj, że DN zawsze równa się dokładnemu wymiarowi suwmiarką |
Jeśli na rurze widzisz zapis typu 25x2,3, to najczęściej pierwsza liczba oznacza średnicę zewnętrzną, a druga grubość ścianki. W takim przykładzie średnica wewnętrzna wynosi w przybliżeniu 20,4 mm, bo odejmujesz dwa razy grubość ścianki. Gdy ta różnica jest jasna, sam pomiar staje się prosty i logiczny.
Zmierz rurę suwmiarką albo miarką, gdy masz do niej dostęp
Jeśli mam do dyspozycji otwarty koniec rury, zwykle zaczynam od suwmiarki. To nadal najpewniejsza metoda w terenie, bo daje szybki odczyt i dobrze radzi sobie z rurami o małej i średniej średnicy. Przy większych kanałach albo dłuższych odcinkach, gdzie suwmiarka nie sięga, przechodzę na miarkę elastyczną albo taśmę i sprawdzam obwód.
| Metoda | Kiedy działa najlepiej | Plusy | Ograniczenia |
|---|---|---|---|
| Suwmiarka | Gdy masz dostęp do końca rury i prosty, nieuszkodzony odcinek | Najdokładniejsza w codziennym montażu | Nie obejmie bardzo dużych średnic |
| Miarka elastyczna lub sznurek | Gdy trzeba zmierzyć obwód rury większej albo trudno dostępnej | Sprawdza się tam, gdzie szczęki suwmiarki nie wystarczą | Wymaga przeliczenia przez π i równego prowadzenia taśmy |
| Odczyt nadruku | Gdy oznaczenie na rurze jest czytelne i nieuszkodzone | Najszybszy sposób w wielu instalacjach | Trzeba go potwierdzić pomiarem, bo nadruk nie mówi wszystkiego |
- Oczyść końcówkę rury, usuń zadzior po cięciu i sprawdź, czy nie ma spłaszczenia.
- Jeśli używasz suwmiarki, zamknij szczęki na zewnętrznym obrysie i odczytaj wynik bez dociskania zbyt mocno.
- Zrób drugi pomiar pod kątem 90 stopni. Przy lekkiej owalizacji różnica bywa zauważalna.
- Jeśli musisz mierzyć miarką, owiń rurę równo, bez luzu i bez skręcenia taśmy.
Gdy potrzebna jest średnica wewnętrzna, a nie masz średnicomierza, najbezpieczniej policzyć ją z wymiaru zewnętrznego i grubości ścianki. To dobra metoda przy rurach z tworzyw i cienkościennych przewodach wentylacyjnych, ale tylko wtedy, gdy grubość ścianki jest znana albo wyraźnie oznaczona. Jeśli dostęp do końca rury jest niemożliwy, zostaje obwód albo odczyt z nadruku.

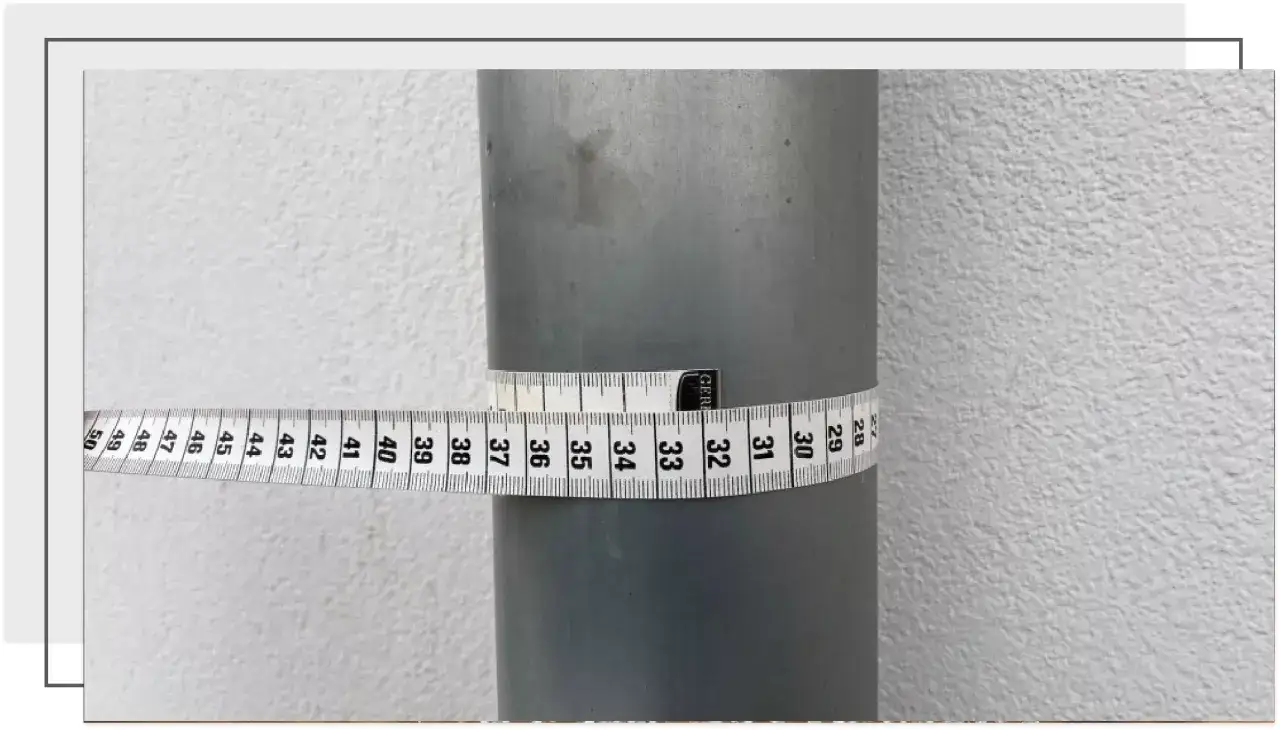

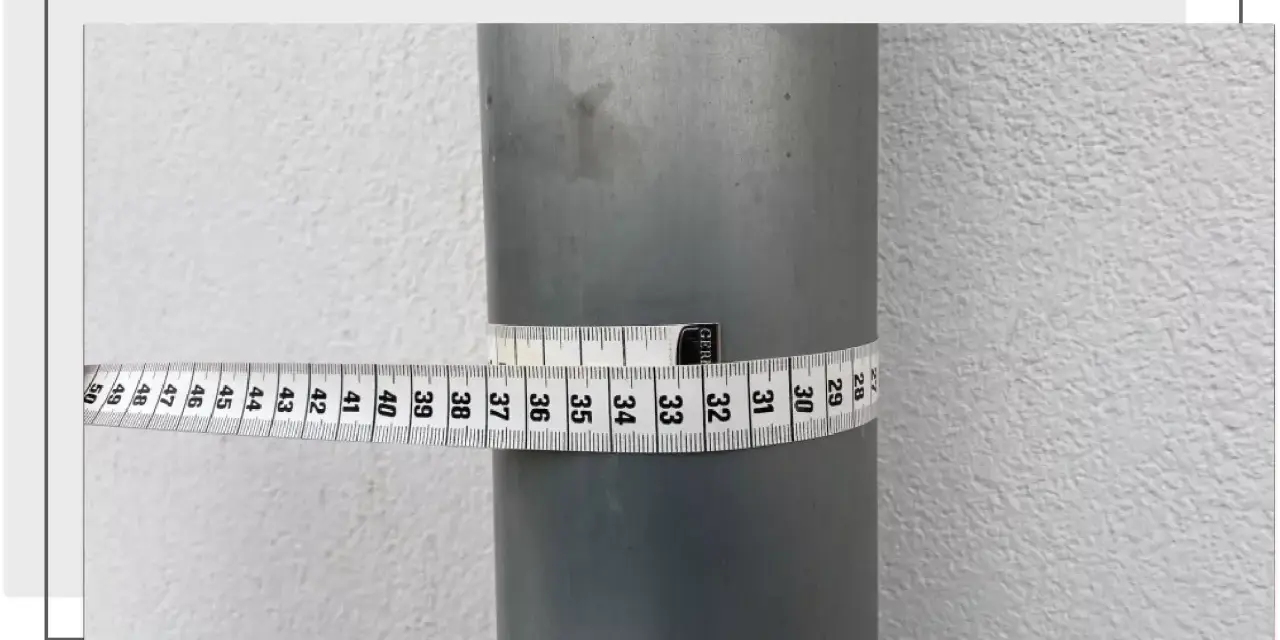

Policz średnicę z obwodu, gdy nie możesz objąć rury szczękami
To metoda, po którą sięgam przy większych kanałach, rurach w zabudowie i wszędzie tam, gdzie suwmiarka nie ma fizycznie szans wejść. Wystarczy zmierzyć obwód, czyli długość „opasania” rury, a potem podzielić wynik przez 3,1416. W praktyce to szybkie i wystarczająco dokładne rozwiązanie dla większości domowych i montażowych sytuacji.
Wzór jest prosty: średnica = obwód / 3,1416.
Przykład: jeśli obwód wynosi 314 mm, średnica wychodzi około 100 mm. Taki wynik jest bardzo wygodny przy sprawdzaniu kanałów wentylacyjnych i większych odcinków instalacji, gdzie chodzi głównie o dopasowanie elementów, a nie o pomiar laboratoryjny.Jeśli rura jest lekko owalna, zmierz obwód w dwóch miejscach. Ja zwykle wybieram odcinek możliwie prosty, bez zgrubień i bez miejsc po łączeniu, bo tam błąd rośnie najszybciej. Do doboru złączki patrzę wtedy przede wszystkim na wymiar większy, bo to on mówi, czy element w ogóle wejdzie. Jeżeli planujesz dalsze obliczenia przepływu, lepiej oprzeć się na kilku pomiarach i przyjąć wartość średnią.
Ta metoda nie zastępuje suwmiarki, ale ratuje sytuację w miejscach, do których nie da się sięgnąć. Następny krok to już sprawdzenie, co naprawdę oznacza napis na rurze i jak go połączyć z pomiarem.
Odczytaj oznaczenia i nie myl DN z wymiarem rzeczywistym
W instalacjach wodnych i wentylacyjnych oznaczenia na rurach są często ważniejsze niż sama „na oko” oceniona szerokość. Na nadruku możesz zobaczyć zapis w rodzaju 25x2,3, DN 50, fi 160 albo PN 16. Każdy z tych skrótów mówi o czymś innym, więc nie warto ich wrzucać do jednego worka.
| Oznaczenie | Co zwykle znaczy | Jak to odnieść do pomiaru |
|---|---|---|
| 25x2,3 | Średnica zewnętrzna 25 mm i grubość ścianki 2,3 mm | Można policzyć średnicę wewnętrzną jako 25 - 2 × 2,3, czyli około 20,4 mm |
| DN 50 | Średnica nominalna, czyli wymiar systemowy, a nie sam surowy pomiar | Trzeba porównać z katalogiem producenta lub tabelą dla danego materiału |
| fi 160 | Potoczne oznaczenie rury lub kanału o średnicy 160 mm | Najczęściej odpowiada rzeczywistemu rozmiarowi przewodu, ale warto to potwierdzić |
| PN 16 | Klasa ciśnieniowa, nie średnica | Nie używaj tego oznaczenia do doboru złączek średnicowych |
W wentylacji szczególnie uważałbym na kanały spiro, bo tam średnica wpływa nie tylko na dopasowanie elementów, lecz także na opory przepływu i poziom hałasu. W instalacji wodnej znaczenie ma z kolei grubość ścianki, bo to ona decyduje o średnicy wewnętrznej, a więc o przepustowości. Kiedy połączysz nadruk z pomiarem, dużo łatwiej uniknąć pomyłek przy zamawianiu części, zwłaszcza jeśli instalacja jest już częściowo rozebrana.
Sam nadruk jednak nie wystarczy, jeśli po drodze pojawiają się błędy pomiarowe. Właśnie one najczęściej robią różnicę między trafionym zamówieniem a kolejną wizytą w sklepie.
Unikaj błędów, które psują wynik w wodzie i wentylacji
Najczęściej poprawiam nie samą technikę, tylko punkt odniesienia. Ktoś mierzy po izolacji, ktoś inny na końcu z zadziorem, jeszcze ktoś zakłada, że każdy zapis fi oznacza dokładnie to samo w każdym systemie. Efekt jest przewidywalny, element nie pasuje albo pasuje „na siłę”, a to w instalacjach zwykle kończy się dodatkowymi kosztami.
- Nie mierz po izolacji ani po otulinie, bo zawyżysz wynik.
- Nie mierz na kielichu, złączce, zgrubieniu lub spoinie, bo to nie jest miarodajny przekrój rury.
- Nie opieraj się na jednym odczycie, jeśli rura jest owalna lub lekko spłaszczona.
- Nie myl średnicy zewnętrznej z wewnętrzną, bo to dwa różne parametry użytkowe.
- Nie zakładaj, że DN zawsze daje się bezpośrednio przeliczyć na rzeczywisty wymiar w milimetrach.
- Nie ignoruj materiału rury, bo stal, tworzywo i kanał wentylacyjny potrafią używać innych reguł opisu rozmiaru.
Ja zwykle trzymam się jednej prostej zasady: jeśli wynik ma być użyty do zakupu części, sprawdzam go w dwóch punktach i porównuję z oznaczeniem producenta. To nie jest przesada, tylko najtańszy sposób na uniknięcie błędu. Gdy ten etap jest dopięty, zostaje już tylko ostatnia kontrola przed zakupem.
Sprawdź jeszcze trzy rzeczy przed zakupem złączki lub kanału
Sam wymiar to dopiero początek. W praktyce liczy się jeszcze materiał, sposób łączenia i grubość ścianki, bo te elementy decydują o tym, czy część naprawdę będzie pasować. W instalacjach wodnych i wentylacyjnych widziałem już sytuacje, w których średnica była dobra, ale reszta parametrów kompletnie rozjeżdżała się z potrzebą.
- Materiał rury - stal, ocynk, PVC, PP, PE albo rura spiro mogą wymagać różnych elementów łączących.
- Grubość ścianki - szczególnie ważna, jeśli dobierasz średnicę wewnętrzną albo element zaciskowy.
- Sposób połączenia - kielich, zgrzew, zacisk, obejma lub redukcja nie zawsze są zamienne.
- Warunki pracy - woda pod ciśnieniem, wentylacja grawitacyjna i wentylacja mechaniczna nie stawiają tych samych wymagań.
- Długość i prowadzenie trasy - przy wentylacji zbyt mała średnica szybciej podnosi opory i hałas.
Jeśli masz wątpliwość, lepiej porównać wymiar z katalogiem albo opakowaniem niż liczyć na „prawie pasuje”. W instalacjach wodnych i wentylacyjnych takie półśrodki kończą się zwykle dodatkową wizytą w sklepie albo niepotrzebnym przerabianiem odcinka, który mógł zostać w spokoju. Ja zawsze wolę poświęcić minutę na kontrolę niż godzinę na poprawki.
Najpewniejszy pomiar to taki, w którym najpierw wiesz, co mierzysz, potem wybierasz właściwe narzędzie, a na końcu porównujesz wynik z oznaczeniem systemu. Taka kolejność działa w rurach wodnych i wentylacyjnych dużo lepiej niż samo mierzenie „na oko”, a w praktyce oszczędza i czas, i nerwy.
