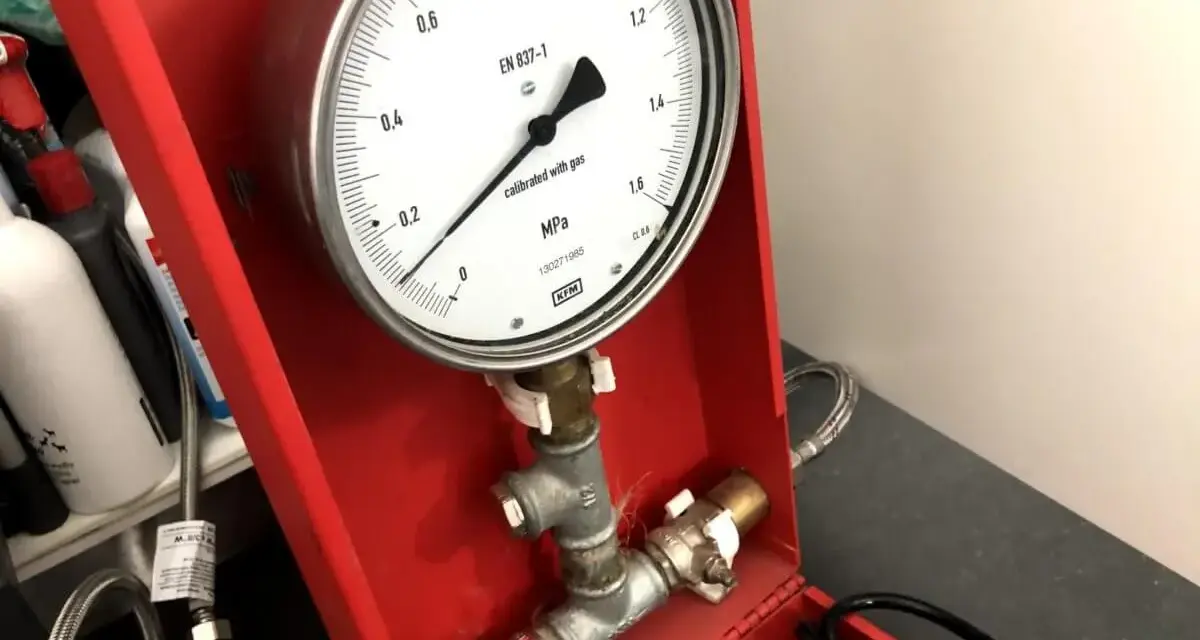

W praktyce ten przyrząd decyduje o tym, czy instalacja przejdzie odbiór bez poprawek. Manometr do prób szczelności gazu pokazuje niewielkie zmiany ciśnienia, dlatego musi mieć odpowiednią klasę dokładności, właściwy zakres skali i aktualne potwierdzenie sprawdzenia. W tekście pokazuję, jak go dobrać, kiedy naprawdę się przydaje oraz czym różni się od sprzętu używanego przy wodzie i wentylacji.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem manometru
- Do głównej próby szczelności instalacji gazowej zwykle wybiera się przyrząd klasy 0,6 z zakresem dopasowanym do testu, najczęściej 0-0,06 MPa albo 0-0,16 MPa.
- W praktyce liczy się nie tylko skala, ale też aktualne świadectwo wzorcowania lub legalizacji oraz czytelna tarcza.
- Zbyt szeroki zakres utrudnia wychwycenie małych spadków ciśnienia, a to najczęstszy powód błędów na odbiorze.
- Do instalacji wodnych przydają się wyższe zakresy, a do wentylacji osobny manometr różnicowy pracujący w Pa lub hPa.
- Ceny prostych modeli zaczynają się od kilkuset złotych, a profesjonalne zestawy cyfrowe kosztują kilka tysięcy.
Do czego służy ten przyrząd i kiedy jest potrzebny
Ten typ aparatury służy do kontrolowanego wytworzenia ciśnienia w instalacji i sprawdzenia, czy w określonym czasie nie pojawia się spadek wskazania. Najczęściej używa się go przy nowej instalacji, po remoncie, po wymianie fragmentu przewodu, po dłuższym wyłączeniu z użytkowania oraz przed odbiorem technicznym. Ja traktuję taki pomiar jako moment, w którym instalacja przestaje być oceniana „na oko”, a zaczyna być potwierdzona liczbowo.
- przy odbiorze nowego odcinka instalacji gazowej,
- po przebudowie albo naprawie, która mogła naruszyć szczelność,
- po dłuższym przestoju instalacji,
- przed uruchomieniem po wymianie gazomierza lub armatury,
- tam, gdzie dokumentacja wymaga protokołu z wynikiem pomiaru.
W budynkach mieszkalnych taki pomiar zwykle idzie w parze z kontrolą przewodów kominowych i wentylacyjnych, bo bez sprawnej wentylacji bezpieczeństwo całego układu spada. Żeby wynik był wiarygodny, trzeba jednak dobrać sprzęt, który pokaże nawet bardzo mały spadek ciśnienia. I właśnie tutaj zaczyna się temat parametrów, a nie samej marki.
Jakie parametry decydują o wiarygodnym pomiarze
Ja zaczynam od trzech rzeczy: klasy dokładności, zakresu skali i dokumentu potwierdzającego sprawdzenie metrologiczne. Reszta jest ważna, ale dopiero później. Jeśli te trzy elementy są źle dobrane, nawet porządny sprzęt nie pomoże, bo po prostu nie pokaże małych zmian wystarczająco czytelnie.
| Parametr | Dlaczego ma znaczenie | Co wybrać w praktyce |
|---|---|---|
| Klasa dokładności | Im lepsza, tym łatwiej zauważyć mały spadek ciśnienia | Do próby gazowej trzymaj się klasy 0,6 |
| Zakres pomiarowy | Zbyt szeroka skala „gubi” niewielkie różnice | Najczęściej 0-0,06 MPa lub 0-0,16 MPa, zależnie od próby |
| Średnica tarczy | Wpływa na czytelność odczytu z bliska i z dystansu | 160 mm to praktyczny standard, 250 mm bywa wygodniejsze w terenie |
| Dokument sprawdzenia | Potwierdza wiarygodność pomiaru w odbiorze | Aktualne świadectwo wzorcowania albo legalizacji, zależnie od zestawu |
| Funkcje dodatkowe | Ułatwiają pracę i dokumentację | Pamięć wyników, alarmy, wydruk PDF, automatyczne zerowanie |
| Osprzęt | Węże, zawory i złączki też wpływają na szczelność układu pomiarowego | Warto brać kompletny zestaw, a nie sam korpus przyrządu |
Z mojego doświadczenia wynika, że najwięcej błędów bierze się z manometru o zbyt dużym zakresie. W teorii wygląda uniwersalnie, ale przy typowej próbie gazowej bywa po prostu zbyt mało czuły. Jeśli sprzęt ma pracować również przy wodzie, lepiej wybrać model z dodatkowym zakresem niż iść w jeden kompromisowy odczyt.
Warto też pamiętać o jednym wyjątku: przy próbie odbiorników po podłączeniu spotyka się niższe zakresy, na przykład 0-6 kPa. Dlatego przed zakupem zawsze sprawdzam, jakie dokładnie badanie ma być wykonywane, a nie tylko to, że chodzi ogólnie o gaz. To prowadzi wprost do samej procedury próby.
Jak przebiega próba szczelności krok po kroku
Sama skala to połowa sukcesu, druga połowa to poprawne wykonanie pomiaru. W praktyce liczy się przygotowanie instalacji, stabilizacja temperatury i dopiero potem odczyt. Gdy któryś z tych etapów jest zrobiony byle jak, wynik łatwo staje się mylący.
- Sprawdzam, czy instalacja jest kompletna, połączenia są widoczne, a końcówki odpowiednio zaślepione.
- Odłączam odbiorniki i przygotowuję odcinek do badania osobno, jeśli dokumentacja tego wymaga.
- Podłączam przyrząd oraz osprzęt pomocniczy i upewniam się, że układ pomiarowy sam nie ma nieszczelności.
- Wytwarzam ciśnienie próbne, zwykle przy użyciu powietrza albo azotu, bo to bezpieczne i obojętne media testowe.
- Czekam na stabilizację temperatury i układu, zanim zacznę właściwy pomiar.
- Obserwuję wskazanie przez ustalony czas, który w praktyce bywa liczony w dziesiątkach minut, najczęściej około 30-60 minut przy prostszych próbach odbiorowych.
- Na końcu zapisuję wynik w protokole razem z numerem przyrządu i datą ważności wzorcowania lub legalizacji.
Dlaczego gaz, woda i wentylacja wymagają różnych manometrów
To jest punkt, który moim zdaniem najłatwiej pomylić. Jeden przyrząd może mieć podobną obudowę, ale w praktyce pracuje w zupełnie innym zakresie i mierzy inne zjawisko. Instalacja gazowa, wodna i wentylacyjna nie stawiają tym samym sprzętom tych samych wymagań.
| Rodzaj instalacji | Co mierzy się najczęściej | Typowy zakres | Jaki sprzęt zwykle się sprawdza |
|---|---|---|---|
| Gaz | Niewielki spadek ciśnienia w czasie próby | 0-0,06 MPa lub 0-0,16 MPa | Manometr kontrolny klasy 0,6 |
| Woda | Ciśnienie robocze i próbną wytrzymałość układu | Zwykle kilka do kilkunastu barów, zależnie od systemu | Manometr 0-10 bar, 0-16 bar albo model z drugim zakresem |
| Wentylacja | Różnicę ciśnień i przepływ powietrza | Pa lub hPa, czyli zakres dużo niższy niż w instalacjach wodnych | Manometr różnicowy lub mikromanometr |
Jeśli ktoś działa na styku instalacji wodnych, gazowych i wentylacji, ja szukałbym raczej jednego dobrze dobranego zestawu niż kilku przypadkowych urządzeń. To zwykle oszczędza czas, redukuje błędy i ułatwia dokumentację. A skoro mowa o błędach, warto nazwać te, które najczęściej fałszują wynik.
Najczęstsze błędy, które fałszują wynik
Najdroższe pomyłki są zwykle banalne. Nie wynikają z wielkiej awarii, tylko z drobiazgów, które umykają w pośpiechu. Ja zawsze zaczynam od osprzętu, bo bardzo często to on, a nie sama instalacja, robi problem.
- Zbyt szeroki zakres skali - odczyt jest mało czuły i małe spadki giną w tle.
- Brak stabilizacji temperatury - ciśnienie zmienia się wraz z temperaturą, więc zbyt szybki odczyt wprowadza w błąd.
- Nieszczelne węże lub złączki - przyrząd pokazuje spadek, choć przecieka tylko zestaw pomiarowy.
- Nieprzygotowana instalacja - otwarte odbiorniki, źle zaślepione końcówki albo ukryte połączenia psują całą próbę.
- Brak aktualnego sprawdzenia przyrządu - bez ważnego dokumentu wynik może być podważony na odbiorze.
- Za szybkie wyciąganie wniosków - od razu obwinia się instalację, choć problem jest jeszcze w układzie próbnym.
W praktyce te same zasady dotyczą również testów wodnych i pomiarów w wentylacji: najpierw pewny układ pomiarowy, dopiero potem ocena instalacji. Gdy to jest dopilnowane, pozostaje już tylko kwestia budżetu i tego, czy bardziej opłaca się model analogowy, czy cyfrowy.
Ile kosztuje sprzęt i kiedy warto wybrać model cyfrowy
Ceny na rynku są dość szerokie, bo różnica między prostym manometrem a zaawansowanym zestawem cyfrowym jest realna, nie marketingowa. Za solidny, analogowy model kontrolny z klasą 0,6 i dokumentem metrologicznym zapłacisz zwykle od około 700 do 1 600 zł. Cyfrowe zestawy do gazu zaczynają się częściej w okolicach 2 800-4 000 zł, a bardziej rozbudowane komplety potrafią kosztować jeszcze więcej.
| Typ urządzenia | Cena orientacyjna | Dla kogo ma sens |
|---|---|---|
| Analogowy manometr kontrolny | Około 700-1 600 zł | Do sporadycznych odbiorów i prostszych prac serwisowych |
| Cyfrowy manometr do gazu | Około 2 800-4 000 zł | Do częstych pomiarów, lepszej czytelności i zapisu wyników |
| Rozbudowany zestaw z detekcją nieszczelności | 4 000 zł i więcej | Do firm, które robią dużo testów i chcą raportów PDF oraz alarmów |
Dopłata do cyfrowego sprzętu ma sens wtedy, gdy rzeczywiście wykorzystujesz jego funkcje: pamięć wyników, raporty, alarmy i wygodę odczytu. Jeśli robisz kilka odbiorów rocznie, ważniejsze będzie dopasowanie zakresu i pewna kalibracja niż sam ekran. Ja dopłacałbym do funkcji dopiero po zabezpieczeniu podstaw, bo bez nich nawet droższy sprzęt nie rozwiąże problemu z nieczytelnym pomiarem.
Co sprawdzić przed zakupem albo zleceniem próby
Na końcu liczy się prosty zestaw pytań, które warto sobie zadać jeszcze przed zamówieniem sprzętu albo przyjazdem ekipy. Jeśli instalacja dotyczy gazu, wody i wentylacji w jednym budynku, dobrze dobrany zestaw od razu oszczędza czas. Jeśli to jednorazowy odbiór, priorytetem jest zgodność z zakresem próby, a nie liczba funkcji.- czy zakres przyrządu odpowiada ciśnieniu próby,
- czy dokument metrologiczny jest aktualny,
- czy tarcza albo wyświetlacz będą czytelne w warunkach pracy,
- czy w zestawie są węże, redukcje i zawory potrzebne do szczelnego podłączenia,
- czy instalacja wymaga też kontroli wentylacji lub innych elementów budynku,
- czy po badaniu powstanie protokół, który da się bez problemu dołączyć do odbioru.
Jeżeli miałbym zostawić tylko jedną praktyczną myśl, to tę: przy próbach szczelności liczy się nie marka sama w sobie, ale dopasowanie skali, klasy dokładności i osprzętu do konkretnej instalacji. Dobrze dobrany zestaw oszczędza czas przy odbiorze, ogranicza ryzyko poprawki i daje dużo pewniejszy odczyt, zwłaszcza tam, gdzie pracuje się równocześnie przy gazie, wodzie i wentylacji.
