Separator powietrza działa najlepiej wtedy, gdy pracuje w punkcie, w którym gazy najłatwiej odrywają się od wody. Najkrótsza odpowiedź na pytanie, gdzie zamontować separator powietrza, brzmi: na odcinku o najwyższej temperaturze i możliwie najniższym ciśnieniu w danym układzie. W praktyce oznacza to zwykle zasilanie tuż za źródłem ciepła, a w układach chłodniczych i części obiegów z pompą ciepła - powrót przed źródłem chłodu. Poniżej pokazuję, jak dobrać miejsce montażu, jak ustawić urządzenie względem pompy i naczynia wzbiorczego oraz kiedy sam separator nie rozwiąże problemu zapowietrzenia.
Najważniejsze zasady montażu, które od razu skracają drogę do poprawnego doboru
- W ogrzewaniu separator montuję zwykle na zasilaniu, zaraz za źródłem ciepła.
- W chłodzeniu i w wybranych układach z pompą ciepła lepszy jest powrót, przed źródłem chłodu lub przed pompą po stronie ssawnej.
- Najlepiej pracuje tam, gdzie woda ma wysoką temperaturę i niskie ciśnienie.
- Separator i naczynie wzbiorcze powinny być wpięte w sensowny punkt hydrauliczny, a nie przypadkowo w najwygodniejsze miejsce na rurze.
- W wielu modelach urządzenie musi pracować pionowo, a kierunek przepływu ma znaczenie.
- W niskich temperaturach i wysokich instalacjach separator może być za słaby, wtedy lepiej sprawdza się odgazowywacz próżniowy.
Najlepsze miejsce montażu w instalacji grzewczej
W instalacji grzewczej patrzę przede wszystkim na temperaturę czynnika. Im cieplejsza woda, tym niższa jest rozpuszczalność gazów, więc mikropęcherzyki łatwiej wydzielają się z obiegu. Dlatego separator zwykle trafia na przewód zasilający, możliwie blisko kotła, wymiennika albo innego źródła ciepła. To nie jest ozdoba przy urządzeniu, tylko punkt, w którym separator ma największą szansę wyłapać powietrze, zanim trafi ono do pomp, grzejników i wymienników.
Jeżeli układ jest klasyczny, najlepszy wariant to odcinek za źródłem ciepła, przed rozgałęzieniami na obiegi. Właśnie tam woda jest najbardziej „gazoodporna” w sensie odwrotnym: podgrzanie wypycha z niej to, co wcześniej było rozpuszczone. Ja traktuję to jako pierwszą zasadę, bo późniejsze poprawki na rozdzielaczach i odpowietrznikach są zwykle tylko gaszeniem skutków złego punktu montażu.
Warto odróżnić separator od zwykłego odpowietrznika przy grzejniku. Ten pierwszy pracuje centralnie i usuwa mikropęcherzyki w trakcie obiegu, a nie tylko powietrze z jednego odbiornika. Dzięki temu mniej hałasują pompy, spada ryzyko kawitacji, a instalacja szybciej się stabilizuje po napełnieniu.
Jeżeli ktoś oczekuje, że separator wyłapie także całe rozpuszczone powietrze od razu, to oczekiwanie jest zbyt ambitne. Urządzenie jest skuteczne przede wszystkim tam, gdzie gaz może się już odseparować z wody w formie pęcherzyków. Gdy układ pracuje na zbyt niskiej temperaturze albo z niekorzystną hydrauliką, sam dobry separator nie zrobi całej roboty.
Gdy układ przestaje być klasyczny, zasada się nie zmienia, ale miejsce wpięcia trzeba dopasować do typu obiegu. I właśnie tu wchodzą chłodzenie, pompy ciepła oraz obiegi z elementami wentylacji wodnej.
W chłodzeniu i przy wentylacji wodnej punkt montażu jest inny
W obiegach chłodniczych logika jest odwrotna niż w ogrzewaniu. Przy niskiej temperaturze czynnika większość gazów pozostaje bardziej rozpuszczona, więc separator mikropęcherzyków pracuje mniej wydajnie. Dlatego w wielu układach chłodzenia montuje się go na powrocie, przed źródłem chłodu, a nie na zasilaniu. To ważne rozróżnienie, bo w praktyce wiele błędów bierze się właśnie z kopiowania schematu z kotłowni do instalacji wody lodowej.
| Układ | Gdzie montuję separator | Dlaczego tak |
|---|---|---|
| Ogrzewanie wodne | Na zasilaniu, tuż za źródłem ciepła | Wysoka temperatura sprzyja wydzielaniu mikropęcherzyków |
| Chłodzenie lub woda lodowa | Na powrocie, przed źródłem chłodu | Takie położenie lepiej współpracuje z niższą temperaturą pracy |
| Pompa ciepła | Zależnie od układu producenta, często przed pompą obiegową i po stronie ochrony wymiennika | Chodzi o ochronę skraplacza i stabilne warunki hydrauliczne |
| Wentylacja z wodną nagrzewnicą lub chłodnicą | W obiegu wodnym zasilającym wymiennik | Separator pracuje w hydraulice, nie w kanale powietrznym |
Jeśli mówimy o wentylacji mechanicznej z wodną nagrzewnicą albo chłodnicą, separator powietrza pracuje w części hydraulicznej, czyli na obiegu wody zasilającym wymiennik. Nie montuje się go w kanale wentylacyjnym, bo jego zadaniem nie jest obsługa powietrza w strumieniu nawiewu, tylko gazów rozpuszczonych w wodzie instalacyjnej. To brzmi jak detal, ale w praktyce właśnie ten detal rozdziela poprawny montaż od pomyłki po stronie wykonawczej.
Właśnie dlatego w obiegach chłodniczych i w układach z wodnymi elementami wentylacji trzeba patrzeć nie tylko na schemat, ale też na temperaturę medium. Z tego miejsca naturalnie przechodzimy do relacji między separatorem, pompą i naczyniem wzbiorczym, bo to one decydują o stabilności ciśnienia.

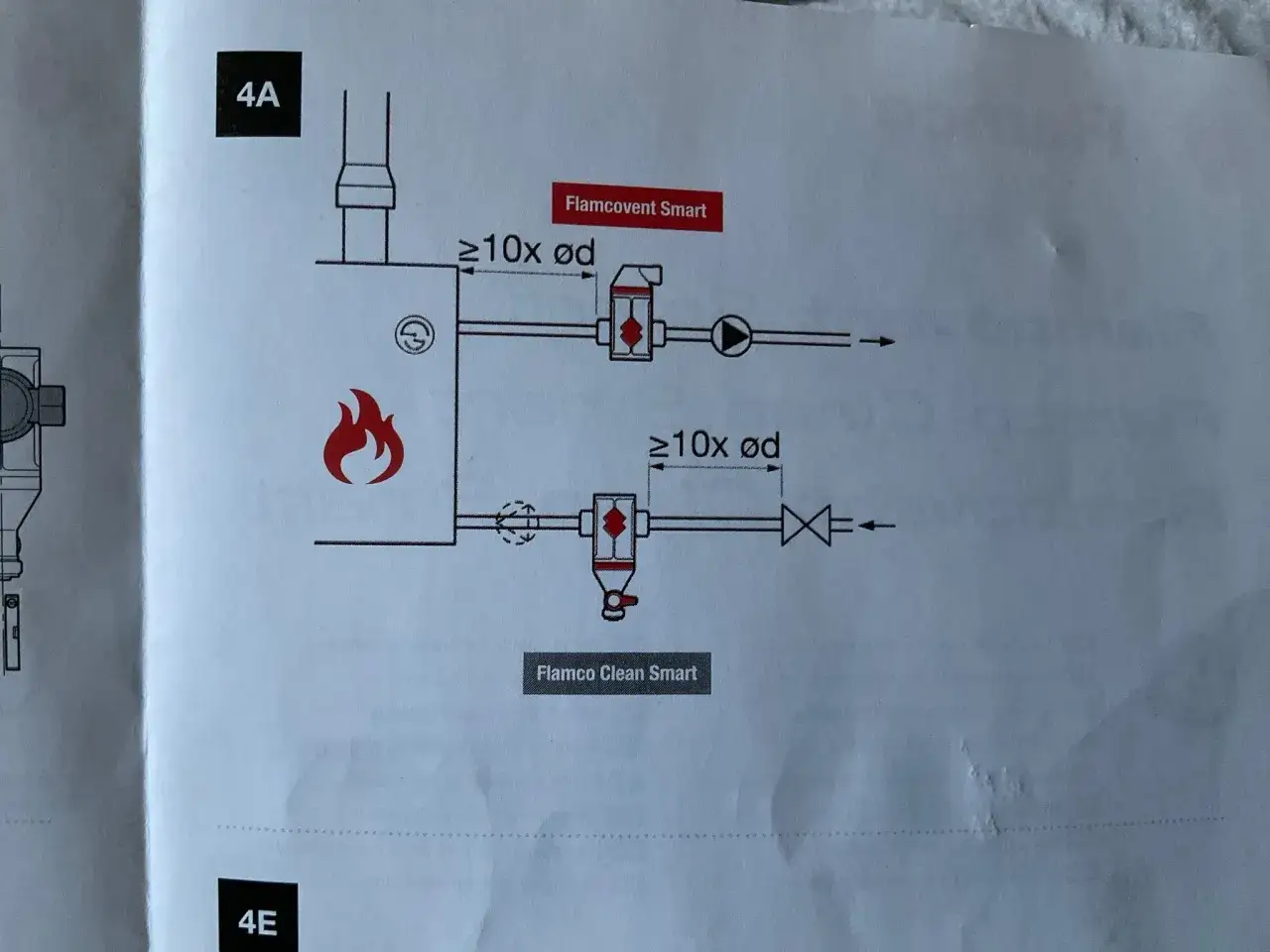

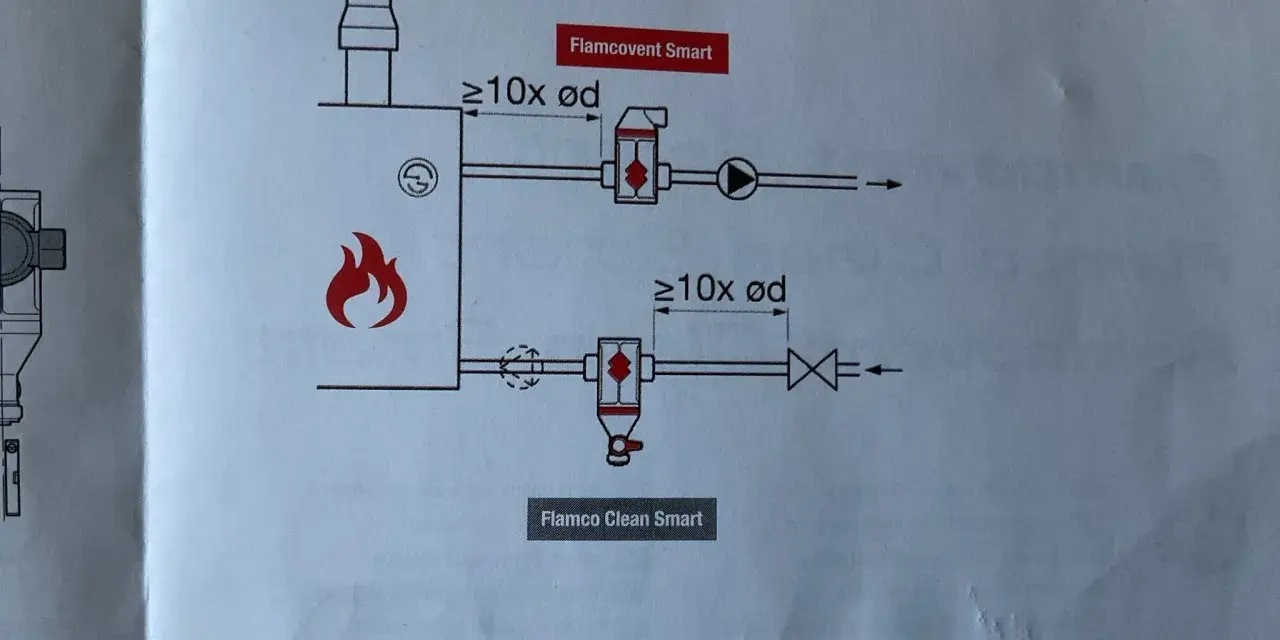

Jak ustawić separator względem pompy i naczynia wzbiorczego
Najlepszy układ to taki, w którym separator i naczynie wzbiorcze tworzą punkt stabilnego ciśnienia, a pompa pracuje tak, by od tego punktu „odpychać” wodę do instalacji. To właśnie dlatego w wielu schematach separator ląduje na zasilaniu, a pompa za nim. Jeżeli konstrukcja kotła lub pompy wymusza inny przebieg rur, nadal można zrobić to dobrze, ale trzeba zachować prostą logikę: separator ma pracować po stronie ssawnej pompy albo w miejscu, gdzie spadek ciśnienia nie psuje odpowietrzania.
Ja patrzę tu na dwa parametry naraz: temperaturę i ciśnienie. Samo wysokie ciśnienie nie wystarczy, jeśli separator jest w złym miejscu, a sama wysoka temperatura też nie wystarczy, jeśli pompa robi z obiegu miejsce podciśnienia. W praktyce oznacza to trzy zasady:
- separator powinien być wpięty tam, gdzie woda ma najlepsze warunki do oddawania gazów;
- naczynie wzbiorcze warto podłączać w tym samym punkcie hydraulicznego „spokoju”;
- pompa nie powinna destabilizować ciśnienia dokładnie w miejscu, w którym separator ma odgazowywać wodę.
Nie każdy kocioł pozwala na układ podręcznikowy, ale nawet wtedy da się zachować sensowny układ przepływu. Jeśli pompa jest po stronie powrotu i tłoczy przez źródło ciepła, separator nadal może pracować poprawnie, o ile znajduje się po stronie ssawnej pompy albo w miejscu, w którym ciśnienie nie spada zbyt gwałtownie. To jest detal, który w praktyce decyduje o tym, czy instalacja będzie cicha i stabilna, czy będzie co sezon wymagała dopuszczania wody.
Skoro wiem już, gdzie urządzenie ma pracować, sprawdzam jeszcze warunki montażowe samego korpusu. I właśnie tu wychodzą na jaw błędy, które często psują nawet dobrze narysowany schemat.
Błędy montażowe, które najczęściej obniżają skuteczność
Najczęściej spotykam nie tyle zły dobór samego separatora, ile źle wykonany montaż. Kilka potknięć powtarza się wyjątkowo regularnie:
- Montaż zbyt daleko od źródła ciepła - separator trafia w miejsce, gdzie woda jest już chłodniejsza i mniej „oddaje” gazy.
- Zła orientacja urządzenia - część modeli musi pracować pionowo; położenie „jak się zmieści” obniża skuteczność.
- Ignorowanie kierunku przepływu - w modelach ze strzałką na korpusie to nie jest sugestia, tylko warunek pracy.
- Brak zaworów odcinających - bez nich serwis staje się uciążliwy, a czasem po prostu ryzykowny.
- Zbyt niska temperatura pracy - separator jest wtedy mniej wydajny, bo powietrze pozostaje głównie rozpuszczone.
- Mylenie separatora z filtrem - jeśli w instalacji jest szlam, rdza albo magnetyt, sam separator powietrza nie wystarczy.
W praktyce lubię też sprawdzać dostęp do odpowietrznika automatycznego. Jeżeli ktoś zabuduje urządzenie tak, że nie da się do niego dotrzeć bez demontażu połowy kotłowni, to serwis szybko zamienia się w kosztowną improwizację. Dobra instalacja to taka, przy której można ją później bez problemu sprawdzić, a nie tylko ładnie zamknąć w szafce.
To samo dotyczy łączenia separatora z urządzeniami ochrony instalacji. W starszych układach, gdzie woda niesie sporo zanieczyszczeń, rozsądniejszy bywa separator powietrza-zanieczyszczeń albo dodatkowy filtr magnetyczny. Samo odpowietrzanie nie wyczyści obiegu z osadów, a one potrafią zabić skuteczność całego systemu równie skutecznie jak powietrze.
Po tych błędach widać już wyraźnie, że jedno urządzenie nie pasuje do wszystkich instalacji. Dlatego ostatni krok to sprawdzenie, czy separator w ogóle jest wystarczający dla danego układu.
Kiedy sam separator nie wystarczy i trzeba myśleć o innym rozwiązaniu
Separator powietrza usuwa mikropęcherzyki, ale nie jest lekarstwem na każdy problem z gazami w instalacji. W układach niskotemperaturowych jego skuteczność spada, bo powietrze pozostaje w dużej mierze rozpuszczone. W wysokich obiegach dochodzi jeszcze jeden ogranicznik: wysokość instalacji nad separatorem. W danych katalogowych spotyka się na przykład wartości rzędu 10 m dla instalacji grzewczej przy 60°C oraz około 1,7 m dla instalacji chłodniczej przy 10°C. Traktuję to jako praktyczny sygnał ostrzegawczy, nie jako uniwersalną normę, bo realny wynik zależy od konkretnego modelu i hydrauliki układu.
Jeżeli instalacja jest wysoka, zimna albo bardzo rozbudowana, często lepiej sprawdza się odgazowywacz próżniowy. On jest po prostu skuteczniejszy tam, gdzie zwykły separator nie ma już z czego wydzielać gazów w wystarczającej ilości. To szczególnie ważne w dużych budynkach, w systemach chłodzenia i w obiegach, które po uruchomieniu długo trzymają drobne pęcherze w wodzie.
W pompach ciepła zwracam dodatkowo uwagę na ochronę wymiennika. Jeśli producent zaleca separator powietrza i zanieczyszczeń na powrocie przed pompą obiegową, to nie jest to przypadkowy zapis. Taki montaż ma chronić skraplacz, ograniczać hałas i zmniejszać ryzyko pracy na zapowietrzonym obiegu. W praktyce to właśnie tu najlepiej widać, że poprawne miejsce montażu jest częścią ochrony całego urządzenia, a nie tylko dodatkiem do instalacji.
Im bardziej nietypowy jest układ, tym mniej ufałbym gotowym schematom z internetu, a bardziej temu, co dzieje się z temperaturą i ciśnieniem w konkretnym miejscu rury. To prowadzi już do ostatniego kroku: sprawdzenia instalacji przed uruchomieniem.
Zanim zamkniesz montaż, sprawdź jeszcze te trzy rzeczy
Przed pierwszym uruchomieniem robię prosty przegląd, bo to oszczędza późniejszych powrotów na budowę:
- czy separator jest wpięty w odpowiednią gałąź i ustawiony zgodnie z wymaganiami modelu;
- czy przed i za urządzeniem są zawory odcinające, a odpowietrznik ma dostęp do serwisu;
- czy naczynie wzbiorcze, pompa i separator tworzą jeden sensowny punkt hydrauliczny, a nie konkurują ze sobą o ciśnienie.
Po napełnieniu instalacji sprawdzam jeszcze pracę na ciepło i na zimno. Jeśli po kilku dniach wraca szum, ciśnienie zaczyna skakać albo system domaga się dopuszczania wody, problem zwykle nie leży w samym odpowietrzniku. Najczęściej winny jest zły punkt montażu, zbyt niskie ciśnienie napełnienia albo po prostu urządzenie, które nie pasuje do charakteru obiegu.
Jeśli miałbym zostawić jedną praktyczną zasadę, to byłaby prosta: separator montuje się nie tam, gdzie łatwo go przykręcić, tylko tam, gdzie instalacja daje mu najlepsze warunki pracy. W ogrzewaniu zwykle jest to zasilanie za źródłem ciepła, w chłodzeniu - powrót przed źródłem chłodu, a w bardziej złożonych układach decyduje już konkretna hydraulika, nie przyzwyczajenie wykonawcy.
