W schematach pneumatycznych jeden symbol potrafi powiedzieć więcej niż długi opis. W przypadku zaworu 3/2 od razu widać, ile ma portów, ile położeń, jak zachowuje się w spoczynku i czy po zwolnieniu wraca do stanu bazowego. Poniżej rozbieram ten zapis na czynniki pierwsze, bo to właśnie on najczęściej decyduje, czy układ zadziała przewidywalnie, czy zacznie sprawiać kłopoty przy uruchomieniu i serwisie.
Najważniejsze informacje o symbolu zaworu 3/2 w kilku punktach
- To zawór trójdrogowy dwupołożeniowy, więc jego zapis pokazuje jednocześnie liczbę portów i liczbę stanów pracy.
- W praktyce port 1 oznacza zasilanie, port 2 wyjście robocze, a port 3 odpowietrzenie.
- Najważniejszy podział dotyczy położenia normalnego: normalnie zamknięty albo normalnie otwarty.
- Sprężyna, przycisk, dźwignia, cewka lub pilot pneumatyczny mówią, w jaki sposób zawór jest uruchamiany i jak wraca do spoczynku.
- Taki zawór najczęściej pracuje z siłownikiem jednostronnego działania albo jako element sterujący w prostszych obwodach pneumatycznych.
- Najwięcej błędów wynika nie z samego rysunku, lecz z pominięcia stanu normalnego i numeracji przyłączy.
Jak czytać symbol zaworu 3/2 krok po kroku

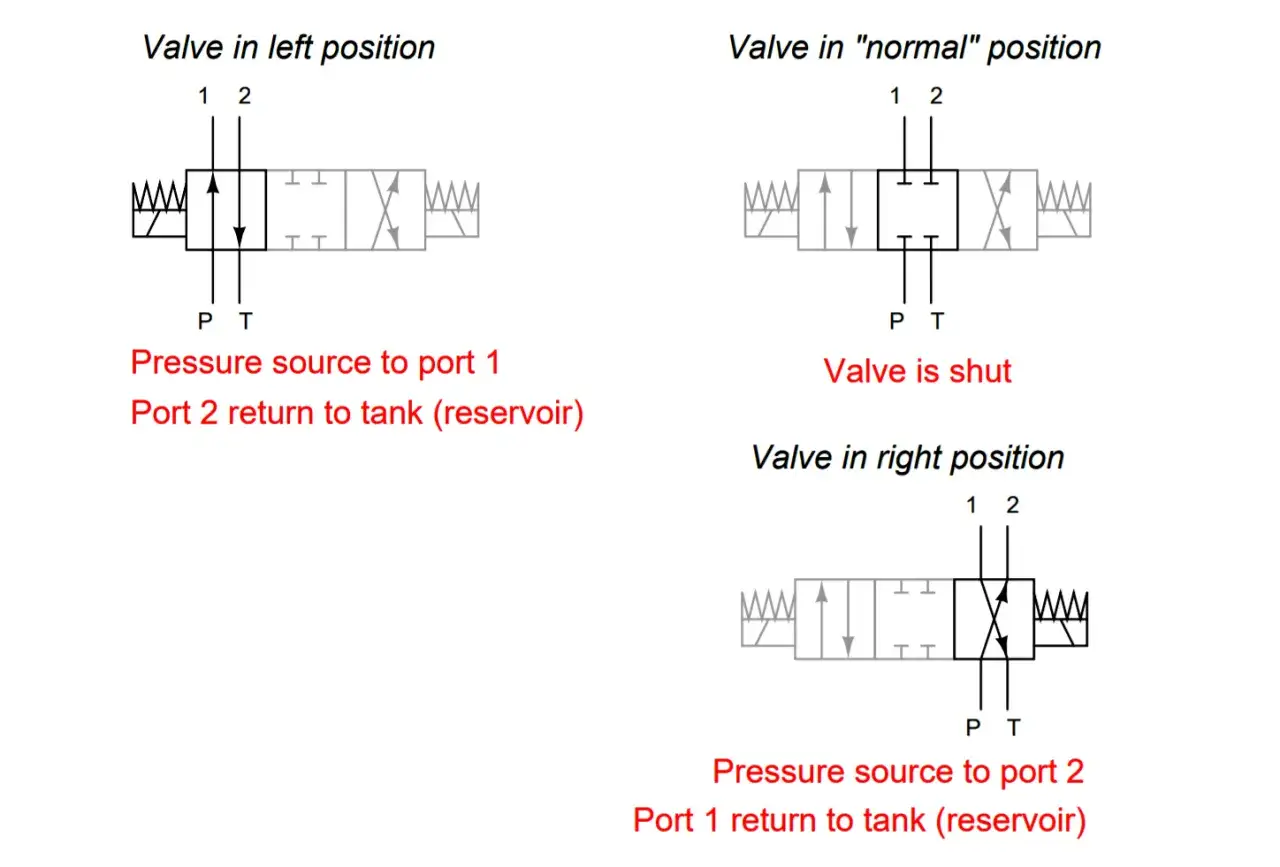

Ja zaczynam od dwóch rzeczy: liczby pól i numeracji przyłączy. Jeśli na schemacie widzę dwa kwadraty, wiem, że chodzi o dwa położenia. Jeśli jednocześnie są trzy porty, mam przed sobą zawór 3/2, czyli trójdrogowy dwupołożeniowy. To wbrew pozorom bardzo praktyczna informacja, bo od razu zawęża sposób działania całego obwodu.
W standardowym zapisie porty oznacza się najczęściej jako 1, 2 i 3, czasem dodatkowo literami P, A i R. Pierwszy port to zasilanie, drugi to wyjście robocze, a trzeci to odpowietrzenie. W schemacie nie chodzi więc o dekorację graficzną, tylko o logiczny opis przepływu: skąd powietrze przychodzi, dokąd idzie i którędy wraca do atmosfery.
Najprostsza kolejność odczytu wygląda tak:
- Policz porty i położenia.
- Sprawdź, które pole symbolu pokazuje stan normalny.
- Odczytaj, które przyłącza są połączone w spoczynku.
- Sprawdź sposób uruchamiania zaworu.
- Dopasuj symbol do zastosowania, na przykład do siłownika jednostronnego działania.
W praktyce to ważniejsze niż zapamiętanie samego rysunku. Dwa symbole mogą wyglądać podobnie, ale jeżeli jeden ma sprężynę, a drugi zatrzask, ich zachowanie w układzie będzie zupełnie inne. I właśnie dlatego przy schematach nie czyta się samego kształtu, tylko logikę połączeń.
Położenie normalne decyduje o zachowaniu układu
Najczęstszy punkt nieporozumień dotyczy tego, co właściwie oznacza pozycja normalna. To nie jest „ładniejsza” kratka na rysunku, tylko stan zaworu bez pobudzenia, bez nacisku ręką, bez zasilenia cewki albo bez sygnału pilota. Od tego zależy, czy zawór jest normalnie zamknięty, czy normalnie otwarty.
| Wariant | Stan w spoczynku | Co dzieje się po uruchomieniu | Gdzie ma sens | Na co uważać |
|---|---|---|---|---|
| Normalnie zamknięty (NC) | Port 1 jest odcięty, a port 2 zwykle łączy się z portem 3, czyli jest odpowietrzany. | Zasilanie z portu 1 trafia na port 2. | Gdy chcesz, by odbiornik był bezpiecznie odcięty w spoczynku. | Łatwo pomylić stan spoczynkowy ze stanem po zadziałaniu, jeśli patrzysz tylko na położenie graficzne. |
| Normalnie otwarty (NO) | Port 1 jest połączony z portem 2, a port 3 jest zamknięty. | Po uruchomieniu zasilanie zostaje odcięte, a port 2 przechodzi na odpowietrzenie. | Gdy układ ma pracować z przepływem w spoczynku. | To rzadszy wariant, dlatego bywa błędnie identyfikowany jako NC. |
W praktyce NC spotykam częściej, bo jest bardziej intuicyjny dla sterowania siłownikiem jednostronnego działania. NO też ma swoje miejsce, ale zwykle tam, gdzie potrzebujesz odwrotnej logiki działania. Sam symbol nie mówi jednak wszystkiego bez odczytania stanu normalnego, więc zawsze sprawdzam, czy schemat pokazuje zawór w spoczynku, czy po pobudzeniu.
Co mówią znaki sterowania i powrotu
Sam korpus zaworu to dopiero połowa informacji. Druga połowa to element uruchamiający i sposób powrotu. Właśnie to decyduje, czy zawór jest monostabilny, czyli wraca do jednego stanu bazowego, czy zachowuje ostatnie położenie po odjęciu sygnału. Z punktu widzenia utrzymania ruchu i uruchomień to różnica absolutnie praktyczna, a nie tylko teoretyczna.
| Element na symbolu | Co oznacza | Praktyczny efekt |
|---|---|---|
| Sprężyna | Zawór wraca do położenia normalnego po zwolnieniu sterowania. | Układ ma wyraźny stan bazowy, co upraszcza diagnostykę i bezpieczeństwo pracy. |
| Przycisk, dźwignia, pedał | Uruchamianie ręczne. | Stosuje się je tam, gdzie operator ma bezpośrednio wywołać ruch lub test funkcji. |
| Cewka elektromagnesu | Uruchamianie elektryczne. | Zawór może być sterowany z PLC lub innego układu automatyki. |
| Pilot pneumatyczny | Uruchamianie sygnałem powietrznym z innego obwodu. | Takie rozwiązanie przydaje się w układach wielostopniowych i sekwencyjnych. |
| Zatrzask | Pozycja zostaje utrzymana po zadziałaniu. | To dobre w aplikacjach, w których nie chcesz ciągłego pobudzenia, ale trzeba uważać na logikę resetu. |
Jeżeli widzę samą sprężynę, zakładam pracę monostabilną. Jeżeli symbol pokazuje dwa przeciwne sposoby sterowania albo brak powrotu sprężynowego, sprawdzam układ dokładniej, bo zachowanie zaworu po zaniku sygnału może być kluczowe dla całej maszyny.
Gdzie ten zawór sprawdza się najlepiej
Symbol zaworu 3/2 najczęściej prowadzi do jednego wniosku: to element prosty, ale bardzo użyteczny. Najlepiej pracuje tam, gdzie trzeba podać powietrze na pojedynczy odbiornik, odciąć zasilanie albo odprowadzić je do wydechu bez komplikowania układu dodatkowymi kanałami. W praktyce kojarzę go przede wszystkim z siłownikiem jednostronnego działania, bo właśnie tam jego logika ma najwięcej sensu.
- Siłownik jednostronnego działania - zawór podaje powietrze tylko w jedną stronę, a powrót realizuje sprężyna siłownika lub inny element mechaniczny.
- Prosty start i stop przepływu - przydaje się, gdy potrzebujesz bezpośrednio odciąć lub podać zasilanie do małego odbiornika.
- Sterowanie pilotowe - 3/2 bywa używany jako zawór sygnałowy do uruchamiania większego elementu wykonawczego.
- Odpowietrzanie - port 3 służy do bezpiecznego upuszczenia powietrza z obwodu.
- Układy testowe i serwisowe - prosty zawór ułatwia ręczne sprawdzenie działania fragmentu instalacji.
Jeśli porównuję go z zaworem 5/2, różnica jest prosta: 3/2 obsługuje jeden tor pracy i jeden wydech, a 5/2 jest typowym rozwiązaniem dla siłowników dwustronnego działania. Z tego powodu 3/2 nie powinien być traktowany jako „tańszy odpowiednik wszystkiego”, bo przy innym zadaniu po prostu nie da właściwej logiki sterowania.
Najczęstsze błędy przy interpretacji schematów
W praktyce największe problemy nie wynikają z samego zaworu, tylko z pośpiechu przy czytaniu rysunku. Najczęściej widzę kilka powtarzalnych pomyłek, które potem kosztują czas przy uruchomieniu albo diagnozie awarii.
- Mylenie portu 3 z dodatkowym zasilaniem zamiast z odpowietrzeniem.
- Zakładanie, że lewa lub prawa kratka zawsze oznacza ten sam stan bez sprawdzenia sprężyny albo opisu pozycji normalnej.
- Ignorowanie numeracji przyłączy i patrzenie wyłącznie na kształt strzałek.
- Uznawanie każdego zaworu 3/2 za normalnie zamknięty, choć wariant NO też występuje.
- Pomijanie sposobu uruchamiania, mimo że to właśnie on decyduje o reakcji układu po zniknięciu sygnału.
Ja zawsze powtarzam jedną zasadę: najpierw liczba portów, potem stan normalny, dopiero na końcu sposób sterowania. Taka kolejność znacząco ogranicza błędy. Gdy ktoś zaczyna od rysunku „na oko”, bardzo łatwo pomylić zwykły zawór 3/2 z elementem o zupełnie innej logice działania.
Co zapamiętać przy doborze i serwisie układu
Jeżeli mam sprowadzić cały temat do kilku praktycznych wniosków, to powiedziałbym tak: zawór 3/2 jest małym elementem, ale w schemacie robi dużą różnicę. To od niego zależy, czy układ będzie odcinał powietrze, odpowietrzał odbiornik, czy utrzyma jasną logikę sterowania w stanie spoczynku.
- Zawsze sprawdzaj, czy patrzysz na wersję NC, czy NO.
- Nie pomijaj portu 3, bo to on prowadzi wydech i często przesądza o bezpieczeństwie działania.
- Odczytuj symbol razem z elementem sterującym, a nie w izolacji.
- Do siłowników jednostronnych wybieraj logikę dopasowaną do powrotu sprężynowego i wymaganej pozycji bezpiecznej.
- Przy serwisie zwracaj uwagę na to, czy zawór ma wracać samoczynnie, czy ma pozostać w pozycji po zadziałaniu.
Jeśli czytam taki schemat zawodowo, właśnie od tych pięciu punktów zaczynam diagnostykę. To oszczędza czas, porządkuje myślenie i pozwala szybciej ocenić, czy dany układ pneumatyczny jest tylko prosty na papierze, czy naprawdę prosty także w działaniu.
