Zespół przygotowania sprężonego powietrza - Jak uniknąć błędów?

W pneumatyce o niezawodności często decyduje nie sam siłownik czy zawór, ale to, co dzieje się przed nimi. Zespół powietrza porządkuje medium robocze: usuwa zanieczyszczenia, stabilizuje ciśnienie i, gdy trzeba, podaje mgłę olejową. W tym tekście pokazuję, jak działa taki moduł FRL, jak go dobrać do konkretnej aplikacji i gdzie najłatwiej popełnić kosztowny błąd.

Po co w ogóle stosuje się przygotowanie powietrza

Sprężone powietrze z kompresora nie jest z definicji czyste ani suche. Trafiają do niego pył, drobiny rdzy, skropliny wody i resztki oleju, a wraz ze wzrostem długości instalacji dochodzą jeszcze zanieczyszczenia z przewodów oraz wahania ciśnienia. Ja traktuję przygotowanie powietrza jako pierwszą linię obrony przed awarią, bo bez niego nawet dobre elementy pneumatyczne zużywają się szybciej i pracują mniej powtarzalnie.

W praktyce chodzi o trzy rzeczy: oczyszczenie medium, ustawienie odpowiedniego ciśnienia roboczego i ewentualne smarowanie odbiorników. To właśnie dlatego w układach sterowania i napędu tak często pojawia się zestaw FRL, czyli filtr, reduktor i smarownica. Jeśli ten etap jest zrobiony dobrze, reszta instalacji ma po prostu łatwiejsze życie.

Warto też pamiętać, że przygotowanie powietrza nie zastępuje osuszania w procesach wymagających bardzo niskiej zawartości wilgoci. Gdy aplikacja jest wrażliwa, patrzę nie tylko na sam blok FRL, ale również na wymaganą klasę jakości sprężonego powietrza i warunki pracy całej linii. To prowadzi już bezpośrednio do budowy samego układu.

Z czego składa się blok FRL i co robi każdy element

Najprościej mówiąc, FRL to zestaw trzech funkcji w jednej obudowie. Filtr usuwa zanieczyszczenia, reduktor stabilizuje ciśnienie, a smarownica dodaje kontrolowaną ilość oleju do strumienia powietrza. Z zewnątrz wygląda to niepozornie, ale w praktyce ten moduł decyduje o tym, czy układ będzie pracował stabilnie, czy zacznie generować problemy już na starcie.

Element	Co robi	Na co zwracam uwagę
Filtr	Oddziela cząstki stałe, skropliny i część aerozoli olejowych.	Dokładność wkładu, spust kondensatu, spadek ciśnienia i dostępność prefiltra.
Reduktor	Obniża i utrzymuje stałe ciśnienie na wyjściu, mimo wahań na zasilaniu.	Zakres regulacji, wydajność przepływu, obecność manometru i funkcja upustu.
Smarownica	Wprowadza do układu mgłę olejową, która smaruje ruchome elementy.	To, czy odbiorniki naprawdę potrzebują oleju, oraz precyzję dozowania.

W praktyce filtr o dokładności 5 µm to bardzo częsty wybór jako stopień wstępny, bo dobrze wyłapuje większe zabrudzenia i nie dusi instalacji tak szybko jak zbyt drobny wkład dobrany bez sensu. Przy dokładniejszych filtrach ważne jest właśnie to, by poprzedzić je stopniem wstępnym, inaczej wkład zapcha się za szybko. Sam reduktor z kolei powinien pracować stabilnie także wtedy, gdy na wejściu ciśnienie zaczyna falować.

W rozbudowanych instalacjach przed FRL często montuje się jeszcze zawór odcinający, a za nim zawór łagodnego startu. To nie jest detal z katalogu, tylko bardzo praktyczne zabezpieczenie: ułatwia serwis, ogranicza gwałtowne uderzenie ciśnienia i pozwala bezpieczniej uruchomić linię po postoju. Jeśli ten układ jest źle złożony, problemy wracają szybciej, niż zwykle się zakłada.

Jak dobrać zestaw do konkretnej aplikacji

Ja zawsze zaczynam od pytania, co dokładnie zasilam. Inne wymagania mają proste narzędzia warsztatowe, inne wyspy zaworowe, a jeszcze inne układy precyzyjne, w których nawet niewielki olej lub nadmiar wilgoci potrafi zrobić bałagan. Dobór nie powinien więc zaczynać się od ceny ani od tego, co akurat jest dostępne na półce.

Zastosowanie	Najczęstsza konfiguracja	Dlaczego to działa
Narzędzia warsztatowe i proste napędy	Filtr + reduktor, czasem z smarownicą	Takie odbiorniki zwykle tolerują smarowanie i korzystają z niego eksploatacyjnie.
Elektrozawory, wyspy zaworowe, automatyka	Filtr + reduktor, bez smarownicy	Wiele nowoczesnych komponentów pracuje na sucho i nie potrzebuje oleju w medium.
Procesy precyzyjne i wrażliwe	Filtracja dokładniejsza, reduktor i często dodatkowe osuszanie	Tu liczy się stabilność i czystość powietrza, a nie tylko podstawowe odseparowanie kondensatu.
Instalacje z długim orurowaniem	Mocniejszy stopień wstępny, dobry spust kondensatu, odpowiednia wydajność przepływu	W takich układach rosną straty ciśnienia i ilość wody w przewodach.

Przy doborze patrzę też na rzeczy mniej widowiskowe, ale ważne w codziennym użytkowaniu: średnicę przyłączy, maksymalny przepływ, zakres regulacji i to, czy reduktor ma upust nadciśnienia. W kompaktowych zestawach spotyka się zakres regulacji od około 0,05 do 0,85 MPa, ale sam zapis w katalogu nie rozwiązuje problemu, jeśli urządzenie ma za małą przepustowość. Za mały zespół daje spadki ciśnienia, a zbyt duży tylko podnosi koszt i zajmuje miejsce.

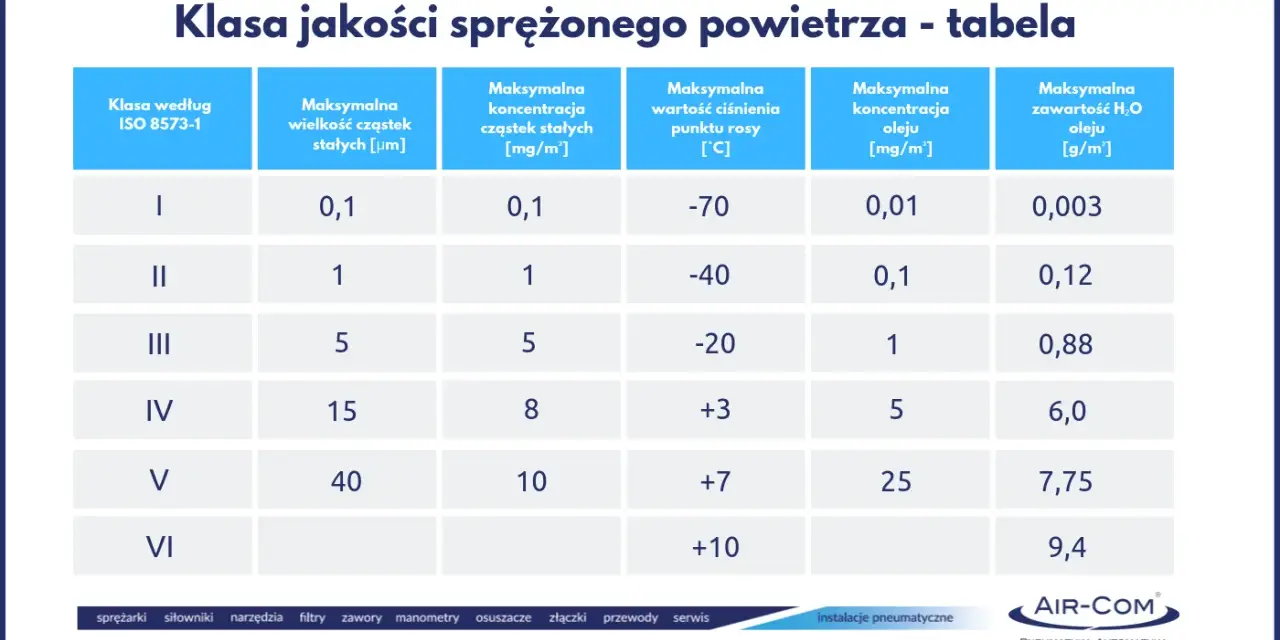

Jeżeli proces wymaga ściśle określonej jakości powietrza, odwołuję się do klasyfikacji ISO 8573-1. To wygodny punkt odniesienia, bo rozdziela wymagania dla cząstek stałych, wilgoci i oleju. Dla prostych zastosowań często wystarcza niższy poziom wymagań, ale im bardziej precyzyjna linia, tym ostrzej trzeba patrzeć na wodę, aerozole i pozostałości oleju.

Kiedy smarownica pomaga, a kiedy lepiej ją pominąć

Smarownica nie jest obowiązkowym dodatkiem do każdego układu. W starych lub bardziej „mechanicznych” aplikacjach potrafi realnie wydłużyć życie elementów, bo dostarcza cienką warstwę oleju do części ruchomych i uszczelnień dynamicznych. W takich przypadkach działa po prostu jak prosty bufor ochronny dla tarcia.

Problem zaczyna się wtedy, gdy ktoś montuje naolejacz z automatu, bo „tak się robi”. Wiele współczesnych elementów pneumatyki jest przystosowanych do pracy bezolejowej, a olej wprowadza wtedy więcej kłopotów niż pożytku. Dotyczy to zwłaszcza układów sterowania, precyzyjnych zaworów, instalacji wymagających czystego medium oraz procesów, w których jakiekolwiek osady są niepożądane.

• Stosuję smarownicę wtedy, gdy producent odbiornika dopuszcza lub wymaga smarowania.
• Pomijam ją tam, gdzie układ ma pracować na sucho, bez mgły olejowej.
• Nie używam smarownicy jako sposobu na „naprawienie” brudnej instalacji, bo to nie działa.
• Ustawiam dozowanie ostrożnie, bo zbyt duża ilość oleju zostawia osady i potrafi brudzić cały tor pneumatyczny.

Jeśli mam wątpliwość, wybieram wersję FR zamiast FRL i sprawdzam wymagania konkretnych komponentów. To bezpieczniejsze niż dokładanie oleju na zapas. W praktyce właśnie ten detal najczęściej odróżnia instalację, która pracuje czysto i powtarzalnie, od takiej, która później wymaga niepotrzebnego czyszczenia.

Najczęstsze błędy, które potem wychodzą w awariach

Najbardziej kosztowne błędy są zwykle banalne. Złe ustawienie ciśnienia, brak spustu kondensatu albo zbyt mały przepływ potrafią dać objawy, które łatwo pomylić z awarią siłownika czy zaworu. Ja zawsze sprawdzam najpierw przygotowanie powietrza, bo bardzo często problem nie leży w odbiorniku, tylko w tym, co go zasila.

1. Montowanie elementów bez zwrócenia uwagi na kierunek przepływu.
2. Dobór zbyt małego zestawu do rzeczywistego zapotrzebowania na powietrze.
3. Brak skutecznego odprowadzania kondensatu z filtra.
4. Pozostawienie smarownicy w obiegu mimo pracy komponentów bezolejowych.
5. Traktowanie FRL jak osuszacza, choć to urządzenie nie usuwa całego problemu wilgoci.
6. Ignorowanie spadku ciśnienia, który z czasem rośnie wraz z zabrudzeniem wkładu.

Do tego dochodzi jeszcze serwis. Jeśli wkład filtracyjny pracuje zbyt długo, przepływ zaczyna spadać, a instalacja „gubi” wydajność, zanim ktokolwiek zauważy wyraźną awarię. Jako praktyczny punkt odniesienia przyjmuję wymianę wkładów mniej więcej co 12 miesięcy, a w filtrach węglowych częściej, zwykle co 6 miesięcy, choć w trudnych warunkach robię to wcześniej. Lepiej wymienić wkład za wcześnie niż płacić za przestój.

Co sprawdzam przed uruchomieniem, żeby układ nie wracał na serwis

Przed odbiorem instalacji robię krótki, ale konkretny przegląd. To właśnie wtedy wychodzi, czy układ został złożony pod realną pracę, czy tylko „na papierze”. Taki test nie wymaga wielkiej filozofii, za to oszczędza sporo nerwów po uruchomieniu linii.

• Czy filtr ma odpowiedni stopień wstępny i sensownie radzi sobie z kondensatem.
• Czy reduktor utrzymuje stabilne ciśnienie przy rzeczywistym przepływie, a nie tylko na postoju.
• Czy manometr pokazuje wartości zgodne z wymaganiami odbiorników.
• Czy smarownica jest potrzebna, a jeśli tak, to czy dawka oleju jest ustawiona umiarkowanie.
• Czy przepływ całego zestawu odpowiada szczytowemu poborowi powietrza z pewnym zapasem.
• Czy elementy za FRL są zgodne z typem medium, czyli z powietrzem suchym albo lekko olejonym.

Jeśli te punkty są dopilnowane, przygotowanie powietrza przestaje być dodatkiem z katalogu, a zaczyna realnie chronić produkcję. Właśnie tę różnicę widać potem w utrzymaniu ruchu, w liczbie zgłoszeń serwisowych i w tym, jak długo pneumatyka pracuje bez niepotrzebnych przestojów.
