Dobrze dobrane rury do sprężonego powietrza robią większą różnicę, niż wielu osobom się wydaje. To nie jest tylko kwestia materiału, ale też średnicy, układu sieci, odprowadzenia kondensatu i przyszłej rozbudowy. Poniżej porządkuję temat tak, żeby łatwiej było wybrać rozwiązanie do warsztatu, hali produkcyjnej albo instalacji modernizowanej bez zatrzymywania pracy.
Najważniejsze decyzje dotyczą materiału, układu i kondensatu
- W nowych instalacjach najczęściej wygrywa aluminium: jest lekkie, szybkie w montażu i ma małe opory przepływu.
- Stal nierdzewna ma sens tam, gdzie liczy się czystość powietrza, odporność na korozję i długie życie instalacji.
- Zwykłego PVC nie traktuję jako bezpiecznego standardu dla pneumatyki; lepiej wybierać systemy wyraźnie dopuszczone do tego zastosowania.
- Układ pierścieniowy zwykle utrzymuje stabilniejsze ciśnienie niż prosta linia z odgałęzieniami.
- Projektowo warto celować w spadek ciśnienia nie większy niż około 0,3 bar między sprężarką a najdalszym punktem poboru.
- Kondensat trzeba odprowadzać z punktów niskich i nie pozwalać, by zbierał się w kieszeniach rur.
Jakie materiały sprawdzają się w instalacji sprężonego powietrza
Jeśli mam zacząć od rzeczy najważniejszej, to patrzę na dwa parametry: odporność na korozję i zachowanie przepływu. W pneumatyce te dwa tematy bardzo szybko przekładają się na koszt energii, stabilność ciśnienia i liczbę awarii. Dlatego wybór materiału nie powinien wynikać wyłącznie z ceny metra rury.
W praktyce najczęściej spotykam pięć podejść: aluminium, stal nierdzewną, miedź, stal czarną lub ocynkowaną oraz systemy z tworzyw dopuszczonych przez producenta do pracy ze sprężonym powietrzem. Każde z nich ma sens w innym środowisku, ale tylko część nadaje się do nowej, dobrze zaprojektowanej sieci w zakładzie.

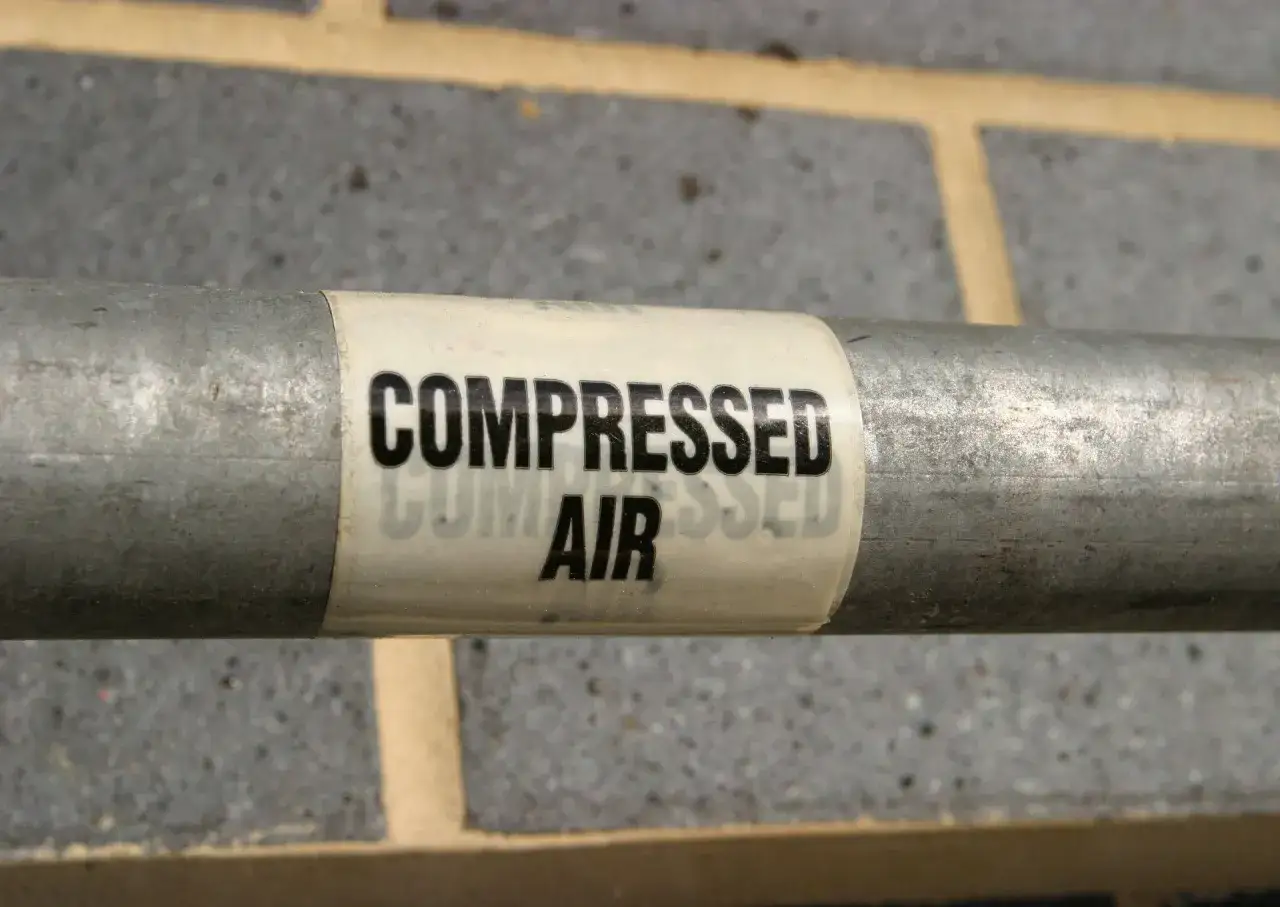

| Materiał | Co daje | Gdzie działa najlepiej | Na co uważać |
|---|---|---|---|
| Aluminium | Gładki przelot, małe opory, niska masa, szybki montaż | Większość nowych instalacji przemysłowych i warsztatowych | Wyższy koszt wejścia niż przy stali, ale zwykle niższy koszt montażu |
| Stal nierdzewna | Bardzo dobra odporność na korozję i czyste medium | Branże wymagające czystszego powietrza, wilgotne lub agresywne środowisko | Najwyższy koszt materiału i robocizny |
| Miedź | Dobra gładkość wewnętrzna, łatwość prowadzenia w małych układach | Małe warsztaty, krótsze odcinki, modernizacje punktowe | Droższa i mniej opłacalna przy rozległych sieciach |
| Stal czarna lub ocynkowana | Niższa cena, duża wytrzymałość mechaniczna | Starsze instalacje i projekty, w których budżet był głównym ograniczeniem | Korozja, osad, wzrost spadku ciśnienia i większe ryzyko zanieczyszczeń |

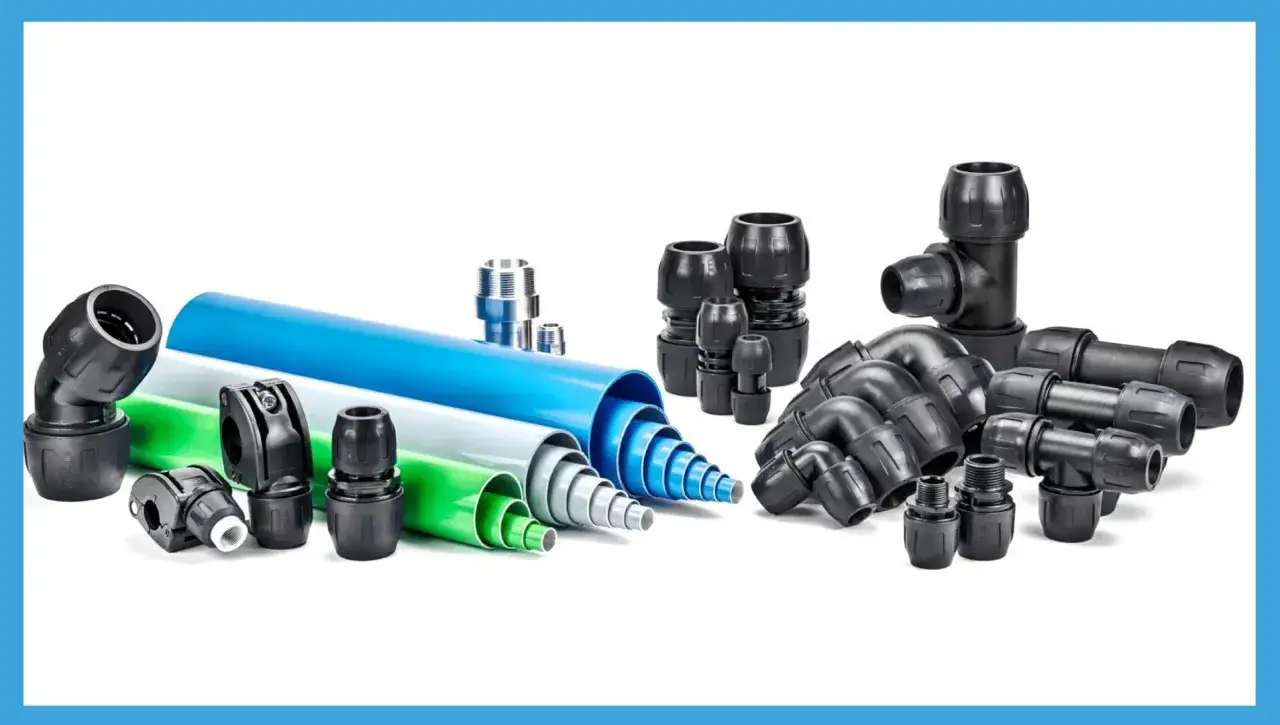

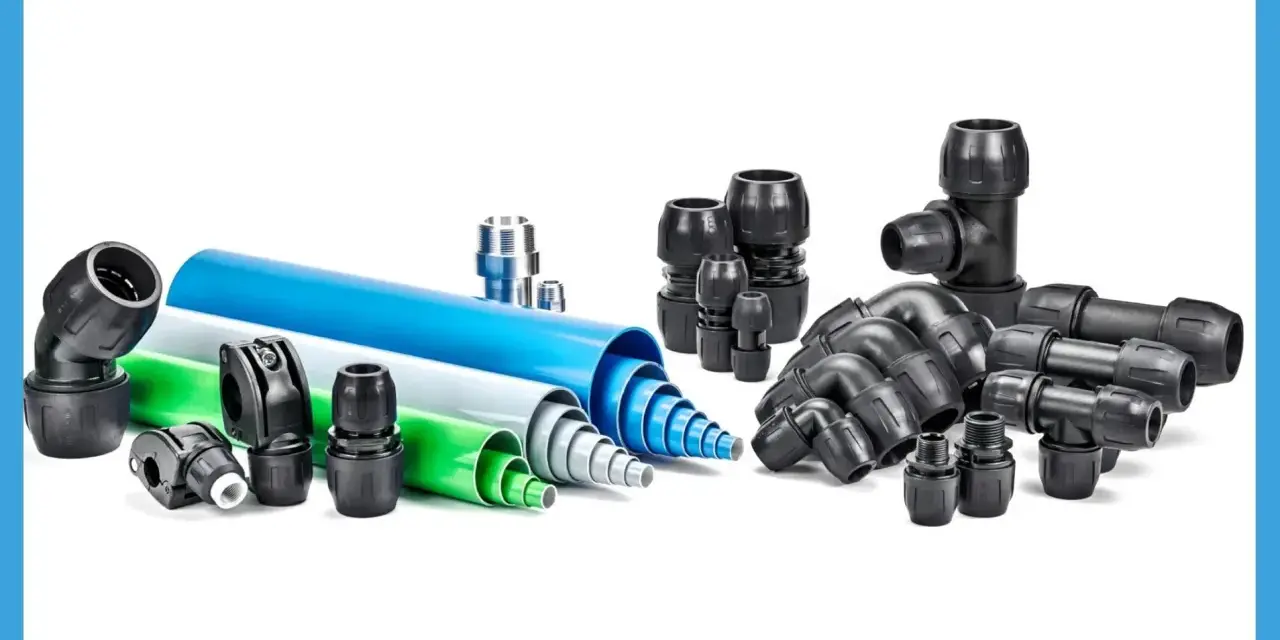

| Tworzywa systemowe | Niska masa, szybki montaż, dobra odporność na korozję w dopuszczonych systemach | Wyłącznie instalacje przewidziane przez producenta do sprężonego powietrza | Nie każdy plastik się nadaje, a zwykłego PVC lepiej unikać |
Praktyczna uwaga: przy mieszaniu materiałów trzeba pilnować zgodności złączek, sposobu łączenia i ryzyka korozji galwanicznej. W starych instalacjach z czarnej stali problemem bywa nie tylko rdza, ale też osad, który zawęża przekrój i podbija spadek ciśnienia. Dobrze dobrany materiał nie naprawi jednak złego układu sieci, więc dalej przechodzę do najważniejszego elementu projektu.
Jak rozplanować sieć, żeby nie gubić ciśnienia
W instalacji sprężonego powietrza sama rura nie załatwia sprawy. O tym, czy system działa stabilnie, decydują jeszcze średnica, liczba kolan, długość odcinków i to, czy powietrze ma drogę jedną czy kilkoma ścieżkami. Jeśli średnica jest za mała, instalacja zaczyna zachowywać się jak zwężona dysza: sprężarka musi pracować mocniej, a na końcu linii robi się po prostu za mało ciśnienia.
W praktyce dążę do tego, żeby prędkość przepływu w przewodach nie była zbyt wysoka. Jako punkt odniesienia przyjmuję około 6 m/s lub mniej w głównych odcinkach, bo wyższe wartości szybciej podnoszą turbulencje i straty. Równie sensowny jest cel projektowy, by spadek ciśnienia nie przekraczał około 0,3 bar między tłoczeniem a najdalszym punktem poboru. Każdy dodatkowy 1 bar wymaganego ciśnienia tłoczenia potrafi zwiększyć zużycie energii o 6-10%, więc to nie jest detal, tylko realny koszt operacyjny.
| Układ | Zalety | Wady | Kiedy ma sens |
|---|---|---|---|
| Liniowy z odgałęzieniami | Prosty, tani, łatwy do zrozumienia | Najdalsze punkty zwykle dostają najgorsze warunki | Małe warsztaty i krótkie odcinki |
| Pierścieniowy | Ciśnienie dociera z dwóch stron, mniejsze straty, większa rezerwa | Wymaga lepszego projektu i zwykle większego nakładu na start | Hale, produkcja wielopunktowa, miejsca z planowaną rozbudową |
| Mieszany | Praktyczny przy modernizacji starszej instalacji | Łatwo zostawić stare błędy, jeśli projekt jest robiony na skróty | Remonty etapowe i rozbudowy istniejących sieci |
Jeśli mam wskazać jedną regułę, to jest ona banalna, ale bardzo skuteczna: im mniej zbędnych zwężeń, ostrych łuków i przypadkowych przejść, tym stabilniej pracuje całość. Gdy układ jest już przemyślany, trzeba jeszcze zadbać o kondensat, bo to on najczęściej psuje dobrze zaprojektowaną sieć.
Jak odprowadzać kondensat, żeby nie niszczył instalacji
Sprężone powietrze prawie zawsze niesie ze sobą wilgoć, a po schłodzeniu w przewodach ta wilgoć zamienia się w wodę. Woda w instalacji pneumatycznej nie jest drobiazgiem. Z czasem przyspiesza korozję, powoduje osady, pogarsza pracę zaworów i potrafi zanieczyścić narzędzia lub elementy procesu technologicznego.
Dlatego główne przewody prowadzę z łagodnym, ciągłym spadkiem od sprężarki w stronę punktów poboru, a powietrze pobieram z górnej części kolektora. To ważne, bo kondensat naturalnie zbiera się niżej. Z kolei odnogi odwadniające i punkty spustu montuję w najniższych miejscach, żeby woda mogła zejść grawitacyjnie, zamiast krążyć po instalacji. W praktyce sensownym minimum jest spadek rzędu około 1%, o ile projekt nie wymaga inaczej.
- Nie zostawiaj kieszeni i zapadnięć w przewodach, bo właśnie tam gromadzi się woda.
- Stosuj odwadniacze tam, gdzie kondensatu jest dużo, najlepiej z dostępem serwisowym.
- Bierz powietrze z góry kolektora, a nie z jego dolnej części.
- Planuj punkty spustu na dłuższych odcinkach i przy zmianach poziomu.
- Sprawdzaj odpływy regularnie, bo zapchany spust szybko zamienia się w problem całej linii.
To właśnie ten element często rozróżnia instalację „działającą” od instalacji naprawdę dobrze zrobionej. Kiedy odwodnienie jest rozwiązane porządnie, łatwiej dobrać materiał i układ do skali zakładu, a to prowadzi do następnego pytania: co sprawdzi się w konkretnym zastosowaniu.
Które rozwiązanie wybrać do warsztatu, hali i dużej produkcji
Nie ma jednego uniwersalnego przepisu dla wszystkich. Inaczej patrzę na mały warsztat, inaczej na rozbudowaną linię produkcyjną, a jeszcze inaczej na zakład, który ma rosnąć etapami. Najczęstszy błąd polega na tym, że ktoś wybiera najtańszy materiał bez zastanowienia się, jak instalacja będzie używana za rok albo za trzy lata.
Jeśli pytasz mnie o punkt startowy, zwykle wskazuję aluminium. To nie zawsze jest najtańsza pozycja na fakturze, ale bardzo często daje najlepszy bilans między montażem, serwisem i późniejszą rozbudową. Gdy ważniejsza jest czystość i odporność na trudne warunki, przechodzę w stronę stali nierdzewnej. Miedź zostawiam tam, gdzie sieć jest mała, a zakres prac ograniczony. Starszą stal ocynkowaną lub czarną traktuję raczej jako rozwiązanie historyczne niż wzorzec do naśladowania.
| Scenariusz | Najczęściej najlepszy wybór | Dlaczego |
|---|---|---|
| Mały warsztat | Miedź lub aluminium, krótki układ z niewielką liczbą punktów poboru | Prostota, szybki montaż, łatwiejsza późniejsza modyfikacja |
| Mała hala produkcyjna | Aluminium w układzie pierścieniowym lub mieszanym | Stabilniejsze ciśnienie i niższe straty przy wielu stanowiskach |
| Duży zakład | Aluminium albo stal nierdzewna, zależnie od środowiska | Lepsza kontrola ciśnienia, możliwość sekcjonowania i rozbudowy |
| Branża czysta lub wrażliwa | Stal nierdzewna | Najlepsza odporność na korozję i wysoki poziom higieny instalacji |
| Modernizacja starej sieci | System modułowy, najczęściej aluminium | Można poprawić krytyczne odcinki bez wyłączania całej produkcji |
W tle zawsze zostawiam sobie jedno pytanie: czy ta instalacja ma działać tylko dziś, czy ma też przeżyć zmianę parku maszynowego? Jeśli ma zostać elastyczna, wybór materiału jest ważny, ale jeszcze ważniejsze stają się błędy montażowe, które potrafią zepsuć nawet dobrą koncepcję.
Najczęstsze błędy, które podnoszą koszt całej instalacji
W pneumatyce najtańszy błąd projektowy zwykle wychodzi najdrożej. Widziałem instalacje, które na papierze wyglądały dobrze, a w praktyce traciły ciśnienie przez zbyt małą średnicę, nadmiar kolan albo źle zrobione odwadnianie. Potem ktoś podnosi nastawy sprężarki, a rachunek za energię rośnie zamiast spadać.
- Zbyt mała średnica przewodów - instalacja niby działa, ale na końcu sieci brakuje ciśnienia i trzeba kompensować to większą pracą sprężarki.
- Za dużo kształtek i ostrych załamań - każdy dodatkowy opór zwiększa turbulencje i straty.
- Brak punktów odcięcia sekcji - serwis jednego fragmentu zatrzymuje całą linię.
- Ignorowanie kondensatu - woda wraca do odbiorników, przyspiesza korozję i obniża niezawodność.
- Złe prowadzenie przewodów w strefach narażonych na uszkodzenia - rury muszą być dobrze podparte i poza miejscami, gdzie łatwo o uderzenie wózkiem czy narzędziem.
- Wybór materiału bez sprawdzenia warunków pracy - to szczególnie ryzykowne przy wyższej temperaturze, wilgoci albo wymaganiach dotyczących czystości powietrza.
Jeżeli miałbym wskazać jedną zasadę serwisową, to powiedziałbym tak: lepiej zostawić trochę zapasu i kilka sensownie rozmieszczonych odcięć niż oszczędzić na projekcie, a później dokładać kolejne łatki. To prowadzi do ostatniej rzeczy, którą sprawdzam przed zamówieniem materiału.
Co sprawdzić przed zamówieniem, żeby instalacja nie okazała się za mała po roku
Zanim zlecam zakup albo montaż, zawsze chcę mieć odpowiedź na pięć pytań. Po pierwsze, ile powietrza potrzeba dziś i ile będzie potrzebne po rozbudowie. Po drugie, jakie ciśnienie ma być dostępne na najdalszym punkcie poboru. Po trzecie, czy powietrze ma być zwykłe technologicznie, czy wymagane jest bardzo czyste albo bezolejowe. Po czwarte, jak wygląda otoczenie: wilgoć, temperatura, pył, ryzyko korozji. Po piąte, czy instalacja ma dać się łatwo serwisować bez zatrzymywania całej produkcji.W praktyce sprawdzam też dokumentację wszystkich złączek, zaworów i odcinków rurowych. Nie wystarczy, że sama rura jest „mocna”. Cały system musi mieć odpowiedni zapas ciśnienia i temperatury, a złącza muszą być równie pewne jak przewód. Jeśli te elementy są dobrze dobrane, instalacja pracuje stabilnie, nie dusi odbiorników i nie wymusza niepotrzebnego podnoszenia nastaw sprężarki.
Gdybym miał to zamknąć w jednym zdaniu, powiedziałbym tak: w większości nowych instalacji najlepiej sprawdza się lekki system aluminiowy, w trudniejszym środowisku stal nierdzewna, a o jakości całości decydują przede wszystkim średnica, układ i odprowadzanie kondensatu. To właśnie te trzy rzeczy najczęściej odróżniają instalację, która tylko działa, od instalacji, która działa przewidywalnie i taniej w utrzymaniu.
