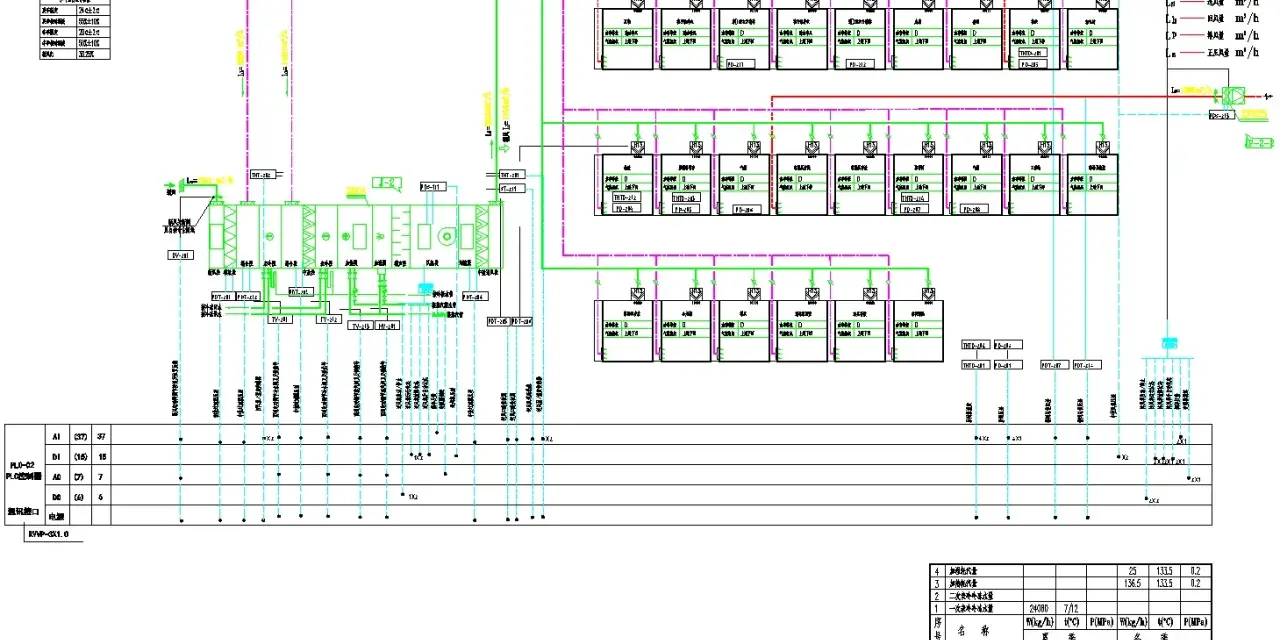

W pneumatyce różnica między nadciśnieniem a podciśnieniem decyduje o tym, czy układ pcha, zasysa i jak stabilnie pracuje. To nie jest akademicki detal: od poprawnego rozróżnienia zależy dobór zaworu, przyssawki, regulatora i sposobu pomiaru, a więc także niezawodność całej linii. W praktyce ten sam błąd potrafi kosztować czas, energię i niepotrzebne przestoje.
Najkrócej: nadciśnienie napędza ruch, podciśnienie ułatwia chwytanie
- Nadciśnienie to ciśnienie wyższe od atmosferycznego i właśnie ono najczęściej zasila siłowniki, zaciski oraz narzędzia pneumatyczne.
- Podciśnienie oznacza ciśnienie niższe od atmosferycznego i wykorzystuje się je głównie do chwytania, transportu oraz zasysania.
- 0 bar na manometrze nie oznacza braku powietrza, tylko wyrównanie z ciśnieniem otoczenia.
- W doborze układu liczy się nie tylko samo ciśnienie, ale też przepływ, szczelność i długość przewodów.
- Zbyt wysokie ciśnienie zwykle nie rozwiązuje problemu, tylko ujawnia słabe punkty instalacji i podnosi koszty.
Dlaczego te pojęcia w pneumatyce łatwo pomylić
Najwięcej zamieszania bierze się stąd, że w języku potocznym nadciśnienie kojarzy się z medycyną, a w pneumatyce chodzi po prostu o ciśnienie powyżej atmosferycznego. Ja zawsze zaczynam od prostego pytania: względem czego mierzymy wartość? Jeśli względem otoczenia, mówimy o ciśnieniu względnym; jeśli względem próżni absolutnej, wchodzimy w ciśnienie bezwzględne.
To rozróżnienie ma znaczenie praktyczne. Na poziomie morza ciśnienie atmosferyczne wynosi około 1,013 bar abs, więc na zwykłym manometrze wskazanie 0 bar oznacza równowagę z otoczeniem, a nie „pustkę”. Właśnie dlatego w utrzymaniu ruchu, automatyce i serwisie linii produkcyjnych tak łatwo o błędną interpretację odczytu.
Kiedy to rozdzielimy, łatwiej zobaczyć, czemu oba zjawiska pełnią w układzie zupełnie inne role.
Nadciśnienie w układach sprężonego powietrza
Nadciśnienie to fundament klasycznej pneumatyki. W układzie sprężonego powietrza odpowiada za ruch siłowników, docisk, zaciskanie, przedmuch i napęd narzędzi. W praktyce wiele maszyn pracuje w okolicach 4-6 bar na odbiorniku, ale dokładna wartość zależy od wymaganej siły, prędkości i charakteru obciążenia.Tu łatwo wpaść w prosty skrót myślowy: „podniosę ciśnienie i problem zniknie”. To działa tylko częściowo. Jeśli przewody są zbyt wąskie, zawór za daleko od siłownika, a przepływ za mały, większa nastawa nie da oczekiwanego efektu. Jak opisuje SMC, zawór redukcyjny ma utrzymywać stabilne ciśnienie wylotowe mimo wahań zasilania, czyli pomaga kontrolować układ zamiast go przeciążać.
W praktyce nadciśnienie daje trzy bardzo konkretne korzyści: większą siłę, przewidywalny ruch i prostsze sterowanie procesem. Ma też swoje koszty. Każdy dodatkowy bar zwiększa wymagania wobec instalacji, a nieszczelności stają się bardziej odczuwalne. Dlatego przy projektowaniu nie ustawiam go „na zapas”, tylko dobieram poziom do faktycznego zadania.
I właśnie tu naturalnie pojawia się drugi biegun, czyli podciśnienie.
Podciśnienie i kiedy staje się najlepszym wyborem
Podciśnienie to sytuacja, w której ciśnienie jest niższe od atmosferycznego. W pneumatyce używa się go głównie do chwytania elementów, transportu arkuszy, podnoszenia kartonów, zasysania cieczy i pracy z przyssawkami. Jak opisuje Festo, generatory podciśnienia często wykorzystują dyszę Venturiego i efekt Bernoulliego, czyli przyspieszony przepływ powietrza do wytwarzania obszaru obniżonego ciśnienia.
Tu działa inna logika niż przy nadciśnieniu. Nie chodzi o to, żeby „dmuchać mocniej”, tylko żeby uzyskać wystarczającą różnicę ciśnień i stabilny chwyt. W praktyce dobrze sprawdzają się elementy o płaskiej, względnie gładkiej powierzchni, na przykład blacha, szkło, karton lub tworzywo. Z kolei powierzchnie porowate, chropowate albo nieszczelne wymagają większej rezerwy, większej przyssawki albo zupełnie innej metody chwytu.
W wielu prostych aplikacjach robotycznych pracuje się w zakresie około -0,6 do -0,85 bar względem atmosfery, ale to nie jest uniwersalna norma. Ostateczny dobór zależy od powierzchni kontaktu, czasu zasysania, szczelności układu i tego, jak szybko detal musi zostać przeniesiony.
Najprościej mówiąc: nadciśnienie służy do napędu, a podciśnienie do przytrzymania i chwytu. Żeby nie zgadywać, trzeba jeszcze dobrze czytać pomiar.
Jak czytać manometr, wakuometr i jednostki bez pomyłki
W dokumentacji pneumatycznej najczęściej spotkasz oznaczenia bar(g) i bar(abs). Pierwsze opisuje ciśnienie względne, czyli odnoszone do atmosfery otoczenia. Drugie odnosi się do zera absolutnego, czyli próżni. Ta różnica bywa banalna na papierze, ale w praktyce decyduje o tym, czy dobrze interpretujesz parametry urządzenia.
Najważniejsza zasada jest prosta: 0 bar na manometrze nie oznacza braku ciśnienia w sensie absolutnym. Oznacza jedynie, że ciśnienie wewnątrz układu zrównało się z ciśnieniem otoczenia. Jeśli czujnik pokazuje wartości ujemne względem atmosfery, masz do czynienia z podciśnieniem. Warto też pamiętać, że w Polsce i całej automatyce przemysłowej najwygodniejszą jednostką pozostaje bar, a w dokumentacji technicznej często pojawia się też kPa.
| Oznaczenie | Co oznacza | Jak czytać w praktyce |
|---|---|---|
| bar(g) | Ciśnienie względne względem atmosfery | Najczęstszy zapis na manometrach i czujnikach pneumatycznych |
| bar(abs) | Ciśnienie bezwzględne względem próżni | Przydatne przy obliczeniach, porównaniach i parametrach procesowych |
| kPa | Jednostka SI dla ciśnienia | Często spotykana w dokumentacji, zwłaszcza w automatyce i metrologii |
| mmHg / torr | Jednostki często używane przy próżni | Bardziej typowe dla układów vacu niż klasycznej pneumatyki z siłownikami |
Jeżeli chcesz uniknąć kosztownych nieporozumień, patrz nie tylko na liczbę, ale też na punkt odniesienia. To właśnie ten detal najczęściej oddziela poprawny dobór od błędnego założenia. A kiedy już umiesz czytać skalę, łatwiej przejść do konkretnego zastosowania.
Gdzie w praktyce stosuje się nadciśnienie, a gdzie podciśnienie
Najlepiej widać różnicę przy konkretnych zadaniach. Poniżej zestawiam zastosowania, które w automatyce i utrzymaniu ruchu pojawiają się najczęściej.
| Zastosowanie | Lepszy wybór | Dlaczego to działa | Na co uważać |
|---|---|---|---|
| Siłowniki liniowe, zaciski, napędy | Nadciśnienie | Daje siłę, ruch i prosty sposób sterowania | Potrzebny jest też odpowiedni przepływ, nie tylko wysoka nastawa |
| Przedmuch, suszenie, chłodzenie, oczyszczanie | Nadciśnienie | Tworzy strumień powietrza o dużej energii | Zbyt duża wartość zwiększa hałas i zużycie sprężonego powietrza |
| Przyssawki, transport arkuszy, pick-and-place | Podciśnienie | Umożliwia chwyt bez mechanicznego ściskania detalu | Liczy się szczelność, powierzchnia styku i czas zasysania |
| Karton, papier, opakowania zbiorcze | Podciśnienie | Ułatwia szybkie pobieranie i odkładanie lekkich elementów | Materiały porowate wymagają większej rezerwy i lepszego doboru przyssawki |
| Zasysanie cieczy i dozowanie | Podciśnienie | Pomaga kontrolować pobór medium i stabilizować proces | Ważne są lepkość cieczy, wysokość zasysania i stabilność układu |
Osobom pracującym przy montażu, automatyce i utrzymaniu ruchu często powtarzam jedno: to nie jest wybór „silniejsze vs słabsze”, tylko „napęd vs przytrzymanie”. Jeśli detal ma być przesunięty, w grę wchodzi zazwyczaj nadciśnienie. Jeśli ma zostać bezpiecznie podjęty i przeniesiony, zwykle lepsze będzie podciśnienie. Ta różnica porządkuje większość decyzji projektowych.
Tyle że dobry dobór psują zwykle nie same zasady, tylko błędy na etapie wykonania.
Najczęstsze błędy przy doborze ciśnienia w automatyce pneumatycznej
W praktyce najwięcej problemów widzę nie w samej teorii, ale w kilku powtarzalnych pomyłkach. Pierwsza to mylenie ciśnienia względnego z bezwzględnym. Druga to podnoszenie nastawy zamiast poprawienia przepływu lub skrócenia przewodów. Trzecia to ignorowanie jakości sprężonego powietrza.
Warto pamiętać, że wilgoć, pył i resztki oleju potrafią skrócić żywotność elementów pneumatycznych i pogorszyć stabilność pracy. Do tego dochodzą martwe objętości, czyli długie odcinki przewodów, które trzeba napełnić i odpowietrzyć przy każdym cyklu. Im dłuższe przewody i im dalej zawór od siłownika, tym większa szansa na spadek dynamiki układu.
- Nie dobieraj układu „na oko” - licz siłę, czas cyklu i zapas na spadki ciśnienia.
- Nie zakładaj, że wyższa nastawa rozwiąże wszystko - czasem większy efekt daje lepszy przepływ i krótszy przewód.
- Nie pomijaj szczelności - przy podciśnieniu nawet mały przeciek szybko psuje chwyt.
- Nie testuj tylko na stole - sprawdzaj układ w realnym rytmie produkcji i przy docelowym obciążeniu.
- Nie ignoruj filtracji i osuszania - to drobiazg, który często chroni kosztowne elementy wykonawcze.
Najprościej mówiąc, dobre ustawienie ciśnienia nie zaczyna się od pokrętła regulatora, tylko od diagnozy zadania. Jeśli zrobisz ten krok dobrze, reszta staje się dużo prostsza.
Jak z tego zrobić prosty i opłacalny dobór układu
Ja zwykle idę w czterech krokach. Najpierw określam funkcję: czy układ ma pchać, przytrzymywać, podnosić czy zasysać. Potem sprawdzam, czy dokumentacja mówi o bar(g), bar(abs) czy innej jednostce odniesienia. Dopiero później dobieram regulator, przyssawkę, średnicę przewodu i ewentualny generator podciśnienia.- Jeśli potrzebujesz siły i ruchu, zaczynaj od nadciśnienia i sprawdź przepływ, nie tylko samą wartość nastawy.
- Jeśli potrzebujesz chwytu, sprawdź powierzchnię detalu, szczelność układu i czas zasysania.
- Jeśli proces jest niestabilny, najpierw uporządkuj przygotowanie powietrza, a dopiero potem podnoś ciśnienie.
- Jeśli detal jest porowaty albo nieregularny, rozważ zmianę technologii chwytu, a nie tylko mocniejsze podciśnienie.
Właśnie dlatego w praktyce nie pytam najpierw, czy potrzebne jest większe ciśnienie, tylko co dokładnie ma zrobić układ. Kiedy cel jest jasny, dobór między nadciśnieniem i podciśnieniem staje się prostszy, tańszy i bezpieczniejszy.
