W zakładach, warsztatach i liniach produkcyjnych liczy się nie tylko samo ciśnienie, ale też stabilność przepływu, poziom hałasu i koszt utrzymania. Kompresor łopatkowy jest jednym z tych rozwiązań, które dobrze pokazują kompromis między prostą konstrukcją a pracą ciągłą. W tym tekście wyjaśniam, jak działa taka sprężarka, gdzie ma przewagę, kiedy lepiej wybrać inny typ i na co patrzeć przy doborze do instalacji pneumatycznej.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem
- Sprężarka łopatkowa spręża gaz dzięki mimośrodowemu wirnikowi i wysuwanym łopatkom, które zmniejszają objętość komór roboczych.
- Najlepiej sprawdza się tam, gdzie potrzebny jest równy pobór powietrza, umiarkowany hałas i przewidywalna eksploatacja.
- Przy doborze ważniejsze od samej nazwy modelu są: ciśnienie na punkcie poboru, realna wydajność i cykl pracy.
- Wersja olejowa lepiej znosi wymagające warunki pracy, a bezolejowa ma sens tam, gdzie czystość medium jest priorytetem.
- Typowe błędy to zbyt mały zapas wydajności, ignorowanie strat w przewodach i brak osuszania tam, gdzie wilgoć psuje proces.
Jak działa sprężarka łopatkowa

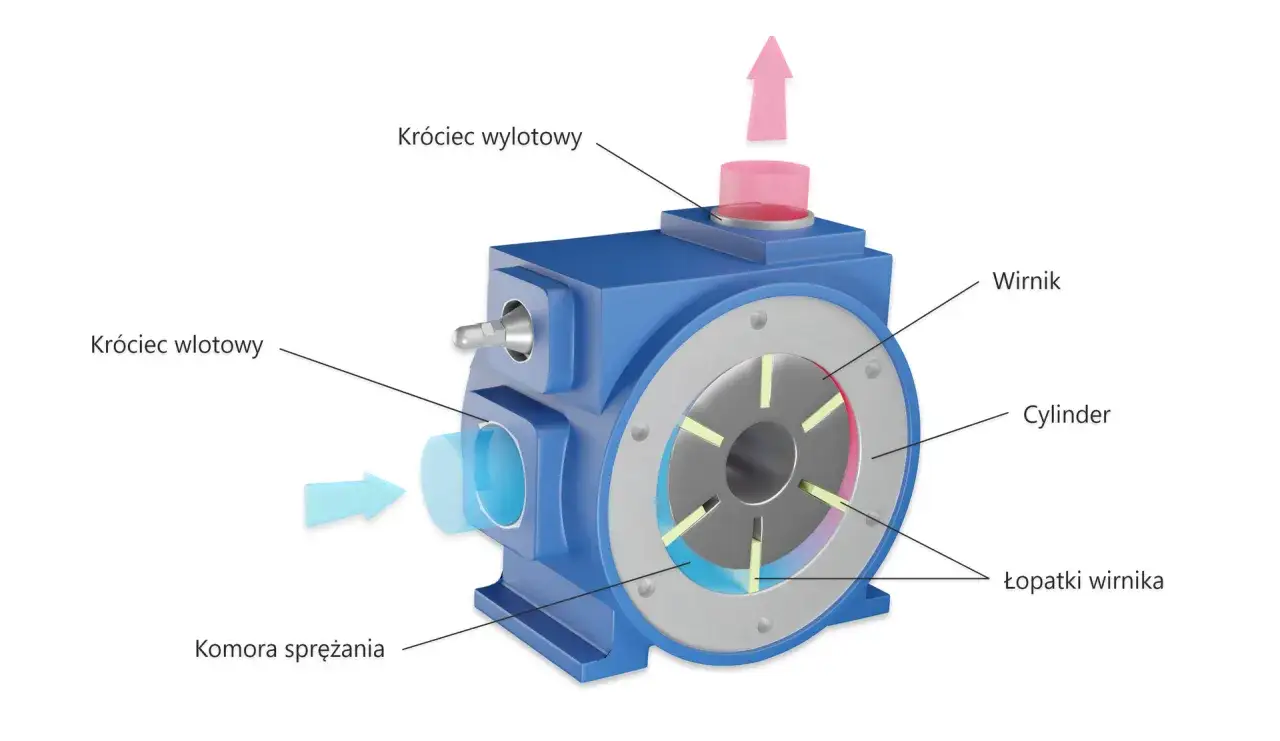

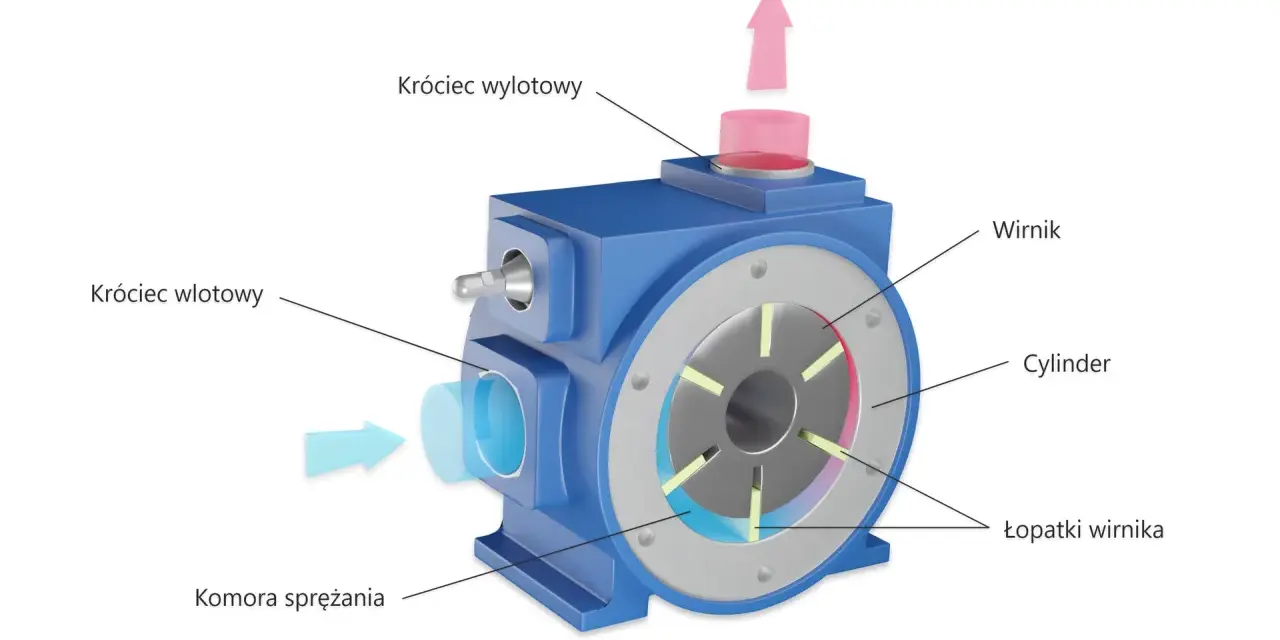

Sprężarka łopatkowa należy do maszyn wyporowych. W cylindrycznej obudowie obraca się wirnik osadzony mimośrodowo, a w jego szczelinach pracują łopatki ślizgowe. Podczas obrotu łopatki wysuwają się pod wpływem siły odśrodkowej i dzielą przestrzeń na komory o malejącej objętości, więc gaz jest zasysany, sprężany i wypychany na wylot.
Mimośrodowy wirnik
To właśnie mimośrodowe osadzenie wirnika robi największą różnicę. Komory robocze zmieniają objętość w sposób płynny, więc przepływ jest bardziej równomierny niż w prostych konstrukcjach tłokowych. W praktyce oznacza to mniej pulsacji, zwykle niższy poziom drgań i spokojniejszą pracę całej instalacji. W części serii wirnik pracuje też na relatywnie niskich obrotach, co pomaga ograniczyć zużycie i temperaturę.
Olejowa i bezolejowa wersja
W wersji olejowej olej odprowadza ciepło, uszczelnia i chroni łopatki. To rozwiązanie dobrze znosi długą, powtarzalną pracę. W bezolejowych konstrukcjach spotyka się łopatki grafitowe albo inne materiały samosmarujące, dlatego ten wariant ma sens tam, gdzie liczy się czystość powietrza, a nie maksymalna tolerancja na ciężkie warunki. W praktyce chodzi o wybór między większą odpornością na intensywną eksploatację a wyższą czystością medium.
To mechanika prosta, ale właśnie od niej zależy, gdzie ten typ sprężarki naprawdę się sprawdza, a gdzie lepiej postawić na inne rozwiązanie.
Gdzie taka sprężarka daje największy sens w pneumatyce
W praktyce widzę tę technologię przede wszystkim tam, gdzie powietrze ma pracować równo i przez dłuższy czas. Dobrymi przykładami są warsztaty wielostanowiskowe, lakiernie, pakowanie, druk, prostsze linie produkcyjne, laboratoria czy stomatologia. W takich miejscach liczą się stabilny przepływ, umiarkowany poziom hałasu i przewidywalność serwisu.
- narzędzia pneumatyczne używane przez kilka stanowisk jednocześnie,
- przedmuch i czyszczenie linii,
- lakierowanie i aplikacja powłok, gdzie skoki ciśnienia od razu widać na jakości,
- pakowanie, druk i obróbka, w których ważna jest ciągłość pracy,
- gabinetowe i laboratoryjne układy, gdy potrzebne jest czystsze albo bezolejowe powietrze.
Jeśli masz tylko sporadyczne, krótkie pobory powietrza, taki wybór nie zawsze będzie pierwszym sensownym krokiem. Gdy jednak instalacja pracuje regularnie, a przestoje są kosztowne, jej charakterystyka zaczyna mieć wyraźną przewagę. Z tego miejsca naturalnie przechodzi się do pytania, jak wypada na tle innych popularnych rozwiązań.
Jak wypada na tle tłokowej i śrubowej
Najczęściej porównuję ją z tłokową i śrubową, bo właśnie między tymi trzema opcjami zwykle zapada decyzja. Różnica nie sprowadza się do samego ciśnienia. Znacznie ważniejsze są cykl pracy, stabilność przepływu i realne koszty utrzymania.
| Typ sprężarki | Mocne strony | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Łopatkowa | Równa praca, dobra kultura działania, sensowna do pracy ciągłej | Wymaga pilnowania łopatek, filtrów i warunków pracy | Zakłady, warsztaty, linie z regularnym poborem |
| Tłokowa | Niska cena wejścia, prosta obsługa, dobra do pracy przerywanej | Głośniejsza, bardziej męczy się przy długim cyklu, większe drgania | Garaż, hobby, krótkie zadania |
| Śrubowa | Świetna do ciągłej pracy, bardzo dobra stabilność, wysoka wydajność | Zwykle droższa i bardziej rozbudowana | Duże zakłady, produkcja o dużym poborze |
Jeśli miałbym ująć to najkrócej, sprężarka łopatkowa jest często środkiem między prostą tłokową a rozbudowaną śrubową. Właśnie dlatego bywa rozsądnym wyborem dla firm, które chcą pracy bardziej przewidywalnej niż w tłokowej, ale nie potrzebują jeszcze pełnej skali śrubowej. Następny krok to dobór parametrów, bo tu najłatwiej popełnić kosztowny błąd.
Jak dobrać parametry do instalacji
Przy doborze nie patrzę najpierw na nazwę modelu, tylko na trzy rzeczy: ciśnienie na punkcie poboru, realny przepływ oraz cykl pracy. To właśnie one mówią, czy urządzenie poradzi sobie z instalacją, czy tylko będzie dobijać zbiornik i szybko wpadać w niekorzystny rytm pracy.
| Parametr | Praktyczny punkt odniesienia | Dlaczego to ważne |
|---|---|---|
| Ciśnienie robocze | Najczęściej 7-10 bar | Musi odpowiadać narzędziom i całej sieci, nie tylko samemu zbiornikowi. |
| Wydajność | Realny pobór + 20-30% zapasu | Rezerwa chroni przed spadkami ciśnienia przy jednoczesnej pracy kilku odbiorników. |
| Długie przewody i wiele złączek | Często 30-50% zapasu więcej | Straty w instalacji potrafią zjeść sporą część teoretycznej wydajności. |
| Praca ciągła | Tak, jeśli odbiór jest stały | Ten typ ma sens wtedy, gdy sprężarka nie stoi bezczynnie przez większość czasu. |
| Czystość powietrza | Wersja bezolejowa albo dobre uzdatnianie | W lakiernictwie, przemyśle spożywczym i precyzyjnych procesach czystość bywa równie ważna jak ciśnienie. |
- Spisz wszystkie odbiorniki i ich zapotrzebowanie na powietrze.
- Ustal, które z nich pracują jednocześnie, a które tylko chwilowo.
- Dodaj rezerwę na wycieki, rozbudowę i naturalne straty w przewodach.
- Sprawdź, czy w instalacji potrzebny jest osuszacz, filtracja i dodatkowy zbiornik buforowy.
- Dopiero na końcu porównuj konkretne modele.
To podejście brzmi banalnie, ale właśnie ono najczęściej odróżnia trafiony zakup od sprzętu, który na papierze wygląda dobrze, a w hali nie dowozi. Kiedy parametry są już sensownie dobrane, trzeba jeszcze zadbać o eksploatację, bo tu zaczynają się realne koszty.
Eksploatacja i typowe błędy
W łopatkowych konstrukcjach serwis nie jest skomplikowany, ale nie wolno go lekceważyć. W praktyce sprawdzam przede wszystkim stan filtrów, separatora, oleju, temperaturę pracy i zużycie łopatek. Przy regularnej konserwacji łopatki potrafią pracować zwykle od 8000 do 20000 godzin, ale to zawsze zależy od obciążenia, czystości powietrza i jakości obsługi.
Co kontrolować regularnie
- filtr wlotowy, bo zapchany filtr od razu obniża wydajność,
- separator oleju i układ odprowadzania ciepła, jeśli pracujesz na wersji olejowej,
- szczelność przewodów i szybkozłączy, ponieważ nieszczelność potrafi udawać za słabą sprężarkę,
- hałas i wibracje, bo ich wzrost zwykle zapowiada zużycie, a nie tylko gorszy dzień urządzenia,
- parametry na wyjściu, zwłaszcza gdy proces wymaga stałego ciśnienia.
Przeczytaj również: Podciśnienie a próżnia - czym się różnią i jak uniknąć błędów?
Najczęstsze błędy
- dobór urządzenia wyłącznie po katalogowej wydajności, bez sprawdzenia przepływu na końcu instalacji,
- zbyt mała rezerwa przy kilku stanowiskach,
- ignorowanie spadków na wężach i złączkach,
- brak osuszania tam, gdzie wilgoć psuje proces,
- praca bez przeglądów aż do momentu, gdy spada wydajność albo rośnie temperatura.
Właśnie te błędy najczęściej skracają życie urządzenia bardziej niż sama intensywna praca. Jeśli chcesz wycisnąć z takiej sprężarki więcej niż tylko katalogową wartość, trzeba spojrzeć jeszcze na detale instalacji i organizacji pracy.
Detale, które najczęściej decydują o udanym wdrożeniu
Gdybym miał wskazać jeden obszar, który najczęściej robi różnicę w praktyce, powiedziałbym: instalacja wokół urządzenia. Nawet dobra sprężarka będzie działać przeciętnie, jeśli przewody są zbyt wąskie, punkt poboru jest zbyt daleko albo powietrze nie jest odpowiednio przygotowane. W zakładach o zmiennym poborze pomaga też zbiornik buforowy i rozsądne sterowanie, bo wygładzają skoki zużycia.
Warto zostawić miejsce na serwis, dostęp do filtrów i sensowną wentylację pomieszczenia. Jeśli powietrze trafia do lakierni, drukarni, pakowania żywności albo precyzyjnych układów, bezolejowość i uzdatnianie mają większe znaczenie niż sama moc silnika. A jeśli planujesz rozwój parku maszynowego, od razu przyjmij zapas pod przyszły pobór, zamiast kupować urządzenie na styk.
To podejście daje najwięcej spokoju w eksploatacji i właśnie dlatego dobrze dobrana sprężarka łopatkowa jest w praktyce wyborem bardziej organizacyjnym niż tylko technicznym. Liczy się nie sam model, lecz to, czy cały układ powietrza pracuje stabilnie, czysto i bez niepotrzebnych strat.
