Łączenie rur PE w ziemi wymaga więcej niż samej zgrzewarki. Liczą się średnica przewodu, dostęp do miejsca pracy, warunki pogodowe i to, czy połączenie po zasypaniu nadal będzie pracować bez możliwości poprawki. W praktyce chodzi głównie o wodociągi, przyłącza i odcinki technologiczne, a w instalacjach wodnych i wentylacyjnych zasada jest podobna: złącze ma być szczelne, trwałe i odporne na to, co zrobi z nim grunt.
Najbezpieczniej dobierać metodę do średnicy, miejsca pracy i tego, czy odcinek ma być bezobsługowy po zasypaniu.
- Przy dłuższych, prostych odcinkach najlepiej sprawdza się zgrzewanie doczołowe, zwykle od większych średnic.
- W ciasnym wykopie, przy naprawach i odgałęzieniach praktyczniejsze bywa zgrzewanie elektrooporowe.
- Połączenia mechaniczne zostawiam raczej do miejsc dostępnych serwisowo, a nie jako podstawę ukrytego odcinka w ziemi.
- O jakości złącza decydują głównie czyste końce rur, osiowe ustawienie, chłodzenie i poprawne zasypanie.
- Przy instalacjach wodociągowych ważne są też podłoże z piasku, taśma ostrzegawcza i próba szczelności przed zamknięciem wykopu.
Co decyduje o trwałości złącza w ziemi
Pod ziemią rura PE nie pracuje w próżni. Nacisk gruntu, wilgoć, zmiany temperatury i ewentualne osiadanie podłoża sprawiają, że słabe miejsce wychodzi właśnie na połączeniu, a nie na prostym odcinku rury. Dlatego patrzę na złącze jak na element konstrukcyjny, a nie tylko „miejsce sklejenia” dwóch końców.
W normowym ujęciu przewody PE zakopywane pod ziemią mieszczą się w zakresie zastosowań opisanych dla systemów ciśnieniowych do 25 bar, a do dyspozycji są połączenia zgrzewane, kołnierzowe i mechaniczne. To ważne, bo nie każda metoda ma sens w każdym wykopie. W opisie PN-EN 12201 w PKN wprost widać, że instalacje podziemne są traktowane jako standardowy obszar zastosowania, ale z jednym zastrzeżeniem: połączenie musi być wykonane zgodnie z technologią, nie „na oko”.
Ja lubię upraszczać ten temat do jednej zasady: im mniej miejsca na błąd i im mniej późniejszego dostępu, tym bardziej trzeba postawić na metodę i przygotowanie, które dają powtarzalny efekt. I właśnie od tego punktu warto przejść do wyboru konkretnej techniki łączenia.
Która metoda łączenia sprawdza się w wykopie
W praktyce nie ma jednej odpowiedzi dla każdego odcinka. Decydują trzy rzeczy: średnica, dostęp do miejsca zgrzewu i to, czy połączenie ma pozostać całkowicie bezobsługowe po zasypaniu. Przy średnicach do 63 mm często widzę jeszcze elektrooporowe albo złączki zaciskowe, ale przy większych przekrojach zdecydowanie częściej wygrywa zgrzewanie doczołowe.
| Metoda | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Zgrzewanie doczołowe | Długie, proste odcinki i większe średnice, najczęściej powyżej 63 mm | Monolityczne połączenie, mało elementów dodatkowych, dobre dla długich tras | Wymaga miejsca, osiowego ustawienia i dobrej organizacji pracy |
| Zgrzewanie elektrooporowe | Ciasny wykop, naprawy, włączenia, odgałęzienia, miejsca trudno dostępne | Małe gabaryty, precyzja, wygodne przy ograniczonej przestrzeni | Złączki są droższe, a przygotowanie końców musi być bardzo dokładne |

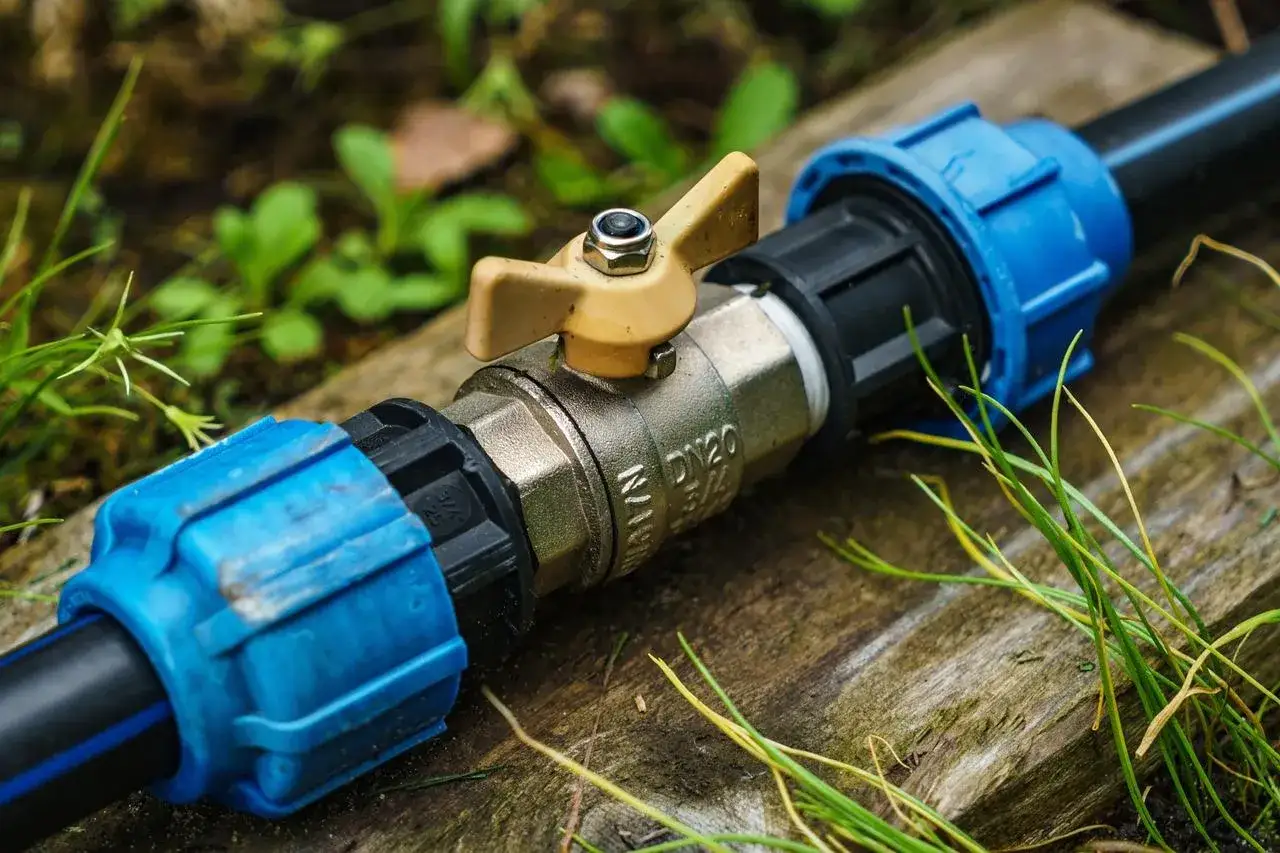

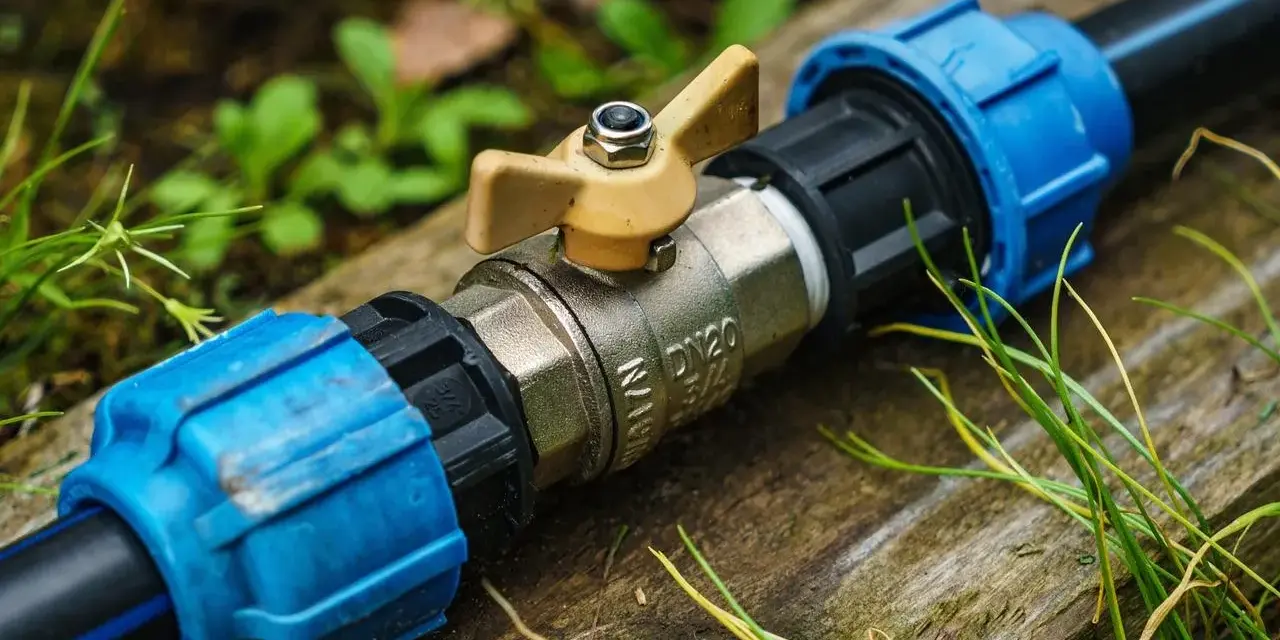

| Połączenia mechaniczne i kołnierzowe | Przejścia do armatury, strefy serwisowe, miejsca z dostępem do kontroli | Możliwość demontażu, łatwiejszy serwis | Nie traktuję ich jako podstawowego rozwiązania dla ukrytego, długiego odcinka w ziemi |
Jeśli mam wybrać bezpieczny wariant dla nowej, dłuższej nitki wodociągowej, zwykle stawiam na doczołowe. Gdy wykop jest ciasny, a trzeba zrobić włączenie albo naprawę bez dużej przebudowy odcinka, lepiej sprawdza się elektrooporowe. Po takim wyborze zostaje już najważniejsze: wykonać zgrzew bez błędów.
Jak wygląda poprawny montaż krok po kroku
Sam proces nie jest skomplikowany, ale wymaga dyscypliny. Najwięcej czasu zjada nie samo grzanie, tylko przygotowanie końcówek, ustawienie osi i pilnowanie czystości. Właśnie te drobiazgi odróżniają połączenie trwałe od takiego, które tylko wygląda dobrze na pierwszy rzut oka.
Zgrzewanie doczołowe
- Sprawdzam, czy łączone elementy są z kompatybilnego materiału i mają zgodny szereg wymiarowy.
- Ucinam końce prosto, usuwam ewentualną owalizację i strugam czoła, aż powierzchnia będzie równa i czysta.
- Ustawiam rury osiowo w zgrzewarce i kontroluję docisk zgodnie z parametrami urządzenia.
- Podgrzewam końce płytą grzewczą, a po jej odsunięciu łączę elementy z odpowiednią siłą docisku.
- Nie ruszam złącza do pełnego schłodzenia i dopiero potem przechodzę do dalszych prac.
Przeczytaj również: Kratki wentylacyjne prostokątne wymiary - Jak uniknąć błędów?
Zgrzewanie elektrooporowe
- Sprawdzam proste i gładkie końce rur, a następnie odmierzam głębokość wsunięcia w złączkę.
- Usuwam warstwę utlenioną z miejsca zgrzewu, zwykle na grubość rzędu 0,1-0,2 mm, i dokładnie oczyszczam powierzchnię.
- Wkładam rurę do mufy lub kształtki elektrooporowej do zaznaczonej głębokości i unieruchamiam całość w jednej osi.
- Wczytuję parametry z kodu złączki albo ustawiam je ręcznie, jeśli system tego wymaga.
- Rozpoczynam zgrzew, nie dotykam złącza w trakcie pracy i pilnuję czasu chłodzenia wskazanego przez producenta.
W obu metodach obowiązuje ta sama zasada: czyste, suche i dobrze ustawione elementy to nie detal, tylko warunek powodzenia. Jeśli ten etap jest zrobiony porządnie, sama spoina zwykle nie sprawia problemu. Ale wykop i otoczenie też muszą grać po tej samej stronie.
Jak przygotować wykop i rurę przed zgrzewaniem
Nawet najlepsze połączenie przegrywa z błędnym otoczeniem. W ziemi najczęściej psują je piasek, wilgoć, zimno i pośpiech przy obsypce, więc przed rozpoczęciem pracy patrzę na wykop równie uważnie jak na sam zgrzew.
- Podłoże - rurociąg z tworzywa powinien leżeć na minimum 10 cm warstwie piasku gruboziarnistego lub żwirku, a nad przewodem warto przewidzieć 30 cm obsypki z tego samego materiału po zagęszczeniu.
- Czystość - miejsce zgrzewu musi być wolne od błota, kurzu i wilgoci; pył i drobny piasek potrafią zepsuć efekt szybciej niż zły parametr zgrzewarki.
- Warunki pogodowe - przy niskiej temperaturze rozkładam namiot ochronny i ogrzewam przestrzeń roboczą bez wzbijania kurzu.
- Kompatybilność materiałów - łączę PE z PE albo z elementami przewidzianymi przez system; przejścia do armatury i innych materiałów robię przez odpowiednie kształtki.
- Przejścia szczelne - w miejscach przejścia przez ścianę budynku lub studzienki wykonuję połączenie szczelne, bez przypadkowych prowizorek.
- Środki pomocnicze - nie używam przypadkowych smarów ani uszczelniaczy ropopochodnych przy elementach z tworzyw sztucznych.
Jeżeli ten etap jest zrobiony dobrze, sam zgrzew ma po prostu lepsze warunki do pracy. A kiedy warunki są ustawione źle, nawet poprawna technika może zostać wystawiona na próbę, więc warto znać też najczęstsze błędy.
Jakie błędy najczęściej psują połączenie
Największy problem z PE polega na tym, że wadliwa spoina nie zawsze zdradza się od razu. Czasem instalacja przechodzi próbę, a kłopoty wracają po pierwszym ruchu gruntu albo po sezonie pracy. Dlatego wolę wyłapać błędy na budowie niż później szukać nieszczelności pod drogą czy ogrodem.
- Krzywo ucięte końce i brak osiowości.
- Niedokładne usunięcie warstwy utlenionej przy zgrzewaniu elektrooporowym.
- Dotykanie oczyszczonych powierzchni rękawicą, błotem albo narzędziem.
- Za szybkie poruszenie złącza przed pełnym schłodzeniem.
- Zbyt mało miejsca przy zgrzewaniu doczołowym, przez co docisk nie jest równy.
- Zasypanie połączenia gruntem z kamieniami zamiast warstwą ochronną.
- Mieszanie elementów z różnych systemów bez sprawdzenia kompatybilności materiałowej.
W praktyce najwięcej kosztują nie spektakularne awarie, tylko takie drobne skróty, które ktoś uznał za nieszkodliwe. Jeśli unikniesz tych błędów, zostaje jeszcze kwestia odbioru i prawidłowego zasypania.
Odbiór i zasypanie bez późniejszych niespodzianek

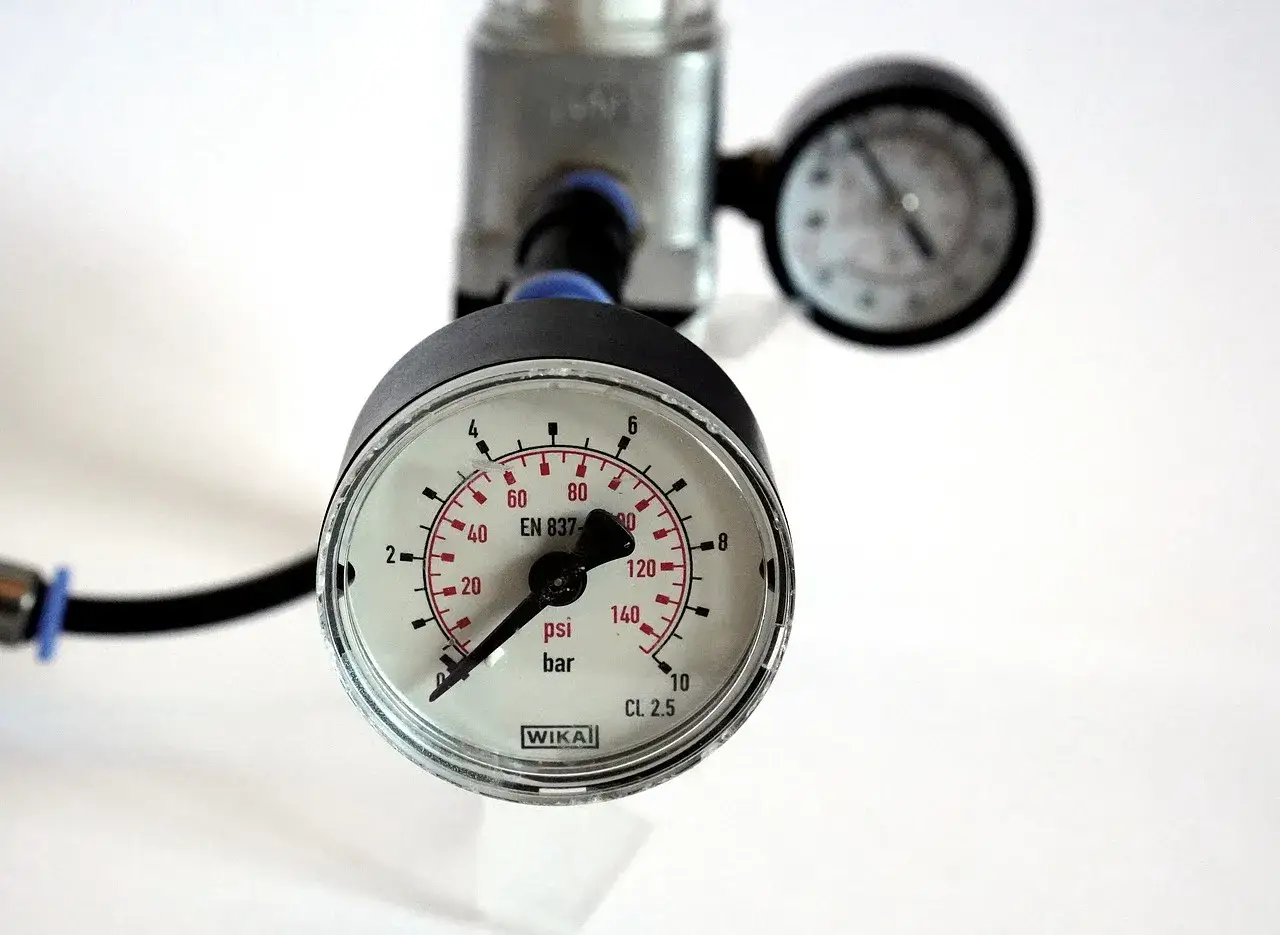

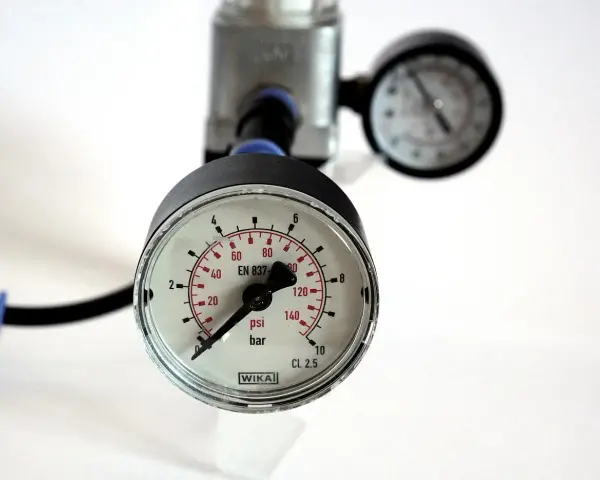

Po wykonaniu złączy nie zamykam wykopu od razu. Najpierw robię oględziny, potem próbę szczelności zgodnie z projektem i instrukcją producenta, a dopiero na końcu wracam do zasypywania. To właśnie ten moment rozstrzyga, czy inwestycja będzie spokojna, czy za chwilę wróci na poprawki.
- Przed zasypaniem sprawdzam wizualnie wszystkie zgrzewy i ich geometrię.
- Próbę szczelności wykonuję dopiero po pełnym czasie chłodzenia.
- W sieciach wodociągowych oznaczam trasę taśmą ostrzegawczą, a w razie potrzeby także drutem lub linką identyfikacyjną.
- Połączenia z armaturą, zasuwami i odcinkami przejściowymi zostawiam tak, aby dało się je później serwisować bez rozkuwania całego odcinka.
- Jeżeli wykop jest wilgotny, pilnuję stabilnego zagęszczenia obsypki, bo osiadanie potrafi obciążyć złącze już po oddaniu robót.
Dobra praktyka jest tu prosta: jeśli czegoś nie da się pewnie sprawdzić przed zasypaniem, lepiej tego nie zasypywać jeszcze tego samego dnia. Zostaje wtedy ostatnia rzecz, która w praktyce przesądza o bezproblemowej eksploatacji.
Na czym nie oszczędzać, gdy rurociąg ma pracować latami
Jeżeli miałbym wskazać trzy elementy, które realnie robią różnicę, wybrałbym dobrą kadrę zgrzewającą, czysty i stabilny wykop oraz kompatybilne materiały. Sama rura PE jest trwała, ale jej żywotność pod ziemią zależy od jakości połączeń i od tego, co dzieje się wokół nich.
- Nie mieszam przypadkowo technologii - dla długich, prostych odcinków wybieram doczołowe, a dla ciasnych włączeń i napraw elektrooporowe.
- Na trudniejszy grunt rozważam PE100 RC i dokładniejszą obsypkę, bo błędu przy zasypaniu nie da się później łatwo odwrócić.
- Przy inwestycjach formalnych prowadzę dokumentację zgrzewów, bo to ułatwia odbiór i późniejszy serwis.
- Nie traktuję czasu chłodzenia jako „propozycji” od producenta, tylko jako część procesu, bez której złącze nie jest gotowe do obciążenia.
Dobrze wykonane połączenie nie potrzebuje później uwagi. Właśnie na tym polega przewaga PE w gruncie: kiedy technologia, przygotowanie i odbiór są spójne, instalacja pracuje długo i bez spektakularnych niespodzianek. Jeśli chcesz mieć spokój na lata, największą wagę ma nie sama rura, tylko dyscyplina przy każdym jej łączeniu.
