W instalacji wentylacyjnej to właśnie łączenia, łuki i przejścia decydują, czy system będzie cichy, szczelny i przewidywalny w pracy. Taka kształtka wentylacyjna bywa drobiazgiem za kilka złotych, ale jej zły dobór potrafi podbić opory przepływu, hałas i liczbę poprawek na montażu. Poniżej wyjaśniam, jak rozróżnić najważniejsze typy, jak je dobrać do przekroju kanału i na co patrzeć przy zakupie oraz montażu, zwłaszcza gdy instalacja prowadzi przez łazienkę, kuchnię albo strefę techniczną.
Najważniejsze informacje o doborze elementów do kanałów
- Najczęściej potrzebne są kolana, redukcje, trójniki, czwórniki, mufy, nyple, zaślepki i króćce.
- W wentylacji liczą się nie tylko średnica i materiał, ale też kąt, promień łuku i sposób połączenia.
- W domowych instalacjach bardzo często spotyka się średnice fi 100, 125, 150 i 160 mm oraz kanały płaskie 55x110, 75x150, 60x120 i 60x204 mm.
- Łagodniejsze przejścia zwykle oznaczają mniejszy hałas i niższe opory niż ostre załamania.
- W systemach stalowych punktem odniesienia są m.in. PN-EN 1506, PN-EN 1507 i PN-EN 12237.
Czym jest taki element i po co się go stosuje
Najprościej mówiąc, to część systemu kanałów, która pozwala zmienić kierunek przepływu, połączyć dwa odcinki, rozdzielić strumień albo przejść na inny przekrój. W praktyce działa trochę jak elementy znane z instalacji wodnych, tylko konsekwencje są inne: w wodzie szybciej myśli się o ciśnieniu i szczelności pod kątem przecieku, a w wentylacji dochodzą jeszcze opory miejscowe, szum i balans całego układu.
To właśnie dlatego przy montażu nie wybiera się takich części „na oko”. Zbyt ostre załamanie, przypadkowe zwężenie albo źle dobrane łączenie mogą sprawić, że wentylator będzie pracował ciężej, a przepływ powietrza spadnie poniżej założeń projektu. W dobrze zaprojektowanej instalacji każdy taki detal ma swoje zadanie i nie jest dodatkiem „na wszelki wypadek”.
Jeśli spojrzeć na to z perspektywy wykonawcy, to nie jest mały detal, tylko element, który potrafi przesądzić o jakości całej trasy kanału. Gdy już wiadomo, po co te części są w systemie, warto przejść do ich najważniejszych odmian.
Jakie rodzaje spotkasz w praktyce
| Element | Do czego służy | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Kolano 45° | Łagodna zmiana kierunku kanału | Gdy jest miejsce na spokojniejsze prowadzenie trasy i zależy Ci na mniejszych oporach | Wymaga trochę więcej przestrzeni niż wersja 90° |
| Kolano 90° | Szybki skręt przewodu | Gdy trzeba ominąć belkę, ścianę albo wejść w ciasny fragment sufitu | Najczęściej daje większy opór i większe ryzyko szumu |
| Redukcja | Przejście między różnymi średnicami lub przekrojami | Gdy urządzenie, rozdzielacz albo inny odcinek ma inny wymiar niż główna trasa | Zwężenie powinno być możliwie stopniowe, a nie gwałtowne |
| Trójnik lub rozgałęzienie Y | Podział strumienia na dwa kierunki | Gdy jedna linia zasila kilka punktów nawiewu lub wywiewu | Trzeba pilnować bilansu przepływów, bo inaczej jedna gałąź może dominować |
| Czwórnik | Rozdział na cztery kierunki | W bardziej rozbudowanych sieciach kanałów | Łatwo rozstroić układ, jeśli projekt jest zrobiony bez obliczeń |
| Mufa i nypel | Łączenie odcinków kanałów | Gdy trzeba przedłużyć trasę albo połączyć dwa proste elementy | Kluczowa jest kompatybilność systemowa i szczelność połączenia |
| Zaślepka | Zamyka nieużywane zakończenie kanału | Gdy zostawiasz rezerwę pod przyszłą rozbudowę | Musi być dobrze osadzona, bo końcówki są częstym miejscem nieszczelności |
| Króciec lub sztucer | Umożliwia podłączenie urządzenia albo innego odcinka | Przy podłączeniu wentylatora, nawiewnika, czerpni lub elementu przejściowego | Ważne są średnica, kierunek osadzenia i sposób uszczelnienia |

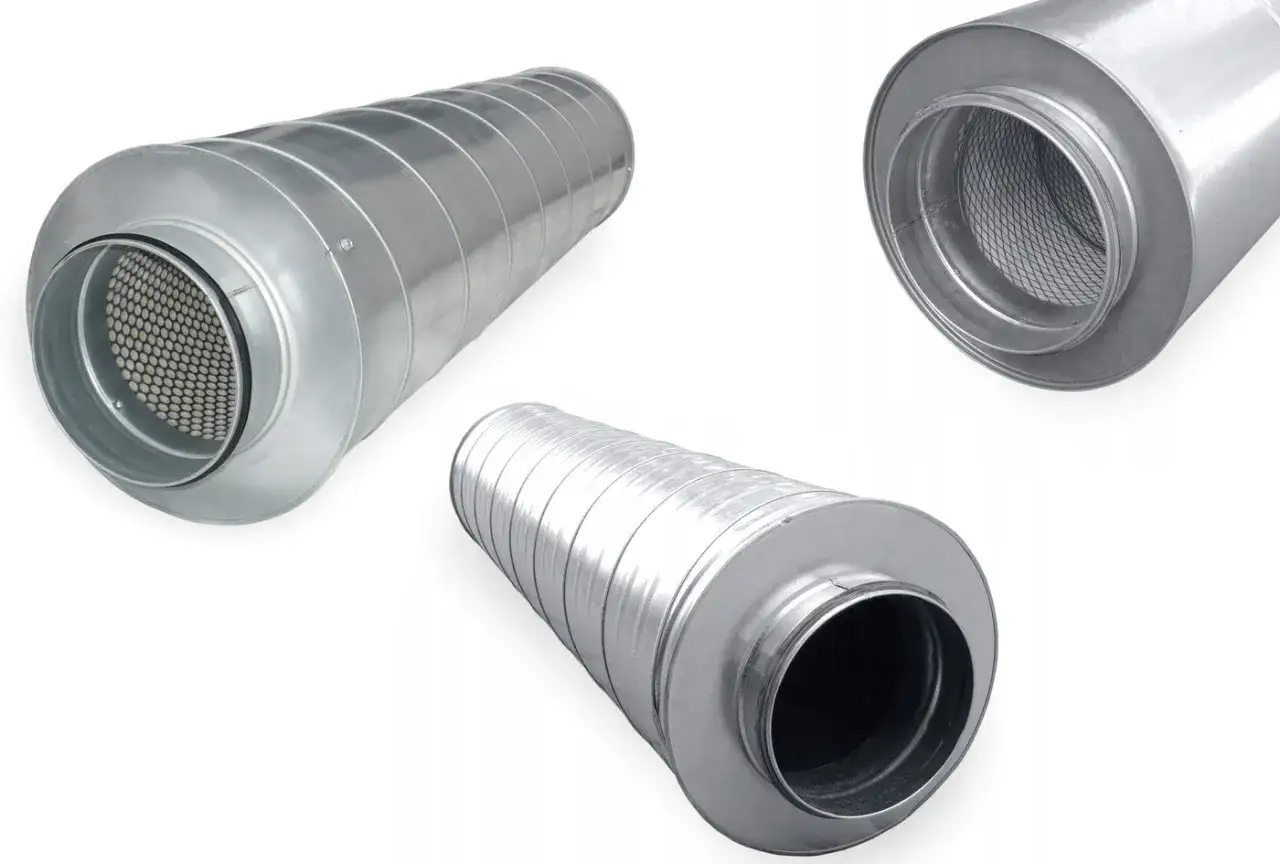

W katalogach producentów pojawiają się zarówno wersje okrągłe, jak i prostokątne. W instalacjach domowych bardzo często spotyka się średnice fi 100, 125, 150 i 160 mm, a w kanałach płaskich wymiary 55x110, 75x150, 60x120 i 60x204 mm. Do tego dochodzi materiał: stal ocynkowana dobrze znosi większe obciążenia i jest standardem w wielu układach, natomiast ABS i PVC są popularne w lżejszych systemach domowych oraz tam, gdzie ważna jest odporność na wilgoć.
W praktyce to właśnie typ elementu, przekrój i materiał decydują, czy montaż będzie prosty, czy zamieni się w serię niepotrzebnych adapterów. Dlatego w następnym kroku trzeba dobrze dobrać komponent do konkretnej instalacji.
Jak dobrać element do konkretnej instalacji
Ja zwykle zaczynam od trzech pytań: jaki jest przekrój kanału, jaki ma być kierunek przepływu i czy w miejscu montażu zostaje jeszcze miejsce na serwis. Dopiero potem patrzę na markę albo cenę. To podejście oszczędza więcej problemów niż szukanie „najmocniejszej” części z katalogu.
| Kryterium | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Przekrój i średnica | Czy element pasuje do kanału bez sztucznego docinania lub luzów | Niepotrzebne zwężenie od razu zwiększa opór i może zaburzyć bilans całej trasy |
| Kąt zmiany kierunku | Czy da się zastosować 45° zamiast 90° | Łagodniejszy łuk zwykle pracuje ciszej i daje mniejsze straty |
| Szczelność | Jaka klasa szczelności jest wymagana w projekcie | W standardowych układach często spotyka się klasę B, a w rekuperacji i budynkach energooszczędnych sens ma częściej C lub D |
| Materiał | Stal ocynkowana, aluminium, ABS, PVC albo wariant izolowany | Materiał powinien pasować do wilgoci, temperatury i obciążeń mechanicznych w danym miejscu |
| Sposób łączenia | Połączenie na uszczelkę, kołnierz, wcisk, mufę lub nypel | Nawet dobry element będzie problemem, jeśli nie pasuje do reszty systemu |
W instalacjach wodnych też liczy się zgodność średnicy i typu złączki, ale w wentylacji niedopasowanie szybciej wychodzi przez hałas, szum lub spadek wydajności. Dlatego w budynkach mieszkalnych i biurowych zwracam uwagę nie tylko na opis z opakowania, lecz także na to, czy dana część faktycznie pasuje do całej trasy kanału, a nie tylko do jednego odcinka. To prowadzi już prosto do pytania, jak geometria wpływa na przepływ.
Co najbardziej wpływa na opory i hałas
W wentylacji nie chodzi wyłącznie o to, żeby powietrze „dało się przepchnąć”. Chodzi o to, żeby zrobiło to bez niepotrzebnych strat ciśnienia, bez świstów i bez rozjechania wydajności na końcu trasy. Opory miejscowe powstają właśnie na kolanach, trójnikach, redukcjach i innych punktach zmiany geometrii.
| Rozwiązanie | Typowy efekt | Praktyczny komentarz |
|---|---|---|
| Kolano 90° | Największa zmiana kierunku i zwykle najwyższy opór | Ma sens tam, gdzie brakuje miejsca, ale nie powinno dominować w całej instalacji |
| Dwa łuki 45° | Łagodniejszy przepływ niż jeden ostry skręt | Często lepszy wybór, jeśli można poświęcić trochę przestrzeni |
| Redukcja stopniowa | Mniejsze zawirowania niż przy gwałtownym zwężeniu | Zwężanie „na raz” zwykle daje gorszy efekt niż przejście rozłożone w czasie i przestrzeni |
| Trójnik Y | Lepszy podział strumienia niż prosty trójnik pod kątem prostym | W wielu układach to rozwiązanie bardziej przewidywalne i mniej hałaśliwe |
Skoro geometria robi tak dużą różnicę, łatwo przewidzieć, gdzie najczęściej pojawiają się błędy. To właśnie one później kosztują najwięcej czasu na poprawki.
Najczęstsze błędy przy montażu
- Zbyt mała średnica albo niepotrzebne zwężenie przekroju, które dusi przepływ i zwiększa szum.
- Mieszanie elementów z różnych systemów bez sprawdzenia kompatybilności połączeń.
- Brak uszczelek, obejm albo właściwego doszczelnienia w miejscach łączeń.
- Użycie zbyt wielu ostrych kolan, choć trasa mogłaby być poprowadzona łagodniej.
- Brak dostępu serwisowego do miejsc, które trzeba będzie kiedyś skontrolować albo wyczyścić.
- Wybór materiału bez uwzględnienia wilgoci, temperatury i obciążeń mechanicznych w danej strefie.
Ja szczególnie pilnuję dwóch rzeczy: szczelności oraz dostępu do kontroli. W strefach wilgotnych, takich jak łazienki, pralnie czy pomieszczenia techniczne, oszczędność na materiale często mści się szybciej niż w suchym korytarzu. Z kolei przy zabudowie pod sufitem liczy się nie tylko samo połączenie, ale też to, czy da się do niego wrócić bez rozkuwania połowy konstrukcji. I właśnie dlatego warto wiedzieć, ile takie elementy kosztują, zanim człowiek zacznie oszczędzać w złym miejscu.
Ile kosztują popularne elementy i gdzie oszczędność ma sens
Na rynku podstawowe łączniki są stosunkowo tanie, ale różnice widać szybko, gdy dochodzi większa średnica, lepsza szczelność albo nietypowy przekrój. Orientacyjnie proste elementy do fi 125 mm kosztują od kilkunastu do kilkudziesięciu złotych, a bardziej rozbudowane trójniki i redukcje często wchodzą w zakres kilkudziesięciu złotych. To właśnie dlatego warto liczyć cały odcinek, a nie tylko pojedynczą sztukę.
| Element | Przykładowy rozmiar | Orientacyjna cena brutto | Co pokazuje ten poziom kosztu |
|---|---|---|---|
| Mufa | fi 125 mm | około 7 zł | To najprostszy i zwykle najtańszy detal łączeniowy, ale nadal odpowiada za szczelność całego odcinka |
| Kolano 90° | fi 125 mm | około 18 zł | Za niewielką ceną kryje się element, który ma duży wpływ na opory przepływu |
| Kolanko do kanałów płaskich | 75x150 / 125 mm | około 41 zł | Widać tu, że nietypowy przekrój i dopasowanie do systemu podnoszą koszt |
| Redukcja | 150 / 125 mm | około 63 zł | Przejście między średnicami jest już bardziej złożone niż zwykły łącznik |
| Trójnik | 150 / 2x125 mm | około 80 zł | Rozgałęzienie wymaga większej precyzji i zwykle kosztuje zauważalnie więcej niż prosty łącznik |
W praktyce nie oszczędzam na elemencie tylko dlatego, że różnica wynosi kilka lub kilkanaście złotych. Jeśli przez tańszy wybór trzeba później poprawiać szczelność, dokładać adaptery albo przerabiać trasę, bilans wychodzi gorzej. Oszczędność ma sens wtedy, gdy nie pogarsza przepływu, nie zwiększa hałasu i nie komplikuje montażu. Gdy te trzy warunki są spełnione, dobry zakup zwykle broni się sam.
To prowadzi już do ostatniego, bardzo praktycznego sprawdzenia, które warto zrobić przed zamówieniem albo przed wejściem ekipy na budowę.
Na koniec zostaje prosta checklista przed zakupem
- Czy średnica lub przekrój dokładnie pasują do reszty kanału?
- Czy można zastosować łagodniejszy łuk zamiast ostrego skrętu?
- Czy materiał pasuje do wilgotności, temperatury i obciążeń w danym miejscu?
- Czy system wymaga konkretnej klasy szczelności i czy wybrany element ją wspiera?
- Czy po montażu zostanie dostęp do rewizji, czyszczenia albo późniejszej rozbudowy?
- Czy cena obejmuje wszystko, co naprawdę jest potrzebne do szczelnego połączenia?
Jeśli większość odpowiedzi brzmi „tak”, zakup zwykle jest bezpieczny i nie generuje niespodzianek na etapie montażu. W wentylacji wygrywa nie najbardziej efektowny detal, tylko ten, który najmniej przeszkadza przepływowi i da się bez problemu osadzić w całym układzie.
