Dobór prostokątnej kratki wentylacyjnej zaczyna się od trzech rzeczy: wymiaru otworu, wymiaru frontu i wymaganej przepustowości. W praktyce to właśnie one decydują, czy element pasuje bez przeróbek i czy instalacja będzie pracować cicho oraz stabilnie. Poniżej porządkuję najczęściej spotykane formaty, wyjaśniam, jak czytać oznaczenia i pokazuję, kiedy standardowy rozmiar wystarcza, a kiedy lepiej zamówić wykonanie na wymiar.
Najważniejsze informacje o wymiarach prostokątnych kratek wentylacyjnych
- Najpierw sprawdzam, czy podany wymiar dotyczy frontu, otworu montażowego, czy pola czynnego.
- Standardowe formaty do kanałów prostokątnych są bardzo szerokie: od małych 75x75 mm po duże 1225x625 mm.
- W handlu najczęściej przewijają się wymiary 200x100, 200x150, 300x100, 300x150 i 400x200 mm.
- Ten sam rozmiar zewnętrzny nie oznacza tego samego przepływu powietrza w różnych modelach.
- Do otworów nietypowych i starych zabudów zwykle lepiej działa kratka na wymiar niż kompromisowy standard.

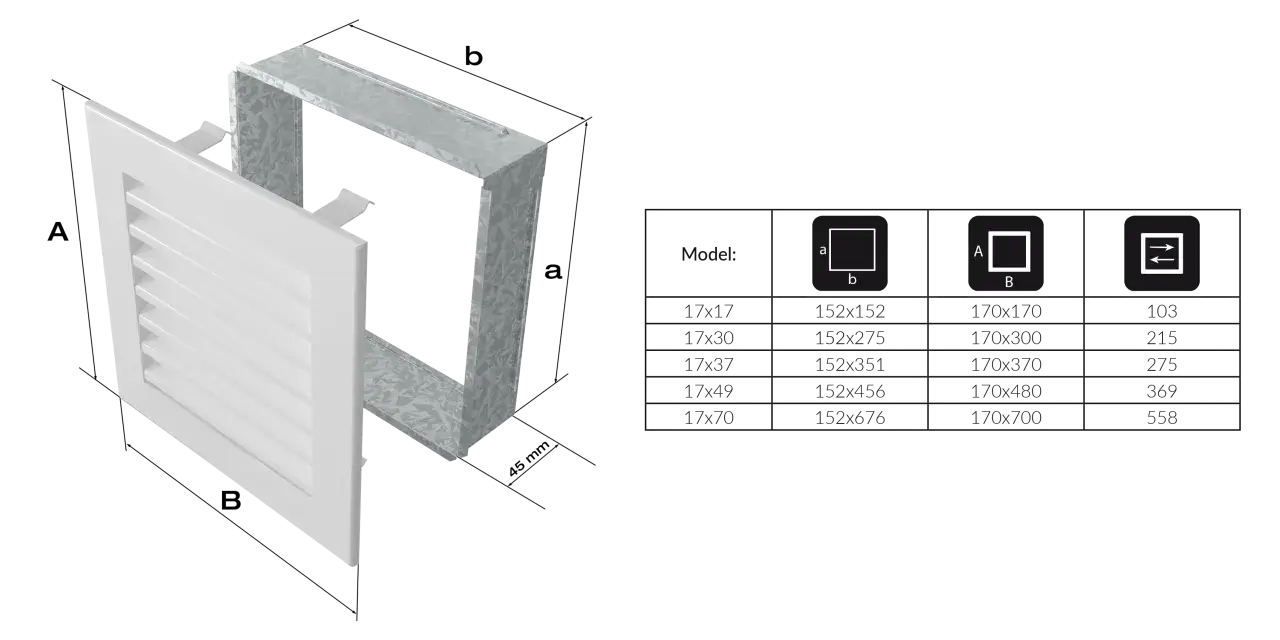

Jak czytać wymiary, żeby nie pomylić otworu z frontem
Ja zawsze zaczynam od podstawowego pytania: co dokładnie oznacza liczba podana przy kratce. To nie jest detal techniczny dla dociekliwych, tylko rzecz, która najczęściej decyduje o udanym montażu albo zwrocie produktu.
Wymiar zewnętrzny
To pełny gabaryt kratki widoczny od strony pomieszczenia. Taki wymiar mówi, jak duży będzie element na ścianie, suficie albo w zabudowie, ale nie zawsze mówi jeszcze, jaki otwór trzeba przygotować. W praktyce front bywa większy od części roboczej, bo musi zakryć krawędzie i dać miejsce na ramkę.
Otwór montażowy
To najważniejszy wymiar przy dopasowaniu do kanału lub wycięcia w ścianie. W jednej z kart katalogowych producent osobno podaje szerokość i wysokość otworu montażowego, rozstaw mocowań oraz wymiar pokrywany przez kratkę. I tak właśnie powinno się to czytać: nie z samego frontu, tylko z całej specyfikacji montażowej.
Pole czynne
Pole czynne to realna powierzchnia, przez którą przepływa powietrze. Tu najłatwiej popełnić błąd, bo dwie kratki o tym samym wymiarze zewnętrznym mogą mieć zupełnie inną wydajność. W karcie Smay dla serii ST pole netto jest liczone po odjęciu części obrysu i zastosowaniu współczynnika dla konstrukcji kratki, co dobrze pokazuje, że front i przepływ to nie to samo.
Jeżeli ten podział jest jasny, wybór rozmiaru robi się dużo prostszy. W następnym kroku warto już spojrzeć na to, jakie formaty faktycznie dominują w ofertach producentów i sklepów.
Jakie wymiary spotyka się najczęściej w praktyce
W kartach katalogowych Smay i Alnor standardowe zakresy są szerokie: od małych formatów rzędu 75x75 mm do dużych kratek sięgających 1225x625 mm. Na rynku detalicznym częściej widzę jednak kilka rodzin wymiarów, które powtarzają się najczęściej i dobrze pokrywają typowe instalacje mieszkaniowe oraz usługowe.
| Rodzina wymiarów | Przykładowe formaty | Gdzie zwykle się sprawdza |
|---|---|---|
| Małe i kompaktowe | 75x75, 125x75, 125x125 | Niewielkie pomieszczenia, dyskretne zakończenia, miejsca z ograniczoną przestrzenią na front. |
| Najczęstsze kanałowe | 200x100, 225x125, 300x100, 200x150, 250x150 | Typowe kanały prostokątne w wentylacji nawiewnej i wywiewnej, najłatwiejszy punkt startowy przy doborze. |
| Średnie i bardziej wydajne | 200x200, 300x150, 250x200, 300x200, 250x250 | Większy przepływ, większe pomieszczenia, obiekty usługowe, miejsca, gdzie liczy się niższa prędkość powietrza. |
| Długie i wąskie | 325x75, 425x75, 525x75, 625x75, 825x75, 1025x75, 1225x75 | Rozciągnięte fronty, zabudowy liniowe, projekty, w których ważniejsza jest długość niż wysokość kratki. |
| Rozwiązania ścienne i dekoracyjne | 142x298, 190x140, 150x150 | Zakończenia widoczne w ścianie, drzwiach albo w zabudowie, gdzie ważny jest też wygląd i sposób zakrycia otworu. |
Praktyczna różnica jest taka, że format 200x100 mm często oznacza zupełnie inny charakter pracy niż 300x150 mm, nawet jeśli oba wyglądają na „zwykłe prostokąty”. Im większa kratka przy tym samym wymaganym przepływie, tym zwykle łatwiej zejść z hałasem i oporami. To nie jest reguła absolutna, ale w większości prostych instalacji właśnie tak to działa.
Jeśli mam wskazać jedną rzecz, która powinna zostać w głowie po tej sekcji, to jest nią prosty wniosek: standardowy wymiar nie jest równoznaczny ze standardową wydajnością. Dlatego sam front to za mało, żeby podjąć dobrą decyzję.
Jak dobrać rozmiar do kanału i pomieszczenia
Gdy wybieram kratkę, idę krok po kroku. Najpierw sprawdzam geometryczne dopasowanie, potem przepływ, a dopiero na końcu wygląd i sposób wykończenia. Taka kolejność oszczędza najwięcej błędów.
- Zmierz otwór albo kanał. Jeśli kratka ma wejść w prostokątny przewód wentylacyjny, wymiar musi odpowiadać rzeczywistej szerokości i wysokości przyłącza. Gdy montaż jest w ścianie, ważny jest też zapas na ramkę.
- Sprawdź, ile powietrza ma przejść. Kratka do lekkiego nawiewu i kratka do bardziej wymagającego wywiewu mogą wyglądać podobnie, ale pracują inaczej. Jeśli przepływ jest większy, zbyt mały front szybko zacznie generować opory i szum.
- Ustal typ montażu. Wkręty, zatrzaski, ramka montażowa albo skrzynka rozprężna zmieniają to, jak „czyta się” wymiar produktu. Dla użytkownika to często różnica między szybkim montażem a poprawkami.
- Dobierz proporcje do wnętrza. Wąski, długi format lepiej wygląda w nowoczesnej zabudowie liniowej, a bardziej kompaktowy sprawdza się tam, gdzie kratka ma po prostu zniknąć w tle.
| Sytuacja | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Otwór w ścianie po starej kratce | Front większy od otworu z marginesem zakrycia | Łatwiej ukryć nierówności i ślady po demontażu. |
| Kanał prostokątny | Format zgodny z C x D kanału lub bardzo bliski temu wymiarowi | Mniej przeróbek i lepsze dopasowanie przepływu. |
| Duży przepływ | Większy front albo kilka kratek zamiast jednej małej | Mniejszy opór i mniejsze ryzyko hałasu. |
| Mało miejsca na ścianie | Format węższy, ale z odpowiednim polem czynnym | Trzeba pogodzić estetykę z funkcją. |
W praktyce lubię też prostą zasadę: jeśli mam wybór między dwoma rozmiarami, a różnica w wyglądzie nie jest krytyczna, często skłaniam się ku temu większemu, o ile nie psuje proporcji wnętrza. Zbyt mała kratka potrafi dusić instalację, a to szybko wychodzi w postaci szumu albo słabszej wymiany powietrza.
Dlaczego ten sam prostokąt może pracować zupełnie inaczej
Na pierwszy rzut oka wiele kratek wygląda podobnie. Różnica zaczyna się dopiero wtedy, gdy porównam ich zastosowanie: kratka do kanału prostokątnego, kratka ścienna, kratka drzwiowa czy model z regulacją kierunku strumienia. Każdy z tych wariantów ma trochę inną logikę wymiarowania.
Kratki do kanałów prostokątnych
Tu najważniejszy jest zgodny wymiar przyłącza i sensowna powierzchnia czynna. Tego typu kratki pracują najczyściej wtedy, gdy nie są „na styk” z przepływem. Jeśli instalacja jest większa, łatwiej to rozwiązać większym formatem niż próbą wciskania zbyt małego frontu.
Kratki ścienne i dekoracyjne
W modelach widocznych od strony wnętrza wymiar zewnętrzny ma większe znaczenie estetyczne niż w kanałowych zakończeniach technicznych. Tu liczy się również to, czy kratka dobrze zakryje otwór, czy nie będzie odstawać i czy zachowa równy margines wokół ramki.
Przeczytaj również: Jak uszczelnić zawór wody - Kiedy wystarczy docisk, a kiedy wymiana?
Kratki drzwiowe
W drzwiach prostokątny format nie może blokować przepływu między pomieszczeniami. Zbyt mały prześwit pod skrzydłem albo zbyt ciasna kratka sprawiają, że wentylacja traci sens. Dlatego przy drzwiach patrzę nie tylko na sam wymiar, ale też na to, czy rozwiązanie nie zabiera zbyt dużo powierzchni użytkowej.
To ważne, bo w praktyce dwa produkty o zbliżonych rozmiarach mogą mieć zupełnie inną funkcję. I właśnie dlatego nie warto kupować kratki wyłącznie po obrazku albo po pierwszym numerze z opisu.
Najczęstsze błędy przy wyborze prostokątnej kratki
Przy takich elementach pomyłki są przewidywalne. Najczęściej nie wynikają z braku wiedzy, tylko z pośpiechu albo z tego, że ktoś założył, iż „wszystkie 200x100 są takie same”. Nie są.
| Błąd | Co się dzieje | Jak tego unikam |
|---|---|---|
| Zakup po samym wymiarze frontu | Kratka nie pasuje do otworu albo wymaga przeróbek | Sprawdzam osobno front, otwór montażowy i rozstaw mocowań. |
| Ignorowanie pola czynnego | Instalacja jest zdławiona mimo „dobrego” rozmiaru | Porównuję nie tylko gabaryt, ale też realną przepustowość modelu. |
| Mylenie szerokości z wysokością | Kratka jest źle ustawiona albo nie wchodzi w zabudowę | Zapisuję wymiary zawsze w tej samej kolejności i sprawdzam orientację montażu. |
| Brak marginesu na ramkę | Krawędzie otworu zostają widoczne | Zakładam kilka do kilkunastu milimetrów zapasu na zakrycie i osadzenie. |
| Dobór „ładnego” formatu bez spojrzenia na funkcję | Estetyka wygrywa z przepływem | Najpierw funkcja, potem wygląd. |
Najbardziej kosztowny błąd to zwykle ten ostatni, bo kusi przy remoncie: ktoś wybiera ładny, wąski model, a potem okazuje się, że instalacja potrzebuje większej powierzchni czynnej. Lepiej dołożyć kilka minut do porównania specyfikacji niż wracać do tematu po montażu.
Kiedy standardowy format wystarczy, a kiedy lepiej zamówić kratkę na wymiar
Standardowy rozmiar ma sens wtedy, gdy otwór jest typowy, a przepływ nie wymaga niestandardowej konstrukcji. To najtańsza i najszybsza droga, ale tylko pod warunkiem, że instalacja naprawdę mieści się w katalogowym schemacie.
- Wybieram standard, gdy otwór jest prosty, równy i zgodny z typowym zakresem producenta.
- Sięgam po wykonanie na wymiar, gdy kratka ma zasłonić stary otwór, nietypową zabudowę albo nieregularne wykończenie.
- Rozważam wersję indywidualną, gdy ważna jest powtarzalność kilku identycznych elementów w jednym wnętrzu.
- Nie upieram się przy jednym dużym froncie, jeśli lepiej zadziała bateria kilku mniejszych kratek.
Jeżeli zależy ci na bezproblemowym montażu, zacznij od pomiaru otworu i porównania go z kartą techniczną konkretnego modelu. W prostokątnych kratkach to właśnie różnica kilku milimetrów najczęściej decyduje o tym, czy wybór jest trafiony od razu, czy kończy się poprawkami.
