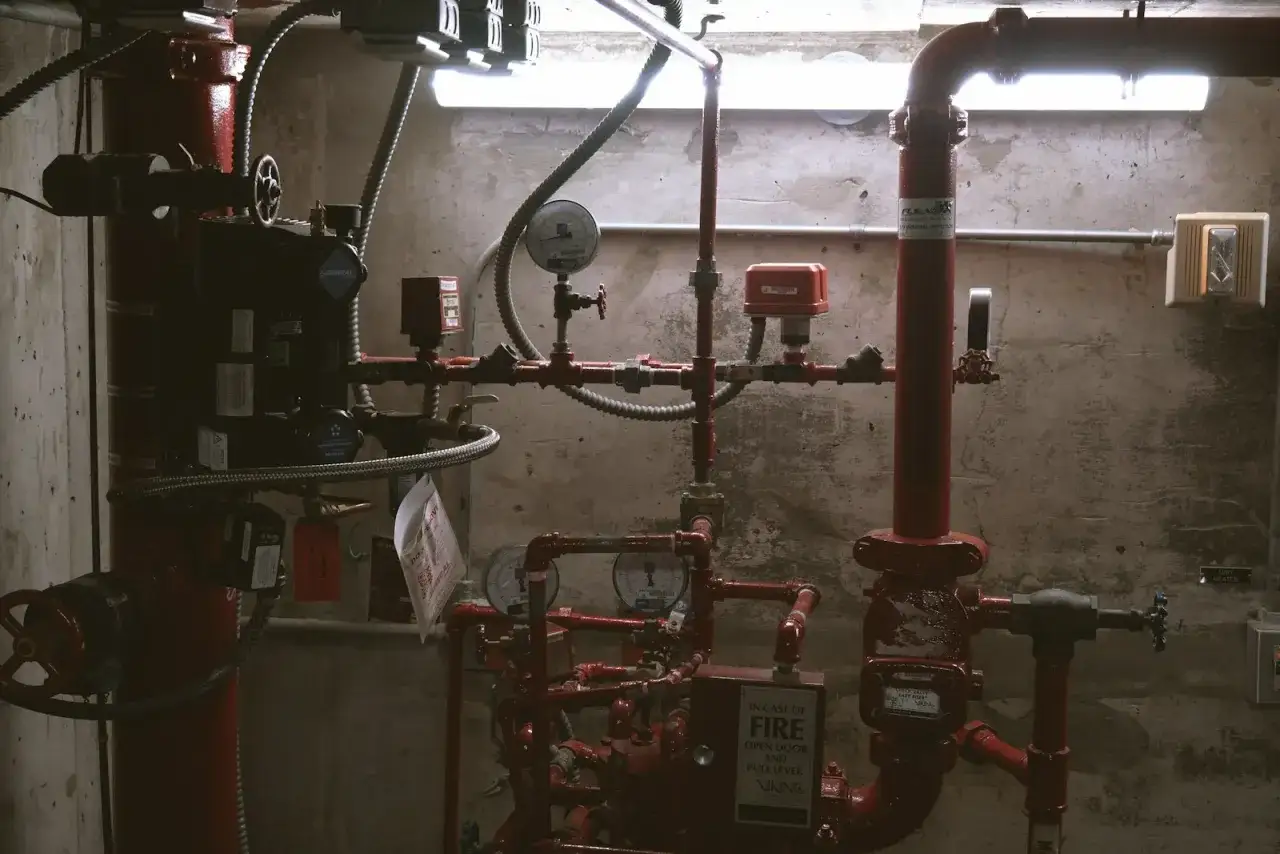

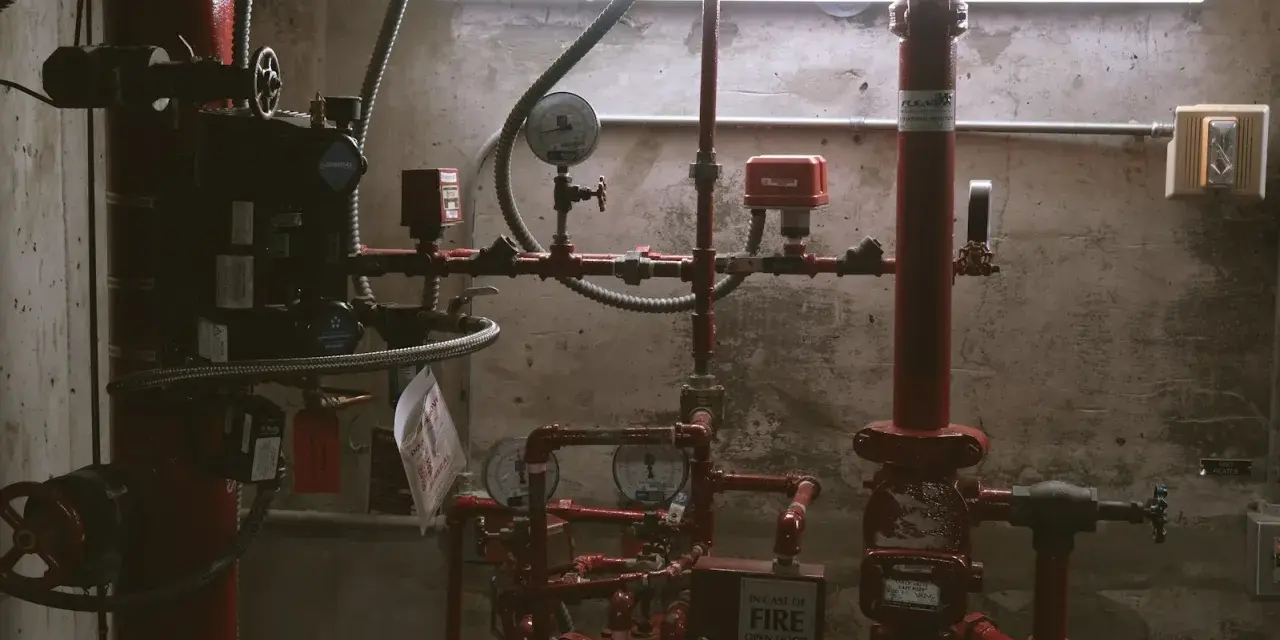

Dobór średnicy rury albo kanału to nie zgadywanka, tylko proste przełożenie między przekrojem, prędkością i stratami ciśnienia. W praktyce temat, który najczęściej opisuje się jako maksymalny przepływ a średnica rury, sprowadza się do tego, ile medium ma przejść przez instalację, jak szybko i bez nadmiernego hałasu. Poniżej rozbijam to na konkretne zasady dla instalacji wodnych i wentylacji, z przykładami, które można od razu odnieść do realnego projektu.
Najważniejsze zależności, które warto zapamiętać
- Większa średnica daje większy przepływ, ale nie dzieje się to liniowo, tylko przez wzrost pola przekroju.
- W obliczeniach liczy się średnica wewnętrzna, a nie tylko oznaczenie nominalne na rurze lub kanale.
- Przepływ ograniczają też długość odcinka, kolana, zawory, filtry, chropowatość i ciśnienie dostępne w układzie.
- W instalacjach wodnych zwykle celuje się w około 0,5-2,0 m/s, żeby nie podbijać hałasu i strat ciśnienia.
- W wentylacji kanały główne pracują zwykle szybciej niż odgałęzienia, ale zbyt duża prędkość od razu podnosi hałas i opory.
- Za mała średnica kończy się spadkiem wydajności, a za duża może oznaczać wyższy koszt, większą bezwładność układu i trudniejsze zrównoważenie instalacji.
Jak średnica rury zmienia przepływ w prostym modelu
Najprostszy punkt wyjścia jest bardzo praktyczny: Q = v × A, czyli przepływ jest iloczynem prędkości i pola przekroju. Dla rury okrągłej pole przekroju liczę jako A = πd²/4, więc jeśli prędkość pozostaje taka sama, przepływ rośnie z kwadratem średnicy. To właśnie dlatego niewielka zmiana średnicy potrafi dać wyraźny skok wydajności.
W realnych instalacjach ta zależność często zaskakuje, bo intuicja podpowiada coś bardziej „liniowego”. Tymczasem zwiększenie średnicy o 25% nie daje 25% więcej przepływu przy tej samej prędkości, tylko znacznie więcej. Dla przykładu rura 32 mm ma już wyraźnie większą przepustowość niż 25 mm, mimo że różnica na oko wydaje się niewielka.
| Średnica wewnętrzna | Przepływ przy 1,5 m/s | Co to oznacza w praktyce |
|---|---|---|
| 16 mm | 18,1 l/min | Małe podejścia i krótkie odcinki przy umiarkowanym poborze |
| 20 mm | 28,3 l/min | Typowy poziom dla wielu domowych odcinków zasilających |
| 25 mm | 44,1 l/min | Zapewnia już wyraźny zapas przy kilku punktach poboru |
| 32 mm | 72,5 l/min | Sprawdza się tam, gdzie liczy się mniejszy spadek ciśnienia |
| 40 mm | 113,1 l/min | Wydajne podejścia i bardziej wymagające odcinki |
| 50 mm | 176,7 l/min | Duże obciążenie hydrauliczne lub instalacje o większym poborze |
Widać tu dobrze jedną rzecz: wzrost średnicy daje szybki przyrost przepustowości, ale tylko wtedy, gdy układ jest w stanie dostarczyć odpowiednie ciśnienie albo spręż dyspozycyjny. Sam przekrój to dopiero początek, dlatego dalej przechodzę do czynników, które w praktyce ograniczają realny maksymalny przepływ.
Co w praktyce ogranicza maksymalny przepływ
Jeśli mam wskazać jedną rzecz, którą początkujący pomijają najczęściej, to jest nią myślenie wyłącznie o średnicy. W rzeczywistym układzie o przepływie decyduje nie tylko rura, ale cały tor przepływu: długość, armatura, załamania trasy, chropowatość materiału i to, ile „energii” daje pompa albo wentylator.
Długość trasy i armatura
Każdy dodatkowy metr przewodu zwiększa opory liniowe, a każdy kolan, trójnik, zawór, filtr czy redukcja dokłada opory miejscowe. W praktyce bywa tak, że dwa ostre kolana potrafią zabrać więcej komfortu pracy instalacji niż kilka metrów prostego odcinka. Dlatego przy ocenie przepustowości patrzę zawsze na całą trasę, a nie na jeden katalogowy wymiar.Średnica nominalna i średnica wewnętrzna
To szczegół, który potrafi zmienić wynik obliczeń. DN nie jest tym samym co rzeczywista średnica wewnętrzna, a grubość ścianki zależy od materiału i producenta. Dwie rury opisane podobnie na etykiecie mogą dać inny przepływ, dlatego przy wodzie i wentylacji liczę zawsze na średnicy wewnętrznej albo średnicy hydraulicznej, jeśli przekrój nie jest okrągły.Ciśnienie, wentylator i pompa
Przepływ nie powstaje sam z siebie. W instalacji wodnej napędza go różnica ciśnień, a w wentylacji spręż wentylatora. Można to opisać prosto: nawet duża średnica nie pomoże, jeśli pompa ma za małą wydajność albo wentylator nie pokonuje oporów całego systemu. W obliczeniach projektowych często korzysta się z równania Darcy’ego-Weisbacha, czyli wzoru opisującego straty tarcia w rurze, ale w praktyce ważniejsze od samej nazwy jest zrozumienie wniosku: większe opory oznaczają mniejszy realny przepływ.
To właśnie z tego powodu dwa identyczne odcinki rury mogą pracować zupełnie inaczej w zależności od długości, liczby kształtek i urządzenia zasilającego. Z tego miejsca już tylko krok do tego, jak podejść do doboru średnicy osobno dla wody i dla wentylacji.
Jak dobiera się średnicę w instalacji wodnej
W instalacjach wodnych zwykle szuka się balansu między przepływem, ciszą i rozsądnym spadkiem ciśnienia. Ja najczęściej patrzę na to tak: jeśli prędkość jest zbyt niska, instalacja bywa przewymiarowana i droższa, a jeśli za wysoka, pojawia się szum, większe opory i ryzyko problemów przy jednoczesnym poborze w kilku punktach.
Praktyczny zakres dla wody w budynkach to najczęściej około 0,5-2,0 m/s, przy czym bliżej dolnej granicy celuje się tam, gdzie zależy nam na ciszy i stabilnym ciśnieniu, a bliżej górnej tam, gdzie odcinek jest krótki i projekt to uzasadnia. W niektórych zastosowaniach dopuszcza się wyższe wartości, ale rośnie wtedy koszt energetyczny i akustyczny.
| Strefa instalacji | Orientacyjna prędkość | Co to daje |
|---|---|---|
| Podejścia do punktów poboru | 0,5-1,0 m/s | Cichsza praca i mniejsze ryzyko spadków ciśnienia |
| Odcinki rozdzielcze | 0,8-1,5 m/s | Dobry kompromis między kosztami a wydajnością |
| Krótkie odcinki o większym poborze | 1,5-2,0 m/s | Większa przepustowość, ale też większe opory |
Przy modernizacji domu lub mieszkania zwracam uwagę jeszcze na jedną rzecz: większa średnica nie zawsze jest „na wszelki wypadek” lepsza. Dłuższy czas oczekiwania na ciepłą wodę, większa objętość martwa i wyższy koszt materiału też są realnym kosztem. Dlatego przy wodzie dobór średnicy powinien odpowiadać rzeczywistemu poborowi, a nie tylko chęci zrobienia zapasu.
Jeśli mam podać prosty przykład, to rura o średnicy wewnętrznej 20 mm przy 1,5 m/s przenosi około 28 l/min, a 25 mm już około 44 l/min. Taka różnica potrafi być odczuwalna w łazience z prysznicem, baterią termostatyczną i równoległym poborem w kuchni. I właśnie dlatego w instalacjach wodnych nie warto patrzeć wyłącznie na numer katalogowy.
W wentylacji logika jest podobna, ale inne są dopuszczalne prędkości i inne skutki błędu. To prowadzi do kolejnego pytania: jak dobrać przekrój kanału, żeby nie zrobić sobie ani hałasu, ani niedowietrzenia.
Jak dobiera się przekrój w wentylacji
W wentylacji przepływ najczęściej podaje się w m3/h, a nie w litrach na minutę. Tu z kolei bardziej niż w instalacji wodnej widać, że zbyt mały kanał szybko podnosi opory i hałas. Dlatego w praktyce kanały główne mogą pracować szybciej, a odgałęzienia i odcinki przy kratkach powinny być spokojniejsze.
Orientacyjnie przyjmuje się, że kanały główne pracują często w zakresie około 4-6 m/s, odgałęzienia około 2-3 m/s, a przy anemostatach i kratkach zwykle dąży się do jeszcze niższych wartości, żeby nie generować szumu. Jeśli prędkość rośnie, wentylator musi pokonać większe opory, a to oznacza większy pobór energii i trudniejsze wyregulowanie całej instalacji.
| Średnica kanału | Przepływ przy 4 m/s | Typowy komentarz |
|---|---|---|
| 100 mm | 113 m3/h | Małe strumienie powietrza, pojedyncze odcinki i krótkie podejścia |
| 125 mm | 177 m3/h | Częsty wybór dla mniejszych gałęzi i pojedynczych punktów nawiewu |
| 160 mm | 289 m3/h | Praktyczna średnica dla głównego rozdziału w mniejszych systemach |
| 200 mm | 452 m3/h | Wydajniejszy kanał główny, zwykle spokojniejsza praca akustyczna |
| 250 mm | 707 m3/h | Duże strumienie i instalacje, w których liczy się niższa prędkość |
Kanały okrągłe i prostokątne
W praktyce nie każda instalacja korzysta z przekroju okrągłego. Jeśli kanał jest prostokątny, trzeba posługiwać się średnicą hydrauliczną, czyli średnicą zastępczą, która pozwala porównać taki przekrój z kanałem okrągłym. To ważne, bo samo pole powierzchni nie oddaje jeszcze strat i zachowania przepływu tak dobrze, jak przekrój odniesiony do obwodu zwilżonego.
Przeczytaj również: System zaciskowy PEX - Jak uniknąć błędów i zapewnić szczelność?
Dlaczego w wentylacji tak mocno liczy się hałas
Przy wentylacji zbyt mały kanał nie kończy się tylko spadkiem wydajności. Zaczyna „gwizdać”, trudniej go wyregulować, a użytkownik odbiera instalację jako zbyt głośną nawet wtedy, gdy nominalny przepływ jest poprawny. Dlatego w wielu projektach lepiej jest zejść z prędkością odrobinę niżej i zapłacić za większą średnicę, niż później walczyć z akustyką i korektami po montażu.
Wniosek jest prosty: w wentylacji średnica kanału ma wpływ nie tylko na sam przepływ, ale też na komfort użytkowania, zużycie energii i możliwość poprawnego zrównoważenia układu. A to już prowadzi do najczęstszych błędów, które widzę zarówno w nowych, jak i modernizowanych instalacjach.
Gdzie najczęściej popełnia się kosztowne błędy
Najwięcej problemów wynika z tego, że ktoś patrzy tylko na jeden parametr i uznaje temat za zamknięty. W rzeczywistości błędny dobór średnicy rury albo kanału najczęściej bierze się z pominięcia kilku prostych, ale ważnych szczegółów.
- Oparcie się wyłącznie na średnicy nominalnej zamiast na rzeczywistej średnicy wewnętrznej.
- Ignorowanie armatury i kształtek, które potrafią znacząco podnieść opory całej trasy.
- Przewymiarowanie instalacji wodnej, co zwiększa koszt, objętość martwą i czas oczekiwania na ciepłą wodę.
- Przewymiarowanie wentylacji „na zapas”, które obniża prędkości poniżej sensownego poziomu i utrudnia regulację.
- Brak sprawdzenia urządzenia zasilającego, czyli pompy albo wentylatora, względem oporów całego układu.
- Porównywanie wody i powietrza tym samym kryterium, mimo że dopuszczalne prędkości i skutki błędu są inne.
Warto też pamiętać o jednym praktycznym kontraście. Zbyt mała średnica w wodzie daje słaby strumień, spadki ciśnienia i hałas, a zbyt mała średnica w wentylacji daje głośną pracę i większe zużycie energii. Z kolei zbyt duża średnica w obu przypadkach podnosi koszt i nie zawsze poprawia efekt końcowy w takim stopniu, jak oczekuje inwestor.
Jeśli miałbym zamknąć temat w jednym zdaniu, powiedziałbym tak: średnica jest punktem startu, ale dopiero cały układ pokazuje, jaki przepływ rzeczywiście osiągniesz. I właśnie dlatego przed zakupem materiału warto sprawdzić kilka rzeczy, zamiast kierować się samym oznaczeniem z katalogu.
Co sprawdzić przed zamówieniem materiału
Zanim zamówię rury albo kanały, przechodzę przez krótki zestaw pytań. To oszczędza później poprawek, a przy instalacjach wodnych i wentylacyjnych poprawki bywają drogie, bo wymagają rozkuwania, wymiany odcinków albo ponownego balansowania układu.
- Jaki przepływ docelowy ma obsłużyć dany odcinek, w l/min albo m3/h.
- Jaka jest rzeczywista średnica wewnętrzna, a nie tylko oznaczenie nominalne.
- Ile jest kolan, zaworów, filtrów, trójników i redukcji na całej trasie.
- Jakie ciśnienie lub spręż ma urządzenie zasilające w punkcie pracy.
- Jaki poziom hałasu i oporów jest akceptowalny dla użytkownika lub projektu.
- Czy instalacja ma działać tylko dziś, czy ma też zostać z rezerwą na przyszłą rozbudowę.
Jeśli planujesz prostą modernizację, zacznij od trzech liczb: wymagany przepływ, średnica wewnętrzna i dopuszczalny spadek ciśnienia. Dopiero potem sprawdź, czy układ mieści się w rozsądnej prędkości i czy urządzenie zasilające ma zapas na cały tor przepływu. To podejście jest znacznie pewniejsze niż dobieranie wszystkiego „na oko” i zwykle daje instalację, która pracuje ciszej, stabilniej i bez przykrych niespodzianek.
