W utrzymaniu ruchu, montażu maszyn i serwisie pneumatyka nie wybacza przypadkowych połączeń. Dobrze dobrane złącza pneumatyczne wtykowe skracają czas montażu, ograniczają nieszczelności i ułatwiają późniejszą obsługę, ale tylko wtedy, gdy pasują do przewodu, ciśnienia i warunków pracy. W tym tekście rozkładam temat na rodzaje, zastosowania i kryteria wyboru, żeby łatwiej odróżnić rozwiązanie wygodne od po prostu dobrze wyglądającego w katalogu.
Najważniejsze rzeczy, które warto zapamiętać
- Najpierw rozdzielam złączki do przewodów od szybkich złączy do podłączania narzędzi, bo to dwa różne rozwiązania.
- W złączkach wtykowych kluczowa jest średnica zewnętrzna przewodu, a nie „mniej więcej podobny” rozmiar.
- Wiele modeli pracuje w okolicach 10–12 bar, a spotykane zakresy temperatur to często od kilkunastu stopni mrozu do około 70°C, choć wszystko zależy od serii.
- W szybkozłączach pneumatycznych odniesieniem jest norma ISO 6150, która porządkuje rozwiązania dla 10, 16 i 25 bar.
- Najwięcej problemów robią: źle docięty przewód, mieszanie niepasujących serii, zbyt ciasny łuk przewodu i pominięcie testu szczelności.
Najpierw rozdziel dwa podobne rozwiązania
Ja zaczynam od porządku pojęć, bo w praktyce oba typy złączy bywają wrzucane do jednego worka. Złączka wtykowa łączy przewód z gniazdem przez dociśnięcie końcówki węża kalibrowanego, a szybkozłącze pneumatyczne służy do błyskawicznego łączenia gniazda z wtykiem, zwykle bez narzędzi. To ważne rozróżnienie, bo od niego zależy nie tylko montaż, ale też przepływ, szczelność i sposób serwisowania.
| Cecha | Złączka do przewodu | Szybkozłącze do podłączania osprzętu |
|---|---|---|
| Jak działa | Przewód wciska się w gniazdo z pierścieniem blokującym | Łączy się gniazdo i wtyk, zwykle jednym ruchem |
| Główne zadanie | Budowa i rozgałęzianie instalacji | Sprawne przepinanie narzędzi, przewodów lub stanowisk |
| Typowe ciśnienie | Często około 12 bar, zależnie od serii | Norma ISO 6150 obejmuje rozwiązania dla 10, 16 i 25 bar |
| Na co uważać | Średnica zewnętrzna przewodu, promień gięcia, materiał | Przepływ, odcięcie medium, zgodność profilu i bezpieczeństwo rozłączenia |
W praktyce wiele złączek wtykowych pracuje przy ciśnieniu do 12 bar i w zakresie około -18°C do 70°C; taką specyfikację podaje choćby Hafner dla jednej ze swoich serii. To dobry przykład, że nawet w podobnych produktach różnice materiałowe i temperaturowe potrafią być istotne, więc nie ma sensu wybierać „na oko”.
Rodzaje, które spotyka się najczęściej
W instalacjach pneumatycznych najczęściej liczą się nie egzotyczne warianty, tylko kilka sprawdzonych form. Jeśli system ma działać bez zbędnych przestojów, zwykle wygrywają elementy, które da się szybko zamontować, łatwo wymienić i dobrać bez kombinowania z przejściówkami.

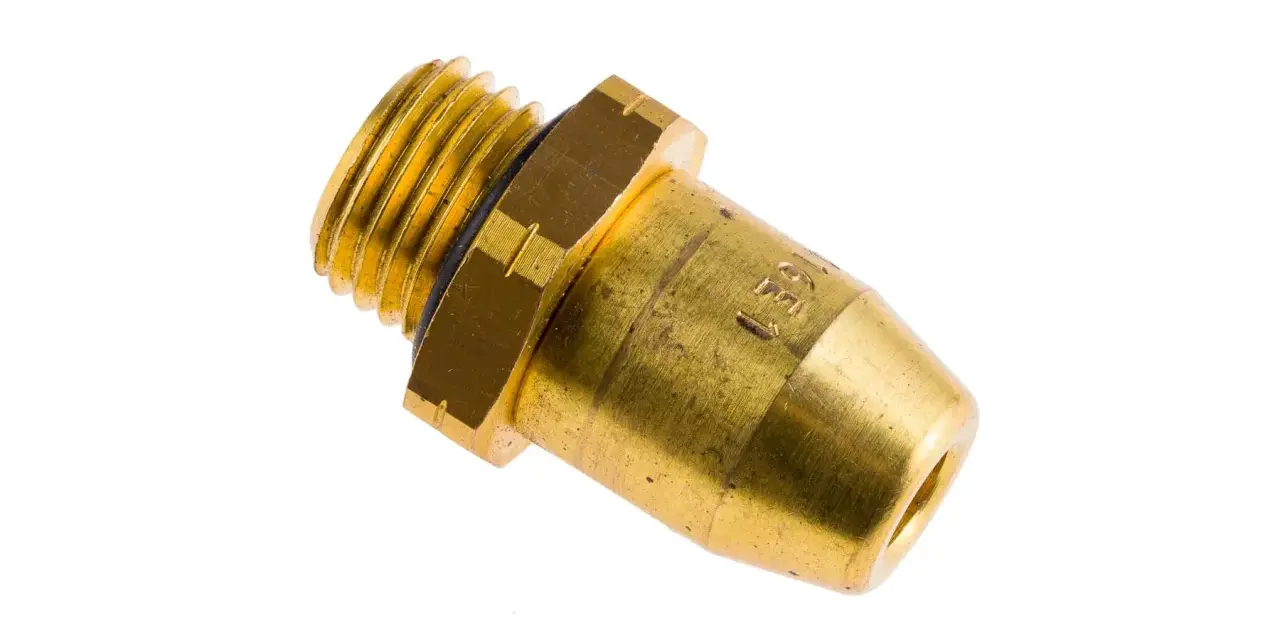

Złączki do przewodów
To podstawowa grupa do budowy obwodów sprężonego powietrza. Wybór formy zależy głównie od tego, jak biegnie przewód i ile miejsca jest w szafie, na płycie montażowej albo przy siłowniku.| Typ | Do czego służy | Kiedy ma największy sens |
|---|---|---|
| Prosta | Łączy odcinek przewodu w osi | Gdy liczy się najkrótsza i najmniej oporna droga przepływu |
| Kątowa | Zmienia kierunek prowadzenia przewodu | W ciasnej zabudowie, przy siłownikach i za panelami |
| Grodziowa | Przechodzi przez ściankę lub panel | W szafach sterowniczych i obudowach urządzeń |
| Redukcyjna | Łączy różne średnice przewodów | Gdy trzeba przejść z jednej sekcji instalacji na drugą |
| Trójnik Y | Rozdziela strumień lub sygnał na dwa odgałęzienia | Przy prostym rozgałęzieniu linii bez dużych wymagań przepływowych |
| Czwórnik | Łączy cztery odcinki lub tworzy punkt rozdziału | Gdy instalacja ma być modułowa i łatwa w serwisie |
| Zaślepka | Zamyka niewykorzystywany port | Podczas testów, modernizacji albo etapowej rozbudowy |
Przeczytaj również: Zawór bezpieczeństwa inaczej - Jak nie pomylić nazw w pneumatyce?
Szybkozłącza do narzędzi
W tej grupie najczęściej spotyka się wersje jednostronnie odcinające, dwustronnie odcinające i z wolnym przelotem. Pierwsze ograniczają ucieczkę powietrza po rozpięciu, drugie odcinają obie strony układu, a trzecie wybiera się tam, gdzie priorytetem jest możliwie mały opór przepływu.
To właśnie tutaj ważny staje się profil szybkozłącza i jego wydajność. W warsztacie lub przy narzędziach pneumatycznych nie chodzi tylko o to, żeby coś „pasowało”, ale żeby nie dusiło przepływu. Gdy osprzęt ma większy pobór powietrza, lepszy będzie większy przekrój niż najtańszy model, który wygląda podobnie, ale ogranicza pracę całej linii.
Jak dobrać element do średnicy, ciśnienia i materiału
Przy doborze nie zaczynam od marki, tylko od pięciu parametrów: przewodu, ciśnienia, temperatury, medium i warunków pracy. To zwykle wystarcza, żeby odsiać większość błędnych zakupów i nie przepłacić za przewymiarowanie albo za zbyt słaby materiał.
| Parametr | Co sprawdzam | Praktyczny komentarz |
|---|---|---|
| Średnica przewodu | Zawsze średnica zewnętrzna, np. 4, 6, 8, 10, 12 lub 16 mm | To najczęstsze miejsce pomyłki przy zamówieniu |
| Ciśnienie robocze | Nie tylko maksimum, ale też sposób pracy całego układu | Jeśli instalacja pracuje blisko granicy, lepiej nie brać „na styk” |
| Temperatura | Zakres pracy uszczelnień i korpusu | NBR często dobrze działa w okolicach -20°C do +100°C, ale to zależy od konkretnej wersji |
| Medium | Sprężone powietrze, gaz obojętny, próżnia | Nie każdy element nadaje się do każdego gazu lub do pracy podciśnieniowej |
| Materiał | Tworzywo, mosiądz, mosiądz niklowany, stal nierdzewna | Metal lepiej znosi wymagające środowisko, ale nie zawsze jest konieczny |
Ja zwracam też uwagę na gwint, bo w polskich instalacjach bardzo często pojawiają się G1/8, G1/4, G3/8 i G1/2. Jeśli element ma pracować w miejscu narażonym na drgania albo częste przepinanie, wolę konstrukcję z pewnym zabezpieczeniem mechanicznym i nie oszczędzam na jakości uszczelnienia. W praktyce różnica między „działa” a „działa bez kłopotów” bywa właśnie w tym detalu.
Warto też pamiętać o przewodach. Do wielu złączek najlepiej pasują przewody z poliuretanu lub poliamidu, a końcówka musi być docięta równo i prostopadle. Krzywy lub postrzępiony koniec potrafi zniszczyć szczelność szybciej niż sam wadliwy korpus.
Gdzie takie połączenia pracują najlepiej
Największy sens mają tam, gdzie liczy się powtarzalność i szybka obsługa. To dlatego złączki wtykowe i szybkie złącza spotyka się nie tylko w dużym przemyśle, ale też w mniejszych działach utrzymania ruchu, serwisie mobilnym i na stanowiskach testowych.
- Linie montażowe i pakujące - każda minuta przestoju kosztuje, więc szybki montaż i wymiana są realną oszczędnością.
- Utrzymanie ruchu - tu liczy się możliwość szybkiego odłączenia obwodu bez rozbierania połowy instalacji.
- Robotyka i automatyka - mało miejsca, dużo przewodów i potrzeba porządnego prowadzenia linii.
- Warsztaty i serwis - szybkozłącza ułatwiają podłączanie narzędzi, sprężarek i testów stanowiskowych.
- Laboratoria i stanowiska pomiarowe - przydają się, gdy układ trzeba często rekonfigurować.
- Szafy i moduły pneumatyczne - złączki grodziowe i redukcyjne pozwalają uporządkować zabudowę.
ISO 6150 dobrze pokazuje, że rynek nie lubi przypadkowości: dla szybkozłączy cylindrycznych porządkuje on rozwiązania dla 10, 16 i 25 bar. Z mojego punktu widzenia to sygnał prosty - jeśli zastosowanie jest powtarzalne, warto się trzymać znanego profilu i uniknąć mieszania przypadkowych serii, które tylko z daleka wyglądają podobnie.
Jakie błędy najczęściej psują szczelność i przepływ
Większość problemów nie wynika z tego, że złącze jest „złe”, tylko z tego, że zostało źle przygotowane albo źle dobrane. Właśnie dlatego przy pierwszym montażu zawsze robię próbę szczelności i nie ufam samemu kliknięciu przewodu w gniazdo.
| Błąd | Co się dzieje w praktyce | Jak tego uniknąć |
|---|---|---|
| Krzywe cięcie przewodu | Końcówka nie dosiada równo, pojawia się mikroprzeciek | Użyj ostrego przecinaka i tnij prostopadle |
| Pomylenie średnicy | Przewód wchodzi zbyt lekko albo w ogóle nie trzyma | Sprawdź średnicę zewnętrzną, a nie „na oko” |
| Zbyt mocne zgięcie przewodu przy złączu | Rośnie opór i z czasem pojawia się nieszczelność | Zachowaj sensowny promień gięcia i odciąż przewód |
| Mieszanie niepasujących serii | Elementy wyglądają podobnie, ale nie są kompatybilne | Trzymaj się jednej serii lub potwierdź zgodność w katalogu |
| Pominięcie testu po montażu | Wada wychodzi dopiero po uruchomieniu produkcji | Po każdej zmianie zrób próbę ciśnieniową i odsłuchową |
Najbardziej podstępny błąd widzę wtedy, gdy ktoś oszczędza na czasie przygotowania końcówki przewodu. Niby wszystko „weszło”, ale po kilku godzinach albo dniach zaczyna syczeć, a problem wraca przy każdym drgnięciu linii. W praktyce to nie koszt samego elementu jest kłopotem, tylko późniejsze szukanie źródła wycieku.
Co warto mieć pod ręką, żeby instalacja nie stawała z błahych powodów
Gdybym kompletował podstawowy zapas do zakładu albo serwisu, trzymałbym się zasady 80/20: kilka najczęstszych rozmiarów i kształtów zamiast przypadkowej kolekcji rzadko używanych wersji. To skraca przestoje bardziej niż najtańszy zakup „na wszelki wypadek”.
- proste złączki do najpopularniejszych przewodów, zwykle 6, 8 i 10 mm;
- kilka kątowych wersji do ciasnych miejsc przy siłownikach i panelach;
- trójniki Y oraz redukcje, jeśli instalacja ma odgałęzienia lub różne średnice przewodów;
- złączki grodziowe do przejścia przez obudowy i szafy sterownicze;
- zaślepki do testów, etapowej rozbudowy i czasowego odcięcia sekcji;
- główne profile szybkozłączy używane w warsztacie, najlepiej bez mieszania przypadkowych systemów;
- zapasowe uszczelnienia i kilka odcinków przewodów PU lub PA w najczęściej używanych średnicach.
Jeśli instalacja pracuje w trudniejszym środowisku, od razu zakładam wyższy poziom odporności materiałowej: mosiądz niklowany albo stal nierdzewną, zamiast tworzywa wybieranego wyłącznie z powodu ceny. W standardowych układach to nie zawsze jest potrzebne, ale tam, gdzie ważna jest ciągłość pracy i mniejsza liczba interwencji serwisowych, taki wybór zwykle broni się szybciej, niż wygląda w arkuszu zakupowym.
W pneumatyce detale robią różnicę: średnica przewodu, profil szybkozłącza, materiał korpusu i jakość cięcia końcówki wpływają na cały układ bardziej, niż wielu osobom się wydaje. Gdy te cztery rzeczy są jasne, dobór staje się prosty, a złączki wtykowe przestają być przypadkowym dodatkiem, tylko normalnym elementem dobrze zaprojektowanej instalacji.
