W pneumatyce jeden zapis potrafi powiedzieć o zaworze więcej niż długa karta katalogowa. Dobrze odczytane symbole pokazują liczbę portów, pozycje przełączania, sposób powrotu i typ sterowania, więc od razu wiadomo, jak element zachowa się w układzie. To właśnie dlatego warto znać oznaczenia zaworów, zwłaszcza gdy pracuje się ze schematami, doborem części albo diagnostyką awarii.
Najkrótsza mapa do odczytu symboli zaworów w pneumatyce
- Najpierw sprawdź zapis typu 3/2, 5/2 lub 5/3, bo mówi on o liczbie portów i pozycji przełączania.
- Port 1 to zwykle zasilanie, a 2 i 4 są wyjściami roboczymi, natomiast 3 i 5 służą do odpowietrzania.
- Sprężyna oznacza powrót do pozycji spoczynkowej, a cewka, pilot lub dźwignia pokazują sposób sterowania.
- W zaworach 5/3 trzeba szczególnie uważać na położenie środkowe, bo może blokować układ, odpowietrzać go albo podawać ciśnienie.
- W dokumentacji technicznej nie wolno mylić symbolu z wyglądem obudowy, bo to logika połączeń decyduje o działaniu zaworu.
Jak odczytać zapis 2/2, 3/2, 5/2 i 5/3
W praktyce zaczynam od najprostszego pytania: ile zawór ma portów i ile pozycji przełączania pokazuje schemat. Taki zapis jest zwięzły, ale bardzo precyzyjny. Norma ISO 1219 porządkuje sposób rysowania tych symboli, dzięki czemu ten sam logikę można odczytać w różnych katalogach i projektach.
Najczęściej spotkasz trzy grupy oznaczeń: 3/2, 5/2 i 5/3. Pierwsza liczba mówi o liczbie portów, druga o liczbie położeń roboczych. W materiałach Festo dobrze widać, że nie jest to przypadkowy skrót, tylko opis funkcji zaworu, który od razu podpowiada, do jakiego układu pasuje.
| Zapis | Co oznacza | Typowe zastosowanie | Na co uważać |
|---|---|---|---|
| 2/2 | 2 porty, 2 pozycje | Proste odcinanie lub otwieranie przepływu | Sprawdź, czy zawór jest normalnie zamknięty czy normalnie otwarty |
| 3/2 | 3 porty, 2 pozycje | Siłowniki jednostronnego działania, układy sygnałowe | Kluczowa jest pozycja spoczynkowa i sposób odpowietrzania |
| 5/2 | 5 portów, 2 pozycje | Siłowniki dwustronnego działania | Trzeba rozpoznać, które porty są zasilaniem, a które wydechem |
| 5/3 | 5 portów, 3 pozycje | Układy, w których liczy się zatrzymanie, odciążenie lub utrzymanie ciśnienia | Pozycja środkowa może działać zupełnie inaczej niż skrajne położenia |
Jeśli chcesz szybko ocenić schemat, ten zapis daje więcej niż połowę odpowiedzi. Reszta to już odczyt portów, sterowania i pozycji spoczynkowej, czyli rzeczy, które w praktyce najczęściej przesądzają o poprawnym montażu.

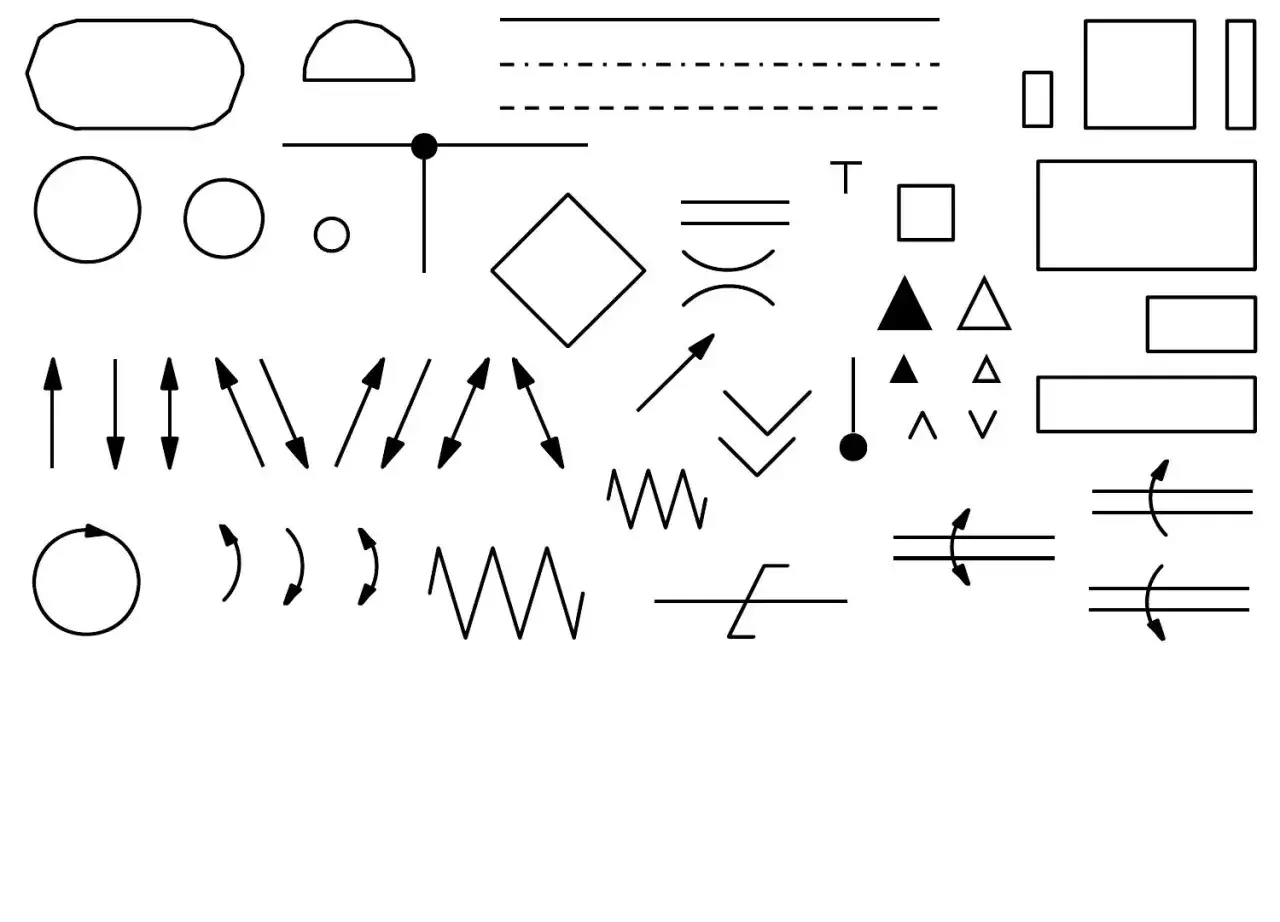

Z czego składa się symbol na schemacie
Symbol zaworu to nie ozdobnik, tylko skrócony opis działania. Najważniejsze są pola, połączenia i elementy sterujące. Gdy uczę kogoś czytania dokumentacji, zawsze zaczynam od prostego nawyku: najpierw patrz na bryłę symbolu, dopiero później na detale.
| Element symbolu | Znaczenie |
|---|---|
| Prostokąty lub pola | Pokazują liczbę pozycji przełączania |
| Strzałki wewnątrz pól | Wskazują kierunek przepływu powietrza w danym położeniu |
| Zamknięte końcówki linii | Oznaczają port zablokowany |
| Sprężyna | Pokazuje powrót do pozycji spoczynkowej |
| Cewka | Wskazuje sterowanie elektryczne |
| Pilot pneumatyczny | Pokazuje sterowanie sygnałem powietrznym |
| Dźwignia, przycisk, rolka | Oznacza sterowanie ręczne lub mechaniczne |
W schematach spotkasz też zapis literowy, na przykład P, A, B, R i S, ale w praktyce przemysłowej bardzo często dominuje numeracja 1, 2, 3, 4 i 5. To ważne, bo sama obudowa zaworu nie mówi jeszcze nic o tym, jak przebiega przepływ. Decyduje dopiero układ symbolu.
Jak czytać porty, pozycję spoczynkową i sterowanie
Tu właśnie zaczynają się najczęstsze pomyłki. Porty, pozycja spoczynkowa i typ sterowania trzeba odczytywać razem, a nie osobno. Sam zapis 5/2 niewiele da, jeśli nie wiadomo, który koniec zaworu jest zasilaniem, a który wydechem, oraz co dzieje się po zaniku sygnału sterującego.
Porty numerowane 1, 2, 3, 4 i 5
Najczęściej 1 oznacza zasilanie, 2 i 4 to porty robocze, a 3 i 5 są wydechami. W zaworach 3/2 sprawa jest prostsza, bo dochodzą tylko trzy porty, ale zasada pozostaje ta sama. Jeżeli pomylisz port roboczy z wydechem, cylinder nie zareaguje tak, jak powinien, albo zacznie pracować odwrotnie.
Pozycja spoczynkowa ma większe znaczenie, niż się wydaje
Pozycja spoczynkowa to stan zaworu, gdy nie działa na niego sygnał sterujący. Jeśli zawór ma sprężynę powrotną, właśnie ta strona symbolu pokazuje położenie domyślne. To szczegół, który bywa pomijany, a potem prowadzi do błędów przy pierwszym uruchomieniu. Najczęściej problem nie leży w samym zaworze, tylko w błędnym założeniu, że w spoczynku zachowuje się tak samo jak po wysterowaniu.
Przeczytaj również: Sprężone powietrze - Jak działa i jak uniknąć błędów w instalacji?
Sterowanie elektryczne, pneumatyczne i ręczne
W dokumentacji zobaczysz różne sposoby aktywacji: cewkę elektromagnetyczną, pilot pneumatyczny albo element mechaniczny. Monostabilny zawór ma jedną pozycję wymuszaną sprężyną i drugą po aktywacji, a bistabilny utrzymuje pozycję bez sprężyny powrotnej. To nie jest akademicki detal, tylko informacja, która decyduje o zachowaniu całego układu po zaniku zasilania.
Gdy umiesz połączyć te trzy poziomy odczytu, czyli porty, pozycję spoczynkową i sterowanie, schemat staje się naprawdę czytelny. Wtedy łatwiej też zrozumieć, dlaczego niektóre typy zaworów są stosowane częściej niż inne.
Które zawory spotyka się najczęściej i po co
W realnych instalacjach nie ma potrzeby pamiętać wszystkich wariantów, ale kilka typów warto znać niemal na pamięć. To one pojawiają się najczęściej w automatyce, utrzymaniu ruchu i prostych układach stanowiskowych. Dla osoby pracującej z pneumatyką ta znajomość oszczędza czas przy diagnozie i przy zamówieniach części.
| Typ | Jak działa | Gdzie jest używany | Praktyczna uwaga |
|---|---|---|---|
| 2/2 | Otwiera lub zamyka przepływ | Odcinanie medium, proste sekcje pomocnicze | Dobry wybór tam, gdzie nie potrzeba przełączania kierunku |
| 3/2 NC | Normalnie zamknięty | Siłowniki jednostronnego działania, sygnały sterujące | Po zaniku sterowania układ wraca do stanu bezpiecznego |
| 3/2 NO | Normalnie otwarty | Układy, w których przepływ ma być domyślnie dostępny | Trzeba uważać, bo intuicyjnie bywa mylony z NC |
| 5/2 | Przełącza zasilanie między dwoma stronami siłownika | Najpopularniejszy wariant dla siłowników dwustronnych | Najczęściej to właśnie ten typ pojawia się na prostych schematach produkcyjnych |
| 5/3 | Ma trzy pozycje, zwykle z położeniem środkowym | Układy wymagające zatrzymania lub kontroli ciśnienia | Środek trzeba czytać bardzo dokładnie, bo są trzy realne warianty zachowania |
Jeśli miałbym wskazać jeden wniosek praktyczny, to byłby prosty: 5/2 to standard pracy z siłownikiem dwustronnym, a 5/3 stosuje się wtedy, gdy samo przełączenie już nie wystarcza. Właśnie w tych sytuacjach liczy się to, co dzieje się w położeniu środkowym.
Gdzie najłatwiej popełnić błąd przy interpretacji schematu
Nawet doświadczone osoby potrafią pomylić się nie dlatego, że nie znają pneumatyki, tylko dlatego, że czytają symbol zbyt szybko. Najczęściej widzę pięć powtarzalnych błędów, które później wracają jako niepotrzebne przestoje albo źle dobrane części.
- Mylenie położenia spoczynkowego z położeniem aktywnym.
- Traktowanie wydechu jak dodatkowego zasilania.
- Ignorowanie sprężyny powrotnej i zakładanie, że zawór „zapamięta” ostatni stan.
- Uznawanie, że każdy zawór 5/3 działa tak samo, mimo że środek może być zamknięty, odpowietrzający albo zasilający.
- Patrzenie na obudowę zamiast na symbol, co bywa zdradliwe przy podobnych modelach z różnych serii.
Konsekwencje są bardzo praktyczne: cylinder może ruszać w złą stronę, nie wrócić do pozycji bazowej albo nie zbudować odpowiedniego ciśnienia. W serwisie taki błąd kosztuje czas, a czasem także niepotrzebną wymianę sprawnej części.
Dlaczego znajomość symboli pomaga w pracy technicznej
To nie jest wiedza „tylko dla projektanta”. Dla serwisanta, technika utrzymania ruchu, operatora linii i kandydata na stanowisko związane z automatyką to umiejętność bardzo praktyczna. Kto umie szybko odczytać symbole, ten szybciej diagnozuje układ, sprawniej komunikuje się z konstruktorami i rzadziej zamawia część na chybił trafił.
W rekrutacjach do działów technicznych to też wyraźny plus. Jeśli ktoś rozumie dokumentację pneumatyczną, łatwiej odnajduje się przy uruchomieniach, przeglądach i awariach. Z mojej perspektywy to jedna z tych kompetencji, które nie wyglądają spektakularnie w CV, ale realnie odróżniają osobę „po kursie” od kogoś, kto potrafi bezpiecznie pracować z instalacją.
Ma to znaczenie również wtedy, gdy w firmie korzysta się z mieszaniny rozwiązań. Jedna sekcja może mieć prosty zawór 3/2, inna zawór 5/2 na wyspie, a jeszcze inna 5/3 z pozycją środkową. Bez znajomości symboliki łatwo wtedy pomylić układy podobne tylko z wyglądu.
Co sprawdzić przed uruchomieniem układu
Przed montażem albo uruchomieniem zawsze przechodzę przez krótki, bardzo praktyczny filtr. To oszczędza więcej problemów niż późniejsze poprawki. Taka kontrola nie wymaga specjalistycznych narzędzi, tylko uwagi i konsekwencji.
- Sprawdź liczbę portów i pozycji, zanim porównasz model z katalogiem.
- Odczytaj pozycję spoczynkową i upewnij się, co dzieje się bez sygnału sterującego.
- Zweryfikuj numerację portów na schemacie oraz na samej listwie albo wyspie zaworowej.
- Ustal, czy sterowanie jest elektryczne, pneumatyczne czy ręczne.
- Jeśli zawór ma położenie środkowe, sprawdź dokładnie, czy układ ma być blokowany, odpowietrzany czy zasilany.
- Porównaj symbol z rzeczywistym zastosowaniem siłownika, bo nie każdy układ toleruje dowolny wariant zaworu.
Jeżeli mam wskazać jedną zasadę, która naprawdę działa, to jest nią kolejność: najpierw liczba pól i portów, potem pozycja spoczynkowa, na końcu sterowanie. Taki sposób czytania schematu daje więcej pewności niż pamięciowe uczenie się pojedynczych ikon, a w pneumatyce właśnie ta pewność najczęściej robi różnicę.
