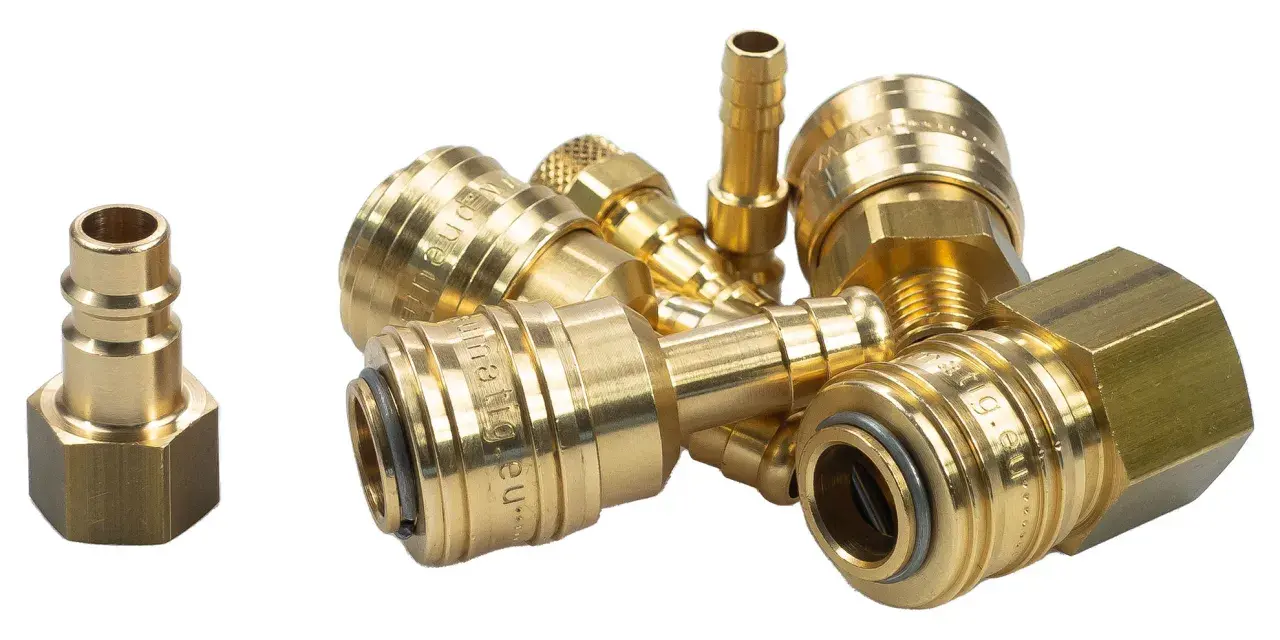

Wymiary szybkozłączki pneumatycznej decydują nie tylko o tym, czy element da się połączyć z wężem, ale też o przepływie, spadku ciśnienia i wygodzie serwisu. W praktyce trzeba rozróżnić trzy rzeczy: nominalną średnicę przepływu, gwint przyłącza i średnicę króćca do węża. Poniżej rozbijam to na proste zasady, pokazuję najczęstsze standardy i wyjaśniam, jak dobrać złącze tak, żeby nie przepłacić i nie tworzyć problemu przy montażu.
Najważniejsze liczby przy doborze szybkozłącza
- Nominalna średnica przepływu mówi, ile powietrza przejdzie przez złącze, a nie jaki gwint ma korpus.
- Gwint typu G1/4, G3/8 czy G1/2 trzeba dopasować do portu w maszynie albo rozdzielaczu.
- Króciec do węża dobiera się do średnicy przewodu, najczęściej 6,3, 8, 10, 13 lub 16 mm.
- Standard złącza ma znaczenie: ISO 6150 B, ISO 6150 C, ARO 210 i Asian standard nie są zamienne „na oko”.
- Wersje bezpieczeństwa z odpowietrzaniem mają sens przy częstym rozpinaniu, wyższych ciśnieniach i dłuższych wężach.
Jak producent opisuje wymiary szybkozłączki pneumatycznej
Największy błąd zaczyna się wtedy, gdy ktoś patrzy tylko na jedną liczbę. Ja zawsze rozdzielam wymiar nominalny, gwint i gabaryt zewnętrzny, bo to są trzy różne sprawy. W katalogach możesz spotkać zapisy typu NW 7,2, DN 8 albo po prostu 8 mm, a czasem nawet wartości pośrednie, jak 7,85 mm czy 4,95 mm, które producent zaokrągla do nazwy handlowej.
| Co sprawdzasz | Jak to bywa opisane | Co oznacza w praktyce |
|---|---|---|
| Nominalna średnica przepływu | NW, DN, „nominal size”, 7,2 mm, 8 mm, 10 mm | Wpływa na przepływ powietrza i spadek ciśnienia |
| Gwint przyłącza | M5, G1/8, G1/4, G3/8, G1/2 | Określa, czy złącze pasuje do portu w urządzeniu |
| Króciec do węża | 6,3 mm, 8 mm, 10 mm, 13 mm, 16 mm | Dobiera się go do średnicy przewodu i opaski zaciskowej |
| Wymiar całkowity | Długość L, średnica korpusu, wysokość | Liczy się przy ciasnej zabudowie i w szafach sterowniczych |
Warto też pamiętać, że gwint G, czyli BSPP, to gwint rurowy cylindryczny, a nie średnica samego złącza. Jeśli ktoś myli te dwa pojęcia, bardzo łatwo kupuje element, który pasuje „na papierze”, ale nie daje się sensownie zamontować. Kiedy już odróżni się te wielkości, łatwiej przejść do standardów, bo tam zaczynają się prawdziwe pułapki.
Najczęstsze standardy i ich nominalne średnice
Na rynku nie ma jednego uniwersalnego szybkozłącza. Są za to rodziny standardów, które wyglądają podobnie, ale nie są wymienne między sobą. Jak pokazuje Festo, elementy tej samej wielkości w obrębie jednej rodziny są kompatybilne, natomiast między różnymi rodzinami zgodność już nie jest oczywista.
| Standard lub rodzina | Typowa średnica nominalna | Gdzie spotyka się najczęściej | Co zapamiętać |
|---|---|---|---|
| ISO 6150 B / A-A 59439 | 11 mm | Często w Europie i Ameryce Północnej | Popularny standard o większym przepływie |
| ISO 6150 C | 5,5 mm, 8 mm, 11 mm | Francja i instalacje z tą rodziną złączy | Jedna rodzina, kilka wariantów wymiarowych |
| ARO 210 | 5,5 mm | Starsze i specjalistyczne instalacje | Nie mylić z ISO B, mimo podobnego wyglądu |
| Asian standard | 7,5 mm | Azja, Brazylia | Średni rozmiar, ale inna geometria wtyku |
| Scandinavian standard | 6,5 mm, 9,5 mm | Kraje skandynawskie i starsze systemy | Wymaga zgodnej pary, nie tylko podobnej średnicy |
| AC Q10 / Q15 | 7 mm, 10 mm | Wybrane aplikacje przemysłowe | Ta sama nazwa nie oznacza tej samej geometrii |
Do tego dochodzą wersje bezpieczeństwa, takie jak eSafe, które zachowują zbliżone gabaryty do klasycznych rozwiązań, ale mają odpowietrzanie przed rozłączeniem. To ważne, bo katalogowa średnica nie mówi jeszcze nic o tym, jak złącze zachowa się w pracy, przy rozpinaniu i przy częstych cyklach serwisowych. Skoro to już jasne, przechodzę do doboru pod konkretny wąż i konkretne narzędzie.
Jak dobrać złącze do węża, gwintu i przepływu
Ja zwykle zaczynam od trzech pytań: do czego to podłączam, jakim wężem i ile powietrza ma przepłynąć. Dopiero potem patrzę na cenę, bo zły dobór potrafi wygenerować większy koszt niż sam zakup. W praktyce najłatwiej działa prosty schemat.
- Sprawdź średnicę wewnętrzną węża i dopasuj króciec. Najczęściej spotyka się końcówki 6,3 mm, 8 mm, 10 mm, 13 mm i 16 mm.
- Odczytaj gwint na maszynie, rozdzielaczu albo pistolecie. G1/4 i G1/2 to częste warianty, ale nie są zamienne.
- Oceń zapotrzebowanie na powietrze. Przy narzędziach o większym poborze lepiej wybrać większą średnicę nominalną, żeby nie dusić instalacji.
- Uwzględnij długość przewodu. Im dłuższa linia, tym bardziej liczy się spadek ciśnienia, a nie tylko sama średnica złącza.
- Sprawdź miejsce montażu. Dwa modele o podobnym przepływie mogą mieć inne długości całkowite, na przykład 44 mm i 58 mm, co ma znaczenie w ciasnych zabudowach.
| Średnica końcówki węża | Najczęstsze zastosowanie | Mój praktyczny komentarz |
|---|---|---|
| 6,3 mm | Lekkie narzędzia i krótkie odcinki | Wystarcza tam, gdzie pobór powietrza jest umiarkowany |
| 8 mm | Uniwersalne stanowiska warsztatowe | Dobre rozwiązanie, gdy jeden przewód obsługuje kilka narzędzi |
| 10 mm | Większy pobór i dłuższe linie | Zmniejsza ryzyko dławienia przepływu |
| 13 mm | Bardziej wydajne układy | Sprawdza się przy maszynach i instalacjach o większym zapotrzebowaniu |
| 16 mm | Wyższy przepływ i większe systemy | To już rozwiązanie, które zwykle wybiera się świadomie pod konkretną instalację |
Najważniejsze jest to, że zbyt małe złącze potrafi zdusić cały układ, a przewymiarowane podnosi koszt i zajmuje więcej miejsca bez realnej korzyści. Z mojego punktu widzenia lepiej dobrać rozmiar pod faktyczny pobór powietrza niż kierować się wyłącznie tym, co „wygląda solidniej”. Po tym etapie zostaje jeszcze odsiać typowe pomyłki, które pojawiają się przy porównywaniu podobnych modeli.
Gdzie najłatwiej pomylić podobne złącza
W warsztatach i na liniach produkcyjnych najczęstsze pomyłki nie wynikają z braku wiedzy, tylko z pośpiechu. Widzę je regularnie i zwykle sprowadzają się do kilku schematów.
- Gwint pasuje, ale standard nie. To klasyczny przypadek, gdy ktoś bierze złącze „na oko”, bo korpus wygląda podobnie, a wtyk i gniazdo po prostu nie współpracują.
- Nominalna średnica jest zbliżona, ale geometria inna. 7,5 mm, 7,6 mm i 8 mm mogą brzmieć podobnie, ale w praktyce należą do różnych rodzin produktowych.
- Mylenie wymiaru nominalnego z gabarytem zewnętrznym. Złącze opisane jako 11 mm nie musi być „największe” w sensie długości czy średnicy obudowy.
- Brak miejsca na montaż. W ciasnej szafie lub przy płycie montażowej liczy się nie tylko sam punkt przyłącza, ale też przestrzeń na rękę, pierścień zwalniający i promień gięcia węża.
- Łączenie zużytego wtyku z nowym gniazdem bez weryfikacji. Stary element bywa optycznie podobny, ale po latach pracy ma luzy i nie trzyma już parametrów tak jak nowy.
- Próba „ratowania” złego doboru redukcją. Adapter czasem pomaga, ale równie często dokłada kolejne miejsce potencjalnego spadku ciśnienia i nieszczelności.
To właśnie tutaj najczęściej pojawia się kosztowna poprawka: wymiana węża, zmiana końcówki albo dodatkowy adapter, którego można było uniknąć. Jeśli instalacja pracuje intensywnie, dochodzi jeszcze kwestia bezpieczeństwa odłączania, a ona ma znaczenie większe, niż wielu osobom się wydaje.
Bezpieczeństwo ma znaczenie przy częstym rozłączaniu
Przy sprężonym powietrzu nie patrzę wyłącznie na wymiar. Jeśli wąż ma ponad 10 mm średnicy wewnętrznej, ciśnienie przekracza 7 bar albo przewód jest dłuższy niż 10 m, sens ma szybkozłącze z kontrolowanym odpowietrzaniem. Jak podaje CEJN, to właśnie w takich warunkach rozwiązania bezpieczeństwa mają szczególnie praktyczne uzasadnienie.
Dlaczego to ważne? Bo przy rozłączaniu chodzi nie tylko o komfort operatora, ale też o odrzut węża, hałas i zużycie elementów. W instalacjach, które są często przepinane, stawiam na wersje z bezpieczeństwem albo na elementy przeznaczone do częstych cykli pracy, nawet jeśli ich nominalny wymiar jest taki sam jak w modelu standardowym. Różnica nie zawsze jest widoczna na pierwszy rzut oka, ale w eksploatacji robi się odczuwalna bardzo szybko.
W praktyce patrzę jeszcze na materiał: mosiądz jest popularny i wygodny, stal i stal hartowana lepiej znoszą intensywną eksploatację oraz częste rozłączanie. To nie zmienia samego wymiaru, ale wpływa na trwałość, a w utrzymaniu ruchu właśnie trwałość często decyduje o kosztach. Po tej stronie decyzji zostaje już tylko szybka kontrola liczb przed zamówieniem.
Trzy liczby, które zamykają temat bez zgadywania
Jeśli mam zamówić komplet do warsztatu, zawsze sprawdzam trzy liczby w tej samej kolejności. To prosty filtr, który usuwa większość przypadkowych błędów.
- Nominalna średnica przepływu - odpowiada za to, czy złącze nie będzie wąskim gardłem instalacji.
- Gwint przyłącza - decyduje, czy element da się w ogóle zamontować bez kombinowania z adapterami.
- Średnica króćca do węża - mówi, czy przewód zostanie osadzony pewnie i bez prowizorki.
Jeśli do tego dopiszę jeszcze długość całkowitą i standard rodziny złącza, mam już komplet danych, żeby kupić właściwy element bez zgadywania. Tak właśnie podchodzę do tematu w praktyce: najpierw liczby, potem kompatybilność, na końcu dopiero cena. W przypadku pneumatyki to oszczędza czas, ogranicza poprawki i zwykle eliminuje najdroższe pomyłki.
