Najważniejsze informacje, które od razu porządkują temat
- Nie ma jednego uniwersalnego symbolu dla wszystkich czujników magnetycznych, bo schemat może pokazywać sam styk, blok sensora albo element funkcyjny.
- W praktyce najczęściej spotkasz kontaktron oraz czujnik Halla, a różnica między nimi zwykle widać po liczbie przewodów i sposobie przedstawienia wyjścia.
- NO i NC mówią o stanie spoczynkowym, a nie o tym, czy czujnik „działa dobrze” czy „źle”.
- Jeśli widzisz 2 przewody, najczęściej masz do czynienia z elementem pasywnym; przy 3 przewodach zwykle pojawia się elektronika wymagająca zasilania.
- W dokumentacji technicznej zawsze sprawdzaj legendę, oznaczenie zacisków i opis funkcji, bo producenci potrafią rysować podobne symbole trochę inaczej.
- W automatyce ten temat jest ważny nie tylko na etapie projektu, ale też przy uruchomieniu, diagnostyce i serwisie.
Co naprawdę oznacza symbol czujnika magnetycznego na schemacie
W praktyce patrzę na taki rysunek nie jak na obrazek, tylko jak na skrót informacji o działaniu urządzenia. Jeden znak ma zwykle powiedzieć trzy rzeczy naraz: co wykrywa czujnik, jak zachowuje się wyjście i w jakiej formie został pokazany element - jako styk, blok funkcjonalny albo część układu sterowania. To ważne, bo w schematach automatyki ten sam fizyczny element może być narysowany inaczej w zależności od tego, czy projektant opisuje obwód sterowania, połączenia czy funkcję.
W bazie IEC 60617 jest dziś około 1900 symboli, więc nie ma sensu szukać jednej „magicznej” ikonki dla każdego przypadku. W standardzie znajdziesz m.in. symbol zbliżeniowego łącznika sterowanego magnetycznie, a obok niego także inne warianty zbliżeniowe, które wyglądają podobnie, ale reagują na inny bodziec. Ja zaczynam więc od prostego pytania: czy rysunek pokazuje styk uruchamiany magnesem, czy już aktywny czujnik z elektroniką. Dopiero potem interpretuję szczegóły.
To rozróżnienie od razu prowadzi do następnego kroku, czyli odróżnienia reed switcha, czujnika Halla i magnetycznego łącznika zbliżeniowego.
Jak odróżnić kontaktron, czujnik Halla i magnetyczny wyłącznik zbliżeniowy
Najwięcej błędów widzę wtedy, gdy ktoś patrzy tylko na sam kształt, a pomija kontekst. A kontekst jest prosty: kontaktron to w gruncie rzeczy styk uruchamiany polem magnetycznym, czujnik Halla to element elektroniczny z zasilaniem, a magnetyczny wyłącznik zbliżeniowy bywa pokazany jak klasyczny styk, ale sterowany magnesem. Z zewnątrz te rozwiązania mogą wyglądać podobnie, ale na schemacie zdradzają je szczegóły.
| Rodzaj elementu | Jak zwykle wygląda na schemacie | Co to oznacza w praktyce | Najczęstsze zastosowanie |
|---|---|---|---|
| Kontaktron | Styk NO lub NC, czasem z oznaczeniem działania magnesem | Element pasywny, który zamyka lub otwiera obwód bez własnego zasilania | Kontrola drzwi, okien, osłon, prostych sygnałów binarnych |
| Czujnik Halla | Blok prostokątny z wyjściem i zasilaniem, często 3 przewody | Wymaga zasilania i daje sygnał elektroniczny zależny od pola magnetycznego | Pozycjonowanie, pomiar prędkości, detekcja obecności magnesu |
| Magnetyczny wyłącznik zbliżeniowy | Styk pokazany jako element uruchamiany zbliżeniem magnesu | Na schemacie liczy się stan styku, a nie sama elektronika wewnątrz | Układy automatyki, krańcówki, sygnały wejściowe do PLC |
| Wariant przemysłowy z elektroniką | Oznaczenie sensora z wyjściem PNP lub NPN | Trzeba patrzeć na typ wyjścia i sposób podłączenia do sterownika | Maszyny, linie produkcyjne, diagnostyka położenia |
Warto zapamiętać jedną rzecz: sam magnes nie jest symbolem czujnika, tylko bodźcem, który ten czujnik uruchamia. Jeśli na rysunku widzę kontakt, sprawdzam więc, czy chodzi o pasywny reed, czy o sensor z elektroniką wyjściową. Ta różnica później decyduje o tym, jak czytam cały obwód, a nie tylko jeden znak na papierze.
Kiedy już wiem, co przedstawia symbol, sprawdzam jeszcze sposób wyjścia, bo to właśnie on najczęściej powoduje pomyłki przy podłączeniu.
NO, NC i liczba przewodów mówią więcej niż sam piktogram
Na schemacie bardzo łatwo przeoczyć informację, która w praktyce jest ważniejsza niż sam wygląd ikonki: czy styk jest NO, czy NC. NO oznacza styk normalnie otwarty, a NC - normalnie zamknięty. To nie są ozdobne literki, tylko opis stanu czujnika w spoczynku. Jeżeli ktoś to pomyli, później dziwi się, że wejście sterownika pracuje odwrotnie albo alarm zgłasza się w złym momencie.

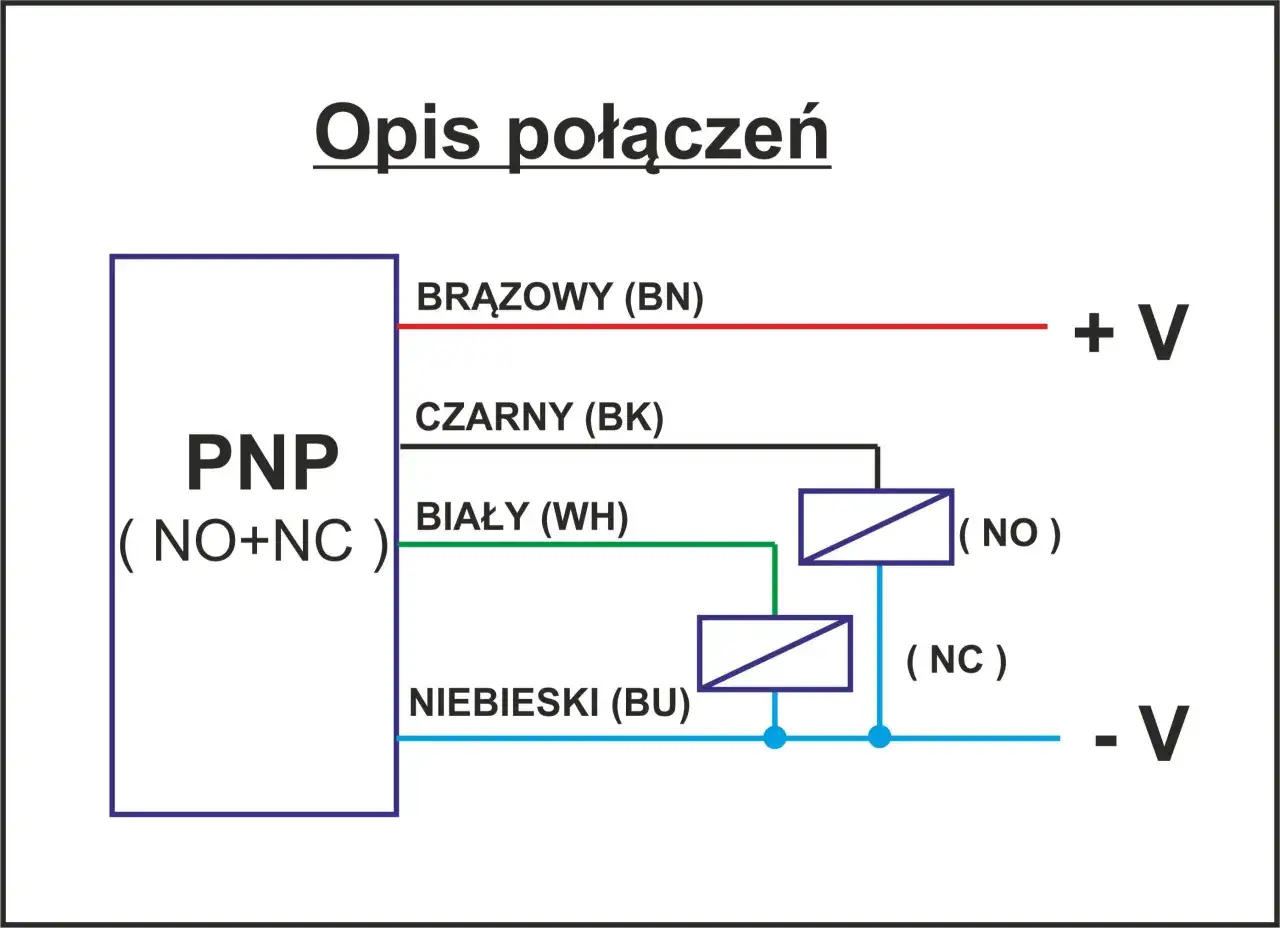

Ja zawsze patrzę też na liczbę żył. W prostych rozwiązaniach pasywnych spotykam 2 przewody, bo czujnik zachowuje się jak zwykły kontakt. W wersjach aktywnych najczęściej pojawiają się 3 przewody: zasilanie, masa i sygnał. W europejskiej automatyce bardzo często jest to układ brązowy = plus, niebieski = zero, czarny = wyjście, ale i tak sprawdzam kartę katalogową, bo skróty montażowe bywają zdradliwe.
- 2 przewody zwykle sugerują element stykowy lub bardzo prosty układ pasywny.
- 3 przewody zwykle oznaczają czujnik elektroniczny z własnym zasilaniem.
- PNP i NPN opisują sposób działania wyjścia, a nie sam rodzaj wykrywania magnesu.
- NO/NC trzeba czytać razem z opisem zacisków, bo sam symbol bywa niewystarczający.
Jeżeli pracuję przy PLC albo odbiorze maszyny, ten etap traktuję jak obowiązkowy. Dopiero po nim można bezpiecznie przejść do tego, gdzie takie oznaczenia faktycznie spotyka się w automatyce.
Gdzie te oznaczenia spotykam najczęściej w automatyce
Najczęściej widzę je w miejscach, gdzie trzeba szybko i pewnie potwierdzić położenie czegoś ruchomego. To może być drzwi szafy sterowniczej, osłona bezpieczeństwa, siłownik pneumatyczny, brama, klapa albo układ zliczania obrotów. W takich aplikacjach magnes i czujnik pracują razem, ale na schemacie często rozdziela się je na dwa elementy: jeden jest źródłem pola, drugi elementem wykonawczym albo wejściem do sterownika.
W praktyce przydaje się to bardzo przy uruchamianiu. Na przykład przy drzwiach osłony szukam zwykle prostego sygnału binarnego, który mówi, czy osłona jest zamknięta. Przy siłowniku interesuje mnie pozycja krańcowa tłoka. Przy zliczaniu obrotów patrzę już na dynamikę sygnału i jego powtarzalność. Z kolei w układach poziomu cieczy albo obecności elementu na przenośniku czujnik magnetyczny bywa częścią większego zespołu, więc sam symbol trzeba czytać razem z opisem miejsca montażu.
To właśnie w takich zastosowaniach najłatwiej zobaczyć, że schemat nie służy do „ładnego rysowania” urządzeń, tylko do precyzyjnego wskazania funkcji. Z tego też wynikają najczęstsze błędy, o których warto pamiętać, zanim przejdzie się dalej.
Najczęstsze błędy przy odczycie schematu
Najbardziej typowy błąd jest banalny: ktoś widzi mały znak związany z magnesem i od razu zakłada, że chodzi o kontaktron. Tymczasem równie dobrze może to być czujnik Halla, magnetyczny sensor położenia albo zwykły styk opisany funkcjonalnie. Drugi błąd to ignorowanie stanu spoczynkowego. Jeśli nie sprawdzisz NO albo NC, łatwo uznasz, że urządzenie działa odwrotnie, choć tak naprawdę schemat jest poprawny.
- Mylenie sensora z magnesem - magnes jest bodźcem, a nie samym czujnikiem.
- Odczytywanie tylko kształtu - bez opisu zacisków znak bywa zbyt ogólny.
- Ignorowanie NO/NC - to najprostsza droga do błędnej diagnostyki.
- Zakładanie, że każdy czujnik magnetyczny jest pasywny - czujniki Halla i inne wersje elektroniczne wymagają zasilania.
- Mylenie magnetycznego i indukcyjnego - indukcyjny wykrywa metal, magnetyczny reaguje na pole magnesu.
- Pomijanie legendy projektu - w wielu firmach rysunek ma lokalne skróty, które nie są oczywiste bez opisu.
Ja w takich sytuacjach wracam do zasady: symbol jest ważny, ale nie ważniejszy od opisu i numeru zacisku. Gdy mam wątpliwość, sięgam po trzy proste kontrole, które zwykle rozwiązują sprawę bez zgadywania.
Co sprawdzam, gdy oznaczenie nadal jest niejasne
Jeżeli dokumentacja nie daje mi odpowiedzi od razu, idę po kolei. Najpierw sprawdzam legendę i oznaczenie pozycyjne, bo tam często kryje się nazwa elementu. Potem patrzę na liczbę przewodów i opisy zacisków, żeby rozstrzygnąć, czy to styk, czy aktywny czujnik. Na końcu porównuję to z miejscem montażu: przy drzwiach szafy, na siłowniku czy na linii transportowej funkcja zwykle sama podpowiada, z jakim wariantem mam do czynienia.
W praktyce taka kolejność oszczędza czas i nerwy, zwłaszcza wtedy, gdy pracuje się pod presją uruchomienia albo podczas awarii. Dla elektryka, automatyka i osoby z utrzymania ruchu to nie jest drobny detal z podręcznika, tylko umiejętność, która przyspiesza diagnozę i zmniejsza ryzyko pomyłki. Jeśli nauczysz się czytać te oznaczenia spokojnie i bez zgadywania, schemat przestaje być zbiorem znaków, a zaczyna być realnym opisem działania układu.
