Jak działa agregat prądotwórczy - Poznaj budowę i uniknij błędów

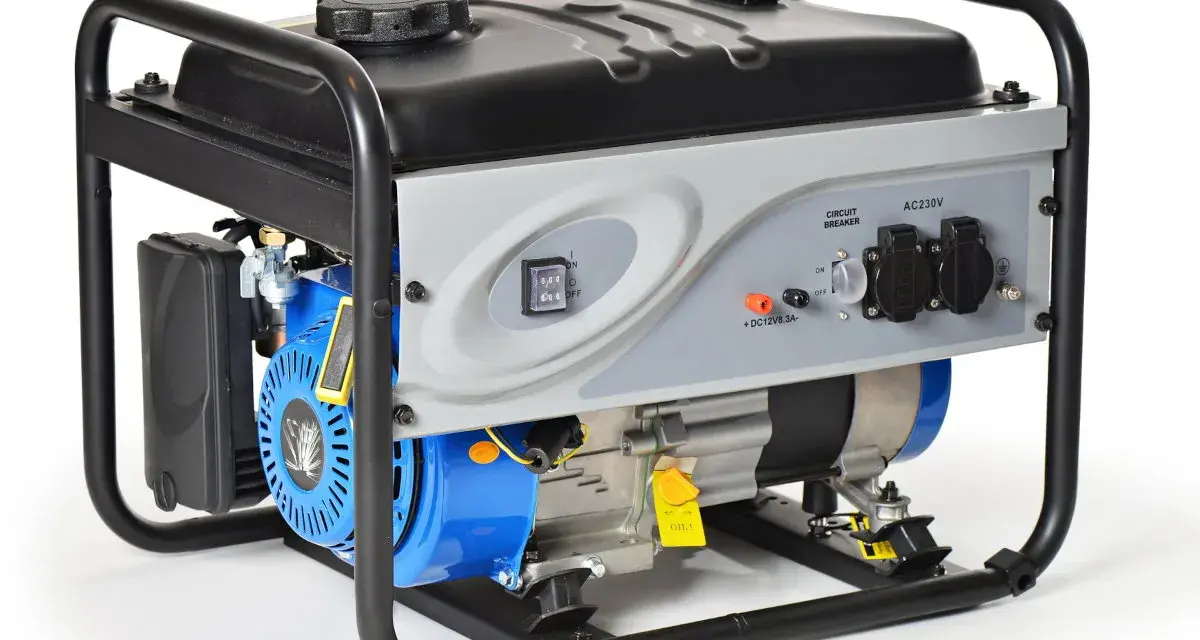

Z czego składa się agregat prądotwórczy

Ja patrzę na agregat jak na układ, w którym każdy element robi inną, bardzo konkretną robotę. Silnik daje moment obrotowy, prądnica zamienia ruch na energię elektryczną, a układ sterowania pilnuje, żeby całość nie „odpłynęła” pod obciążeniem.

W praktyce najważniejsze jest to, że agregat nie składa się z jednego „mocnego silnika”, tylko z kilku współpracujących układów. Jeśli jeden z nich jest słaby albo źle dobrany, całość zaczyna działać gorzej, niż sugeruje tabliczka znamionowa. To dobry punkt wyjścia do zrozumienia samego procesu wytwarzania prądu.

Skąd bierze się prąd i dlaczego obroty mają znaczenie

Najprostszy opis brzmi tak: paliwo spala się w silniku, wał zaczyna się obracać, a prądnica zamienia ten ruch na energię elektryczną. W środku pracuje rotor i stojan. Rotor to część wirująca, stojan to część nieruchoma z uzwojeniami, w których indukuje się napięcie.

1. Paliwo trafia do silnika i zostaje spalone.
2. Energia spalania zamienia się w ruch obrotowy wału.
3. Wał napędza wirnik prądnicy, który wytwarza zmienne pole magnetyczne.
4. Zmienne pole indukuje napięcie w uzwojeniach stojana.
5. Odbiorniki dostają prąd zmienny o parametrach zależnych od obrotów i obciążenia.

Tu pojawia się ważny szczegół: w Polsce liczy się nie tylko samo napięcie, ale też częstotliwość 50 Hz. Częstotliwość wynika z prędkości obrotowej silnika, dlatego regulator obrotów ma realny wpływ na stabilność zasilania. W wielu kompaktowych agregatach spotyka się około 3000 obr./min, a w większych i wolniej pracujących jednostkach 1500 obr./min. Ta druga opcja zwykle oznacza wyższą kulturę pracy i dłuższą żywotność, ale też większy koszt i gabaryt.

Jeśli obroty spadają pod obciążeniem, napięcie i częstotliwość też zaczynają się rozjeżdżać. I właśnie w tym miejscu do gry wchodzi AVR, bo sam silnik nie wystarczy, żeby utrzymać stabilne zasilanie dla wrażliwych odbiorników.

Co robi AVR i kiedy bez niego zaczynają się kłopoty

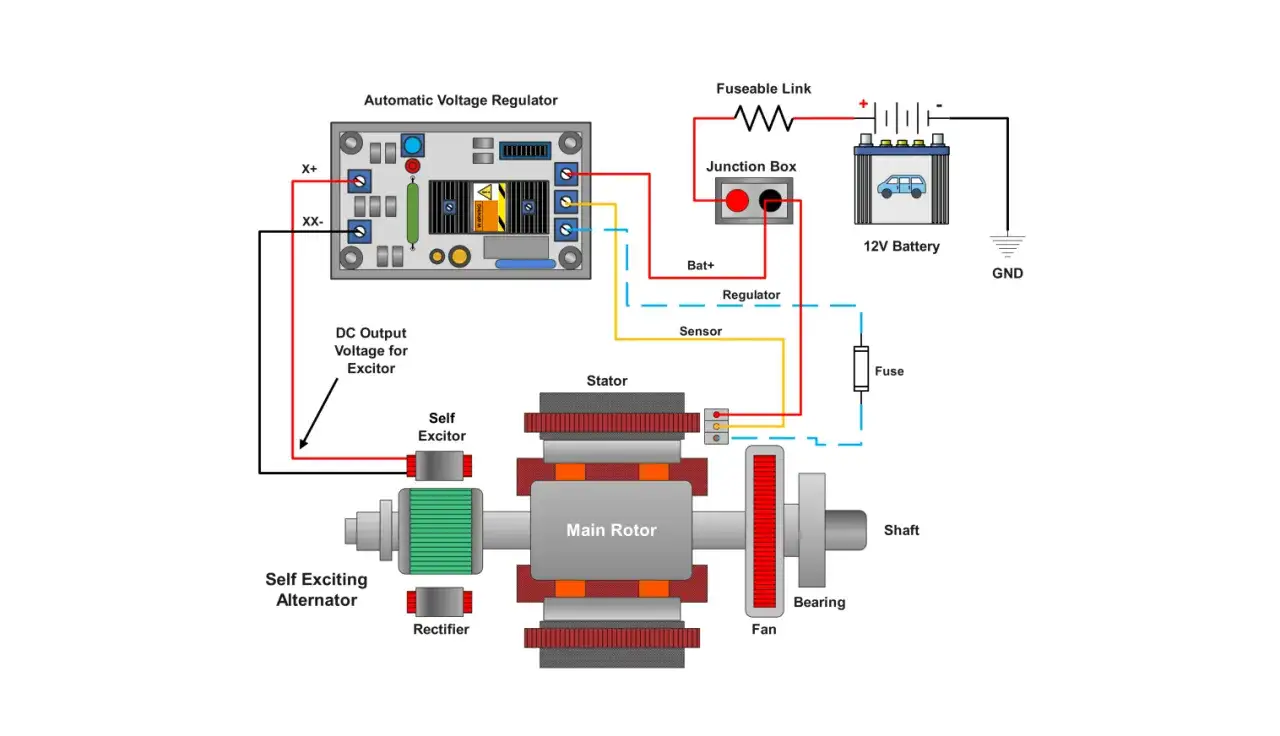

AVR, czyli automatyczny regulator napięcia, pilnuje, by agregat nie podawał zbyt niskiego albo zbyt wysokiego napięcia, kiedy zmienia się obciążenie. W prostych słowach: mierzy wyjście i koryguje wzbudzenie prądnicy, czyli ilość energii potrzebnej do wytworzenia właściwego pola magnetycznego.

To ma duże znaczenie przy sprzętach, które nie lubią wahań napięcia. Dla mnie praktyczny test jest prosty: jeśli na generatorze mają pracować pompy, sprężarki, elektronika sterująca, ładowarki, routery albo sterowniki kotła, stabilizacja napięcia przestaje być dodatkiem, a staje się podstawą.

W lepszych konstrukcjach AVR jest zasilany z osobnego źródła wzbudzenia, na przykład z małej prądnicy z magnesami trwałymi. Taki układ zwykle lepiej radzi sobie przy nagłym skoku obciążenia, bo regulator nie jest tak mocno zależny od samego wyjścia głównej prądnicy. To jeden z powodów, dla których dwa agregaty o podobnej mocy potrafią zachowywać się zupełnie inaczej.

• Bez AVR światła częściej migają przy starcie silników.
• Bez dobrej regulacji elektronika częściej przechodzi na awaryjne zasilanie lub zgłasza błędy.
• Z AVR napięcie jest zwykle spokojniejsze, ale to nadal nie znaczy, że można przeciążać urządzenie bez konsekwencji.

AVR poprawia jakość zasilania, ale nie naprawi złego doboru mocy, zbyt cienkich przewodów ani nieprzemyślanej instalacji. Kiedy już to widać, sensownie jest przejść od zasady działania do wyboru właściwego typu agregatu.

Który typ agregatu sprawdza się w konkretnym zastosowaniu

Na rynku najczęściej porównuje się trzy podejścia: klasyczny agregat z AVR, wersję inwerterową oraz jednostki trójfazowe. Ja przy doborze zawsze zaczynam od odbiorników, a nie od katalogu, bo to sprzęt ma pasować do instalacji, a nie odwrotnie.

Jeśli zasilasz głównie elektronikę i odbiorniki domowe, inwerter często daje najczystszy efekt. Jeśli pracujesz z narzędziami, pompami albo większymi odbiornikami, klasyczny agregat z odpowiednim zapasem mocy zwykle będzie rozsądniejszy. A jeśli instalacja wymaga 400 V, trzeba patrzeć na wersję trójfazową, ale bez złudzenia, że sama obecność trzech faz rozwiązuje problem źle dobranego obciążenia.

Po wyborze typu agregatu pojawia się jeszcze jeden element, który w praktyce bywa ważniejszy niż sama obudowa: automatyczne przełączanie zasilania. To już domena ATS i sensownie zaprojektowanej automatyki.

Jak ATS przełącza zasilanie bez ręcznego grzebania

ATS, czyli automatyczny przełącznik źródła zasilania, stale pilnuje parametrów sieci i źródła rezerwowego. Gdy zasilanie z sieci zanika albo wyraźnie odbiega od normy, sterownik uruchamia procedurę przełączenia na agregat. To rozwiązanie ma ogromne znaczenie w obiektach, gdzie nie można pozwolić sobie na dłuższą przerwę w pracy.

1. Sterownik wykrywa zanik lub spadek parametrów sieci.
2. Wysyła sygnał startu do agregatu.
3. Oczekuje, aż napięcie i częstotliwość ze źródła rezerwowego się ustabilizują.
4. Przełącza obciążenie na agregat.
5. Po powrocie sieci odczekuje wymagany czas i przełącza zasilanie z powrotem.

Najczęściej stosuje się przełączanie typu break-before-make, czyli najpierw odłączenie, potem podłączenie. To ważne, bo nie wolno „dokładać” agregatu do sieci w sposób przypadkowy. W instalacjach firmowych, obiektowych i przemysłowych tę część zwykle projektuje elektryk albo automatyk, bo błędna blokada mechaniczna lub źle ustawiony sterownik może zrobić więcej szkody niż sam brak prądu.

W prostych, przenośnych zestawach użytkownik robi to ręcznie. W stałych układach rezerwowych automatyka skraca czas reakcji i ogranicza ryzyko błędu obsługi. To właśnie tutaj najlepiej widać, że agregat to nie tylko silnik, ale część większego systemu zasilania.

Na co patrzeć, żeby agregat nie rozczarował w praktyce

Najwięcej problemów widzę nie przy samym uruchomieniu, tylko przy złym dopasowaniu sprzętu do odbiorników. Ja zawsze zaczynam od trzech rzeczy: mocy ciągłej, prądu rozruchowego i jakości napięcia. Dopiero potem patrzę na hałas, gabaryt, paliwo i cenę.

• Zostaw zapas mocy - przy zwykłych odbiornikach sensownie jest mieć co najmniej 20-30% rezerwy, a przy silnikach nawet więcej.
• Sprawdź rozruch - lodówka, pompa, kompresor czy brama potrafią chwilowo potrzebować wielokrotnie większego prądu niż w pracy ustalonej.
• Nie lekceważ wentylacji - agregat musi pracować na zewnątrz albo w przestrzeni do tego przeznaczonej, bo spaliny i ciepło nie znikają same.
• Nie podłączaj do instalacji „na krótko” - bez przełącznika sieć-agregat albo właściwej blokady ryzykujesz uszkodzenie instalacji i bardzo niebezpieczne cofnięcie energii.
• Nie zakładaj, że AVR załatwia wszystko - stabilizacja pomaga, ale nie zastąpi prawidłowego doboru przewodów, zabezpieczeń i obciążenia.
• Uwzględnij serwis - poziom oleju, filtr, akumulator rozruchowy i stan paliwa mają znaczenie większe, niż wynika z marketingowych opisów.

W praktyce najczęstszy błąd wygląda tak: ktoś kupuje agregat „na styk”, a potem dziwi się, że przy starcie pompy napięcie siada, urządzenie wyje, a zabezpieczenia wyłączają obwód. To nie jest wada samej technologii, tylko konsekwencja złego doboru. I właśnie dlatego ostatnia rzecz, którą warto sobie uporządkować, to prosty zestaw decyzji przed zakupem albo podłączeniem.

Co warto sprawdzić przed wyborem albo podłączeniem do instalacji

Jeśli mam sprowadzić temat do praktyki, to przed wyborem agregatu patrzę na trzy pytania: co ma być zasilane, jak często urządzenie będzie pracować i czy potrzebujesz automatyki, czy tylko zasilania awaryjnego „na rękę”. Odpowiedzi na te pytania od razu zawężają wybór.

• Do elektroniki i wrażliwych odbiorników wybieraj stabilniejsze źródło, najlepiej z dobrą regulacją napięcia lub w wersji inwerterowej.
• Do pompy, narzędzi i pracy warsztatowej ważniejszy bywa zapas mocy niż sama elegancja przebiegu.
• Do stałej instalacji awaryjnej liczy się ATS, blokada przełączenia i zgodność z rozdzielnicą.
• Do obiektów firmowych i automatyki budynkowej dochodzi jeszcze logika startu, sygnalizacja i możliwość testów okresowych.

Agregat ma działać wtedy, kiedy sieć zawiedzie, a nie tylko dobrze wyglądać w specyfikacji. Dlatego najważniejsze jest połączenie trzech rzeczy: sensownego napędu, stabilnej prądnicy i automatyki dobranej do realnych odbiorników. Jeśli te elementy grają razem, zasilanie awaryjne przestaje być gadżetem, a staje się normalnym, przewidywalnym narzędziem pracy.
