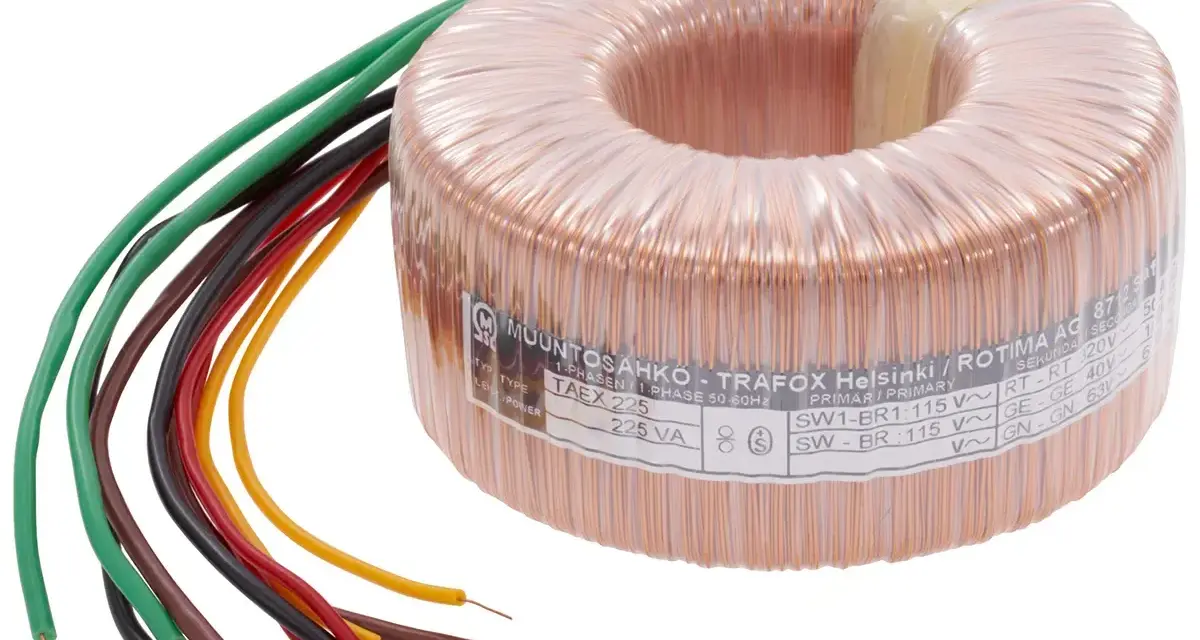

W obwodach elektrycznych nie ma jednego katalogowego elementu opisanego dokładnie jako cewka do rozdzielania prądu. Najczęściej chodzi o dławik, cewkę sterującą, przekaźnik albo stycznik, czyli komponent, który wpływa na przepływ energii zamiast po prostu go przewodzić. Poniżej rozbijam to na proste przypadki: kiedy cewka naprawdę ogranicza lub kształtuje prąd, kiedy tylko steruje obciążeniem i jak dobrać właściwy element w automatyce.
Najważniejsze fakty w skrócie
- W praktyce pod takim hasłem najczęściej kryje się dławik, przekaźnik, stycznik albo przekładnik prądowy.
- Cewka nie dzieli prądu sama z siebie, tylko zmienia impedancję i tempo zmian prądu.
- Jeśli chcesz ograniczać skoki prądu i zakłócenia, zwykle patrzysz na dławik.
- Jeśli chcesz załączać obciążenie, wybór częściej pada na przekaźnik lub stycznik.
- Przy doborze liczą się napięcie sterowania, prąd, częstotliwość, temperatura i sposób chłodzenia.
Co zwykle oznacza to pojęcie w praktyce
Jeżeli ktoś mówi o cewce „do rozdzielania” prądu, ja najpierw dopytuję o funkcję, a nie o nazwę części. W 99% przypadków chodzi nie o jeden konkretny element, tylko o jeden z trzech scenariuszy: ograniczenie zmian prądu, załączanie obwodu albo separację pomiarową.
- Dławik pomaga wygładzać prąd i tłumić zakłócenia.
- Przekaźnik lub stycznik załącza i rozłącza tor mocy na podstawie sygnału sterującego.

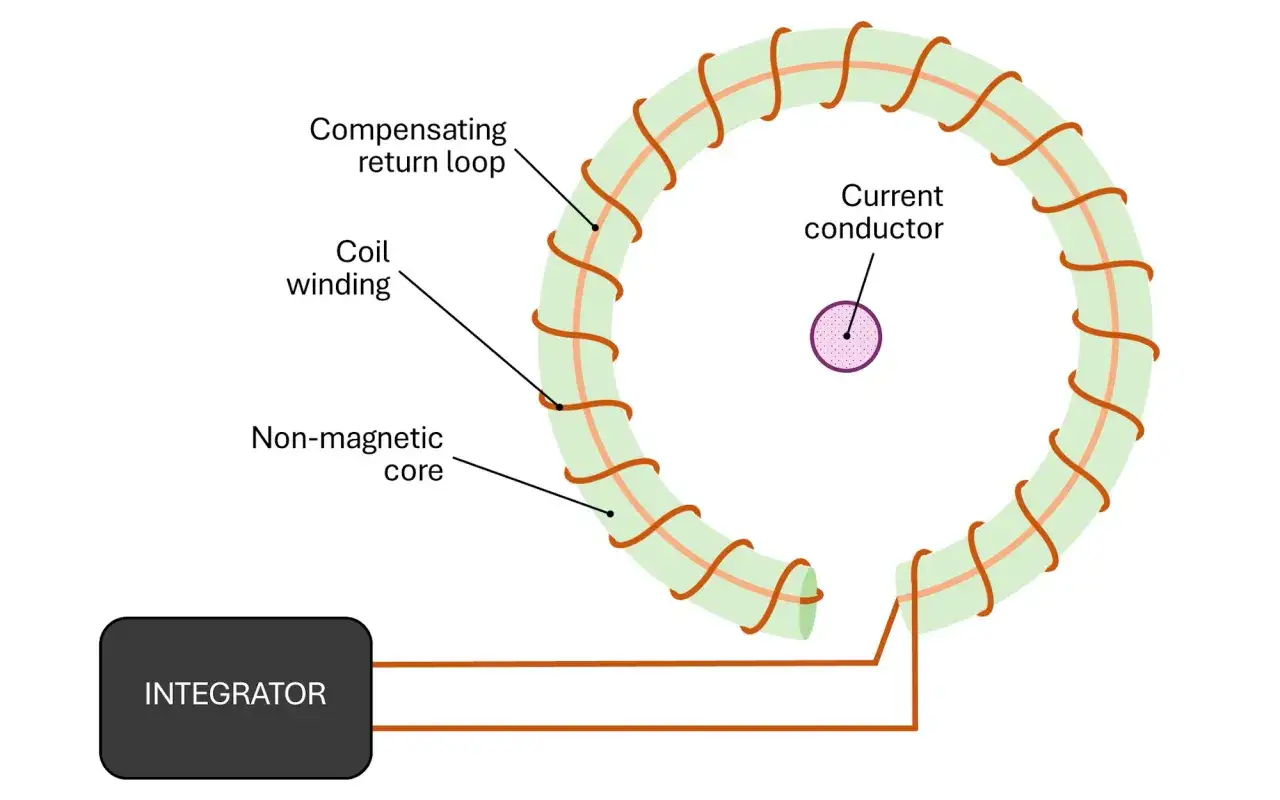

- Przekładnik prądowy pozwala mierzyć prąd bez bezpośredniego łączenia obwodu pomiarowego z torem mocy.
To ważne rozróżnienie, bo w praktyce błędna nazwa prowadzi do błędnego zakupu. Jeśli wiesz, co ma się wydarzyć w układzie, szybciej wybierzesz właściwy aparat i unikniesz przeróbek na etapie montażu. A żeby to zrobić dobrze, trzeba najpierw zrozumieć, jak cewka wpływa na sam prąd.
Jak cewka wpływa na prąd i dlaczego nie dzieli go sama z siebie
Cewka, czyli element indukcyjny, gromadzi energię w polu magnetycznym i przeciwstawia się zmianom prądu. To właśnie dlatego nie zachowuje się jak zwykły przewód. Jej działanie opisuje indukcyjność, oznaczana literą L, a w obwodach prądu przemiennego znaczenie ma też reaktancja indukcyjna, rosnąca wraz z częstotliwością według zależności XL = 2πfL.
W praktyce oznacza to coś prostego: im większa indukcyjność i im wyższa częstotliwość, tym mocniej element hamuje szybkie zmiany prądu. Przy prądzie stałym, po stanie ustalonym, zwykła cewka zachowuje się głównie jak przewód o niewielkiej rezystancji uzwojenia. Jej „siła” ujawnia się przede wszystkim wtedy, gdy prąd chce narastać albo zanikać skokowo.
W układzie rozgałęzionym prąd nie jest dzielony przez sam fakt obecności cewki, tylko przez impedancję poszczególnych gałęzi. Cewka może więc przesunąć rozkład prądu, ale nie działa jak magiczny rozdzielacz. Jeśli jedna gałąź ma większą impedancję, pobierze mniej prądu. Jeśli ma mniejszą, pobierze więcej. To właśnie dlatego w energoelektronice i filtracji dławik umieszcza się tam, gdzie ma realnie wpłynąć na przebieg prądu, a nie tam, gdzie „ładnie brzmi” na schemacie.
Z tego wynika najważniejsza rzecz: jeśli chcesz faktycznie sterować torami zasilania, sama cewka zwykle nie wystarczy. Trzeba wybrać właściwy aparat, który wykorzysta jej właściwości w konkretnym celu.
Który element pasuje do zadania, które masz na myśli
Najłatwiej odróżnić te rozwiązania przez funkcję, nie przez samą nazwę. Poniżej zestawiam je tak, jak sam bym to tłumaczył osobie projektującej szafę sterowniczą albo dobierającej element do instalacji.
| Element | Główna rola | Czy „rozdziela” prąd | Typowe zastosowanie |
|---|---|---|---|
| Cewka / induktor | Magazynuje energię i przeciwdziała zmianom prądu | Nie bezpośrednio, tylko wpływa na przebieg prądu | Filtry, przetwornice, układy pomiarowe |
| Dławik | Ogranicza skoki prądu i tłumi zakłócenia | Pośrednio, przez zmianę impedancji | Falowniki, zasilacze, kompensacja, ochrona zwarciowa |
| Przekaźnik / stycznik | Załącza i rozłącza obwód mocy sygnałem sterującym | Tak, ale mechanicznie, przez styki | Automatyka, rozdzielanie obwodów, sterowanie napędami |
| Przekładnik prądowy | Skaluje i separuje tor pomiarowy | Nie, ale izoluje pomiar od mocy | Pomiar, zabezpieczenia, monitoring energii |
| Transformator | Zmienia napięcie AC i zapewnia separację galwaniczną | Nie, to nie jego zadanie | Zasilanie, izolacja, dopasowanie napięcia |
Jeśli szukasz elementu do sterowania obciążeniem, zwykle wygrywa przekaźnik albo stycznik. Jeśli chcesz ograniczać zakłócenia, prądy udarowe lub prąd zwarciowy, patrzę raczej w stronę dławika. Jeśli celem jest pomiar, w grę wchodzi przekładnik prądowy. Ten podział jest prosty, ale w praktyce oszczędza sporo błędów przy doborze.
Gdzie takie rozwiązania pracują w automatyce i elektryce
W automatyce najczęściej spotykam układy, w których cewka nie „rozdziela” niczego sama z siebie, tylko pełni jedną z kilku bardzo konkretnych funkcji. W polskich szafach sterowniczych standardem jest dziś często sterowanie 24 V DC, choć w starszych instalacjach nadal spotyka się 230 V AC. To ma znaczenie, bo od tego zależy rodzaj cewki, sposób gaszenia przepięć i kompatybilność z wyjściami PLC.
- Zasilacze impulsowe i falowniki korzystają z dławików, żeby wygładzać prąd i ograniczać zakłócenia wysokiej częstotliwości.
- Rozdzielnie i stacje elektroenergetyczne wykorzystują dławiki zwarciowe do ograniczania mocy zwarciowej i utrzymania napięcia na szynach.
- Szafy sterownicze opierają się na cewkach przekaźników i styczników, które załączają obciążenie na polecenie sterownika.
- Elektrozawory, blokady i hamulce elektromagnetyczne zamieniają energię elektryczną na ruch, więc cewka działa tu jak wykonawczy element napędowy.
- Układy pomiarowe używają przekładników prądowych, kiedy trzeba bezpiecznie odseparować pomiar od toru mocy.
To właśnie w takich aplikacjach widać różnicę między „cewką” jako elementem ogólnym a konkretną funkcją układu. Kiedy już wiadomo, czy chodzi o filtrację, sterowanie, pomiar czy ochronę, dobór staje się dużo prostszy.
Jak dobrać właściwy komponent bez kosztownej pomyłki
Ja zawsze zaczynam od funkcji, dopiero potem patrzę na parametry. To najkrótsza droga do trafnego doboru, bo inaczej łatwo kupić część, która „mniej więcej pasuje”, ale w pracy zawodzi po kilku minutach albo przy pierwszym większym obciążeniu.
- Określ cel — filtracja, załączanie, pomiar, separacja czy ograniczenie prądu.
- Sprawdź rodzaj prądu — AC i DC zachowują się inaczej, a część elementów działa sensownie tylko w jednym z tych przypadków.
- Dobierz napięcie sterowania — w automatyce bardzo często spotyka się 24 V DC, ale nie jest to jedyna opcja.
- Sprawdź prąd ciągły i szczytowy — przy pracy ciągłej zostawiam zwykle 20-30% zapasu, jeśli karta katalogowa nie wymaga inaczej.
- W dławiku sprawdź indukcyjność i prąd nasycenia — po przekroczeniu nasycenia element przestaje zachowywać się tak, jak zakładał projekt.
- Uwzględnij temperaturę i chłodzenie — wysoka temperatura potrafi skrócić życie elementu szybciej niż sam prąd znamionowy.
- Dodaj tłumienie przepięć — przy cewkach DC często potrzebna jest dioda gasząca, a przy niektórych układach RC lub warystor.
W praktyce najważniejsze są trzy pytania: co ma robić element, jakim prądem będzie obciążony i w jakiej temperaturze ma pracować. Jeśli na nie odpowiesz, odpadnie większość przypadkowych wyborów, a zostaną tylko rozwiązania sensowne technicznie. To prowadzi prosto do najczęstszych błędów, które widzę przy montażu.
Najczęstsze błędy przy doborze i montażu
Najwięcej problemów nie bierze się z samej cewki, tylko z błędnego założenia, że każdy element indukcyjny zrobi to samo. W praktyce powtarzają się te same pomyłki, zwłaszcza w instalacjach modernizowanych albo składanych „na szybko”.
- Mylenie funkcji — kupuje się cewkę, choć potrzebny był dławik, przekaźnik albo stycznik.
- Ignorowanie AC i DC — element dobrany do prądu przemiennego nie zawsze zniesie zasilanie stałe i odwrotnie.
- Pomijanie nasycenia rdzenia — dławik po wejściu w nasycenie przestaje skutecznie ograniczać prąd.
- Brak tłumienia przepięć — w układach z PLC albo tranzystorami to jeden z częstszych powodów uszkodzeń wyjść.
- Zbyt ciasny montaż — ciepło nie ma gdzie uciec, więc temperatura pracy rośnie szybciej, niż zakłada projekt.
Jest jeszcze jeden błąd, który widzę bardzo często: przekonanie, że większa indukcyjność zawsze jest lepsza. Nie jest. Większe L pomaga tylko do pewnego punktu, bo rośnie gabaryt, koszt, spadek dynamiki i wymagania termiczne. W dobrze zaprojektowanym układzie element ma spełniać funkcję, a nie tylko „brzmieć solidnie” na papierze.
Jak zamienić nieprecyzyjne hasło w dobry dobór elementu
Jeśli ktoś pyta mnie o taki element, ja sprowadzam temat do jednego prostego filtra: co ma się stać z prądem albo sygnałem? Gdy odpowiedź brzmi „ma się wygładzić”, patrzę na dławik. Gdy brzmi „ma się załączyć”, wybieram przekaźnik albo stycznik. Gdy chodzi o pomiar, sprawdzam przekładnik prądowy. Gdy celem jest ruch mechaniczny, wchodzi cewka elektromagnetyczna.- Filtracja i ograniczanie zakłóceń — dławik.
- Załączanie obciążenia — przekaźnik lub stycznik.
- Pomiar i separacja — przekładnik prądowy.
- Ruch wykonawczy — cewka elektromagnetyczna lub solenoid.
To podejście oszczędza czas, pieniądze i nerwy, zwłaszcza w szafie sterowniczej, na linii produkcyjnej albo przy modernizacji instalacji budynkowej. Najważniejsze nie jest samo słowo, tylko funkcja, jaką element ma spełnić. Kiedy nazwiesz cel precyzyjnie, dobór staje się prostszy i po prostu bardziej zawodowo poprawny.
