Przetwornik częstotliwości, częściej nazywany falownikiem albo przemiennikiem, pozwala sterować obrotami silnika przez zmianę częstotliwości i napięcia zasilania. W praktyce daje płynny rozruch, lepszą kontrolę procesu i mniejsze zużycie energii tam, gdzie napęd nie musi pracować stale pełną mocą. Poniżej rozbieram temat na czynniki pierwsze: od zasady działania, przez dobór, po typowe błędy montażowe i uruchomieniowe.
Najważniejsze informacje w skrócie
- Napęd reguluje obroty silnika, zmieniając częstotliwość i napięcie zasilania, a nie „dusząc” mechanicznie proces.
- Największy sens ma w pompach, wentylatorach, sprężarkach, przenośnikach i innych układach o zmiennym obciążeniu.
- Dobiera się go po prądzie silnika, typie obciążenia, zasilaniu, chłodzeniu i wymaganiach EMC, a nie wyłącznie po mocy w kW.
- Przy uruchomieniu kluczowe są dane z tabliczki silnika, rampy startu i zatrzymania oraz tryb sterowania.
- Ta wiedza jest bardzo praktyczna dla elektryka, automatyka, serwisanta HVAC i utrzymania ruchu.
Jak działa przetwornik częstotliwości i co zmienia w silniku
W uproszczeniu urządzenie prostuje napięcie sieciowe, tworzy z niego obwód pośredni DC, a potem składa napięcie wyjściowe już o takiej częstotliwości, jakiej potrzebuje silnik. Sterowanie odbywa się zwykle metodą PWM, czyli szerokości impulsów. Silnik nie dostaje idealnej sinusoidy, ale jego bezwładność i indukcyjność wygładzają pracę na tyle, że można precyzyjnie regulować obroty i moment.Tryb V/f
To najprostsze podejście: napęd utrzymuje odpowiedni stosunek napięcia do częstotliwości, żeby silnik zachował użyteczny moment w szerokim zakresie prędkości. Dobrze sprawdza się w pompach, wentylatorach i prostych przenośnikach, gdzie liczy się stabilna praca, a nie bardzo dokładne pozycjonowanie.
Sterowanie wektorowe
Tu elektronika prowadzi silnik dokładniej, zwłaszcza przy niskich obrotach i przy zmiennym obciążeniu. W praktyce daje lepszą kontrolę momentu, co jest ważne w mieszarkach, podajnikach, windach, suwnicach czy układach, które startują pod obciążeniem. Jeśli miałbym wskazać jedną rzecz, która odróżnia prosty napęd od „inteligentnego”, to właśnie ta różnica między zwykłą regulacją obrotów a trzymaniem momentu.
To właśnie ten mechanizm decyduje, czy napęd oszczędza energię, czy tylko reguluje prędkość. Gdy już to rozumiemy, łatwiej ocenić, gdzie naprawdę ma sens jego zastosowanie.
Gdzie daje realny zysk, a gdzie niewiele wnosi
Największy zwrot daje tam, gdzie obciążenie zmienia się w czasie. Jak podaje ABB, napędy o zmiennej prędkości szczególnie dobrze sprawdzają się w pompach i wentylatorach, bo zamiast dusić przepływ, po prostu ograniczają obroty silnika. W takich układach spadek prędkości o kilka, kilkanaście procent potrafi dać zauważalnie niższy pobór energii, a przy wentylatorach i pompach moc w przybliżeniu rośnie z sześcianem prędkości.
- Pompy obiegowe i technologiczne - tu regulacja obrotów bardzo często zastępuje zawór dławiący, więc oszczędność jest realna i łatwa do obrony ekonomicznie.
- Wentylatory i centrale HVAC - przy zmiennym zapotrzebowaniu na przepływ napęd daje lepszy komfort i mniejsze rachunki za energię.
- Sprężarki i układy chłodnicze - regulacja poprawia stabilność procesu, choć dobór bywa bardziej wymagający niż w pompach.
- Przenośniki i podajniki - liczy się łagodny start, płynna zmiana prędkości i mniejsze obciążenia mechaniczne.
- Maszyny z częstym rozruchem - tutaj napęd ogranicza udary mechaniczne i prądowe, co poprawia żywotność całego układu.
Jeśli proces i tak pracuje stale pełną prędkością, a regulacja nie zmienia bilansu energetycznego, prosty rozruch lub softstart bywa rozsądniejszy i tańszy. Napęd z regulacją obrotów ma sens wtedy, gdy rzeczywiście staje się częścią sterowania procesem, a nie tylko dodatkiem do silnika. Kiedy już wiadomo, że układ ma sens, przechodzę do doboru samego urządzenia.
Jak dobrać model do silnika i instalacji
W praktyce zwracam uwagę najpierw na prąd znamionowy silnika, a dopiero później na moc. To ważne, bo dwa silniki o tej samej mocy mogą mieć inny prąd, inne warunki pracy i inną przeciążalność. Dobry dobór to nie tylko „czy się uruchomi”, ale też czy napęd wytrzyma codzienną pracę bez niepotrzebnych alarmów.

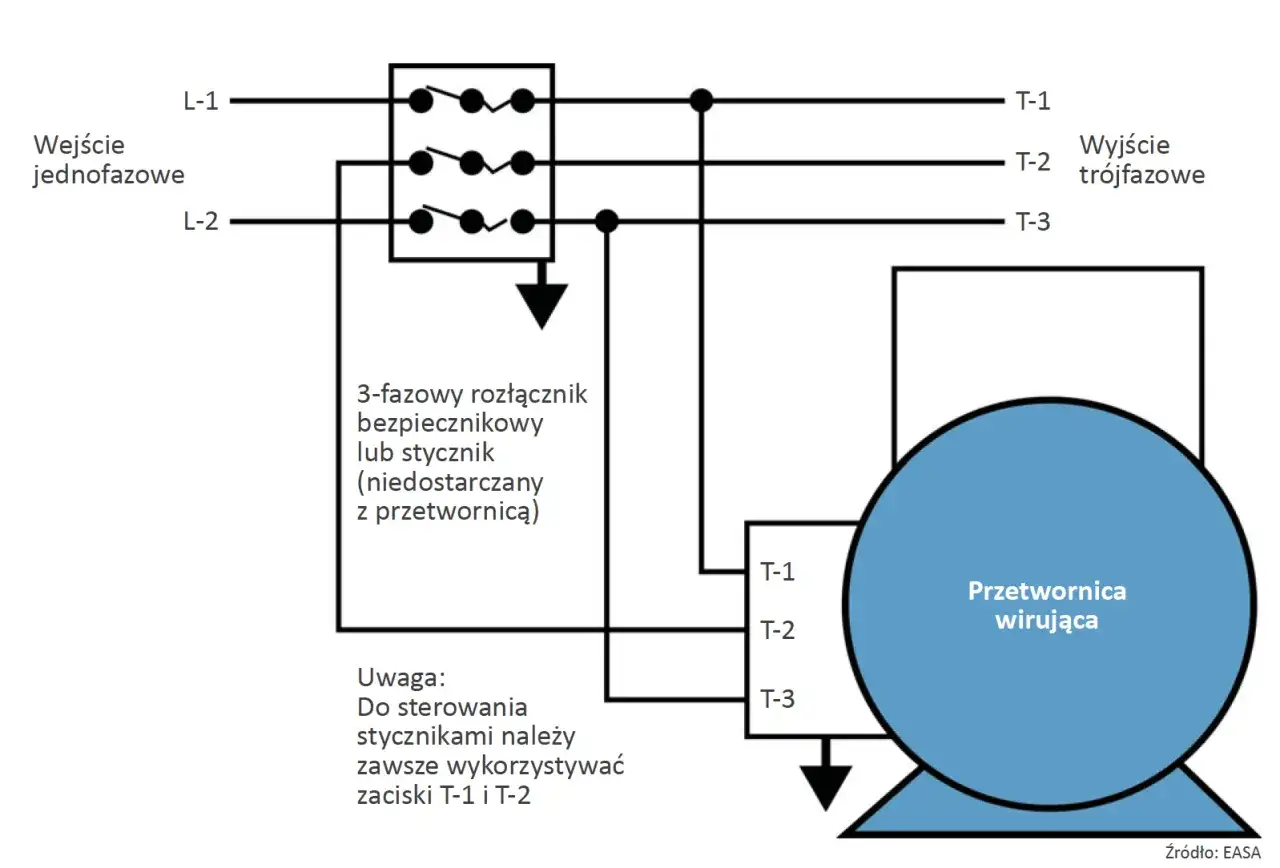

| Co sprawdzić | Dlaczego to ważne | Praktyczna wskazówka |
|---|---|---|
| Prąd silnika | To on decyduje o realnym obciążeniu napędu | Porównuj dane z tabliczki znamionowej, nie tylko wartość kW |
| Typ obciążenia | Pompom i wentylatorom wystarcza inny profil pracy niż przenośnikom | Do lekkich obciążeń zwykle wystarczy prosta regulacja V/f, do dynamicznych lepsze jest sterowanie wektorowe |
| Zasilanie | Inny model potrzebny do 1 x 230 V, inny do 3 x 400 V | W polskich zakładach najczęściej spotkasz zasilanie 3-fazowe 400 V |
| Długość kabla silnikowego | Wpływa na zakłócenia i przepięcia na wyjściu | Przy długich przewodach rozważ filtr dV/dt albo dławik wyjściowy |
| Chłodzenie i stopień ochrony | Przegrzewanie skraca żywotność elektroniki | Sprawdź temperaturę w szafie, przepływ powietrza i zapas miejsca wokół urządzenia |
| Komunikacja | Ułatwia integrację z automatyką | Najczęściej spotkasz 0-10 V, 4-20 mA, Modbus albo Profinet |
| Hamowanie | Ważne przy dużej bezwładności i szybkim zatrzymaniu | Przy gwałtownym hamowaniu może być potrzebny rezystor hamowania |
Najczęstszy błąd brzmi: „silnik ma 4 kW, więc napęd też musi mieć 4 kW”. To za mało. Liczy się także przeciążalność, warunki otoczenia, sposób chłodzenia i to, czy silnik jest w ogóle przewidziany do pracy z napędem elektronicznym. Mitsubishi Electric zwraca uwagę, że przy dłuższych przewodach i pracy PWM mogą pojawiać się przepięcia oraz problemy EMC, więc czasem potrzebny jest filtr, dławik albo silnik przystosowany do takiego trybu pracy.
Po takim odsianiu zostaje już tylko poprawne uruchomienie. I tutaj zwykle wychodzi, kto naprawdę rozumie układ, a kto tylko skopiował parametry z poprzedniej maszyny.
Jak go poprawnie uruchomić i ustawić
Jeśli napęd ma pracować stabilnie, trzeba zacząć od podstaw, a nie od klikania losowych parametrów. Najpierw wpisuję dane z tabliczki silnika, potem ustawiam sposób sterowania i dopiero na końcu dopracowuję zachowanie pod konkretny proces.
Najpierw wpisz dane silnika
Potrzebne są przede wszystkim napięcie znamionowe, prąd, częstotliwość, liczba biegunów i obroty. To nie jest formalność. Błędny prąd albo zła częstotliwość odniesienia od razu psują całą regulację. Warto też sprawdzić, czy silnik ma odpowiednią izolację i czy producent dopuszcza pracę z napędem tego typu.
Przeczytaj również: Olej do agregatu prądotwórczego 10W-40 - Kiedy warto go wybrać?
Potem ustaw sterowanie i rampy
Do prostych aplikacji zwykle wystarcza sterowanie lokalne, sygnał 0-10 V albo 4-20 mA. W bardziej rozbudowanej automatyce lepiej od razu wykorzystać komunikację z PLC, bo łatwiej wtedy zarządzać alarmami, prędkością i diagnostyką. Samo uruchomienie kończę ustawieniem ramp startu i zatrzymania, limitów częstotliwości, zabezpieczenia przeciążeniowego oraz, jeśli trzeba, funkcji hamowania.
- Odczytaj tabliczkę silnika i sprawdź zgodność z napędem.
- Wpisz podstawowe parametry elektryczne bez zgadywania.
- Wybierz tryb pracy: prosty V/f albo wektorowy.
- Ustaw rampy, limity i kierunek obrotów.
- Przetestuj układ najpierw bez obciążenia, potem pod obciążeniem.
- Sprawdź temperaturę, hałas, drgania i ewentualne błędy w pamięci alarmów.
Dobrze dobrany model nadal trzeba więc ustawić tak, żeby odpowiadał silnikowi i procesowi, a nie tylko tabliczce na obudowie. Źle ustawiony napęd potrafi działać głośno i niestabilnie nawet wtedy, gdy był poprawnie dobrany.
Jakie błędy najczęściej kończą się awarią albo hałasem
W terenie najczęściej widzę te same problemy. Część z nich wygląda jak awaria elektroniki, a w rzeczywistości wynika z prostych pomyłek montażowych albo zbyt agresywnych nastaw.
| Objaw | Najczęstsza przyczyna | Co sprawdzić |
|---|---|---|
| Wybijanie zabezpieczenia przy starcie | Zbyt krótka rampa albo za mały zapas przeciążalności | Wydłuż czas rozruchu, sprawdź moment rozruchowy i dobór napędu |
| Głośna praca silnika | Zbyt wysoka częstotliwość przełączania albo problemy z okablowaniem | Sprawdź ustawienie PWM, ekranowanie przewodów i uziemienie |
| Przegrzewanie napędu | Zbyt mała wentylacja szafy lub przewymiarowane obciążenie | Popraw chłodzenie i porównaj realny prąd z tabliczką znamionową |
| Niestabilna prędkość | Zły tryb sterowania albo zakłócenia na wejściu analogowym | Sprawdź czy lepszy będzie tryb wektorowy, 4-20 mA lub komunikacja cyfrowa |
| Częste alarmy EMC | Długi kabel, brak filtra albo słabe prowadzenie przewodów | Oddziel przewody mocy od sterowania i zastosuj elementy filtrujące |
- Nie przełączaj wyjścia napędu „na żywo” bez sprawdzenia zaleceń producenta. To jeden z szybszych sposobów na uszkodzenia.
- Nie zakładaj, że każdy silnik jednofazowy będzie sensownie współpracował z falownikiem. Zgodność trzeba potwierdzić przed zakupem.
- Nie traktuj napędu jak lekarstwa na złą mechanikę. Luzy, zapieczone łożyska i źle dobrane przekładnie i tak wyjdą na powierzchnię.
To jeszcze nie wszystko, bo ta wiedza ma też bardzo konkretną wartość zawodową. Właśnie dlatego temat tak często wraca w ofertach dla elektryków, automatyków i ludzi od utrzymania ruchu.
Dlaczego ta wiedza jest cenna w elektryce i automatyce
Na rynku pracy w Polsce to nie jest egzotyczna umiejętność. Coraz częściej liczy się nie samo „podłączenie silnika”, ale umiejętność uruchomienia całego układu, odczytania alarmów i doprowadzenia instalacji do stabilnej pracy. Dla elektryka, automatyka czy serwisanta HVAC to bardzo praktyczny obszar, bo napędy pojawiają się wszędzie tam, gdzie liczy się regulacja przepływu, transportu albo prędkości.
| Rola | Co trzeba umieć | Dlaczego to ma znaczenie |
|---|---|---|
| Elektryk utrzymania ruchu | Odczyt alarmów, podstawowe parametry, wymiana urządzenia | Skraca przestój i ogranicza wezwanie zewnętrznego serwisu |
| Automatyk | Sygnały 0-10 V, 4-20 mA, komunikacja z PLC | Ułatwia spójne sterowanie linią lub maszyną |
| Serwisant HVAC | Dobór do pomp i wentylatorów, nastawy przepływu, diagnostyka | Wpływa na komfort i zużycie energii w budynkach |
| Uruchomieniowiec | Rampy, hamowanie, EMC, testy pod obciążeniem | Chroni proces przed awarią już na etapie startu |
Jeśli ktoś szuka kompetencji, które realnie zwiększają samodzielność na obiekcie, to właśnie tu jest jeden z mocniejszych punktów. Nie chodzi o pamięciowe opanowanie nomenklatury, tylko o umiejętność przełożenia elektroniki na działający proces.
Kiedy prosty napęd wystarczy, a kiedy warto planować rozbudowę
Jeśli masz prosty układ z jedną pompą, wentylatorem albo lekkim przenośnikiem, podstawowy falownik z poprawnie wpisanymi danymi silnika zwykle wystarcza. Gdy jednak proces wymaga kilku prędkości, synchronizacji z innymi maszynami, szybkiego hamowania albo diagnostyki stanu, lepiej od razu myśleć o napędzie wpiętym w szerszą automatykę.
W praktyce najbardziej opłaca się projektować nie sam napęd, ale cały układ: silnik, okablowanie, zabezpieczenia, sterowanie i warunki chłodzenia. Jeśli miałbym zostawić jedną rzecz do zapamiętania, to właśnie tę: dobrze dobrany i dobrze ustawiony napęd daje spokój eksploatacyjny, a źle dobrany potrafi generować koszty, hałas i przestoje przez lata.
