System zaciskowy PEX to jedno z tych rozwiązań, które wyraźnie upraszczają montaż instalacji wodnych i grzewczych, jeśli rura, złączka i narzędzie są dobrane jako komplet. W praktyce najwięcej zależy nie od samej rury, lecz od jakości połączenia, zgodności elementów i staranności wykonania. Poniżej rozbieram ten temat na czynniki pierwsze, z naciskiem na zastosowanie w instalacjach wodnych i tych fragmentach układu wentylacyjnego, gdzie taka technologia rzeczywiście ma sens.
Najważniejsze fakty o połączeniach zaciskowych w rurach PEX
- Połączenie zaciskowe tworzy trwały, nierozłączny styk między rurą wielowarstwową a złączką.
- Najczęściej stosuje się je w wodzie użytkowej, ogrzewaniu podłogowym, instalacjach grzewczych i chłodniczych.
- W wentylacji mechanicznej nie zastępuje kanałów wentylacyjnych, ale bywa użyteczne w obiegach pomocniczych.
- Do montażu potrzebne są właściwe nożyce, kalibrator, fazownik i zaciskarka z odpowiednim profilem szczęk.
- Najczęstsze błędy to brak kalibracji, zły profil narzędzia, zbyt płytkie wsunięcie rury i mieszanie elementów różnych systemów.
- Na koszt całej instalacji mocno wpływają liczba połączeń, cena złączek i zakup albo wynajem zaciskarki.
Z czego składa się instalacja zaciskowa z rur PEX
Wielowarstwowa rura nie jest tu tylko „przewodem”, ale częścią całego układu. Najczęściej spotykam rury PEX z warstwą aluminium albo inne rury wielowarstwowe, w których tworzywo odpowiada za elastyczność, a metalowa warstwa pomaga utrzymać kształt i ogranicza przenikanie tlenu. To ważne zwłaszcza w instalacjach grzewczych, gdzie stabilność wymiarowa i mniejsza skłonność do pracy materiału robią realną różnicę.
Połączenie tworzy złączka, korpus, uszczelnienia i tuleja zaciskowa. Po wsunięciu rury na odpowiednią głębokość tuleja jest zaprasowywana specjalną zaciskarką, dzięki czemu powstaje połączenie stałe. W praktyce liczy się nie tylko sama kształtka, ale też zgodność profilu szczęk z systemem, bo nie każdy producent dopuszcza ten sam typ zacisku. Na rynku spotkasz rury opisane jako PEX-a, PEX-b i PEX-c, ale przy wyborze bardziej liczy się zgodność całego systemu niż sama litera w nazwie.
Ja patrzę na to tak: jeśli instalacja ma działać latami bez dostępu serwisowego, cały komplet musi być spójny od rury aż po narzędzie. To właśnie ten detal odróżnia solidne rozwiązanie od przypadkowego zlepka elementów, a dalej naturalnie prowadzi do pytania, gdzie taka technologia naprawdę się opłaca.
Gdzie ma sens w instalacjach wodnych i wentylacyjnych

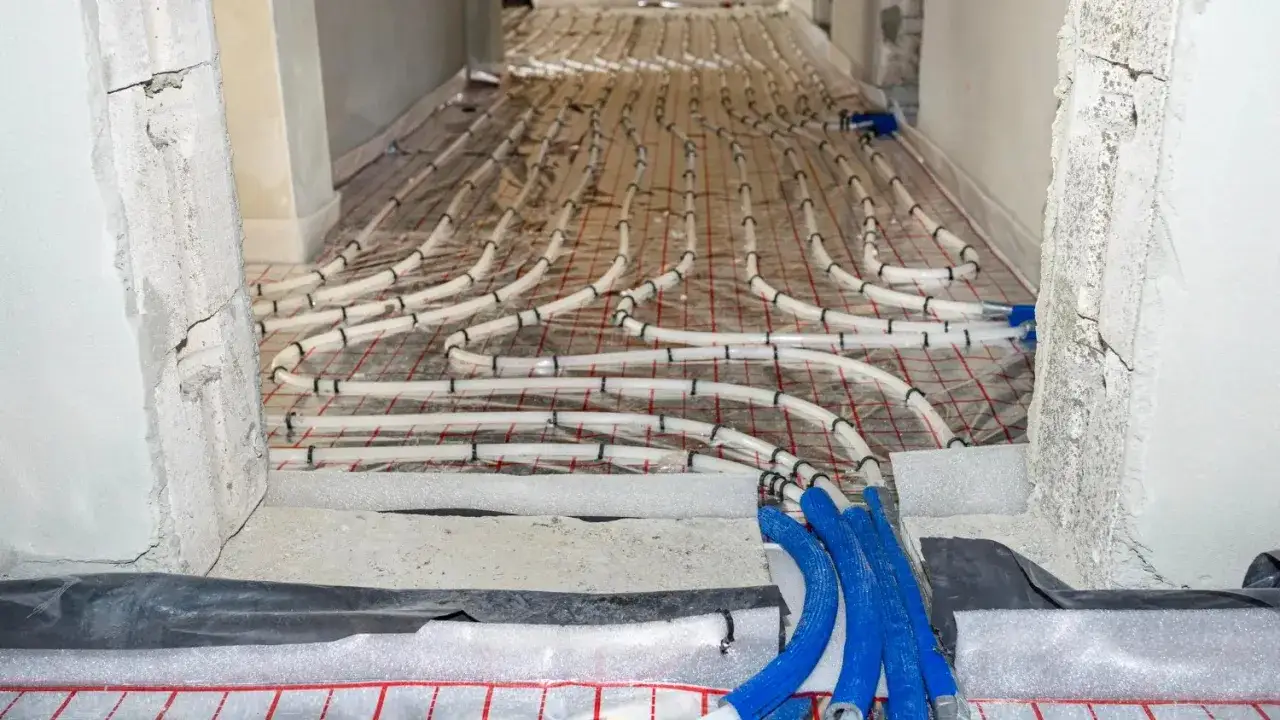

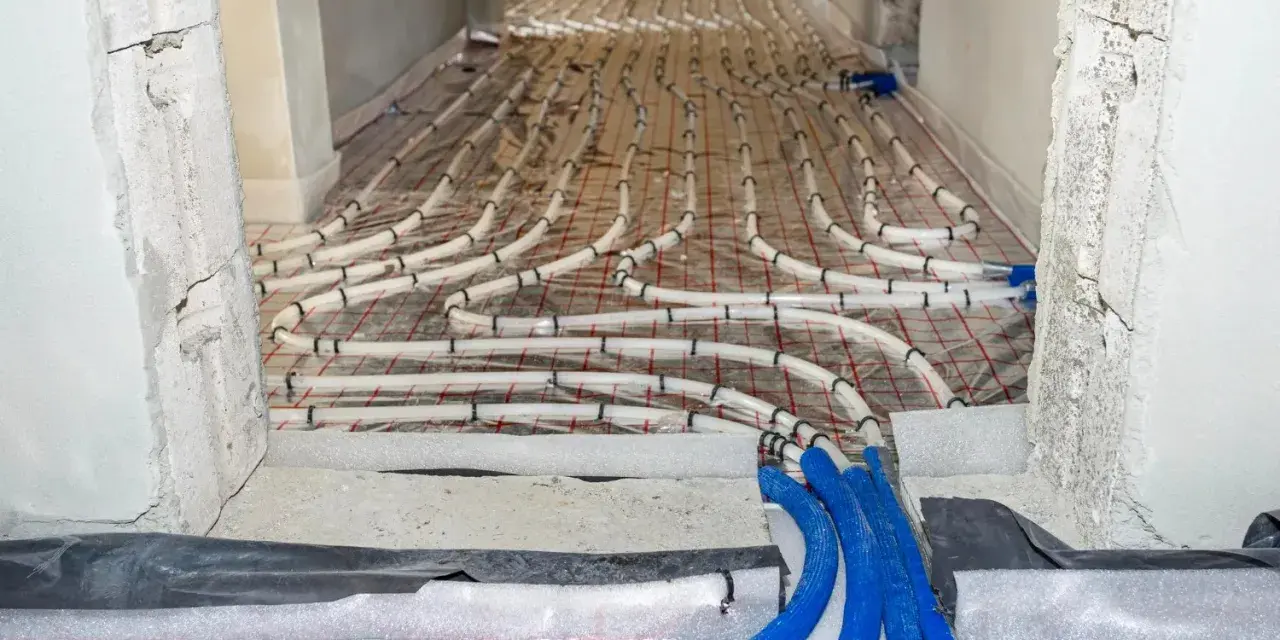

W instalacjach wodnych to rozwiązanie jest bardzo naturalne. Sprawdza się przy zimnej i ciepłej wodzie użytkowej, w rozdzielaczach, przy zasilaniu grzejników, w ogrzewaniu podłogowym, a także w układach chłodniczych i grzewczych, gdzie potrzebna jest powtarzalność i ograniczenie liczby połączeń. Przy dobrze zaprojektowanej instalacji można poprowadzić rury w sposób uporządkowany, bez nadmiaru kolan i przejść, które zwykle zwiększają ryzyko błędów.
W wentylacji trzeba być bardziej precyzyjnym. Same kanały wentylacyjne robi się z innych materiałów, więc rury wielowarstwowe nie zastępują klasycznej instalacji nawiewno-wywiewnej. Mogą jednak mieć sens w obiegach pomocniczych, na przykład przy zasilaniu nagrzewnic, chłodnic lub w układach sprężonego powietrza w części technicznej budynku. Jeśli ktoś mówi o PEX „do wentylacji”, zwykle ma na myśli właśnie taki obieg towarzyszący, a nie główny kanał wentylacyjny.
W praktyce najważniejsze pytanie brzmi nie „czy da się to zastosować”, tylko „czy ten fragment instalacji ma być ukryty, serwisowalny i stabilny w czasie”. Gdy odpowiedź jest twierdząca, przechodzę od teorii do montażu, bo tam najłatwiej stracić szczelność przez drobiazg.

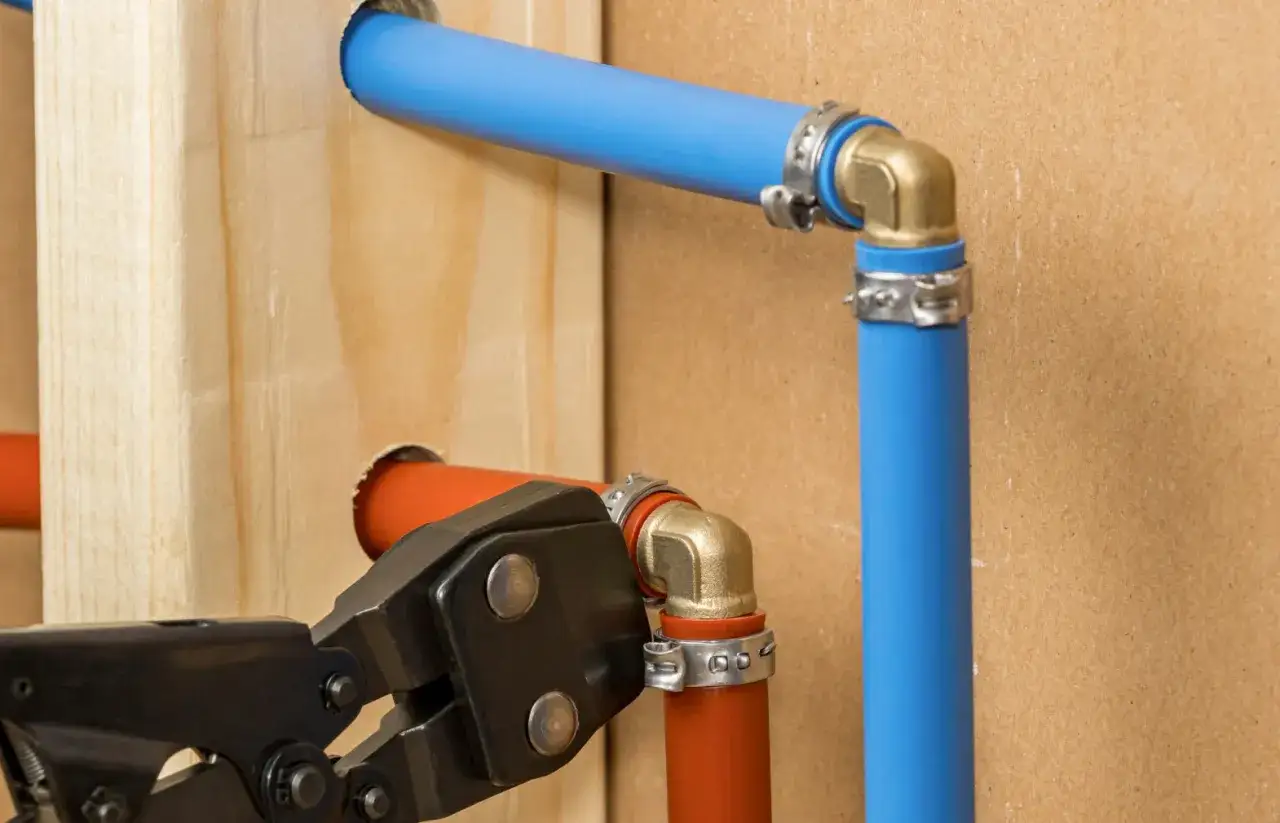

Jak poprawnie wykonać połączenie krok po kroku
Do poprawnego montażu potrzebujesz zwykle czterech rzeczy: nożyc do cięcia rur, kalibratora, ewentualnie fazownika i zaciskarki z odpowiednimi szczękami. Sama siła nacisku nie wystarczy. W tym układzie liczy się przygotowanie końcówki rury i precyzja, bo to właśnie one decydują o tym, czy uszczelnienie będzie pracować tak, jak przewidział producent.
- Przytnij rurę prostopadle, bez zgniatania i bez poszarpanej krawędzi.
- Skalibruj końcówkę i sfazuj ją, żeby oringi nie zostały uszkodzone przy wsuwaniu.
- Oczyść rurę z opiłków i zabrudzeń, bo drobny brud potrafi później zrobić duży problem.
- Zaznacz głębokość wsunięcia i wprowadź rurę do oporu.
- Ustaw szczęki zgodne z systemem i zaprasuj tuleję jednym, pewnym ruchem.
- Oceń, czy połączenie jest równe, a wskaźnik zacisku albo wizyjny otwór kontrolny potwierdza poprawny montaż.
Ważny detal: nie każdy profil szczęk pasuje do każdej złączki. Często spotkasz profile TH, U albo V, ale nie warto zgadywać, bo błędne narzędzie potrafi zrobić połączenie, które wygląda poprawnie tylko z daleka. Przy prowadzeniu rur w ścianie lub podłodze pamiętaj też o promieniu gięcia, który przy użyciu sprężyny wynosi około 5 x średnica rury, czyli dla 16 mm mniej więcej 80 mm.
Ja zawsze zwracam uwagę jeszcze na jedno: jeśli instalacja ma trafić do zabudowy, nie oszczędza się na zgodności systemu. To właśnie tu różnica między „jakoś skręcone” a „porządnie zrobione” wychodzi najszybciej i najdrożej. Z tego powodu warto porównać to rozwiązanie z innymi metodami łączenia.
Press, skręcanie czy inne rozwiązanie co wybrać w praktyce
Nie każda instalacja wymaga tego samego podejścia. Dla czytelności zestawiam najpopularniejsze opcje, bo w praktyce wybór zależy od miejsca montażu, dostępu serwisowego i budżetu.
| Rozwiązanie | Co daje | Ograniczenia | Kiedy je wybieram |
|---|---|---|---|
| Zaciskowe, czyli zaprasowywane | Szybki montaż, mało operacji, dobre do zabudowy i długich odcinków | Wymaga zaciskarki, właściwych szczęk i kompatybilnych elementów | Domy, mieszkania, podłogówka, instalacje ukryte w ścianie lub posadzce |
| Skręcane | Proste bez praski, łatwe do rozebrania i serwisowania | Nie lubią zalewania w betonie, wymagają dostępu i większej dyscypliny montażowej | Miejsca dostępne, rozbudowy, odcinki serwisowe |
| Nasuwane lub rozszerzane | Potrafią być bardzo szybkie po opanowaniu techniki | Wymagają innego zestawu narzędzi i konkretnego systemu producenta | Ekipa pracująca w jednym standardzie, duże powtarzalne montaże |
Gdybym miał wskazać jedną praktyczną różnicę, powiedziałbym tak: połączenia zaciskowe są po prostu wygodniejsze tam, gdzie po montażu nie chcesz już wracać z poprawkami. Skręcanie wygrywa tam, gdzie potrzebujesz dostępu i łatwego demontażu. A w instalacjach schowanych w przegrodach budynku ta różnica jest decydująca.
Najczęstsze błędy, które psują szczelność
Wielu problemów nie powoduje sam system, tylko sposób wykonania. Najczęściej widzę powtarzające się błędy, które można wyeliminować jeszcze przed pierwszym zaciskiem:
- brak kalibracji po cięciu, przez co oringi pracują na zbyt ostrej krawędzi;
- zbyt płytkie wsunięcie rury do złączki, bez dojścia do wyraźnego oporu;
- użycie niewłaściwego profilu szczęk, nawet jeśli zacisk „na oko” wygląda dobrze;
- zabrudzenie końcówki rury pyłem, opiłkami albo resztką smaru montażowego;
- mieszanie elementów z różnych systemów, które nie są ze sobą formalnie kompatybilne;
- nadmierne zginanie rury tuż przy złączce, co tworzy niepotrzebne naprężenia.
Jest jeszcze błąd, który często umyka przy remoncie: montaż rozłącznych elementów tam, gdzie docelowo mają zostać zalane albo zabudowane. Połączenia skręcane wymagają dostępu serwisowego, a instalacja wykonana pod posadzką czy w ścianie powinna być zaprojektowana pod rozwiązania trwałe. Tu nie chodzi o ostrożność „na wszelki wypadek”, tylko o zwykłą logikę eksploatacyjną.
Jeżeli po montażu cokolwiek budzi wątpliwości, lepiej poprawić to od razu niż liczyć, że szczelność „sama się ułoży”. Z takiego samego myślenia wynika sensowne podejście do kosztów, bo cena materiału to tylko część całego rachunku.
Ile to kosztuje i gdzie nie warto ciąć budżetu
Przy takich instalacjach patrzę na trzy koszty naraz: rurę, złączki i narzędzie. W aktualnych ofertach hurtowych rura wielowarstwowa 16 x 2 potrafi kosztować około 2,51 zł za metr przy dużych zwojach, ale w małych opakowaniach cena jest wyraźnie wyższa. Złączki 16 x 2 do podobnych systemów widziałem w przedziale mniej więcej 22,37-31,10 zł za sztukę, zależnie od typu i wykonania. Ręczne zaciskarki z wymiennymi matrycami zaczynają się dziś około 305-590 zł netto, a modele mocniejsze lub bardziej uniwersalne są już wyraźnie droższe.
To pokazuje, gdzie najłatwiej przepalić budżet. Nie opłaca się oszczędzać na niesprawdzonych złączkach, bo ich cena jednostkowa jest mała tylko pozornie, kiedy policzysz liczbę punktów w całej instalacji. W praktyce bardziej opłaca się dobra rura, porządne kształtki i narzędzie, które pozwoli zrobić powtarzalny zacisk bez kombinowania. Jeśli instalacja ma być większa, często lepiej policzyć koszt całego systemu niż kupować najtańsze elementy z różnych źródeł.
Ja zwykle zakładam prostą zasadę: im mniej połączeń w ukryciu, tym lepiej dla budżetu i serwisu. Czasem jedna dodatkowa godzina planowania oszczędza później kilka godzin przeróbek, a to w instalacjach wodnych liczy się bardziej niż katalogowa cena pojedynczej złączki.
Co sprawdzić zanim zamkniesz instalację w ścianie
Przed zakryciem instalacji robię krótką, ale bezlitosną kontrolę. Sprawdzam zgodność średnic, profil szczęk, głębokość wsunięcia, stan oringów i to, czy rury nie są skręcone pod naprężeniem. Potem dochodzi próba szczelności wykonana zgodnie z projektem i instrukcją systemu. To moment, w którym wychodzą błędy, których nie widać gołym okiem.- upewnij się, że wszystkie połączenia są z jednego, zgodnego systemu;
- sprawdź, czy izolacja i peszle nie blokują pracy rury przy rozszerzaniu termicznym;
- oznacz obiegi przed zabudową, bo po zamknięciu ścian pamięć bywa zawodna;
- nie zostawiaj niepotrzebnych naprężeń na odcinkach przy rozdzielaczu i kolanach;
- zrób dokumentację zdjęciową przed zasłonięciem krytycznych fragmentów.
Jeśli mam zostawić jedną praktyczną myśl, to taką: dobra instalacja zaciskowa nie wygrywa tym, że jest „nowoczesna”, tylko tym, że jest przewidywalna w montażu i spokojna w eksploatacji. Gdy planujesz ją pod wodę, ogrzewanie albo techniczne odnogi związane z wentylacją, trzymaj się zasady prostoty, kompatybilności i minimalnej liczby połączeń w zabudowie, a efekt będzie dużo pewniejszy niż przy przypadkowym składaniu elementów z różnych półek.
