W instalacjach wodnych, wentylacyjnych i pomiarowych najwięcej pomyłek nie wynika z samego rozmiaru, tylko z błędnego odczytania oznaczenia gwintu, sposobu uszczelnienia i rzeczywistych wymiarów. Poniżej wyjaśniam to prosto i konkretnie: jakie są wymiary, co oznacza G1/4, czym ten gwint różni się od BSPT i NPT oraz na co zwrócić uwagę przy montażu, żeby połączenie było szczelne i bezproblemowe.
Najważniejsze informacje o gwincie 1/4 cala
- G1/4 to najczęściej gwint rurowy BSPP o zarysie równoległym, a nie klasyczny „gwint 1/4” liczony dosłownie w milimetrach.
- Standardowy skok wynosi 1,337 mm, czyli 19 zwojów na cal.
- Zewnętrzna średnica złącza G1/4 ma zwykle 12,907-13,157 mm.
- Ten gwint nie uszczelnia się na samych zwojach; szczelność zapewnia uszczelka, podkładka lub o-ring.
- W instalacjach wodnych i wentylacyjnych spotyka się go głównie w armaturze pomiarowej, złączkach, redukcjach i osprzęcie technicznym.
- Najczęstszy błąd to mylenie G1/4 z NPT albo traktowanie „1/4 cala” jak rzeczywistej średnicy 6,35 mm.
Co właściwie oznacza gwint 1/4 cala
W praktyce nie chodzi o gwint o średnicy 6,35 mm, tylko o rozmiar nominalny z rodziny gwintów rurowych. Najczęściej spotkasz oznaczenie G1/4, czyli gwint BSPP z rodziny ISO 228-1: cylindryczny, o kącie zarysu 55° i ze średnicą, która pozostaje stała na całej długości. To ważne, bo sam zapis „1/4 cala” bywa mylący dla osób, które porównują go z gwintami metrycznymi albo z amerykańskim NPT.
Ja zawsze zaczynam od tego rozróżnienia: 1/4 w nazwie nie oznacza rzeczywistej średnicy zewnętrznej. To historyczne oznaczenie handlowe, związane z rozmiarem rury, a nie z prostym przeliczeniem cala na milimetry. W instalacjach wodnych i wentylacyjnych ma to znaczenie praktyczne, bo od razu wpływa na dobór złączek, manometrów, zaworów czy redukcji. Z tego samego powodu dwa elementy opisane jako „1/4” nie muszą być ze sobą zgodne, jeśli pochodzą z różnych standardów.
W skrócie: jeśli widzisz oznaczenie G1/4, myśl o gwincie rurowym do połączeń technicznych, a nie o „małym metrycznym gwincie 1/4 cala”. To prowadzi nas prosto do rzeczywistych wymiarów, które w tym przypadku są najważniejsze.
Gwint 1/4 cala i jego wymiary w praktyce

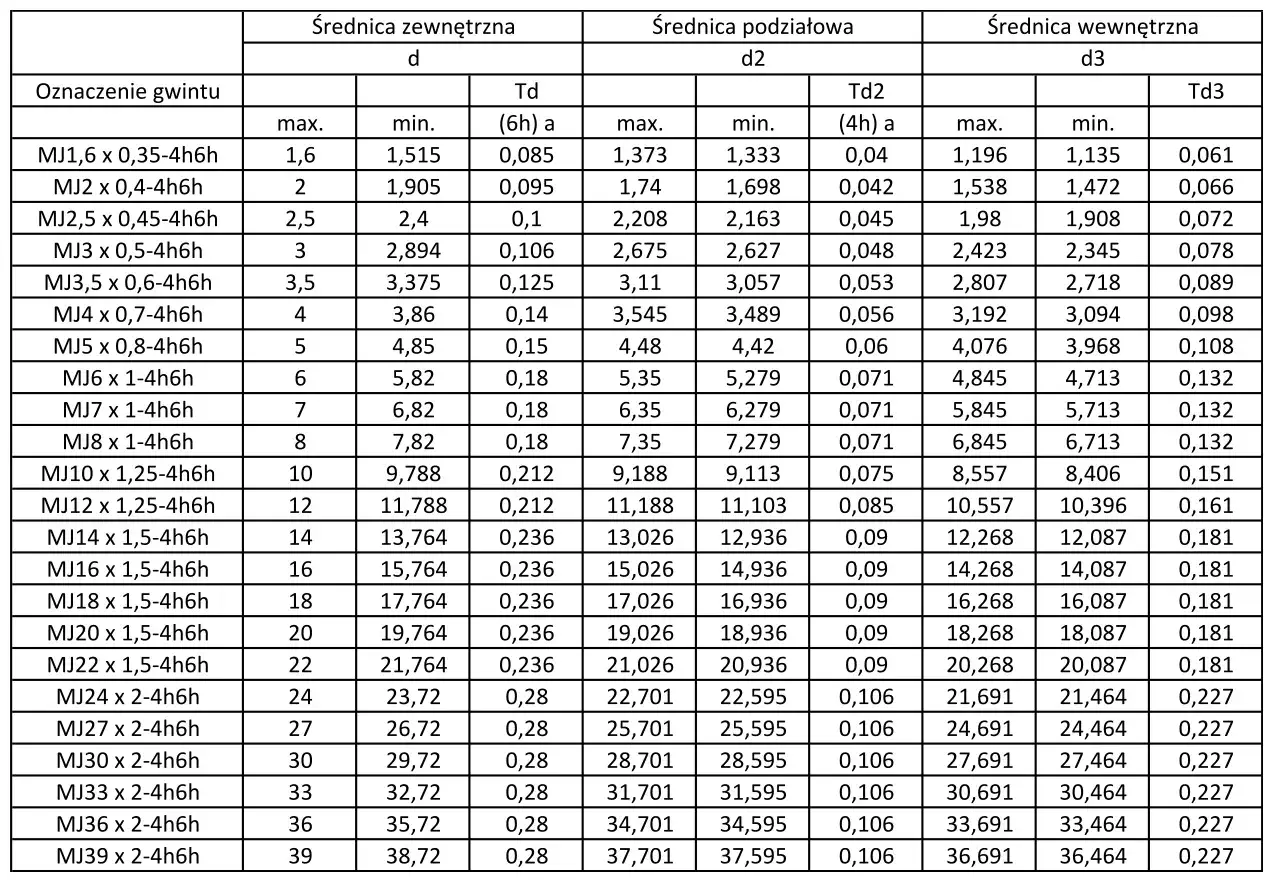

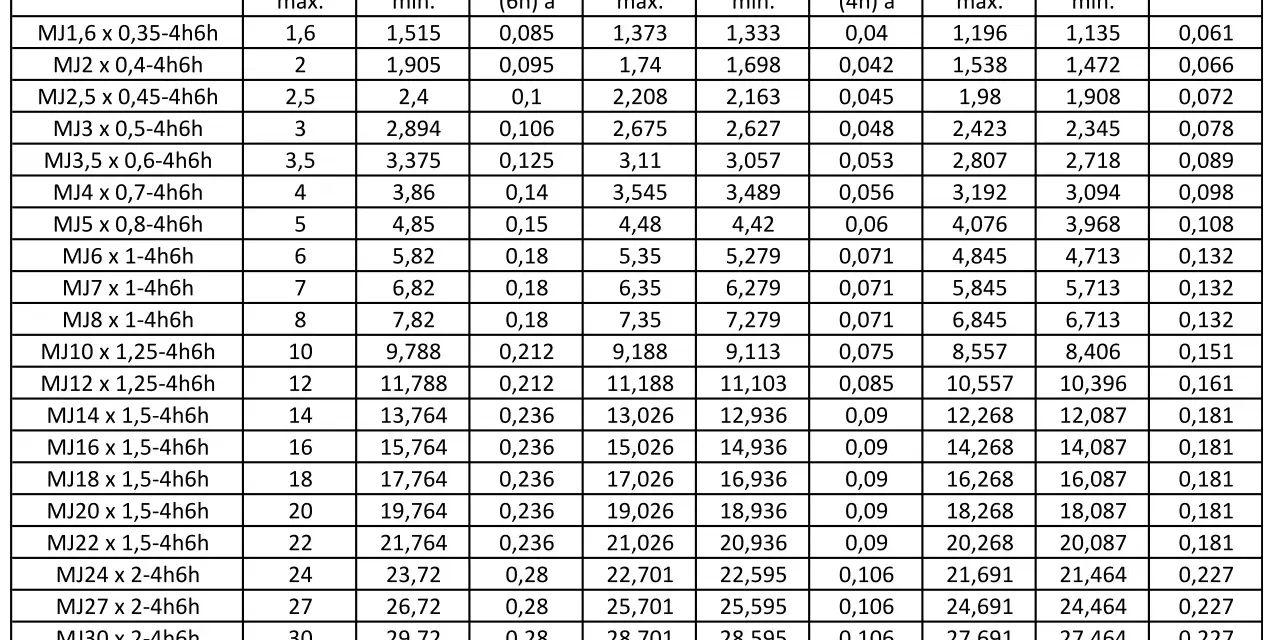

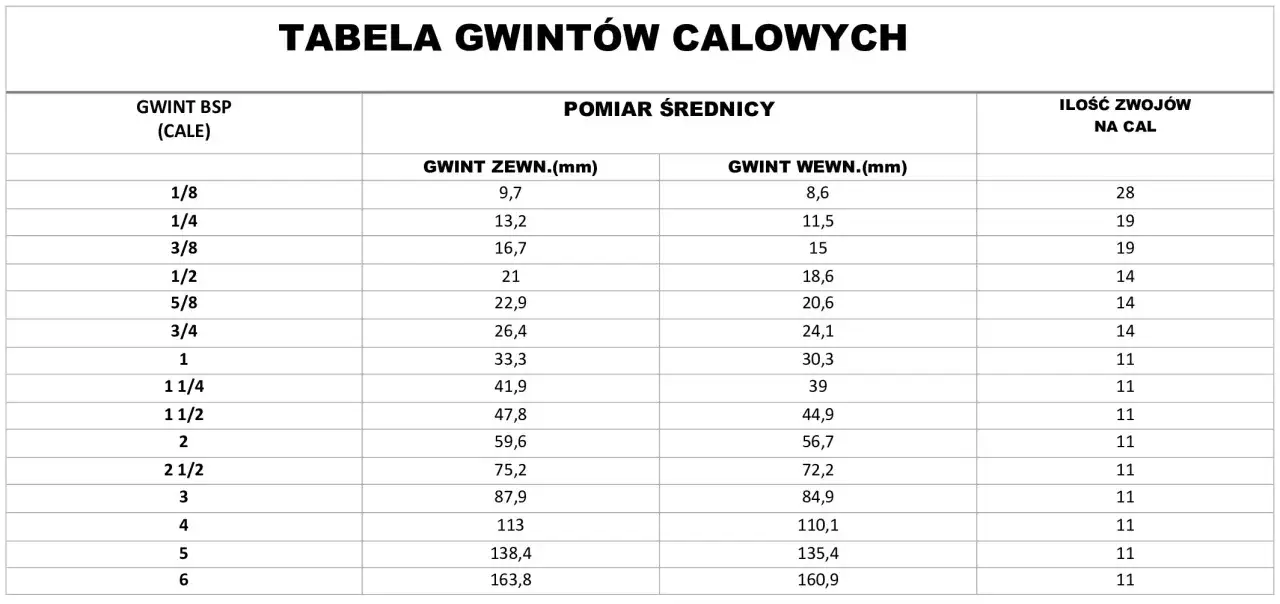

Najpewniejszy sposób, żeby przestać zgadywać, to spojrzeć na liczby. Dla G1/4 standardowy skok wynosi 1,337 mm, czyli 19 TPI (threads per inch). Zarys ma 55°, a średnica zewnętrzna złącza zewnętrznego mieści się w zakresie 12,907-13,157 mm. To właśnie ten zakres najczęściej pozwala odróżnić G1/4 od innych rozmiarów przy pomiarze suwmiarką.| Parametr | Wartość dla G1/4 | Co to oznacza w praktyce |
|---|---|---|
| Standard | BSPP, ISO 228-1 | Gwint cylindryczny, stosowany w połączeniach rurowych i armaturze technicznej |
| Kąt zarysu | 55° | Inny niż w metrycznym ISO M i NPT, więc nie wolno go utożsamiać z każdym „calowym” gwintem |
| Skok | 1,337 mm | Na odcinku 25,4 mm przypada 19 zwojów |
| Średnica zewnętrzna złącza zewnętrznego | 12,907-13,157 mm | To najczęściej mierzona wartość przy identyfikacji gwintu na detalu |
| Średnica podziałowa | 12,176-12,301 mm | Istotna przy produkcji i kontroli jakości, mniej przy zwykłym montażu |
| Średnica rdzeniowa gwintu wewnętrznego | 11,445-11,89 mm | Pomaga ocenić, czy gniazdo jest wykonane zgodnie ze standardem |
| Wiertło pod gwint | około 11,8 mm | Przydatne przy wykonaniu otworu pod nagwintowanie |
Ta tabela dobrze pokazuje, dlaczego dosłowne przeliczanie cali prowadzi na manowce. W praktyce G1/4 ma większą średnicę niż 6,35 mm, bo oznaczenie opisuje rozmiar nominalny całej rodziny połączeń, a nie jedną prostą wartość geometryczną. Jeśli więc mierzysz suwmiarką złącze i widzisz około 13,1 mm na średnicy zewnętrznej, jesteś w właściwym obszarze. Jeśli przy tym liczysz zwoje i wychodzi 19 na cal, masz bardzo mocną wskazówkę, że to właśnie ten standard.
Warto też pamiętać, że norma ISO 228-1 opisuje gwinty, w których szczelność nie powstaje na samych zwojach. To prowadzi do kolejnego ważnego pytania: czym różni się G1/4 od innych gwintów calowych, które na pierwszy rzut oka wyglądają podobnie.Jak odróżnić G1/4 od BSPT i NPT
To jedna z najważniejszych rzeczy przy doborze złączek. Z zewnątrz gwinty calowe potrafią wyglądać podobnie, ale różnią się zarysem, sposobem uszczelnienia i geometrią. W instalacji wodnej lub wentylacyjnej błąd bywa kosztowny: połączenie może się wkręcić, ale nie będzie szczelne albo zacznie pracować pod naprężeniem.| Cecha | G1/4 | BSPT R1/4 | NPT 1/4 |
|---|---|---|---|
| Kształt | Równoległy | Stożkowy | Stożkowy |
| Kąt zarysu | 55° | 55° | 60° |
| Uszczelnienie | Na płaszczyźnie, podkładce lub o-ringu | Zwykle na gwincie, często z uszczelniaczem | Na gwincie, z reguły z taśmą lub pastą uszczelniającą |
| Zachowanie po dokręceniu | Dociska element uszczelniający do gniazda | Gwint się klinuje | Gwint się klinuje |
| Kompatybilność | Nie należy mieszać bez sprawdzenia standardu | Nie jest zamiennikiem G1/4 | Nie jest zamiennikiem G1/4 |
W codziennej pracy najprościej zapamiętać to tak: G1/4 uszczelnia się inaczej niż NPT. Jeśli połączysz elementy „na siłę”, gwint może złapać kilka zwojów, ale to nie oznacza poprawnego montażu. Szczególnie w manometrach, redukcjach i złączkach serwisowych różnica wychodzi dopiero po uruchomieniu instalacji, kiedy pojawia się przeciek albo niepewne osadzenie elementu.
Ja traktuję to jako pierwszy test przed zakupem: jeśli producent podaje G1/4, szukam dokładnie G1/4, a nie „czegokolwiek 1/4 cala”. Właśnie dlatego w instalacjach wodnych i wentylacyjnych rozpoznanie standardu ma większe znaczenie niż sama nazwa rozmiaru.
Gdzie ten rozmiar pracuje w instalacjach wodnych i wentylacji
W instalacjach wodnych G1/4 pojawia się bardzo często w armaturze pomiarowej, złączkach serwisowych, redukcjach, zaworach i manometrach. To rozmiar wygodny, bo jest mały, a jednocześnie wystarczająco popularny, żeby dobrać do niego szeroką gamę elementów. W praktyce spotkasz go przy filtrach, punktach pomiaru ciśnienia, osprzęcie do pomp oraz kompaktowych układach technicznych, gdzie liczy się prosta obsługa i powtarzalność połączenia.
W instalacjach wodnych
W wodzie ten gwint lubię przede wszystkim za to, że dobrze sprawdza się tam, gdzie połączenie trzeba okresowo rozkręcać. Manometr przy reduktorze ciśnienia, zawór odcinający przy małym rozdzielaczu czy redukcja w układzie serwisowym to typowe przykłady. W takich miejscach ważne jest nie tylko to, że element pasuje, ale też to, że po ponownym skręceniu zachowuje szczelność bez konieczności przerabiania całego fragmentu instalacji.
Warto jednak zachować realizm: G1/4 nie jest gwintem „do wszystkiego”. Jeśli medium jest agresywne, woda ma podwyższoną temperaturę albo układ pracuje pod większym obciążeniem, trzeba sprawdzić materiał złączki, rodzaj uszczelnienia i dopuszczalne ciśnienie całego zestawu. Sama zgodność gwintu nie rozwiązuje jeszcze tematu trwałości.
Przeczytaj również: Naprawa pomp wodnych - Kiedy serwis się opłaca, a kiedy wymienić?
W wentylacji i pneumatyce
W branży wentylacyjnej G1/4 najczęściej pojawia się w osprzęcie pomiarowym, czujnikach ciśnienia, presostatach, przyłączach serwisowych i elementach pneumatycznych powiązanych z układami HVAC. Nie chodzi tu o sam kanał wentylacyjny, tylko o wyposażenie pomocnicze, które pozwala sterować przepływem, mierzyć parametry albo bezpiecznie podłączać osprzęt serwisowy. To właśnie dlatego ten rozmiar jest tak popularny w urządzeniach kompaktowych i w instalacjach, które mają być łatwe do obsługi.
Z mojego punktu widzenia największa zaleta w takich zastosowaniach jest prosta: powtarzalny standard ułatwia montaż i serwis. Jeśli producent urządzenia pracuje na G1/4, technik nie musi dorabiać przejściówek za każdym razem. To oszczędza czas, a przy przeglądach i naprawach ma znaczenie większe, niż mogłoby się wydawać.
Po zrozumieniu zastosowań naturalnie przechodzimy do kwestii najważniejszej przy szczelności, czyli uszczelnienia i samego montażu.
Jak dobrać uszczelnienie i zmontować połączenie bez przecieków
Przy G1/4 nie zaczynam od taśmy PTFE, tylko od odpowiedzi na pytanie: gdzie dokładnie ma się wykonać uszczelnienie. W gwincie BSPP szczelność zwykle powstaje na płaszczyźnie czołowej, przez podkładkę, o-ring albo inne przewidziane przez producenta uszczelnienie. Gwint trzyma mechanicznie elementy razem, ale nie powinien być jedyną barierą dla cieczy lub powietrza.
- Sprawdź typ gniazda - jeśli element ma powierzchnię oporową, uszczelnienie zwykle realizuje się właśnie tam, a nie na samych zwojach.
- Dobierz właściwą uszczelkę - podkładka, bonded seal albo o-ring muszą pasować do konkretnego złącza, a nie tylko do średnicy gwintu.
- Nie dokręcaj „na ślepo” - zbyt duży moment może uszkodzić płaszczyznę uszczelniającą, deformować o-ring albo utrudnić późniejszy demontaż.
- Oczyść powierzchnie - drobny opiłek, kamień lub stary osad potrafią zniszczyć szczelność bardziej niż sama drobna wada gwintu.
- Zrób próbę szczelności - po montażu lepiej wykryć przeciek od razu niż po uruchomieniu całej instalacji.
W praktyce często widzę ten sam schemat błędu: ktoś wkłada G1/4 w element, który wygląda podobnie, a potem próbuje ratować sytuację większą ilością uszczelniacza na gwincie. To bywa skuteczne tylko wtedy, gdy dany standard tego wymaga. Przy BSPP lepiej działa poprawnie dobrana uszczelka niż improwizacja na samych zwojach.
Jeśli połączenie ma pracować regularnie, liczy się też stan czoła złącza. Nawet idealny gwint nie pomoże, gdy uszczelnienie siada na porysowanej lub krzywej powierzchni. Z tego powodu montaż zawsze zaczynam od oceny stanu mechanicznego elementu, a dopiero potem myślę o dokręcaniu.
Najczęstsze błędy przy doborze i montażu
W tej klasie połączeń pomyłki są zaskakująco powtarzalne. Najbardziej kosztowny błąd to założenie, że każdy gwint 1/4 cala jest taki sam. Nie jest. G1/4, BSPT i NPT mogą mieć podobną nazwę, ale różnią się geometrią i sposobem uszczelnienia. W efekcie element „prawie pasuje”, ale nie trzyma parametrów po uruchomieniu instalacji.
- Mylenie rozmiaru nominalnego z rzeczywistą średnicą zewnętrzną.
- Zakładanie, że gwint 1/4 cala automatycznie ma 6,35 mm średnicy.
- Mieszanie G1/4 z NPT lub BSPT bez sprawdzenia dokumentacji.
- Brak odpowiedniej uszczelki albo zastosowanie uszczelki niezgodnej z gniazdem.
- Zbyt mocne dokręcanie, które niszczy płaszczyznę uszczelniającą.
- Ignorowanie materiału złączki, gdy układ pracuje z wodą, parą albo sprężonym powietrzem.
Ja najczęściej widzę dwa skutki takich błędów: albo drobny przeciek, który wraca po każdym serwisie, albo połączenie tak mocno dociśnięte, że przy następnym rozkręcaniu trzeba wymieniać cały element. Oba scenariusze są niepotrzebne, bo da się im zapobiec prostą weryfikacją standardu przed montażem.
Jeśli chcesz ograniczyć ryzyko do minimum, zostaje jeszcze jedna rzecz: krótka kontrola przed zakupem. To właśnie ona zwykle decyduje, czy cały układ będzie działał od pierwszego uruchomienia.
Co sprawdzić, zanim zamówisz złączkę z gwintem 1/4 cala
Przed zakupem patrzę zawsze na cztery elementy: standard gwintu, sposób uszczelnienia, materiał złączki i zastosowanie w konkretnym medium. Sama nazwa „1/4” nie wystarcza, bo nie mówi jeszcze, czy połączenie jest BSPP, BSPT, NPT, czy może ma dodatkowe uszczelnienie na o-ringu. A właśnie ten szczegół rozstrzyga, czy element nada się do instalacji wodnej, wentylacyjnej albo pomiarowej.
Jeśli mam wskazać jedną rzecz, która najczęściej przesądza o sukcesie montażu, to jest nią zgodność standardu i sposób uszczelnienia, a nie sama liczba 1/4 w nazwie. Gdy te dwa elementy są sprawdzone, reszta zwykle sprowadza się do poprawnego dokręcenia i testu szczelności.
