W elektronice i automatyce nie każde połączenie musi powstawać z użyciem gorącego grotu lub pieca lutowniczego. Są sytuacje, w których lepiej działa klej elektroprzewodzący albo spoiwo chemiczne utwardzane w niskiej temperaturze, zwłaszcza przy delikatnych laminatach, elastycznych taśmach FPC i elementach wrażliwych na przegrzanie. W praktyce patrzę na to jak na osobną technologię montażową, a nie zamiennik cyny 1 do 1, dlatego ten tekst pokazuje, kiedy taka metoda ma sens, jak ją wykonać i gdzie kończą się jej możliwości.
Najważniejsze rzeczy o połączeniach przewodzących
- To nie jest klasyczne lutowanie. Chodzi o łączenie za pomocą kleju przewodzącego, taśmy przewodzącej albo spoiwa chemicznego z odpowiednim wypełniaczem.
- Największą przewagą jest niska temperatura procesu. Dzięki temu metoda sprawdza się przy częściach wrażliwych termicznie, na szkle, ceramice, cienkich foliach i elastycznych płytkach.
- Najczęstsze zastosowania to naprawa ścieżek PCB, złącza FPC, ekranowanie EMI i precyzyjny montaż w automatyce.
- O jakości decyduje przygotowanie powierzchni. Czystość, cienka spoina, właściwy docisk i pełne utwardzenie są ważniejsze niż sam marketing produktu.
- Srebro daje najlepszą przewodność, nikiel i węgiel są kompromisem. Wybór zależy od kosztu, wytrzymałości i wymaganej rezystancji połączenia.
- Nie wszędzie to się opłaca. Przy dużych prądach, częstym serwisie i prostym demontażu klasyczne lutowanie zwykle pozostaje lepszym wyborem.
Czym w praktyce jest połączenie przewodzące
Najpierw rozdzielam dwa pojęcia, które w rozmowach technicznych łatwo się mieszają. Wadliwy „zimny lut” to źle wykonane połączenie lutowane, a nie technologia łączenia materiałów bez wysokiej temperatury. Ta druga grupa obejmuje kleje elektroprzewodzące, folie, taśmy i spoiwa chemiczne z dodatkiem cząstek przewodzących, takich jak srebro, nikiel albo węgiel.
W elektronice taki materiał działa po utwardzeniu jak spoiwo i jednocześnie jak przewodnik. Najczęściej jest to żywica epoksydowa lub podobny polimer z wypełniaczem, który tworzy drogę przepływu prądu. Spotyka się też rozwiązania gotowe w formie taśm lub folii, co bywa wygodne w montażu seryjnym i tam, gdzie liczy się powtarzalność procesu.
Warto też znać dwa podstawowe typy takich materiałów. Kleje izotropowe przewodzą prąd w wielu kierunkach, więc nadają się do ogólnych połączeń elektrycznych. Kleje anizotropowe przewodzą tylko w jednym kierunku, zwykle przez grubość spoiny, dlatego dobrze sprawdzają się przy gęstych złączach, ekranach, wyświetlaczach i połączeniach typu FPC lub LCD. To właśnie tu pojawia się największa różnica między „da się przykleić” a „da się zrobić stabilne połączenie”.
Ja traktuję tę technologię jako odpowiedź na trzy ograniczenia naraz: temperaturę, geometrię i materiał podłoża. Gdy te trzy rzeczy zaczynają przeszkadzać, klasyczne lutowanie przestaje być oczywistym wyborem, a wtedy sens ma przejście do zastosowań praktycznych.
Gdzie ta metoda daje realną przewagę
Największa wartość połączeń przewodzących ujawnia się tam, gdzie klasyczne nagrzewanie mogłoby uszkodzić element, laminat albo samo środowisko montażu. W elektronice i automatyce nie jest to rozwiązanie egzotyczne, tylko praktyczny kompromis między przewodnością, elastycznością i temperaturą procesu.

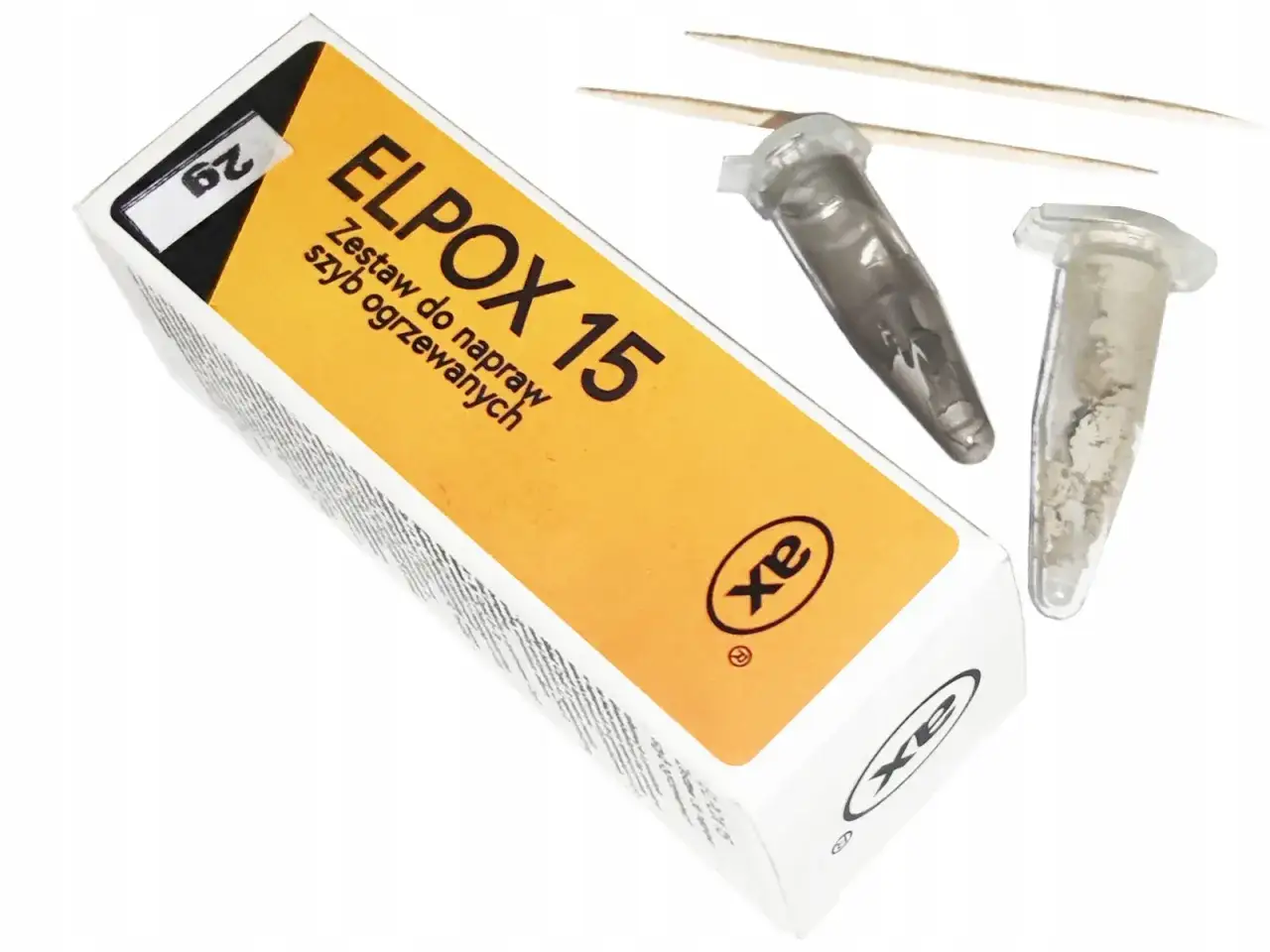

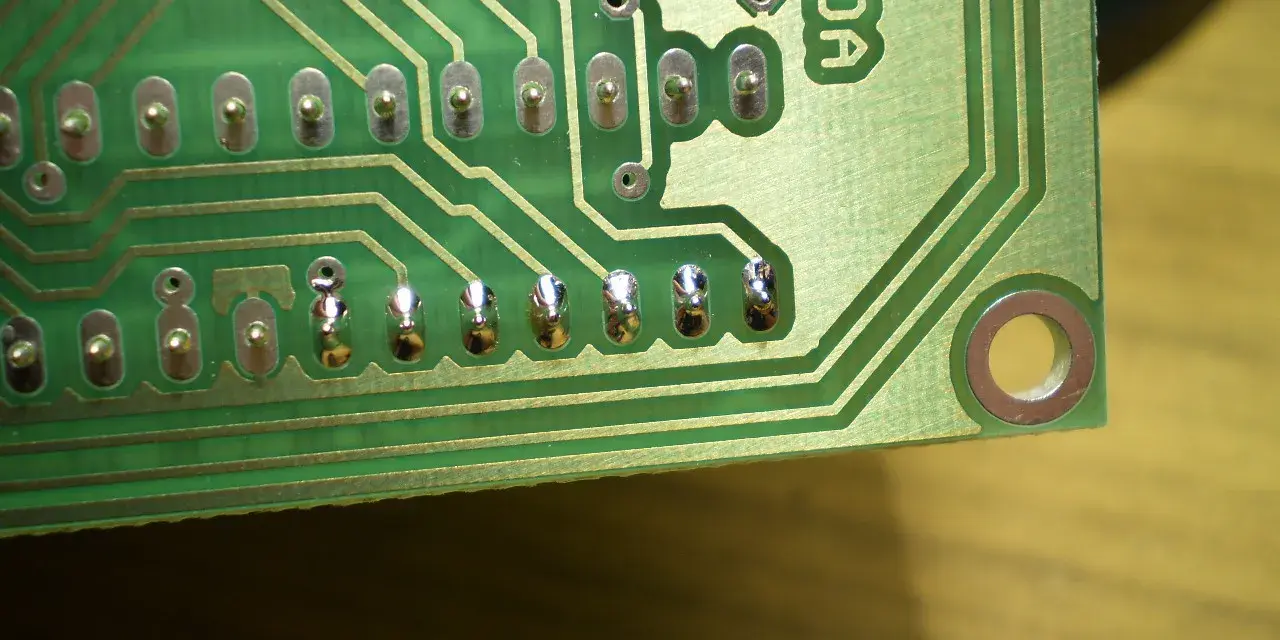

- Naprawa przerwanych ścieżek PCB. Gdy trzeba odtworzyć ciągłość bez grzania całej płytki, klej przewodzący bywa szybszy i bezpieczniejszy niż lutowanie punktowe.
- Łączenie delikatnych taśm FPC i flex PCB. Cienkie, elastyczne podłoża źle znoszą wysoką temperaturę i punktowe przeciążenie mechaniczne.
- Montaż czujników, wyświetlaczy i elementów na szkle lub ceramice. To materiały, na których klasyczny lut nie zawsze ma sens albo wymaga dodatkowych zabiegów.
- Ekranowanie EMI i uziemianie. W uszczelkach, taśmach i połączeniach ekranowych ważna jest ciągłość elektryczna oraz możliwość dopasowania do nierównej powierzchni. EMI to zakłócenia elektromagnetyczne, które w automatyce potrafią skutecznie zepsuć stabilność układu.
- Produkcja seryjna i automatyzacja. Dozowanie kleju, sitodruk albo gotowe taśmy przewodzące dobrze łączą się z powtarzalnym procesem i robotyką montażową.
- Łączenie materiałów trudnych do lutowania. Plastiki, kompozyty, szkło i niektóre metale miękkie często lepiej przyjmują spoiwo chemiczne niż klasyczny stop lutowniczy.
Widać tu prostą zasadę: im bardziej nietypowe podłoże i im większy problem z temperaturą, tym większa szansa, że to rozwiązanie wygra z cyną. I właśnie dlatego sposób przygotowania połączenia ma tu większe znaczenie niż sama nazwa materiału.
Jak przygotować połączenie krok po kroku
W praktyce najwięcej problemów nie bierze się z samego materiału, tylko z przygotowania powierzchni. Jeśli podłoże jest brudne, utlenione albo źle spasowane, nawet dobry klej przewodzący da połączenie słabe elektrycznie i mechanicznie.
| Etap | Co robię | Co najczęściej psuje efekt |
|---|---|---|
| Przygotowanie powierzchni | Odtłuszczam, usuwam kurz i warstwę tlenków, a przy trudnych tworzywach stosuję primer. | Pył, tłuszcz, pozostałości topnika, brak aktywacji powierzchni. |
| Dobór materiału | Wybieram wersję izotropową, anizotropową, jedno- lub dwuskładnikową, zależnie od geometrii i obciążenia. | Zły typ spoiwa do zbyt małego rastra albo do podłoża wrażliwego na docisk. |
| Nakładanie | Daję cienką, równą warstwę i pilnuję, żeby kontakt był rzeczywiście pełny. | Zbyt gruba spoina, pęcherze, niedociśnięcie elementu. |
| Utwardzanie | Trzymam się czasu i temperatury z karty technicznej, bez skracania procesu na oko. | Zbyt wczesne obciążenie albo przyspieszanie procesu kosztem jakości. |
| Kontrola | Sprawdzam ciągłość, rezystancję i odporność mechaniczną, zanim połączenie trafi do pracy. | Ocenianie po samym wyglądzie zamiast po pomiarze. |
Przy systemach dwuskładnikowych nie zgaduję proporcji. Mieszam dokładnie według danych technicznych, bo nawet niewielkie odchylenie potrafi osłabić przewodność albo wydłużyć utwardzanie. Z kolei na poliolefinach i innych trudnych tworzywach primer bywa nie dodatkiem, tylko warunkiem koniecznym.
W automatyce ważny jest jeszcze jeden detal: grubość spoiny. Za cienka warstwa może nie dać pełnego kontaktu, a za gruba zwiększa opór i ryzyko problemów z ekranowaniem. Dlatego dobrze wykonane połączenie przewodzące nie wygląda efektownie, tylko po prostu działa.
Jak wybrać właściwy klej lub spoiwo
Najpierw patrzę na trzy rzeczy: przewodność, odporność cieplną i sposób aplikacji. Dopiero potem na cenę, bo najtańszy materiał, który wymaga poprawiania co kilka tygodni, wychodzi drożej niż lepszy produkt z wyższym kosztem zakupu.
| Typ materiału | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Srebrno-epoksydowy klej przewodzący | Naprawy PCB, styki o wyższych wymaganiach elektrycznych, połączenia o dużej odpowiedzialności. | Najlepsza przewodność z popularnych wypełniaczy, szerokie zastosowanie, dobra trwałość. | Wyższy koszt i większa wrażliwość na poprawne dozowanie. |
| Klej z wypełniaczem niklowym lub węglowym | Gdy trzeba zejść z kosztu albo przewodność nie musi być maksymalna. | Lepszy kompromis cenowy, często dobra odporność mechaniczna. | Słabsza przewodność niż w wariantach srebrnych. |
| Taśma lub film przewodzący | Ekranowanie EMI, uziemianie, szybki montaż i proste połączenia powierzchniowe. | Bardzo dobra powtarzalność, łatwa aplikacja, wygoda w automatyzacji. | Wymaga dobrego docisku i zgodności z geometrią elementu. |
| Materiał anizotropowy | Gęste połączenia, wyświetlacze, FPC, układy z bardzo małym rastrem padów. | Przewodzi w jednym kierunku, co ułatwia bardzo ciasne interkonekty. | Wymaga precyzyjnej kontroli procesu i ustawienia elementów. |
W praktyce duże znaczenie ma też forma chemii: jednoskładnikowa albo dwuskładnikowa. Pierwsza jest prostsza w użyciu, druga daje zwykle większą kontrolę nad parametrami końcowymi. Spotyka się wersje, które pracują tylko kilka minut, ale są też systemy z czasem roboczym liczonym w godzinach, więc wybór trzeba dopasować do tempa produkcji albo naprawy.
Jeśli chodzi o użycie w firmie, ja patrzę na ten etap jak na decyzję procesową, a nie zakupową. To, co sprawdzi się w serwisie pojedynczej płyty, nie zawsze zadziała w linii produkcyjnej z dozowaniem, kontrolą jakości i wymaganiem powtarzalności.
Kiedy lepszy będzie klasyczny lut, a kiedy klej przewodzący
To nie jest wybór „lepsze albo gorsze” w ogólnym sensie. Właściwe pytanie brzmi: co ma być ważniejsze w konkretnym połączeniu - temperatura, przewodność, odporność na drgania, koszt czy łatwość serwisu.
| Kryterium | Klej przewodzący | Klasyczne lutowanie |
|---|---|---|
| Temperatura procesu | Niska, często pokojowa lub łagodnie podgrzana. | Zwykle wysoka, nierzadko powyżej 200°C. |
| Materiały bazowe | Plastik, szkło, ceramika, kompozyty, cienkie folie i metal. | Przede wszystkim metale i standardowe pady PCB. |
| Przewodność | Wystarczająca w wielu zadaniach, ale zależna od wypełniacza i geometrii. | Zazwyczaj wyższa i bardziej przewidywalna. |
| Odporność na drgania | Dobra dzięki większej elastyczności. | Dobra, ale połączenie jest sztywniejsze. |
| Serwis i poprawki | Bywa trudniejsze do odtworzenia i poprawy. | Zwykle łatwiejsze do przelutowania lub wymiany. |
| Automatyzacja | Bardzo dobra przy dozowaniu, sitodruku i taśmach. | Bardzo dobra w produkcji seryjnej, ale z wyższym obciążeniem cieplnym. |
Jeśli połączenie ma przenieść większy prąd, pracować w wysokiej temperaturze albo być często naprawiane, klasyczny lut zwykle wygrywa. Jeśli ogranicza mnie temperatura, bardzo mały raster, szkło, ceramika albo delikatny flex, wtedy klej przewodzący jest sensownym kompromisem. Właśnie dlatego w praktyce serwisowej i produkcyjnej tak ważne jest pytanie o warunki pracy, a nie tylko o samą technologię łączenia.
Ja w takich sytuacjach zadaję zawsze trzy pytania: jaka jest temperatura pracy, jak duże są obciążenia elektryczne i czy połączenie ma być później łatwe do naprawy. Ta kolejność zwykle prowadzi do trafniejszego wyboru niż patrzenie wyłącznie na cenę opakowania.
Co sprawdzić przed wdrożeniem w serwisie lub produkcji
Jeśli technologia ma wejść do realnej pracy, nie wystarczy jeden udany test na biurku. W serwisie i automatyce liczy się stabilność po dniach, tygodniach i setkach cykli, a nie tylko tuż po utwardzeniu.
- Trwałość magazynowa. Sprawdź termin przydatności i warunki przechowywania, bo kleje przewodzące starzeją się nawet wtedy, gdy stoją na półce.
- Kompatybilność z podłożem. Inaczej zachowuje się szkło, inaczej FR-4, inaczej elastyczna folia i tworzywo o niskiej energii powierzchniowej.
- Grubość warstwy i docisk. To często ważniejsze niż sama receptura, zwłaszcza przy materiałach anizotropowych i taśmach przewodzących.
- Test elektryczny. Mierz ciągłość i rezystancję, zamiast ufać wyłącznie wyglądowi spoiny.
- Test mechaniczny. Wibracja, zginanie, wilgoć i cykle temperatury pokazują więcej niż jednorazowe uruchomienie.
- Instrukcja procesu. Operator musi wiedzieć, jak czyścić powierzchnię, ile materiału nanosić i kiedy połączenie wolno obciążyć.
- Próba na małej serii. Zanim wdrożysz rozwiązanie szerzej, zrób 3-5 próbek na rzeczywistych komponentach i sprawdź je w warunkach zbliżonych do pracy końcowej.
To właśnie tutaj widać największą różnicę między warsztatowym „da się skleić” a procesem, który wytrzyma realną eksploatację. Jeżeli połączenie ma działać w szafie sterowniczej, w urządzeniu przenośnym albo na linii produkcyjnej, potrzebujesz nie tylko dobrego materiału, ale też powtarzalnej procedury.
Jeśli mam wskazać jedną zasadę końcową, to brzmi ona tak: najpierw dopasowuję technologię do temperatury, podłoża i obciążenia, a dopiero potem do ceny materiału. W dobrze zaprojektowanym procesie połączenie przewodzące bywa bardzo skuteczne, ale jego jakość zależy bardziej od dyscypliny wykonania niż od samej etykiety na opakowaniu.
