W instalacjach wodnych i w osprzęcie HVAC jeden drobny detal potrafi zatrzymać cały montaż: ten sam rozmiar 3/8 może oznaczać gwint prosty, stożkowy albo element z uszczelnieniem czołowym. Ja zawsze zaczynam od rozróżnienia typu gwintu, bo od tego zależą szczelność, kompatybilność i wybór właściwej złączki. Poniżej rozpisuję wymiary, oznaczenia i praktyczne zasady doboru tak, żeby nie zgadywać przy zakupie ani przy montażu.
Najkrótsza droga do poprawnego doboru gwintu 3/8
- G 3/8 ma średnicę zewnętrzną około 16,66 mm i 19 zwojów na cal.
- Skok gwintu wynosi 1,337 mm, więc to nie jest gwint metryczny.
- G oznacza gwint prosty BSPP, a R gwint stożkowy BSPT.
- Gwint prosty uszczelnia się zwykle podkładką lub O-ringiem, a stożkowy na zwoju.
- Gwint 3/8 BSP często pojawia się w armaturze, filtrach, manometrach i osprzęcie HVAC.
- Najczęstszy błąd to mylenie BSP z NPT, które wygląda podobnie, ale nie jest zamienne.
Jakie wymiary ma gwint 3/8
Jeśli mam podać najważniejsze liczby bez lania wody, to przy gwincie rurowym 3/8 najczęściej chodzi o standard BSPP, czyli gwint prosty oznaczany literą G. W praktyce jego zewnętrzna średnica wynosi około 16,66 mm, a na jeden cal przypada 19 zwojów, co daje skok 1,337 mm. To właśnie te dwie wartości najczęściej pozwalają rozpoznać element w warsztacie lub podczas zakupu.
Ważne jest jedno: 3/8 nie oznacza średnicy 3/8 cala po przeliczeniu liniowym. To rozmiar nominalny, czyli oznaczenie handlowe i instalacyjne, a nie dosłowny wymiar gwintu. Dlatego przy pomiarze suwmiarką nie wolno zakładać, że „3/8” musi mieć około 9,5 mm. W przypadku gwintów rurowych rzeczywiste wymiary są inne niż w zwykłej mechanice śrubowej.| Parametr | Gwint G 3/8 | Co to oznacza w praktyce |
|---|---|---|
| Rozmiar nominalny | 3/8 cala | Oznaczenie handlowe, nie bezpośrednia średnica |
| Średnica zewnętrzna gwintu zewnętrznego | 16,66 mm | Najważniejszy wymiar przy rozpoznawaniu złącza |
| Liczba zwojów na cal | 19 TPI | Na odcinku 25,4 mm wypada 19 pełnych zwojów |
| Skok gwintu | 1,337 mm | Odległość między kolejnymi zwojami |
| Średnica podziałowa | 15,806 mm | Istotna przy precyzyjnych pomiarach i produkcji |
| Średnica rdzenia | 14,95 mm | Pomaga odróżnić ten gwint od innych calowych rozmiarów |
Ja patrzę na te wartości jak na zestaw kontrolny: 16,66 mm plus 19 TPI daje bardzo mocną wskazówkę, że mam do czynienia właśnie z 3/8 BSP. Sama tabela jednak nie wystarczy, bo równie ważne jest to, czy gwint jest prosty, czy stożkowy. I tu zaczyna się najczęstsze źródło pomyłek.
G 3/8 i R 3/8 to nie to samo
W praktyce pod oznaczeniem 3/8 kryją się co najmniej dwie rodziny gwintów. G 3/8 to gwint prosty BSPP, a R 3/8 to gwint stożkowy BSPT. Oba mają ten sam rozmiar nominalny i tę samą liczbę zwojów na cal, ale różnią się geometrią oraz sposobem uszczelnienia. To właśnie dlatego dwa elementy opisane jako „3/8” mogą nie pasować do siebie bezpośrednio.
| Oznaczenie | Typ gwintu | Sposób uszczelnienia | Typowe zastosowanie | Zamienność |
|---|---|---|---|---|
| G 3/8 | Prosty BSPP | Podkładka, O-ring lub uszczelnienie czołowe | Baterie, filtry, manometry, złączki serwisowe | Tylko z elementem zgodnym z tym samym standardem |
| R 3/8 | Stożkowy BSPT | Uszczelnienie na gwincie, zwykle z pastą, taśmą PTFE lub pakułami | Króćce, zawory, połączenia rurowe | Nie z G bez odpowiedniego adaptera |

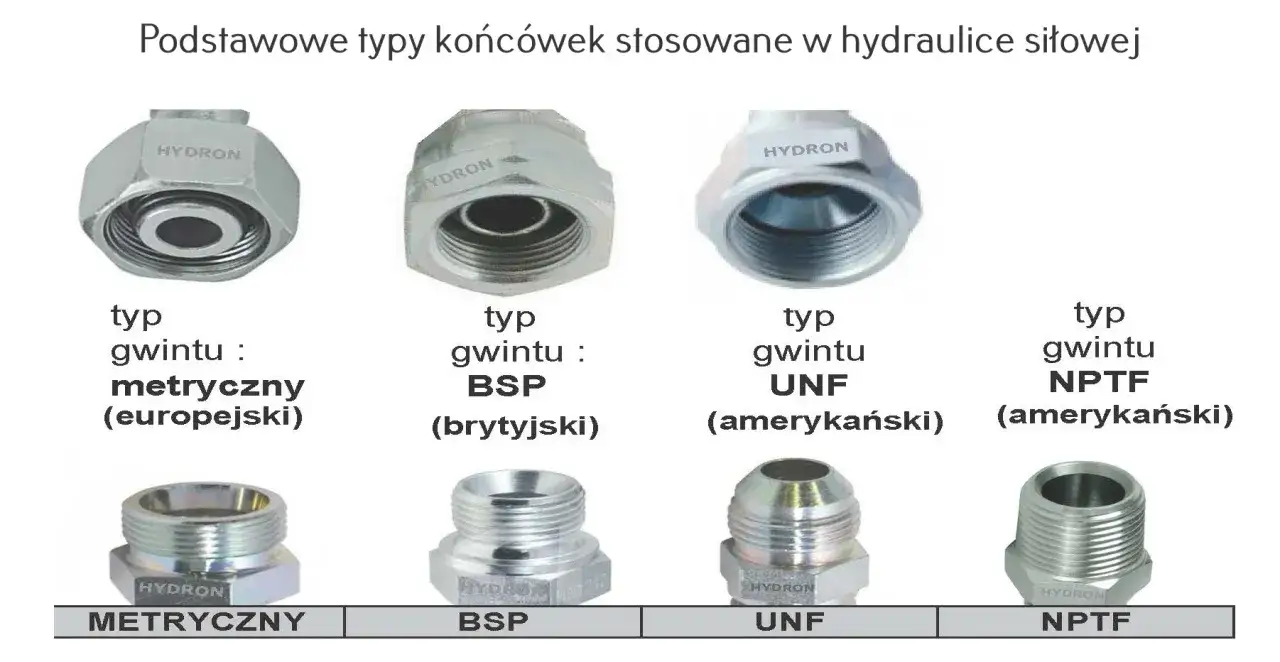

| 3/8 NPT | Stożkowy standard amerykański | Uszczelnienie na gwincie | Osprzęt importowany i urządzenia z rynku USA | Nie jest zamienny z BSP |
W polskich sklepach i hurtowniach często spotkasz jeszcze skróty GZ i GW, czyli odpowiednio gwint zewnętrzny i wewnętrzny. To użyteczne oznaczenie handlowe, ale nie zastępuje informacji o typie standardu. Jeśli widzę tylko „3/8”, sprawdzam, czy chodzi o wersję G, R, Rp albo Rc, bo od tego zależy, czy połączenie będzie szczelne i czy nie trzeba adaptera.
Ten podział jest szczególnie ważny wtedy, gdy łączysz nowy element ze starym osprzętem albo z urządzeniem importowanym. Wtedy drobna różnica między BSP a NPT potrafi zniszczyć uszczelkę, ściąć gwint albo dać nieszczelność, którą trudno później opanować. I właśnie dlatego sama średnica to za mało, jeśli chcesz dobrać część bez ryzyka.
Gdzie gwint 3/8 pojawia się w instalacjach wodnych i wentylacji
W instalacjach wodnych gwint 3/8 spotykam najczęściej tam, gdzie liczy się mały gabaryt i proste serwisowanie. To typowy rozmiar dla baterii, filtrów podzlewozmywakowych, zaworów odcinających, reduktorów ciśnienia, manometrów, odpowietrzników i drobnych złączek montażowych. Nie jest to rozmiar „główny” dla dużych odcinków instalacji, ale bardzo często występuje na końcówkach i w osprzęcie pomocniczym.
W wentylacji i szerzej w HVAC 3/8 pojawia się rzadziej w samych kanałach, a częściej w wyposażeniu serwisowym: przy małych zaworach, układach kondensatu, osuszaczach, czujnikach i połączeniach pomocniczych. Tu ważniejsze od samego rozmiaru bywa to, czy złączka ma pracować na wodzie, powietrzu, czy w zmiennych temperaturach. Dobry dobór materiału i uszczelnienia ma wtedy większe znaczenie niż oszczędzenie kilku milimetrów średnicy.
- W wodzie 3/8 sprawdza się przy małych przepływach i kompaktowej armaturze.
- W HVAC bywa używany w osprzęcie serwisowym i drenażowym.

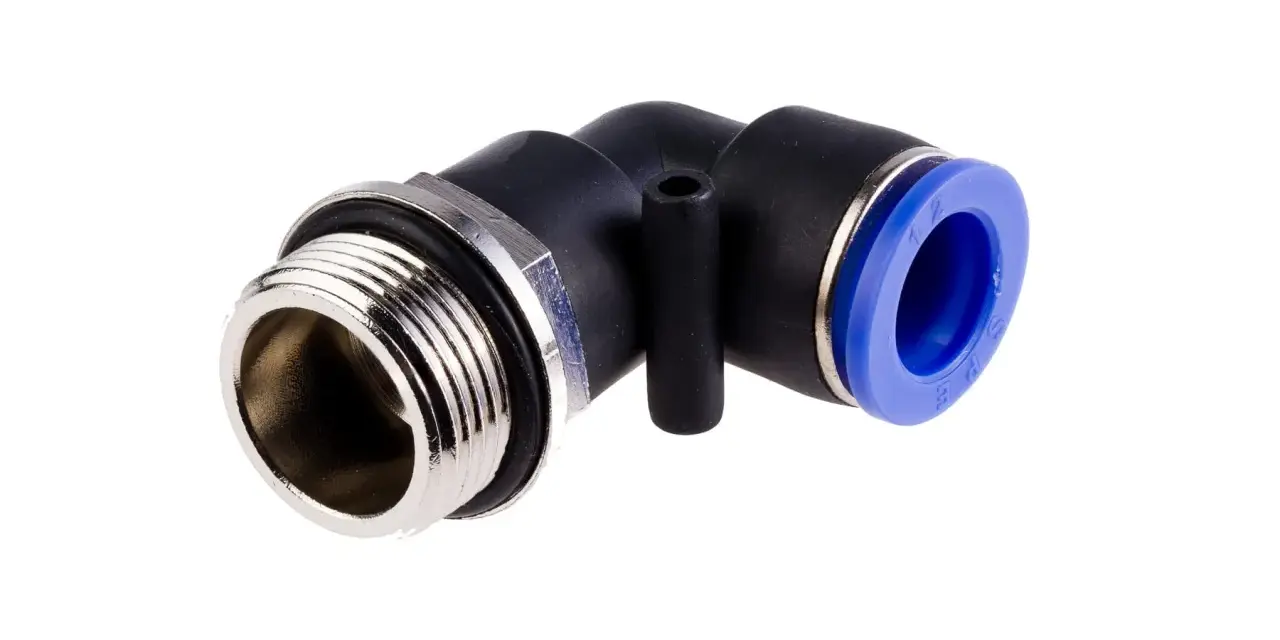

- W pneumatyce pojawia się w złączkach i zaworach pomocniczych.
- W urządzeniach importowanych trzeba szczególnie uważać na BSP kontra NPT.
Gdy znam już zastosowanie, łatwiej mi dobrać nie tylko sam gwint, ale też materiał korpusu, uszczelkę i sposób montażu. A to prowadzi prosto do praktyki, bo właśnie tutaj większość problemów wychodzi dopiero po skręceniu elementów.
Jak dobrać złączkę i uszczelnienie bez zgadywania
Ja zawsze robię to w tej kolejności: najpierw identyfikuję typ gwintu, potem sposób uszczelnienia, a dopiero na końcu materiał i producenta. To prostsze niż walka z przypadkową częścią, która „prawie pasuje”. Przy 3/8 różnica między dobrym a złym doborem zwykle nie jest widoczna na pierwszy rzut oka, tylko wychodzi przy próbie dokręcania albo po pierwszym ciśnieniu w instalacji.
- Sprawdź, czy gwint jest prosty czy stożkowy. Jeżeli połączenie ma płaskie czoło i uszczelkę, zwykle mówimy o G 3/8. Jeśli uszczelnienie ma pracować na gwincie, częściej chodzi o R 3/8.
- Zmierz średnicę zewnętrzną. Dla 3/8 BSP szukaj wartości około 16,66 mm. Sam pomiar nie wystarczy, ale jest dobrym punktem startowym.
- Sprawdź skok. 19 TPI to rozpoznawalny znak tego standardu. Na odcinku 25,4 mm powinno wypaść 19 zwojów.
- Dobierz uszczelnienie do typu gwintu. G zwykle potrzebuje podkładki, O-ringu albo uszczelnienia czołowego, a R najczęściej pracuje z taśmą PTFE, pakułami lub pastą uszczelniającą.
- Uwzględnij medium i warunki pracy. Inaczej dobiera się element do zimnej wody, inaczej do ciepłej instalacji, a jeszcze inaczej do osprzętu HVAC.
Praktyczna zasada jest prosta: nie próbuję ratować złego dopasowania większą ilością taśmy. Jeśli gwint nie zgadza się typem albo skokiem, nadmiar uszczelniacza tylko maskuje problem na chwilę. W instalacjach wodnych i wentylacyjnych lepiej poświęcić kilka minut na identyfikację niż później wracać do nieszczelnego połączenia.
Najczęstsze błędy przy rozpoznawaniu gwintu 3/8
Najwięcej pomyłek widzę wtedy, gdy ktoś patrzy wyłącznie na napis „3/8” i zakłada, że reszta już się zgadza. To zrozumiałe, bo rozmiary calowe są na pierwszy rzut oka mało intuicyjne. Problem w tym, że w praktyce jeden skrót może oznaczać kilka różnych rzeczy, a to wystarcza do zakupu niepasującej złączki.
- Mylenie gwintu rurowego z metrycznym. 3/8 BSP nie jest odpowiednikiem M10 ani żadnego podobnego gwintu metrycznego.
- Ignorowanie skoku. Różnica między 18 a 19 TPI wygląda niewinnie, ale mechanicznie robi dużą różnicę.
- Łączenie BSP z NPT bez adaptera. Na papierze rozmiar bywa podobny, w praktyce profil i uszczelnienie są inne.
- Złe uszczelnienie. Podkładka na gwincie stożkowym albo taśma PTFE na połączeniu, które powinno pracować na O-ringu, to klasyczny przepis na przeciek.
- Dokręcanie na siłę. Stożkowy gwint można łatwo przeciążyć, zwłaszcza gdy element jest mosiężny albo aluminiowy.
W takich sytuacjach zawsze wracam do trzech pytań: jaki to standard, jak ma się uszczelnić i czy ma być prosty, czy stożkowy. Jeśli nie umiem odpowiedzieć na wszystkie trzy, nie zamawiam części „na oko”. To oszczędza więcej czasu niż późniejsza reklamacja.
Zanim zamówisz złączkę 3/8, sprawdź te trzy rzeczy
Przed zakupem patrzę na trzy elementy, które zwykle decydują o sukcesie albo porażce całego połączenia. Po pierwsze, identyfikuję standard: G, R, Rp, Rc albo NPT. Po drugie, sprawdzam sposób uszczelnienia, bo gwint prosty i stożkowy nie pracują tak samo. Po trzecie, oceniam warunki pracy: ciśnienie, temperaturę, medium i dostęp do serwisu.
Jeżeli mam tylko luźny element, biorę suwmiarkę i mierzę średnicę zewnętrzną, a potem przykładam grzebień gwintów albo porównuję skok na odcinku jednego cala. W przypadku 3/8 bardzo często wystarczy jeden wiarygodny pomiar, żeby odróżnić właściwy standard od podobnego, ale niekompatybilnego odpowiednika. Jeśli nadal mam wątpliwość, wybieram adapter zgodny z konkretną normą, a nie produkt opisany wyłącznie rozmiarem handlowym.
To podejście jest zwyczajnie bezpieczniejsze. Przy gwincie 3/8 różnica między poprawnym doborem a błędem bywa mała w milimetrach, ale duża w skutkach: od kapania po całkiem zniszczone połączenie. Właśnie dlatego w instalacjach wodnych i wentylacyjnych bardziej ufam pomiarowi i normie niż samemu napisowi na opakowaniu.
