Jarzmo w budownictwie to po prostu jedna z form podpory mostowej, a nie ozdobny detal czy element na pokaz. Jeśli ktoś pyta, co to jarzmo, w praktyce chodzi najczęściej o pośrednią podporę, która przejmuje obciążenia przęsła i przekazuje je dalej do podłoża. W tym artykule pokazuję definicję, budowę, typowe zastosowania oraz różnice względem podobnych elementów, żeby łatwiej czytać projekty, kosztorysy i opisy robót.
Najważniejsze informacje o jarzmie w budownictwie
- Jarzmo to pośrednia podpora mostowa, a nie cały most ani sam filar.
- Najczęściej spotyka się jarzma palowe i ramowe.
- W skład takiego układu wchodzą zwykle pale lub słupy, kleszcze, zastrzały i kaptur.
- Rozwiązanie jest mocno związane z mostami drewnianymi, obiektami tymczasowymi i starszą terminologią techniczną.
- W dokumentacji łatwo pomylić jarzmo z przyczółkiem, filarem albo palisadą, więc warto znać różnice.
Najkrótsza odpowiedź to pośrednia podpora mostowa
Jarzmo nie jest całym mostem, tylko jednym z jego elementów nośnych. Najprościej widzę je jako układ, który odbiera ciężar przęsła, porządkuje go konstrukcyjnie i przekazuje dalej do gruntu albo dna rzeki.
W praktyce termin pojawia się najczęściej przy mostach drewnianych, obiektach tymczasowych i starszych rozwiązaniach inżynierskich. To ważne rozróżnienie, bo w dokumentacji budowlanej łatwo pomylić jarzmo z filarem albo przyczółkiem, a każdy z tych elementów pełni inną funkcję.
Jeżeli czytasz projekt, patrz przede wszystkim na to, czy mowa o pojedynczej podporze, czy o całym układzie podpór ustawionych pod pomostem. Od tego zależy dalsza interpretacja rysunku i zakres robót.

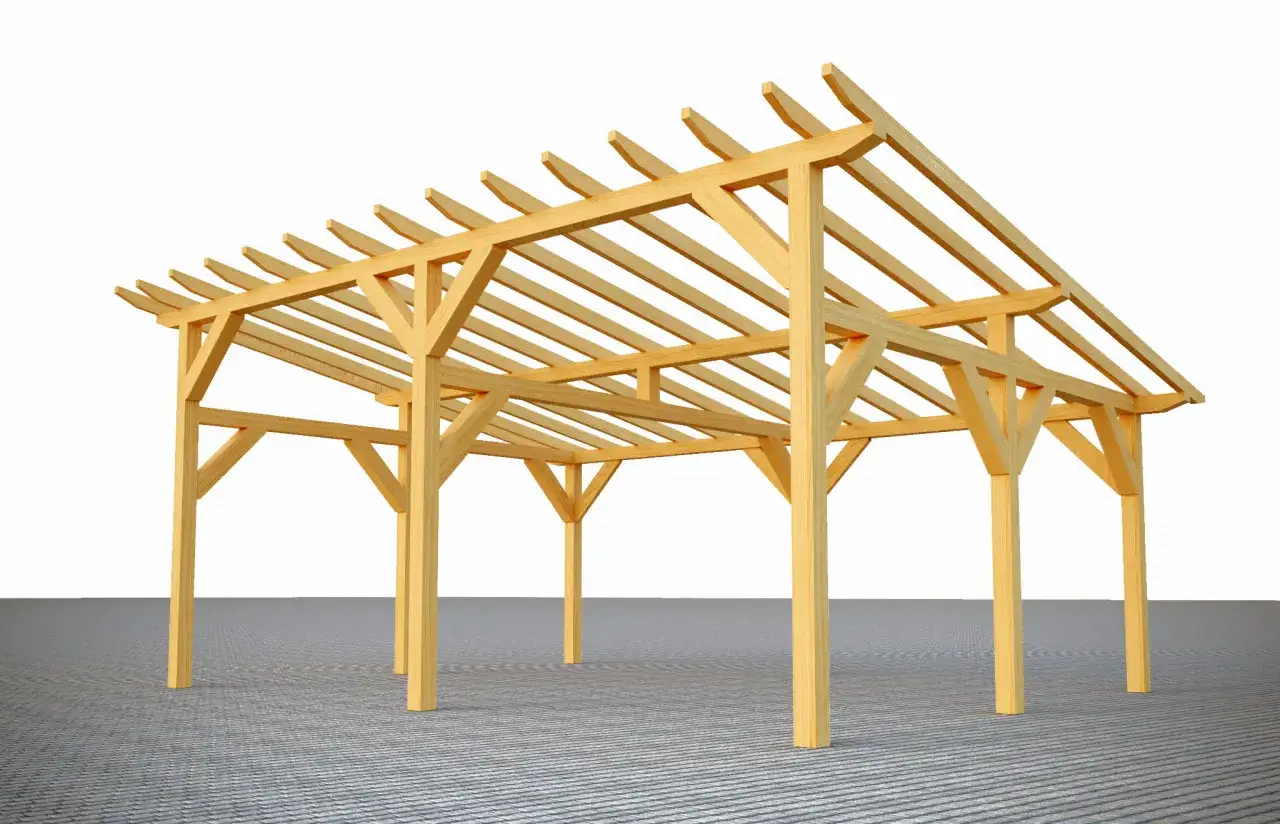

Z czego składa się jarzmo i jak przenosi obciążenia
W najprostszym ujęciu jarzmo tworzą pionowe elementy nośne, usztywnienia i górny element, na którym opiera się pomost. W drewnianych rozwiązaniach liczą się przede wszystkim pale lub słupy, kleszcze, zastrzały i kaptur, czyli górne połączenie przenoszące nacisk z konstrukcji mostu.
| Element | Rola |
|---|---|
| Pale lub słupy | Główne elementy nośne, które przekazują ciężar na grunt |
| Kleszcze | Poziome łączniki spinające elementy i ograniczające ich rozchylenie |
| Zastrzały | Ukośne usztywnienia, które poprawiają stateczność całego układu |
| Kaptur | Górne połączenie i oparcie dla konstrukcji pomostu |
| Podwalina | Dolna belka rozkładająca obciążenie w jarzmie ramowym |
Historycznie i terminologicznie jarzmo kojarzy się przede wszystkim z drewnem. To materiał wygodny w obróbce i dobrze współpracujący z układem kleszczy oraz zastrzałów, ale wymagający większej troski o zabezpieczenie przed wilgocią niż stal czy żelbet. Dlatego w nowocześniejszych obiektach podobną funkcję nośną często przejmują już inne ustroje, choć sama nazwa nadal wraca w opisach mostowych.
Jarzmo palowe
Jarzmo palowe składa się z pali wbitych w jednym rzędzie, zwykle prostopadle do osi mostu. To najbardziej intuicyjny wariant: im lepiej wykonane stężenia i połączenia, tym stabilniej całość pracuje pod obciążeniem.
Przeczytaj również: Umocnienie skarpy kamieniami - Jak zrobić to trwale i bez błędów?
Jarzmo ramowe
Jarzmo ramowe opiera się na słupach ustawionych na podwalinie i podkładkach. W praktyce daje to bardziej ramowy sposób przekazywania sił, przydatny wtedy, gdy nie chcesz opierać wszystkiego wyłącznie na palach.
Gdy rozkładam taki układ na części, najpierw patrzę na to, jak obciążenie schodzi z pomostu do kaptura, potem na usztywnienia, a dopiero na końcu na sam grunt. To właśnie ten ciąg decyduje o tym, czy jarzmo pracuje spokojnie, czy zaczyna się niebezpiecznie odkształcać. Z taką logiką łatwiej przejść do pytania, gdzie to rozwiązanie naprawdę ma sens.
Gdzie takie rozwiązanie ma sens, a kiedy lepiej go nie wybierać
Jarzmo najlepiej sprawdza się tam, gdzie liczy się prosty układ podparcia i możliwość rozłożenia obciążeń na kilka punktów. W praktyce widzę je głównie w mostach drewnianych, obiektach tymczasowych, rekonstrukcjach historycznych i w miejscach, gdzie pełny filar byłby zbyt ciężkim albo zbyt kosztownym rozwiązaniem.
- mosty o mniejszych i średnich rozpiętościach,
- przeprawy tymczasowe lub pomocnicze,
- rekonstrukcje obiektów zabytkowych,
- miejsca, w których prostsza technologia skraca montaż,
- grunty, które lepiej współpracują z palami niż z masywnym filarem.
W starszych opisach technicznych kilka jarzm ustawiano czasem co 1-2 metry, bo dopiero zespół takich podpór tworzył ciąg nośny pod pomost. To nie jest uniwersalna norma projektowa, ale dobry przykład tego, jak bardzo to rozwiązanie zależy od konkretnego obiektu, obciążenia i podłoża.
Ograniczenia są równie ważne jak zalety. Drewno źle znosi długotrwałą wilgoć, woda stojąca i uszkodzenia mechaniczne przyspieszają degradację, a przy intensywnym ruchu lepiej sprawdzają się nowocześniejsze podpory stalowe albo żelbetowe. Gdy projekt wymaga bardzo dużej trwałości i małej obsługi, jarzmo zwykle przestaje być pierwszym wyborem. To prowadzi wprost do porównania z innymi podporami, z którymi ten termin bywa mylony.
Jarzmo a filar, przyczółek i palisada
Na budowie te słowa bywają mieszane, a to rodzi niepotrzebne nieporozumienia. Dla mnie najważniejsze jest to, że jarzmo opisuje cały układ podparcia, a pozostałe terminy częściej odnoszą się do pojedynczych części albo do innej strefy mostu.
| Pojęcie | Co oznacza | Jak odróżnić w praktyce |
|---|---|---|
| Jarzmo | Pośrednia podpora mostowa zbudowana z pali lub ramy | Przenosi ciężar przęsła na grunt i zwykle składa się z kilku elementów |
| Filar | Pojedyncza podpora między przęsłami | Jest bardziej punktowy niż jarzmo i nie musi mieć układu zastrzałów |
| Przyczółek | Skrajna podpora przy nasypie lub brzegu | Opiera koniec mostu i łączy go z terenem |
| Palisada | Rząd pali | Może stanowić część jarzma, ale sama w sobie nie zawsze jest jarzmem |
To rozróżnienie naprawdę ma znaczenie przy czytaniu dokumentacji, bo błędnie nazwany element potrafi prowadzić do złej wyceny, nieporozumień na naradzie albo do źle zamówionych materiałów. Im prostsza konstrukcja na papierze, tym łatwiej pomylić nazwę z funkcją. Żeby nie gubić się w praktyce, trzeba też wiedzieć, na co patrzeć podczas projektowania, remontu i odbioru robót.
Na co zwrócić uwagę w projekcie, remoncie i na budowie
Gdy sprawdzam opis takiego elementu, zaczynam od trzech rzeczy: materiału, usztywnień i kontaktu z wodą lub gruntem. W praktyce to właśnie te punkty najczęściej decydują, czy jarzmo będzie trwałe, czy zacznie pracować niestabilnie i wymagać szybkich napraw.
- czy podano gatunek i jakość drewna albo inny materiał konstrukcyjny,
- czy w projekcie opisano kleszcze, zastrzały i sposób połączeń,
- czy przewidziano ochronę przed wilgocią, korozją i biokorozją,
- czy obciążenia są przekazywane równomiernie na podłoże,
- czy jest dostęp do przeglądów i ewentualnej wymiany uszkodzonych elementów.
Najczęstszy błąd widzę wtedy, gdy ktoś patrzy tylko na samą nośność, a pomija trwałość. W drewnie to szczególnie ryzykowne, bo materiał bywa bardzo dobry konstrukcyjnie, ale przegrywa z zaniedbanym odwodnieniem, stojącą wodą i brakiem konserwacji.
Jeśli dokumentacja jest mało precyzyjna, szukam też informacji o stężeniu wzdłużnym, oparciu kaptura i o tym, jak rozwiązano styk z innymi częściami obiektu. To są detale, które na rysunku wyglądają niepozornie, a w realnym obiekcie robią największą różnicę. Właśnie dlatego warto znać ten termin nie tylko z teorii, ale też z praktyki czytania projektu.
Dlaczego ten termin wciąż warto znać, nawet jeśli nie projektujesz mostów
Jarzmo nie należy do słów, które pojawiają się codziennie, ale gdy już wchodzisz w dokumentację budowlaną, opisy robót albo rozmowę z inżynierem, jego znaczenie szybko przestaje być akademickie. To po prostu nazwa konkretnego układu nośnego, a nie ozdobny termin z dawnej terminologii.
Jeśli pracujesz w budownictwie, nadzorze, kosztorysowaniu albo czytasz starsze opracowania mostowe, rozpoznanie jarzma pomaga od razu zrozumieć, z czym masz do czynienia: z podporą pośrednią, typem posadowienia i sposobem przeniesienia obciążeń. Im szybciej to odczytasz, tym mniej miejsca zostaje na pomyłki przy ocenie projektu i wykonawstwa.
