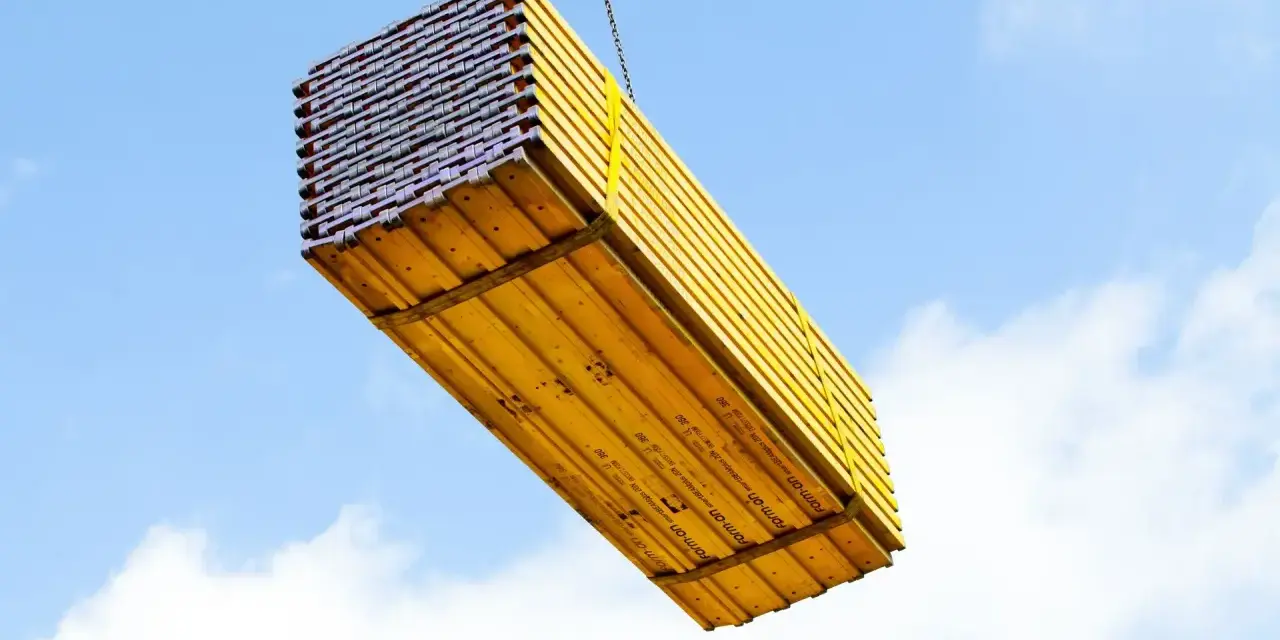

W szalunku liczy się nie tylko płyta, ale też element, który utrzymuje całą geometrię, gdy świeży beton zaczyna naciskać na konstrukcję. W praktyce doki szalunkowe to najczęściej dźwigary szalunkowe typu H20: lekkie, a jednocześnie nośne belki, które podpierają sklejkę i przekazują obciążenie na podpory. Poniżej wyjaśniam, jak działają, gdzie sprawdzają się najlepiej, jak je dobrać i na co uważać przy zakupie lub wynajmie.
Najważniejsze informacje w skrócie
- Najczęściej chodzi o dźwigary szalunkowe H20, czyli belki nośne stosowane w deskowaniu stropów, ścian i podciągów.
- Ich zadaniem jest podtrzymanie poszycia szalunku i przeniesienie ciężaru świeżego betonu na podpory lub inne elementy systemu.
- Popularny przekrój takiej belki to około 8 × 20 cm, a masa zwykle oscyluje wokół 5 kg na metr bieżący.
- Dobór zależy od rozpiętości, parcia mieszanki, rodzaju sklejki i liczby planowanych użyć.
- Przy jednorazowej budowie zwykle wygrywa wynajem, a przy częstych realizacjach zakup zaczyna mieć sens.
- Największe straty wynikają nie z ceny zakupu, tylko z błędnego montażu, wilgoci, uszkodzeń końcówek i mieszania elementów z różnych systemów.
Czym są dźwigary szalunkowe i dlaczego tyle od nich zależy
Najprościej mówiąc, dźwigar szalunkowy to belka nośna w systemie deskowania. Sama nie nadaje betonowi kształtu, ale utrzymuje poszycie w odpowiednim położeniu, dzięki czemu strop, podciąg albo ściana zachowują projektowe wymiary. Dla cieśli szalunkowego to element krytyczny: jeśli belka jest źle dobrana, cała geometria zaczyna „pływać”, a poprawki kosztują czas i pieniądze.
Popularny H20 ma zwykle przekrój około 8 × 20 cm. W dokumentacji Doka dla serii H20 basic podano masę rzędu 4,9-5,2 kg na metr bieżący, dopuszczalną siłę tnącą 11 kN, moment zginający 5 kNm i rozpiętość użytkową około 4,0 m. To są wartości porządkujące skalę pracy, ale nie wolno traktować ich jak uniwersalnej instrukcji dla każdego systemu. W budowie liczy się zawsze cały układ, nie jeden katalogowy parametr.
Z mojego punktu widzenia właśnie tu zaczyna się praktyka, a nie teoria: belka musi pasować do sklejki, podpór i sposobu betonowania. Od tej zgodności zależy tempo prac, jakość powierzchni i bezpieczeństwo ekipy. I dlatego warto od razu zobaczyć, jak taki element pracuje w realnym szalunku.
Jak pracują w szalunku stropowym i ściennym
Podczas betonowania dźwigar podtrzymuje sklejkę albo płytę szalunkową i przyjmuje część parcia świeżej mieszanki. Jak podaje Hünnebeck, rozstaw belek zależy od parcia betonu i od tego, jaką sklejkę zastosowano, więc nie ma jednego układu, który sprawdzi się zawsze i wszędzie. Dwie budowy o podobnej powierzchni mogą wymagać zupełnie innego rozstawu i innej liczby podpór.

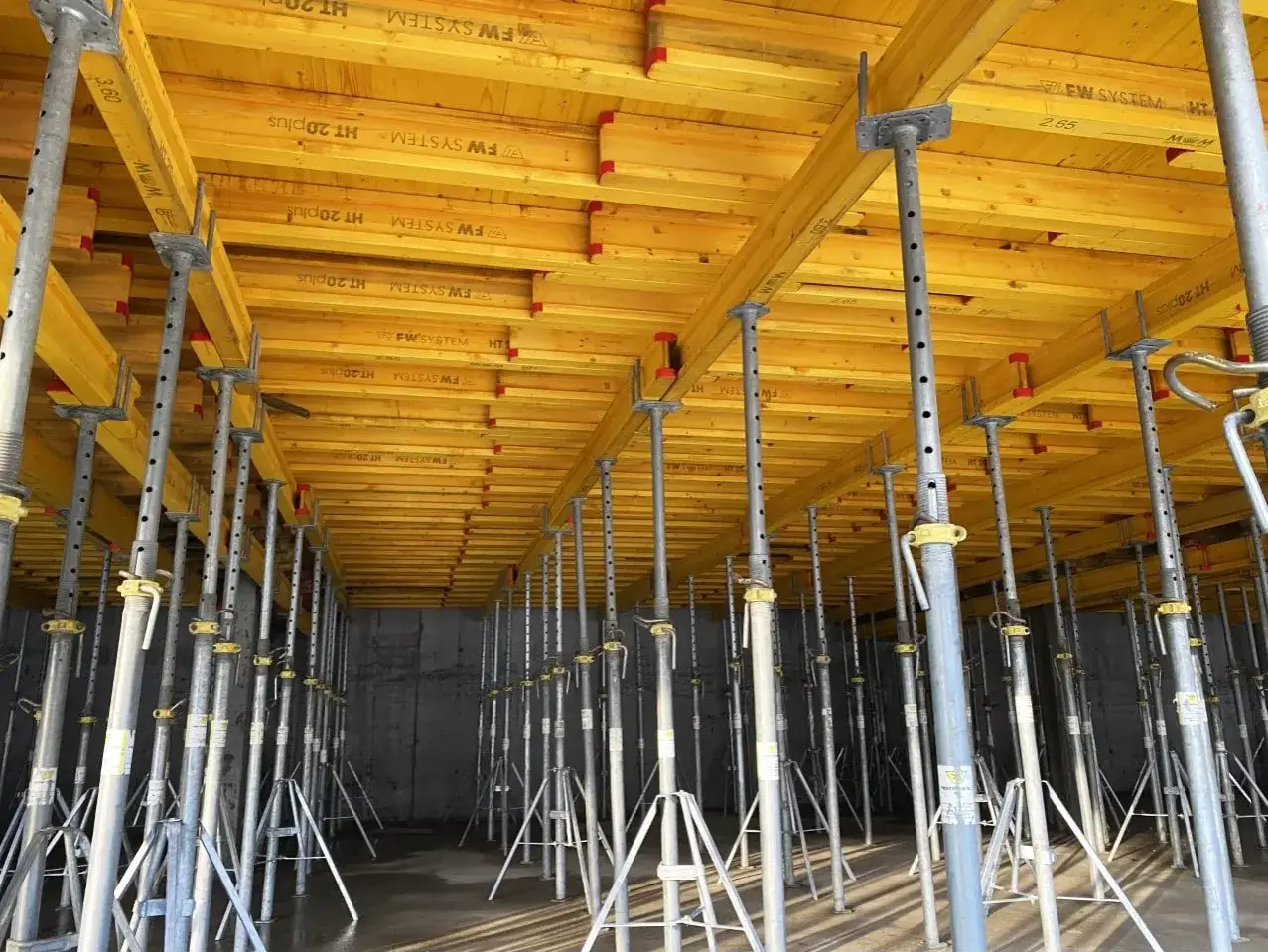

Na stropie belki współpracują z podporami stropowymi, głowicami i trójnogami. W deskowaniu ściennym częściej pracują z ściągami, zaciskami i panelami, które spinają formę po obu stronach. Dzięki temu beton nie rozpycha układu, tylko dojrzewa w ustalonej geometrii. To właśnie dlatego dobrze zaprojektowany system nie musi być przesadnie ciężki, żeby był skuteczny.
Jeżeli konstrukcja ma być powtarzalna, systemowa i szybka w montażu, takie dźwigary są po prostu opłacalne. Gdy inwestycja jest jednorazowa, ważniejsze stają się logistyka, możliwość dalszego wykorzystania i odporność na błędy montażowe. To prowadzi do kolejnego pytania: jakie warianty tych belek spotyka się najczęściej?
Jakie warianty spotkasz najczęściej na budowie
W praktyce najczęściej wybiera się drewniane dźwigary H20, bo dają najlepszy kompromis między wagą, nośnością i ceną. Na rynku pojawiają się też wersje okute, wzmocnione oraz systemy stalowe i aluminiowe. Każdy z tych wariantów ma sens, ale nie każdy w tym samym scenariuszu.
| Wariant | Co daje | Ograniczenia | Kiedy ma największy sens |
|---|---|---|---|
| Drewniany H20 | Lekki, uniwersalny, łatwy do transportu i montażu | Wrażliwszy na zawilgocenie i uszkodzenia końcówek | Większość stropów, domy jednorodzinne, typowe deskowania systemowe |
| Okuty lub wzmocniony | Lepsza trwałość końców i wyższa odporność na częste użycie | Wyższa cena zakupu lub wynajmu | Firmy z dużą rotacją sprzętu i częstym przewożeniem elementów |
| Stalowy | Bardzo wysoka trwałość i duża sztywność | Cięższy i mniej wygodny przy ręcznym montażu | Ciężkie obciążenia, przemysł, powtarzalne duże cykle |
| Aluminiowy | Bardzo lekki i wygodny w przenoszeniu | Zwykle droższy od drewna | Gdy liczy się mobilność i szybkie przestawianie elementów |
W katalogach systemowych długości bywają bardzo różne. W praktyce spotyka się odcinki rzędu 1,80-4,90 m, a w ofercie producentów pojawiają się też warianty dłuższe, nawet do 12,00 m. To ważne, bo długość wpływa nie tylko na rozpiętość, ale też na wagę, transport i liczbę łączeń na budowie. Krótko mówiąc: nie zawsze warto zamawiać dłuższą belkę „na zapas”.
Różnice między wariantami najlepiej widać wtedy, gdy trzeba dobrać belkę do konkretnego zlecenia, a nie do ogólnego opisu z katalogu. I właśnie ten praktyczny wybór jest zwykle najważniejszy.
Jak dobrać belki do konkretnego zlecenia
Ja zawsze zaczynam od trzech rzeczy: rozpiętości, obciążenia i liczby planowanych cykli użycia. Dopiero później patrzę na cenę. To proste podejście chroni przed zakupem elementów, które wyglądają dobrze na fakturze, ale słabo sprawdzają się na budowie.
- Sprawdź rozpiętość i układ podpór. Jeśli strop ma większe przęsła albo nieregularny kształt, belka musi pracować w innym układzie niż przy prostym, małym polu.
- Oceń parcie świeżego betonu. Im większa wysokość betonowania i szybsze tempo wylewania, tym większe wymagania wobec całego systemu.
- Dobierz poszycie. Sklejka szalunkowa, czyli płyta tworząca bezpośrednią powierzchnię dla betonu, musi być zgodna z rozstawem belek i podporami.
- Policz liczbę użyć. Przy jednej inwestycji bardziej opłaca się wynajem, przy wielu powtarzalnych pracach zakup może się zwrócić szybciej.
- Uwzględnij transport i magazynowanie. Belka o masie około 5 kg/mb jest jeszcze wygodna w ręcznym montażu, ale przy większej ilości sztuk logistykę czuć od razu.
W praktyce oznacza to, że nie kupuję „najmocniejszego” wariantu tylko dlatego, że brzmi pewniej. Zbyt ciężki lub zbyt sztywny system potrafi spowolnić ekipę, a w budownictwie czas często kosztuje więcej niż sam materiał. Dlatego dobrze dobrany system to zawsze kompromis między nośnością, wygodą i realną skalą prac.
Skoro już wiadomo, jak wybierać, trzeba jeszcze wiedzieć, czego unikać. Tu właśnie pojawiają się błędy, które najczęściej skracają żywotność całego systemu.
Jakie błędy najczęściej psują szalunek i bezpieczeństwo
Największe straty na budowie rzadko wynikają z jednego spektakularnego błędu. Zwykle to suma małych zaniedbań: wilgoć, uszkodzone końcówki, brak kontroli prostoliniowości, źle dobrany rozstaw i pośpiech przy montażu. W rezultacie element, który mógł pracować przez wiele cykli, trafia do wymiany dużo wcześniej, niż powinien.
- Wiercenie i cięcie bez potrzeby - w dokumentacji Doka przy H20 basic wyraźnie zaznaczono, że nie wolno wiercić otworów ani wkręcać śrub w środnik belki.
- Magazynowanie na mokrym podłożu - drewno chłonie wilgoć, a to zmienia jego parametry i skraca żywotność.
- Mieszanie uszkodzonych i dobrych elementów - jeden słaby egzemplarz potrafi zaburzyć pracę całego fragmentu deskowania.
- Brak kontroli końcówek i połączeń - to tam najczęściej pojawiają się obicia, pęknięcia i luzy.
- Przewymiarowanie „na wszelki wypadek” - zbyt gęsty układ zwiększa koszt i czas montażu, ale nie zawsze poprawia jakość.
Z mojego punktu widzenia najważniejsza jest dyscyplina na wejściu: odbiór, sortowanie i właściwe składowanie. Jeśli te trzy rzeczy są dopilnowane, system pracuje dużo spokojniej i dłużej. A wtedy naturalnie pojawia się pytanie o pieniądze: kupić czy wypożyczyć?
Kiedy bardziej opłaca się wynajem niż zakup
Tu zwykle pada najbardziej przyziemne pytanie: kupić czy wypożyczyć? Przy jednej realizacji najczęściej wygrywa wynajem, bo nie płacisz za magazynowanie, selekcję uszkodzonych sztuk i transport zwrotny. Przy powtarzalnych zleceniach zakup zaczyna mieć sens, zwłaszcza jeśli ekipa pracuje na podobnych stropach i układach deskowania przez większość sezonu.
Na rynku wtórnym trafiają się oferty używanych belek H20 w okolicach 19-21 zł za metr bieżący, ale to tylko orientacja. Cena zmienia się wraz z długością, stanem okuć, marką i tym, czy element był intensywnie eksploatowany na wynajmie. Ja patrzyłbym mniej na samą stawkę, a bardziej na to, czy belki są proste, niepęknięte i kompatybilne z resztą systemu.
Jeżeli wybierasz system do pracy na lata, wlicz też koszt braków, uszkodzeń i wymiany końcówek. To właśnie te drobiazgi najczęściej robią różnicę między zakupem rozsądnym a pozornie tanim. I dlatego przed pierwszym betonowaniem warto zrobić jeszcze jeden, bardzo praktyczny przegląd.
Co dopilnować, zanim belki trafią na strop
Przed betonowaniem sprawdzam zawsze cztery rzeczy: zgodność elementów z projektem, stan techniczny, kompletność akcesoriów i sposób składowania na placu. To brzmi banalnie, ale właśnie tu najczęściej wychodzą niedopatrzenia, które później spowalniają cały front robót. W pracy z betonem nie wygrywa ten, kto ma najwięcej sprzętu, tylko ten, kto ma sprzęt poukładany i przewidywalny.
- Dokumentacja systemu - trzeba wiedzieć, jaki rozstaw, obciążenie i konfigurację dopuszcza producent.
- Stan belki - oglądam końcówki, środnik, okucia i prostoliniowość.
- Kompatybilność - mieszanie różnych systemów bywa możliwe, ale tylko wtedy, gdy naprawdę wiadomo, co się robi.
- Logistyka montażu - im mniej przenoszenia i improwizacji na stropie, tym mniejsze ryzyko błędu.
Jeśli te elementy są pod kontrolą, dźwigary pracują przewidywalnie, a ekipa może skupić się na tempie i jakości, zamiast na gaszeniu problemów. W budownictwie to zwykle właśnie takie drobne decyzje robią największą różnicę.
