Dokładne określenie pojemności zbiornika przydaje się częściej, niż wielu osobom się wydaje: przy zamawianiu materiału, projektowaniu instalacji, doborze izolacji albo sprawdzaniu, czy zbiornik rzeczywiście pomieści zakładany zapas. Samo obliczanie pojemności zbiornika wydaje się proste, ale w praktyce łatwo pomylić wymiary zewnętrzne z wewnętrznymi, zgubić spadek dna albo źle dobrać wzór do kształtu. Poniżej rozkładam ten temat na proste metody, przykłady i błędy, które najczęściej psują wynik.
Najpierw ustal kształt, wymiary wewnętrzne i jednostki, bo to one decydują o wyniku
- Najbezpieczniej liczyć na wymiarach wewnętrznych, a nie zewnętrznych.
- Dla brył prostych wystarczy jeden wzór; dla zbiorników skośnych lub zwężanych lepiej rozbić je na kilka części.
- 1 m3 to 1000 l, więc po obliczeniach zawsze sprawdzam przeliczenie.
- Grubość ścian, wykładzina, izolacja i spadek dna mogą zabrać zauważalną część pojemności.
- Przy nieregularnych kształtach często lepsza jest tabela kalibracyjna niż same wzory.
Najpierw oddziel pojemność geometryczną od użytkowej

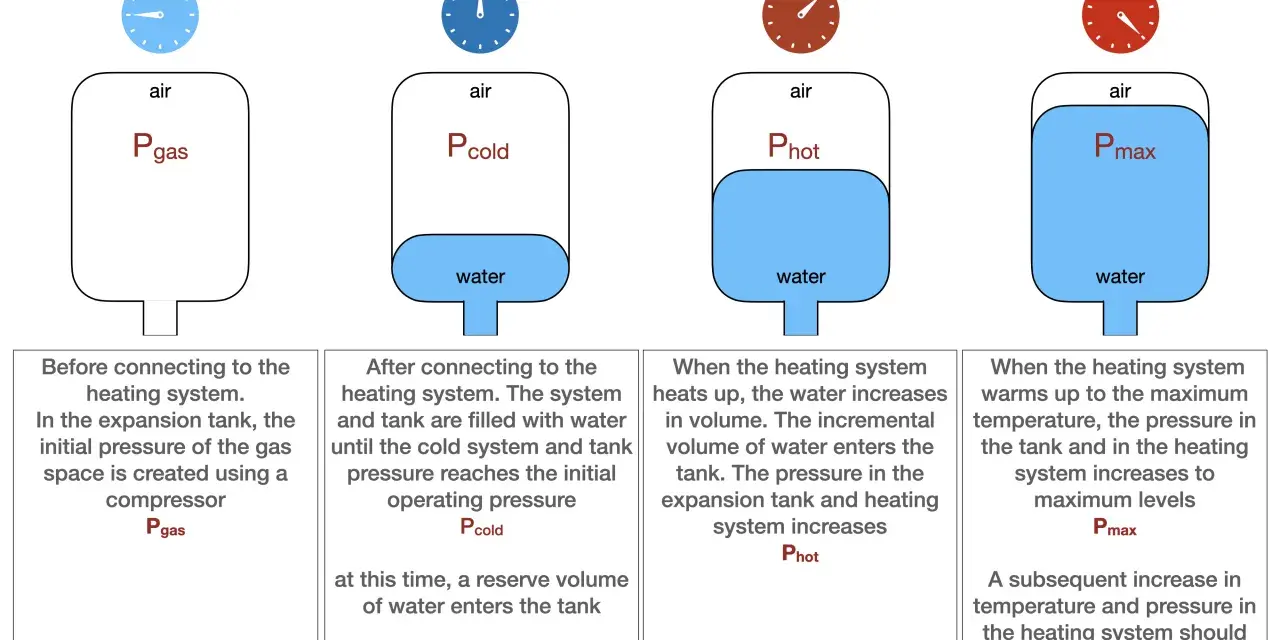

Ja zawsze zaczynam od prostego pytania: czy interesuje mnie pełna objętość bryły, czy tylko to, ile cieczy albo materiału naprawdę da się w niej bezpiecznie wykorzystać. Pojemność geometryczna to wynik „z wzoru”, a pojemność użytkowa uwzględnia już spadek dna, pozostawiony zapas powietrza, osad, króciec ssawny albo przestrzeń technologiczną nad lustrem medium. W zbiornikach budowlanych ta różnica bywa mała w małym zasobniku i bardzo wyraźna w dużym zbiorniku retencyjnym lub przeciwpożarowym.
W praktyce najbardziej mylą trzy rzeczy: wymiar zewnętrzny zamiast wewnętrznego, mieszanie metrów z centymetrami oraz traktowanie każdego zbiornika jak zwykłego walca. Jeśli ściana ma kilka centymetrów grubości, a zbiornik jest niewielki, strata pojemności nie jest kosmetyczna. Ja przy większych komorach sprawdzam też kilka punktów pomiarowych, bo ściany rzadko są idealnie równoległe, a za chwilę pokażę, jak dobrać odpowiedni wzór do kształtu.
Najprostsze wzory dla najczęstszych kształtów
W zbiornikach o regularnej geometrii liczenie jest szybkie, jeśli wymiary są zapisane w tych samych jednostkach. Ja wolę od razu przeliczyć wszystko na metry, bo wtedy wynik wychodzi w m3 i łatwo go zamienić na litry. Bryła obrotowa, czyli kształt powstały przez obrót profilu wokół osi, opisuje wiele zbiorników walcowych i stożkowych, więc te wzory wracają w praktyce bardzo często.
| Kształt | Wzór | Gdzie działa najlepiej | Na co uważać |
|---|---|---|---|
| Prostopadłościan | V = a × b × h | Skrzynie, komory, betonowe zbiorniki o prostych ścianach | Liczy się wymiar wewnętrzny, nie wymiar zewnętrzny |
| Walec | V = πr2h | Zbiorniki cylindryczne, rury magazynowe, beczki techniczne | Promień to połowa średnicy; łatwo tu popełnić błąd o 2× |
| Stożek | V = 1/3 × πr2h | Lejki, silosy, elementy zwężające się ku dołowi | To nie jest wzór dla stożka ściętego |
| Stożek ścięty | V = 1/3 × πh × (R2 + Rr + r2) | Donice techniczne, zbiorniki zbieżne, leje i zasobniki | Trzeba znać oba promienie: górny i dolny |
Jeśli masz średnicę zamiast promienia, dzielisz ją przez dwa. Jeśli masz wymiary w centymetrach, wynik wyjdzie w centymetrach sześciennych, więc dopiero potem zamieniasz go na litry. Tę prostą dyscyplinę naprawdę warto utrzymać, bo większość pomyłek nie wynika ze złej matematyki, tylko z bałaganu w jednostkach.
Dobry przykład: zbiornik walcowy o średnicy 2 m i wysokości 1,5 m ma objętość około 4,71 m3, czyli 4712 l. To już pokazuje, że nawet niewielka zmiana wysokości albo średnicy daje zauważalną różnicę w pojemności. Gdy bryła przestaje być regularna, przechodzę do podziału na segmenty i przekroje.
Jak liczyć zbiorniki ze spadkiem dna albo zwężeniem
W budownictwie i przemyśle rzadko wszystko jest idealnie proste. Dno bywa skośne, ściany lekko zwężone, a zbiornik ma kształt zbliżony do bryły ściętej, nie do czystego walca. W takich sytuacjach najlepiej rozbić obiekt na części albo użyć wzoru dla bryły ściętej, zamiast wciskać go na siłę do jednej formuły.
Jeśli dno opada liniowo w jednym kierunku, najprościej policzyć średnią głębokość i pomnożyć ją przez pole podstawy. Dla prostokątnego zbiornika o długości 4 m, szerokości 2 m, głębokości 1,2 m z jednej strony i 1,0 m z drugiej otrzymasz: 4 × 2 × 1,1 = 8,8 m3. To dokładne rozwiązanie dla liniowego spadku w jednej osi, a nie tylko przybliżenie.
Gdy geometria jest bardziej złożona, w tle stoi całka oznaczona, ale na budowie zwykle sprowadza się to do podziału na przekroje i metody trapezów. Zamiast jednego dużego wzoru liczę kilka kolejnych warstw, wyznaczam pole przekroju na każdej wysokości i sumuję przybliżone objętości między nimi. To rozwiązanie jest mniej eleganckie niż klasyczna formuła, ale przy nieregularnym zbiorniku często daje lepszy wynik niż „idealny” wzór użyty do złej bryły.
W takich przypadkach najważniejsze jest jedno: jeśli zbiornik zwęża się równomiernie ku górze albo ku dołowi, traktuję go jak stożek ścięty albo ostrosłup ścięty. Potem sprawdzam jeszcze, czy nie ma strefy martwej, przelewu albo innego elementu, który zabiera miejsce użytkowe. A kiedy kształt mamy już rozpisany, trzeba jeszcze sprawdzić, ile pojemności zabiera sama konstrukcja.
Grubość ścian i materiał potrafią zmienić wynik bardziej, niż się wydaje
W zbiornikach stalowych, betonowych i z tworzyw sztucznych nie wystarczy znać wymiarów z dokumentacji zewnętrznej. Liczy się to, ile miejsca zostaje wewnątrz po odjęciu ścian, wykładziny, izolacji i ewentualnych usztywnień. Ja przy takich obliczeniach zawsze sprawdzam, czy projektant podał wymiary netto, czy brutto, bo to podstawowa różnica między pojemnością „na papierze” a pojemnością realną.
| Materiał lub rozwiązanie | Co zmniejsza pojemność | Praktyczny komentarz |
|---|---|---|
| Stal | Grubość blachy, żebra, spawy, króćce | Przy małych zbiornikach kilka milimetrów robi odczuwalną różnicę |
| Żelbet | Ściany, płyta denna, otulina, warstwy uszczelniające | W obiekcie budowlanym pojemność użytkowa bywa niższa niż wynika z wymiarów zewnętrznych |
| Tworzywo | Ścianki, zaokrąglenia, wzmocnienia | Warto uważać na producentów podających pojemność nominalną bez osprzętu |
| Laminat lub GRP | Warstwy konstrukcyjne i powłoki wewnętrzne | Powłoka ochronna jest dobra dla trwałości, ale zabiera część przestrzeni |
Prosty przykład pokazuje skalę problemu. Zbiornik prostokątny o wymiarach zewnętrznych 2,00 × 1,50 × 1,20 m ma 3,6 m3 objętości geometrycznej. Jeśli od wewnątrz zastosujesz 3 cm okładziny na wszystkich ścianach, dnie i stropie, wymiary użytkowe spadną do 1,94 × 1,44 × 1,14 m, a pojemność do około 3,18 m3. To oznacza stratę ponad 415 l, więc przy większej liczbie zbiorników różnica szybko przestaje być teoretyczna.

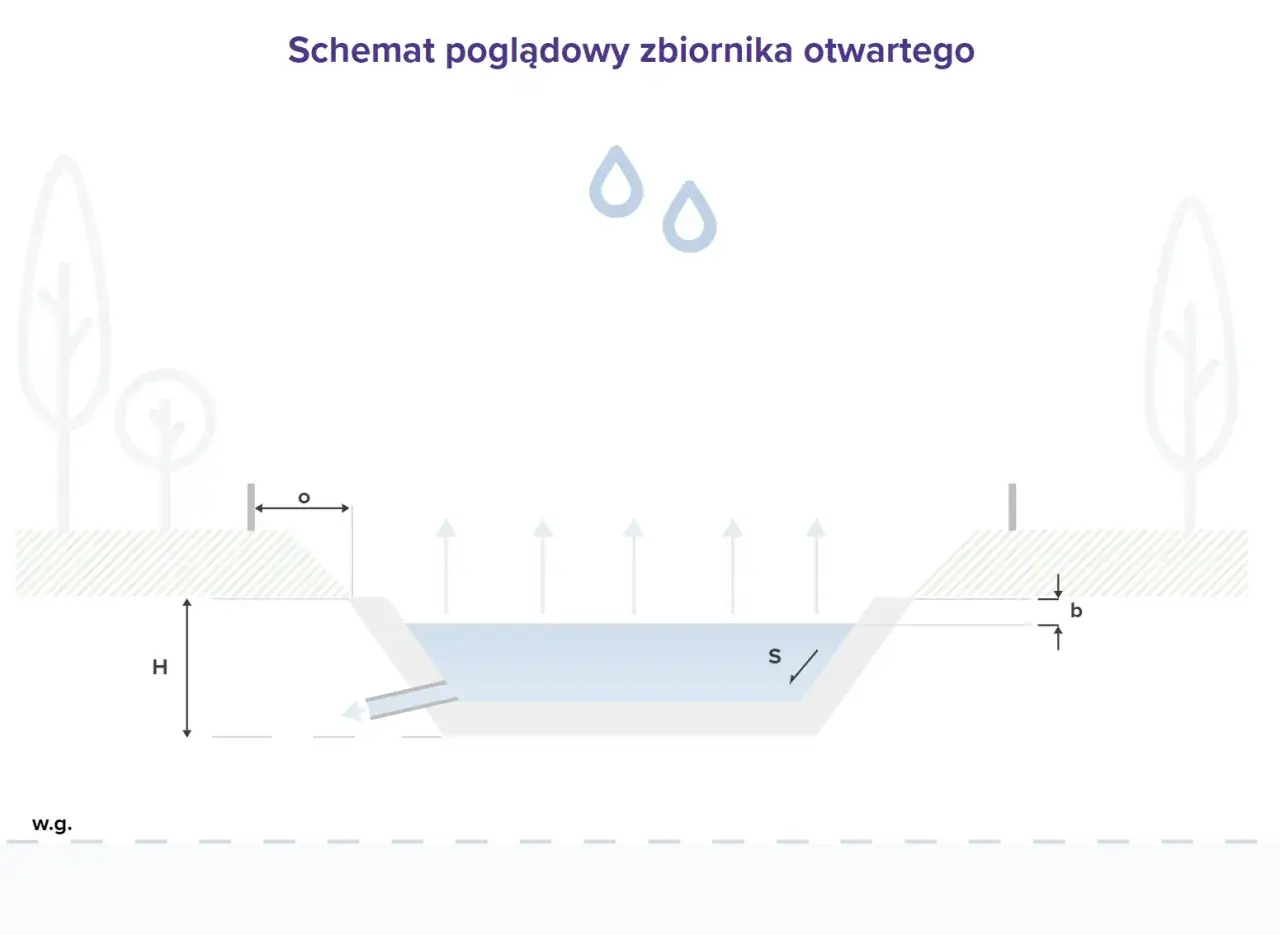

Jeśli to zbiornik otwarty, skala będzie trochę mniejsza, bo nie odejmuje się warstwy od pokrywy. Zasada jednak zostaje taka sama: przy doborze materiałów nie patrzę tylko na trwałość czy odporność chemiczną, ale też na to, czy powłoka ochronna, izolacja termiczna albo wkładka uszczelniająca nie zabierze zbyt dużo przestrzeni użytkowej. Po stronie błędów zwykle widać już, dlaczego sam wzór nie wystarcza.
Najczęstsze błędy, które psują obliczenia na budowie
W praktyce pomyłki są bardzo podobne niezależnie od tego, czy liczę zbiornik na wodę, paliwo, kruszywo czy mieszankę technologiczną. Najczęściej problem nie leży w samym wzorze, tylko w tym, jak został zasilony danymi.
- Mierzenie wymiarów zewnętrznych zamiast wewnętrznych.
- Mieszanie centymetrów, metrów i litrów w jednym działaniu.
- Użycie wzoru dla walca tam, gdzie zbiornik ma stożkowy denny lejek.
- Zaokrąglanie każdego etapu obliczeń zamiast dopiero końcowego wyniku.
- Pomijanie spadku dna, osadu, strefy martwej i zapasu technologicznego.
- Zakładanie, że producent podaje pojemność użytkową, choć często podaje pojemność nominalną.
Najbardziej kosztowny błąd widzę zwykle przy planowaniu zamówień materiału lub mediów. Ktoś liczy samą geometrię, a potem okazuje się, że realnie dostępna objętość jest mniejsza o kilka, czasem kilkanaście procent. Jeżeli stawką jest ilość betonu, wody technologicznej albo paliwa, taki rozjazd nie jest detalem.
Dobrą praktyką jest też sprawdzenie, czy zbiornik ma elementy, które zajmują miejsce wewnątrz: przelewy, wzmocnienia, przewody, pływaki, mieszadła lub kosze ssawne. Te komponenty nie zawsze mocno zmniejszają pojemność geometryczną, ale potrafią ograniczyć pojemność roboczą i to właśnie ta druga bywa ważniejsza. Właśnie dlatego często sięgam po tabelę pojemności albo krótki pomiar kontrolny.
Kiedy lepiej oprzeć się na tabeli producenta niż na samym wzorze
Przy prostych bryłach wzór wystarczy. Przy zbiornikach nieregularnych, spawanych na zamówienie albo złożonych z kilku stref warto jednak sięgnąć po tabelę kalibracyjną, rysunek wykonawczy albo pomiar geodezyjny. To rozwiązanie jest wolniejsze, ale w praktyce daje wynik, który lepiej odpowiada rzeczywistemu obiektowi.
Ja szczególnie ufam tabelom pojemności wtedy, gdy zbiornik ma zaokrąglone naroża, wypukłe dennice, nieregularne dno albo zmienny przekrój pionowy. W takich przypadkach jeden wzór upraszcza sprawę zbyt mocno, a błąd potrafi narastać wraz z wysokością napełnienia. Jeśli pojemność ma znaczenie dla rozliczeń, bezpieczeństwa albo projektu instalacji, lepiej zainwestować chwilę w dokładniejszy opis bryły niż później poprawiać cały układ.
To samo dotyczy sytuacji, gdy zbiornik jest już zamontowany i nie ma łatwego dostępu do wszystkich wymiarów. Wtedy praktykuje się pomiar poziomów napełnienia, odczyt z czujnika i późniejsze przeliczenie na objętość z wykorzystaniem tabel lub aproksymacji. Taki sposób bywa znacznie bardziej użyteczny niż teoretyczny wzór, który nie uwzględnia realnych odchyłek wykonawczych, dlatego warto zamknąć całość krótkim schematem działania.
Praktyczny schemat, który pomaga mi zamknąć obliczenia bez zgadywania
- Spisuję wymiary wewnętrzne, a nie katalogowe zewnętrzne.
- Ustalam, czy zbiornik jest prosty, zwężany, czy ma spadek dna.
- Dobieram wzór albo dzielę bryłę na segmenty.
- Po obliczeniu sprawdzam przeliczenie na litry i porównuję z danymi technicznymi.
- Jeśli wynik ma znaczenie wykonawcze, weryfikuję go jeszcze raz na rysunku lub tabeli pojemności.
Jeśli trzymasz się takiego porządku, liczenie pojemności przestaje być zgadywaniem. W prostych zbiornikach wystarczy wzór, a w bardziej złożonych obiektach lepszy wynik daje podział na segmenty, tabela kalibracyjna albo pomiar przekrojów. To podejście najczęściej oszczędza materiał, czas i poprawki na etapie wykonania.
