Wąż odciągowy - jak dobrać go do odpylania i wentylacji?

Dobry przewód odciągowy decyduje o tym, czy pył, trociny, opary lub ciepłe powietrze rzeczywiście trafiają tam, gdzie powinny, czy tylko krążą po instalacji i obciążają wentylator. W tym tekście wyjaśniam, czym jest wąż odciągowy, jak dobrać go do odpylania i wentylacji oraz na co uważać przy montażu, żeby nie kupić elementu, który wygląda dobrze tylko na papierze. Pokażę też, kiedy elastyczny odcinek ma sens, a kiedy lepiej postawić na inne rozwiązanie.

Czym jest i gdzie sprawdza się najlepiej

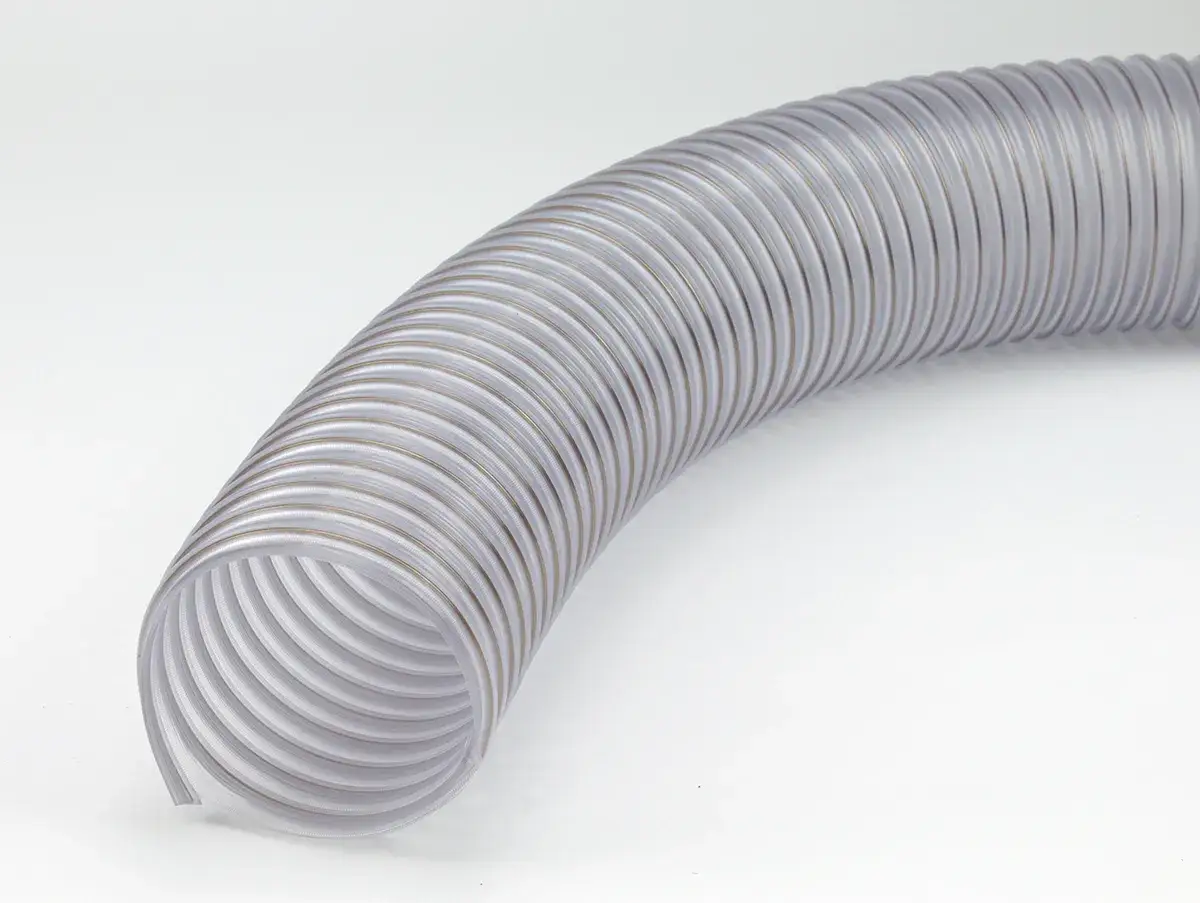

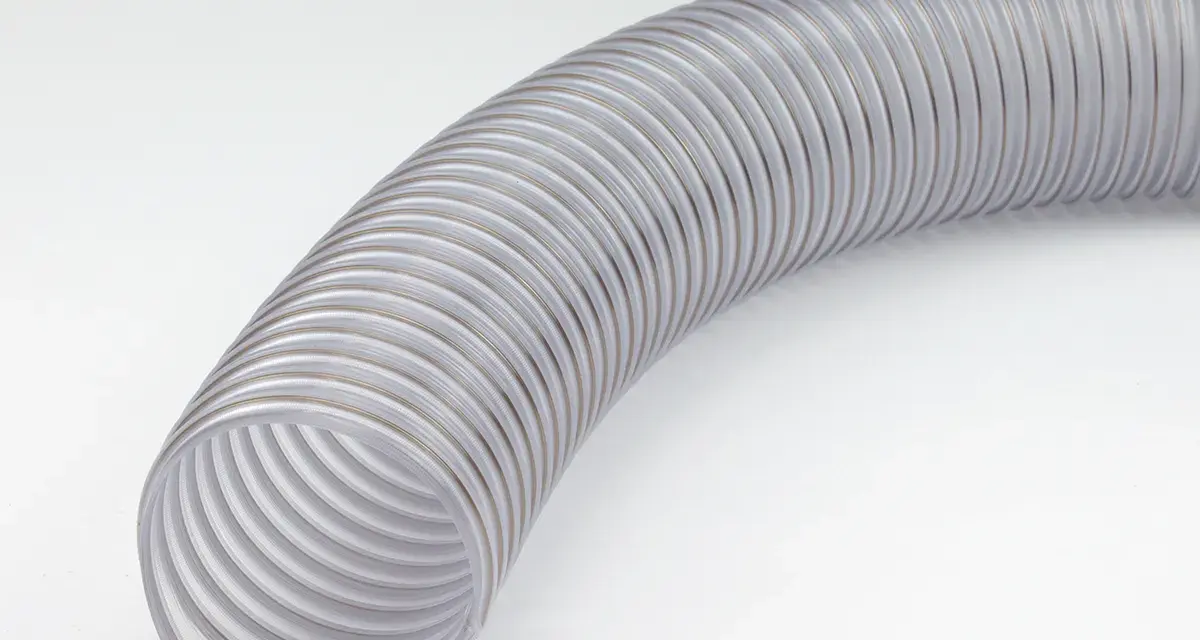

To elastyczny przewód stosowany głównie po stronie ssawnej instalacji, czyli tam, gdzie wentylator albo odpylacz zasysa medium. W praktyce służy do odprowadzania pyłu, trocin, drobnych cząstek, dymów technologicznych, lekkich oparów i czasem ciepłego powietrza. Jego największa zaleta jest prosta: pozwala podłączyć maszynę w miejscu, w którym sztywna rura byłaby zbyt kłopotliwa albo zwyczajnie niewygodna.

Nie traktuję jednak takiego przewodu jak uniwersalnego rozwiązania do wszystkiego. W instalacjach wodnych potrzebne są inne parametry: odporność na ciśnienie cieczy, szczelność połączeń, często także inna odporność chemiczna. W systemach odpylania i wentylacji liczą się natomiast podciśnienie, giętkość, ścieranie i temperatura pracy. To właśnie dlatego ten sam produkt, który świetnie działa przy odciągu trocin, może okazać się zupełnie nietrafiony przy wodzie pod ciśnieniem.

W praktyce najlepiej sprawdza się tam, gdzie trzeba połączyć ruchomą maszynę, stanowisko robocze albo krótki elastyczny odcinek z bardziej stałą siecią kanałów. Gdy instalacja jest długa i niemal niezmienna, zwykle lepszy jest układ oparty głównie na sztywnych kanałach, a elastyczny odcinek zostaje tylko tam, gdzie naprawdę jest potrzebny. To prowadzi wprost do najważniejszego pytania: jak dobrać parametry, żeby przewód nie ograniczał całego układu.

Jak dobrać średnicę, temperaturę i odporność

Najczęstszy błąd polega na tym, że ktoś patrzy tylko na to, czy przewód „pasuje na oko”. Ja zawsze zaczynam od trzech rzeczy: średnicy, temperatury i charakteru zanieczyszczeń. Dopiero potem patrzę na długość odcinka, sposób prowadzenia i to, czy instalacja ma pracować w trybie ssawnym, czy również w lekkim nadciśnieniu.

Średnica i przepływ

Średnica ma bezpośredni wpływ na to, jak zachowuje się cały układ. Zbyt mała zwiększa opory przepływu, więc wentylator musi pracować ciężej, a w skrajnym przypadku pył zaczyna osiadać w przewodzie. Zbyt duża obniża prędkość powietrza i transport zanieczyszczeń robi się mniej skuteczny. Na rynku spotyka się bardzo szeroki zakres średnic, od około DN 40 do DN 500, ale w konkretnym warsztacie liczy się nie zakres katalogowy, tylko dopasowanie do maszyny i wydajności odciągu.

Temperatura i rodzaj medium

Do zwykłej wentylacji lub odpylania zimnego i umiarkowanie ciepłego powietrza wystarczą lżejsze konstrukcje z tworzyw sztucznych. Przy gorętszym medium trzeba już patrzeć na zupełnie inne wersje, bo część materiałów mięknie, traci szczelność albo zaczyna się odkształcać. W praktyce spotyka się przewody poliuretanowe pracujące w przybliżeniu w zakresie od -35 do +85°C, a w zastosowaniach do gorącego powietrza lub dymów także rozwiązania tkaninowe czy silikonowe, które w zależności od modelu wytrzymują znacznie wyższe temperatury, nawet około +210°C.

Przeczytaj również: Kratki wentylacyjne prostokątne wymiary - Jak uniknąć błędów?

Podciśnienie, ścieranie i giętkość

To właśnie tu ujawnia się różnica między tanim kompromisem a sensownym wyborem. Gęstsza spirala lub mocniejsze zbrojenie poprawiają odporność na zapadanie się przewodu pod podciśnieniem, ale zwykle zmniejszają giętkość. Cienkościenne wersje łatwiej ułożyć w ciasnej przestrzeni, lecz szybciej zużywają się przy materiałach ściernych. W odpylaniu drewna, pyłu mineralnego czy innych agresywnych zanieczyszczeń ta różnica ma duże znaczenie, bo słaby odcinek staje się najszybciej zużywającym się elementem całej instalacji.

Jeżeli połączenie ma pracować w ruchu, warto szukać balansu, a nie absolutnej skrajności: nie najmiększego, nie najtwardszego, tylko takiego, który zniesie warunki pracy bez ciągłych załamań i bez nadmiernego oporu dla przepływu. Gdy te trzy parametry są już ustawione, można przejść do wyboru konkretnego materiału i konstrukcji.

Z czego się go robi i kiedy który wariant ma sens

Na pierwszy rzut oka podobne przewody potrafią pracować zupełnie inaczej. Różni je materiał, typ zbrojenia, odporność na ścieranie, zachowanie w temperaturze i to, czy nadają się do pyłów łatwopalnych. Poniższe zestawienie pokazuje, jak patrzeć na najpopularniejsze rozwiązania bez marketingowych uproszczeń.

Wybór materiału warto czytać razem z warunkami pracy. Jeśli masz dużo pyłu i długie odcinki, odporność na ścieranie bywa ważniejsza niż sama miękkość przewodu. Jeśli instalacja pracuje przy ciepłym powietrzu, priorytetem staje się stabilność temperaturowa. A jeśli w układzie pojawia się pył łatwopalny, wersja antystatyczna i uziemienie przestają być dodatkiem, a stają się podstawowym wymaganiem.

Właśnie dlatego tak często odradzam kupowanie „czegokolwiek odciągowego”, bo pozornie podobne produkty różnią się detalami, które w eksploatacji robią największą różnicę. Skoro wiadomo już, co wybrać, warto zobaczyć, jakich błędów przy montażu nie popełniać.

Jakich błędów montażowych unikać

Najwięcej problemów nie bierze się z samego produktu, tylko z jego złego użycia. Nawet dobry przewód można zniszczyć w kilka tygodni, jeśli instalacja jest prowadzona pod naprężeniem, ma zbyt wiele ostrych łuków albo została dobrana bez uwzględnienia oporów przepływu.

• Zbyt mała średnica powoduje wzrost oporów i osłabia wydajność całego układu.
• Za długi elastyczny odcinek zwiększa straty ciśnienia i podnosi ryzyko odkładania się pyłu.
• Ostre załamania i skręcenia szybko niszczą ściankę oraz zbrojenie.
• Brak uziemienia w wersjach antystatycznych odbiera sens całemu rozwiązaniu.
• Mieszanie funkcji to zły pomysł: przewód do odciągu nie zastępuje przewodu wodnego i odwrotnie.
• Źle dobrane obejmy potrafią przetrzeć materiał dokładnie w miejscu połączenia.

W praktyce często widzę jeszcze jeden błąd: ktoś chce „uratować” instalację elastycznym odcinkiem, który ma pokryć za dużo odległości. To zwykle kończy się nie wygodą, tylko utratą wydajności. Lepiej zostawić elastyczność tam, gdzie naprawdę jest potrzebna, a resztę prowadzić stabilnymi kanałami. Taki układ pracuje ciszej, czyściej i dłużej.

Jak utrzymać drożność i żywotność instalacji

Jeśli przewód ma działać przez dłuższy czas, trzeba go traktować jak element eksploatacyjny, a nie część „na stałe”. Regularna kontrola jest prostsza niż późniejsza awaria, bo zużycie zwykle zaczyna się od drobiazgów: przetarcia na łuku, drobnych pęknięć przy obejmie albo osłabienia spirali.

• Sprawdzaj miejsca największego zgięcia, bo tam zużycie pojawia się najszybciej.
• Kontroluj, czy przewód nie pracuje pod naprężeniem własnym lub ciężarem zawieszenia.
• Usuwaj osady i zatory, zanim ograniczą przekrój przepływu.
• Oglądaj zbrojenie i ścianki po pracy z materiałem ściernym.
• Wymieniaj odcinek, gdy traci szczelność, robi się sztywny albo zaczyna się deformować.

To jest też moment, w którym opłaca się pomyśleć o całej instalacji, a nie tylko o jednym elemencie. Jeżeli przewód zużywa się podejrzanie szybko, przyczyna może leżeć w źle poprowadzonym kanale, zbyt agresywnym medium albo źle dobranym wentylatorze. Sam materiał nie rozwiąże problemu, jeśli układ od początku pracuje poza swoimi parametrami.

Co sprawdzić przed zakupem do warsztatu, hali lub wentylacji

Przed zamówieniem dobrze jest przejść przez prostą listę kontrolną. Nie wymaga to skomplikowanych obliczeń, ale pozwala uniknąć najdroższych pomyłek.

• Co będzie transportowane - pył, trociny, dym, ciepłe powietrze czy mieszanka zanieczyszczeń.
• Jaka jest temperatura pracy - od tego zależy, czy wystarczy standardowy materiał, czy potrzebna będzie konstrukcja do gorącego powietrza.
• Jakie jest podciśnienie i przepływ - zbyt słaby przewód może się zapadać, a zbyt wąski zdusi instalację.
• Czy potrzebna jest wersja antystatyczna lub trudnopalna - szczególnie przy pyłach drobnych i łatwopalnych.
• Jak będzie prowadzony montaż - łuki, obejmy, długość i miejsce pracy mają znaczenie większe, niż się wydaje.
• Czy to na pewno rozwiązanie do wentylacji, a nie do cieczy - w instalacjach wodnych obowiązują inne wymagania niż przy odciągu powietrza.

Jeżeli mam wskazać jedną zasadę, która najczęściej oszczędza pieniądze i nerwy, brzmi ona tak: dobieraj przewód do warunków pracy, a nie do samej średnicy przyłącza. W dobrze zaprojektowanej instalacji elastyczny odcinek pomaga, a nie ogranicza. I właśnie o to chodzi przy wyborze odciągu do warsztatu, hali czy systemu wentylacyjnego.
