Trójnik Y to kształtka, która rozdziela albo łączy strumień medium pod łagodnym kątem, dzięki czemu instalacja pracuje spokojniej niż przy ostrych załamaniach. W praktyce trafia przede wszystkim do wentylacji, rekuperacji, odciągów i części instalacji odprowadzających wodę, gdzie liczy się mniejszy opór przepływu, łatwiejszy montaż i mniejsze ryzyko problemów eksploatacyjnych. Poniżej wyjaśniam, kiedy taki element ma sens, czym różni się od zwykłego trójnika i jak dobrać go bez kosztownych przeróbek.
Najważniejsze informacje o trójniku typu Y
- Najczęściej stosuje się go tam, gdzie przepływ powinien być możliwie łagodny, czyli w wentylacji, rekuperacji, odciągach i kanalizacji grawitacyjnej.
- W instalacjach wodnych pod ciśnieniem nie jest to pierwszy wybór; częściej sprawdza się w odpływach, skroplinach i odgałęzieniach o spokojnym przepływie.
- Kąt 45° zwykle daje lepszy przepływ niż 90°, ale wymaga trochę więcej miejsca i dokładniejszego planowania trasy.
- Materiał ma znaczenie: w wentylacji dominuje stal ocynkowana, a w kanalizacji tworzywa, takie jak PP, PVC lub PE.
- Dobór średnicy i szczelności jest równie ważny jak sam kształt elementu, bo źle dobrany rozmiar szybko generuje hałas, straty ciśnienia albo cofki.
Czym jest trójnik typu Y i po co się go stosuje

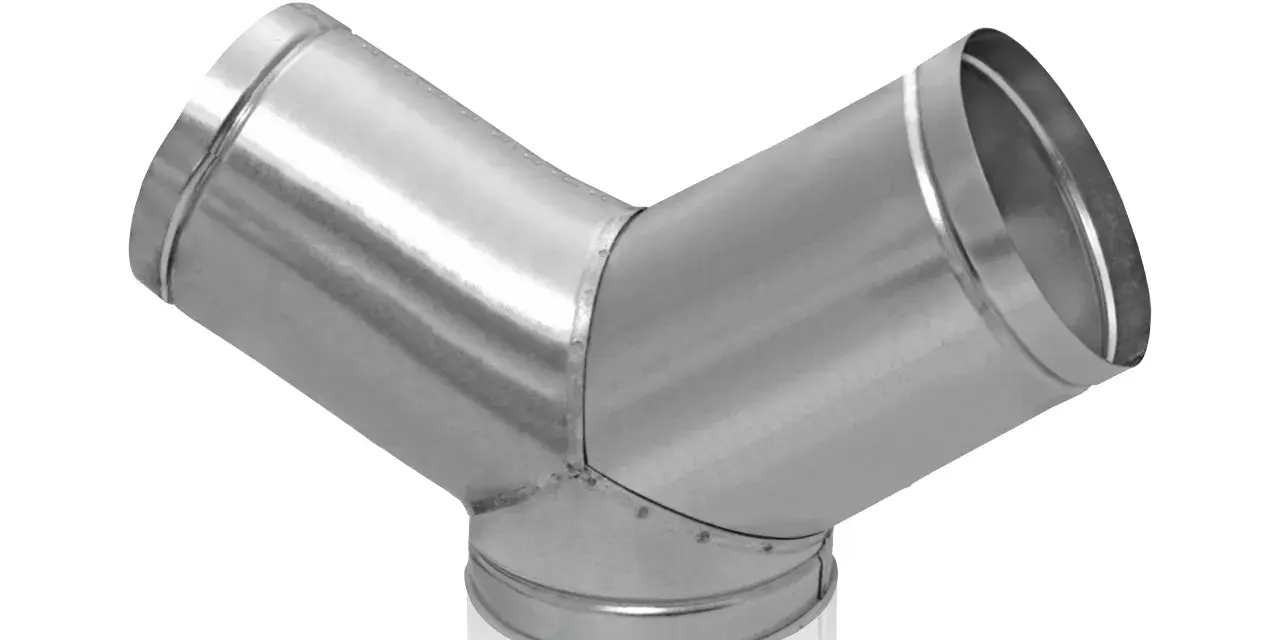

To kształtka rozgałęziająca, w której odgałęzienie wychodzi pod kątem, a nie prostopadle do przewodu głównego. Taka geometria pozwala prowadzić medium łagodniej, bez gwałtownego „zderzenia” strumieni. W efekcie instalacja ma mniejsze opory, a przepływ jest stabilniejszy i mniej hałaśliwy.
W branży spotkasz też określenia trójnik orłowy albo portkowy. Nazwy są różne, ale sens pozostaje ten sam: chodzi o rozdzielenie przepływu w sposób bardziej płynny niż w klasycznym trójniku T. Ja najczęściej widzę taki element w układach wentylacyjnych i kanalizacyjnych, bo tam geometria naprawdę robi różnicę.
W instalacjach wodnych trzeba jednak rozróżnić dwa światy. Jeśli mówimy o zasilaniu wodą pod ciśnieniem, ten element nie zawsze jest optymalny. Jeśli chodzi o odpływ, skropliny, kanalizację grawitacyjną albo rozprowadzenie powietrza, trójnik typu Y zwykle ma dużo więcej sensu. To rozróżnienie prowadzi wprost do pytania, gdzie ten element sprawdza się najlepiej, a gdzie tylko pozornie wygląda dobrze.
Gdzie ma sens w instalacjach wodnych, a gdzie lepiej wybrać inny element
Najbardziej praktyczne zastosowanie to miejsca, w których medium powinno przepływać możliwie bez zakłóceń. W kanalizacji i wentylacji taki element pomaga ograniczyć turbulencje, a w odprowadzeniu skroplin zmniejsza ryzyko zalegania osadów. W prostych układach grawitacyjnych to często lepszy wybór niż ostre rozgałęzienie.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Wentylacja mechaniczna | Trójnik typu Y | Łagodniej dzieli strumień powietrza i zwykle daje mniejsze straty ciśnienia. |
| Kanalizacja grawitacyjna | Trójnik skośny 45° | Pomaga utrzymać płynniejszy spływ i ogranicza ryzyko zatorów na poziomych odcinkach. |
| Odciąg trocin lub pyłu | Trójnik Y z blachy ocynkowanej | Ułatwia rozdział powietrza i jest zgodny z typową zabudową kanałów okrągłych. |
| Zasilanie wodą pod ciśnieniem | Dobór zależny od systemu | Tu częściej liczy się konkretna armatura systemowa niż sam „ładny” kształt rozgałęzienia. |
W praktyce widzę jedną zasadę, która rzadko zawodzi: jeśli przepływ ma iść „z górki” albo trzeba go rozdzielić bez szarpania strumienia, kształtka skośna będzie rozsądniejsza od ostrej. Jeśli jednak instalacja jest ciasna albo wymaga bardzo prostego prowadzenia przewodów, czasem trzeba pogodzić się z kompromisem. Właśnie dlatego warto porównać ten element z klasycznym trójnikiem i kolanem 90°.
Czym różni się od zwykłego trójnika i od kolana 90°
Najkrócej: trójnik typu Y prowadzi medium łagodniej, a klasyczny trójnik T rozdziela je bardziej gwałtownie. To przekłada się na opory przepływu, hałas i tendencję do odkładania się zanieczyszczeń. W wentylacji różnica bywa odczuwalna bardzo szybko, zwłaszcza przy dłuższych trasach i większych wydajnościach.
W instalacjach wentylacyjnych producenci często podają kąty odgałęzienia rzędu 30-45° jako korzystniejsze dla przepływu. To nie jest ozdobny detal, tylko realna poprawa aerodynamiki. Z drugiej strony trójnik 90° bywa łatwiejszy w montażu i zajmuje mniej miejsca, więc w ciasnych szachtach nadal ma swoje zastosowanie.
W kanalizacji podobna logika działa na korzyść elementów skośnych. Łagodniejszy rozdział strumienia zmniejsza ryzyko cofki i zalegania osadu, szczególnie w poziomach. Ja traktuję to tak: jeśli instalacja ma pracować długo i bezobsługowo, łagodna geometria jest bezpieczniejsza niż „na skróty”.
Różnicę dobrze widać w trzech sytuacjach:
- Trójnik T - lepszy tam, gdzie liczy się prostota prowadzenia, a nie minimalizacja strat.
- Trójnik typu Y - lepszy do łagodnego rozdziału powietrza lub ścieków.
- Kolano 90° - zmienia kierunek całkowicie, ale nie zastępuje sensownego rozgałęzienia.
Skoro geometria jest tak ważna, naturalnie trzeba też spojrzeć na materiał, z którego wykonano kształtkę, bo od niego zależy trwałość i zakres zastosowań.
Z jakich materiałów i wariantów spotkasz go najczęściej
W wentylacji najpopularniejsza jest stal ocynkowana. Jest trwała, łatwa do łączenia z kanałami i dobrze znosi typowe warunki pracy w budynkach mieszkalnych oraz usługowych. W systemach specjalnych pojawia się też stal nierdzewna, ale to już wyższa półka, zwykle zarezerwowana dla bardziej wymagających warunków.
W kanalizacji i instalacjach odprowadzających spotyka się głównie tworzywa: PVC, PP, PE i PPs. To materiały lekkie, odporne na korozję i wygodne w montażu. W praktyce dobór zależy od medium, temperatury, sposobu łączenia i tego, czy system ma pracować wewnątrz budynku, czy w bardziej wymagającym środowisku.
| Materiał | Zastosowanie | Co daje w praktyce |
|---|---|---|
| Stal ocynkowana | Wentylacja, rekuperacja, odciągi | Dobra sztywność, prosty montaż i rozsądna trwałość. |
| PP / PVC | Kanalizacja wewnętrzna, odpływy | Lekkość, odporność na korozję i łatwe łączenie na wcisk lub z użyciem systemowych połączeń. |
| PE / PEHD | Kanalizacja, wybrane systemy techniczne | Duża odporność mechaniczna i dobra praca w układach, gdzie ważna jest elastyczność systemu. |
| Stal nierdzewna | Instalacje specjalne | Wyższa odporność środowiskowa, ale też wyraźnie większy koszt. |
Warianty też mają znaczenie. Możesz trafić na trójnik symetryczny, redukcyjny, z uszczelką albo bez uszczelki, a także na modele o różnych kątach odgałęzienia. To prowadzi do najważniejszego pytania praktycznego: jak dobrać konkretny model do własnej instalacji, żeby nie kupić elementu „prawie dobrego”.
Jak dobrać właściwy model do swojej instalacji
Ja zawsze zaczynam od czterech rzeczy: medium, średnicy, kąta i sposobu łączenia. Dopiero potem patrzę na cenę. Taki porządek oszczędza późniejszych korekt, bo źle dobrany element potrafi rozwalić całą trasę kanału albo wymusić dodatkowe redukcje.
- Jeśli przepływ jest grawitacyjny, zwykle lepiej wypada 45° niż 90°.
- Jeśli instalacja jest wentylacyjna, szukaj wersji zgodnej z kanałem okrągłym, prostokątnym albo systemem producenta.
- Jeśli średnice są różne, potrzebujesz wersji redukcyjnej, a nie symetrycznej.
- Jeśli połączenie ma pracować bezobsługowo, zwróć uwagę na uszczelkę, szczelność i jakość łączenia.
Najczęstszy błąd, jaki widzę, to dobór elementu wyłącznie po wymiarze zewnętrznym. W praktyce liczy się też średnica nominalna, rodzaj systemu i kierunek przepływu. Drugi błąd to zakładanie, że „większy zawsze lepszy”. Zbyt duży element potrafi wprowadzić niepotrzebne zmiany prędkości medium i utrudnić stabilną pracę układu.
Dobrym skrótem myślowym jest taki zestaw:
- 45° - gdy chcesz łagodniejszego przepływu.
- 90° - gdy priorytetem jest kompaktowy montaż.
- Redukcyjny - gdy łączysz różne średnice.
- Symetryczny - gdy wszystkie odnogi mają ten sam wymiar.
Po dobraniu modelu zostaje jeszcze montaż. I tu właśnie wychodzi, czy ktoś kupił dobry element, czy tylko ładnie wyglądający katalogowy numer.
Montaż bez błędów, które potem kosztują najwięcej
W montażu najbardziej liczy się konsekwencja. Nawet dobry trójnik skośny nie uratuje instalacji, jeśli zostanie wstawiony pod złą orientacją albo bez zachowania wymaganych spadków. Z mojego doświadczenia największe problemy robią nie spektakularne pomyłki, tylko drobiazgi powtarzane w pośpiechu.
- Sprawdź kierunek przepływu i ustaw odgałęzienie zgodnie z projektem.
- Zweryfikuj średnice wszystkich odcinków jeszcze przed cięciem lub zgrzewaniem.
- Nie wymuszaj połączenia na siłę; jeśli element „nie siada”, to zwykle znaczy, że system jest źle dobrany.
- Zadbaj o dostęp serwisowy, zwłaszcza tam, gdzie może pojawić się osad, kondensat albo potrzeba czyszczenia.
- Uszczelnij zgodnie z systemem - inaczej pracuje montaż wciskowy, inaczej zgrzewany, a jeszcze inaczej stalowy kanał wentylacyjny.
W wentylacji ważna jest też sztywność całego układu. Jeśli kanały są źle podparte, nawet dobrze dobrana kształtka zacznie pracować mechanicznie, a to zwykle kończy się hałasem lub rozszczelnieniem. W kanalizacji z kolei nie wolno ignorować spadków, bo przy łagodnym rozgałęzieniu instalacja nadal potrzebuje prawidłowej geometrii, a nie tylko dobrego elementu pośrodku trasy.
Gdy montaż jest już poukładany, zostaje kwestia prozaiczna, ale dla inwestora ważna: koszt. I tu widełki bywają szersze, niż się wydaje na pierwszy rzut oka.
Ile kosztuje i kiedy dopłata ma sens
Ceny mocno zależą od średnicy, materiału i tego, czy mówimy o wersji standardowej, czy redukcyjnej. Z rynku detalicznego widać, że małe elementy z tworzywa albo ocynkowanej stali mogą kosztować około 25-45 zł, a większe kształtki wentylacyjne szybują wyżej, często do 110-160 zł i więcej. Przy dużych średnicach albo wykonaniu specjalnym dopłata rośnie bardzo szybko.
Najczęściej wyższa cena jest uzasadniona, gdy:
- instalacja pracuje długo i trudno do niej wrócić po montażu,
- potrzebujesz niższych oporów przepływu,
- system ma pracować ciszej,
- trzeba połączyć różne średnice bez dokładania wielu przejściówek,
- warunki pracy są trudniejsze niż standardowe.
Oszczędzanie ma sens tylko wtedy, gdy nie psuje geometrii całej instalacji. Jeśli tańszy element wymusza dodatkowe redukcje, kolana albo skrócenie trasy, to finalnie rachunek często wychodzi gorszy. Właśnie dlatego przed zamówieniem warto jeszcze raz sprawdzić kilka rzeczy, zanim zamknie się temat na etapie koszyka.
Co sprawdzić przed zamówieniem, żeby uniknąć przeróbek
Na finiszu nie patrzyłbym już na samą nazwę produktu, tylko na dopasowanie do całego układu. Najwięcej problemów pojawia się wtedy, gdy ktoś zamawia „prawie pasujący” element i liczy, że na miejscu się go jakoś dopasuje. W instalacjach sanitarnych i wentylacyjnych to zwykle zły kierunek.
Przed zakupem sprawdź więc:
- średnicę nominalną wszystkich odcinków,
- kąt odgałęzienia i sposób pracy instalacji,
- materiał zgodny z resztą systemu,
- rodzaj połączenia - z uszczelką, na wcisk, do spawania albo do zgrzewania,
- dostępne miejsce na montaż i ewentualny serwis.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, powiedziałbym tak: wybieraj łagodniejszą geometrię zawsze wtedy, gdy instalacja ma pracować bezproblemowo przez lata, a nie tylko „dać się złożyć” dzisiaj. To właśnie ta różnica najczęściej oddziela poprawny projekt od instalacji, która po czasie zaczyna hałasować, dusić przepływ albo wymagać poprawek.
