Wtyczka typ 2 to podstawowy europejski standard ładowania AC dla aut elektrycznych i hybryd plug-in. Dla kierowcy ważniejsze od samej nazwy jest jednak to, że od tego złącza zależą kompatybilność z ładowarką, realna moc ładowania i bezpieczeństwo całej instalacji. Poniżej wyjaśniam, jak ten system działa w praktyce, czym różni się od innych standardów i na co zwracać uwagę przy wyborze kabla, wallboxa oraz zabezpieczeń.
Najważniejsze informacje o standardzie ładowania Type 2
- Type 2 to standard ładowania prądem przemiennym, który dominuje w Europie i w Polsce.
- Norma IEC 62196-2 określa dla tego złącza parametry do 480 V AC oraz do 63 A w układzie trójfazowym.
- W praktyce najczęściej spotyka się moce 11 kW i 22 kW, ale o realnym tempie ładowania decyduje też ładowarka pokładowa auta.
- Do szybkiego ładowania prądem stałym służy CCS Combo 2, a nie samo złącze Type 2.
- Przy doborze kabla i wallboxa liczą się fazowość, natężenie prądu, długość przewodu oraz jakość zabezpieczeń.
- W blokach i firmach równie ważne jak sam konektor jest zarządzanie mocą całej instalacji.
Czym jest złącze Type 2 i dlaczego dominuje w Europie
Najprościej mówiąc, Type 2 to europejski standard złącza do ładowania samochodów elektrycznych prądem AC. W praktyce spotkasz go w publicznych punktach ładowania, domowych wallboxach oraz w większości nowych aut sprzedawanych na rynku europejskim. W regulacjach UE dotyczących infrastruktury ładowania właśnie ten standard jest punktem odniesienia dla ładowania AC, dlatego w Polsce stał się po prostu codziennością.
Warto też rozróżnić trzy pojęcia, które użytkownicy często wrzucają do jednego worka: gniazdo w stacji, wtyk na kablu i wejście w samochodzie. Wszystkie mogą być zgodne z Type 2, ale pełnią inne role. Dla kierowcy ważne jest to, że jeśli auto ma port Type 2, to bez problemu skorzysta z typowej ładowarki AC w Europie. To dlatego ten standard tak mocno zdominował rynek i trudno dziś go pominąć, zwłaszcza gdy mowa o elektryce i automatyce budynkowej.
Najważniejszy wniosek jest prosty: Type 2 nie jest „jakąś wtyczką”, tylko podstawowym językiem komunikacji między autem a ładowarką w świecie ładowania AC. Żeby zrozumieć, skąd bierze się jego niezawodność, trzeba zajrzeć do samej budowy złącza.
Jak jest zbudowane złącze i co robią poszczególne styki
Type 2 ma konstrukcję 7-stykową. Nie chodzi tu wyłącznie o „kształt wtyczki”, ale o komplet elementów, które odpowiadają za zasilanie, komunikację i bezpieczeństwo. To właśnie dlatego standard jest stabilny i dobrze nadaje się do ładowania prądem przemiennym.
- L1, L2, L3 - trzy fazy zasilania AC.
- N - przewód neutralny, wykorzystywany zależnie od konfiguracji ładowania.
- PE - przewód ochronny, czyli uziemienie i podstawa ochrony przeciwporażeniowej.
- CP - control pilot, linia sterująca, przez którą auto i ładowarka uzgadniają warunki ładowania.
- PP - proximity pilot, sygnał informujący m.in. o obecności kabla i jego dopuszczalnym obciążeniu.
W praktyce CP i PP są równie ważne jak przewody zasilające. To one pozwalają ładowarce „zapytać” auto, jaki prąd można podać, i sprawdzić, czy kabel nadaje się do danej mocy. Dzięki temu stacja nie zasila obwodu w ciemno. W niektórych wersjach gniazd występuje też przesłona ochronna, a sam wtyk bywa blokowany mechanicznie po rozpoczęciu ładowania, co ogranicza przypadkowe wypięcie.
Dla instalatora i elektryka to ważny szczegół: Type 2 nie jest biernym gniazdem. To element aktywnego systemu, który prowadzi komunikację między urządzeniami. I właśnie dlatego warto zrozumieć, jak przebiega samo ładowanie w codziennym użyciu.
Jak wygląda ładowanie przez Type 2 w praktyce

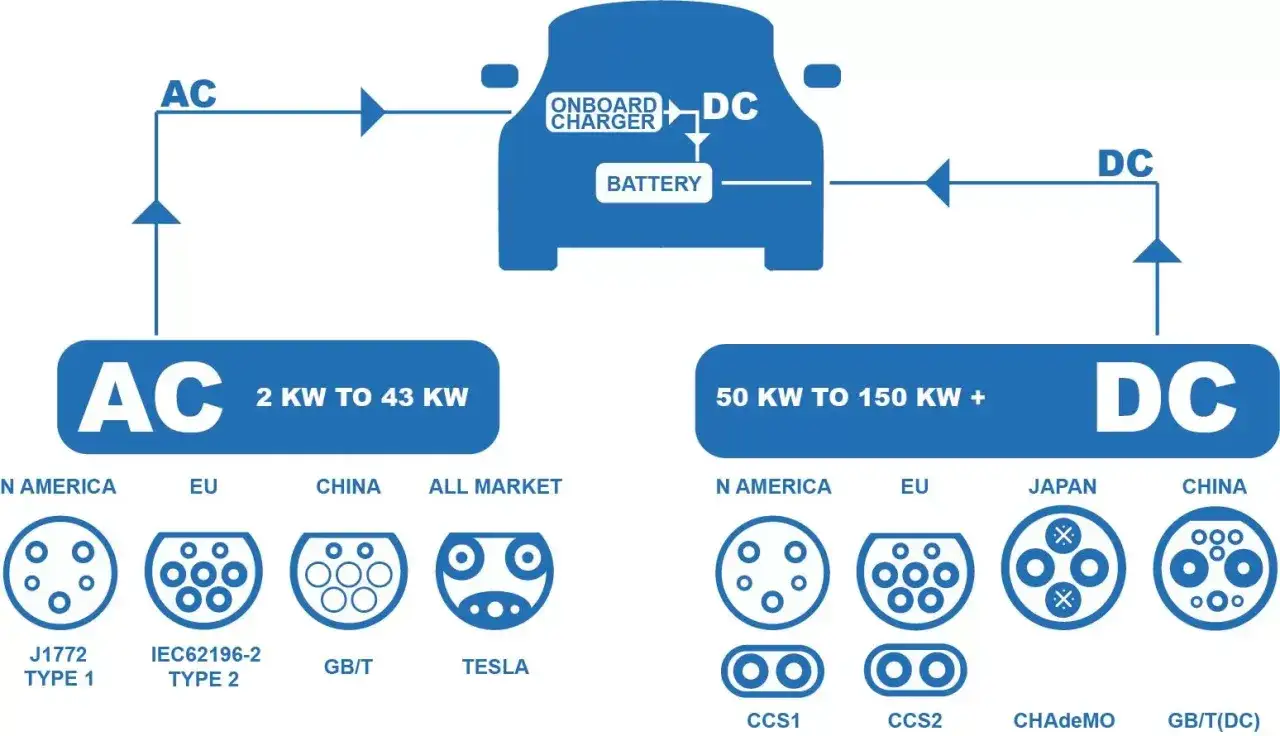

Ładowanie z wykorzystaniem Type 2 odbywa się zazwyczaj w jednym z dwóch trybów. Pierwszy to Mode 2, czyli ładowanie z gniazda sieciowego przez przenośne urządzenie kontrolne. Drugi to Mode 3, czyli ładowanie z dedykowanej ładowarki AC, najczęściej wallboxa lub publicznej stacji. W obu przypadkach samochód pobiera prąd przemienny, a ładowarka pokładowa zamienia go na prąd stały dla baterii.
Tu pojawia się najczęstsze nieporozumienie: sam standard złącza nie decyduje o szybkości ładowania. Ograniczeniem bywa ładowarka pokładowa auta, a nie sam kabel. Jeśli samochód obsługuje tylko 11 kW, to wallbox 22 kW nie przyspieszy procesu ponad ten limit. To bardzo częsty błąd przy zakupie sprzętu.
W praktyce wygląda to tak:
- przy ładowaniu 11 kW auto z baterią około 60 kWh zwykle potrzebuje kilku godzin,
- przy 22 kW czas może spaść wyraźnie, ale tylko wtedy, gdy samochód i instalacja to obsługują,
- ładowanie AC jest wygodne, gdy auto stoi dłużej, na przykład w nocy albo podczas pracy,
- DC ładuje szybciej, ale działa już na innym standardzie złącza.
Warto pamiętać też o różnicach między samochodami jednofazowymi i trójfazowymi. Auto z ograniczeniem do jednej fazy nie wykorzysta pełni potencjału trójfazowej stacji, nawet jeśli na tabliczce znamionowej widnieje wysoka moc. To prowadzi nas do porównania samych standardów, bo tu różnice są naprawdę istotne.
Type 2, CCS Combo 2 i Type 1 różnią się nie tylko kształtem
W praktyce najwięcej zamieszania powoduje mieszanie standardów AC i DC. Type 2 jest standardem dla ładowania AC, a CCS Combo 2 to rozwiązanie szybkiego ładowania DC, które korzysta z górnej części złącza Type 2 i dodaje dwa dodatkowe styki dla prądu stałego. Type 1 to z kolei starszy, jednofazowy standard spotykany głównie w autach z niektórych rynków importowych.
| Standard | Rodzaj ładowania | Gdzie spotkasz | Co to oznacza w praktyce |
|---|---|---|---|
| Type 2 | AC | Wallboxy, publiczne punkty AC, większość aut w Europie | Najważniejszy standard do codziennego, spokojnego ładowania |
| CCS Combo 2 | DC | Szybkie ładowarki przy trasach i w mieście | Umożliwia bardzo szybkie ładowanie, ale wymaga innego gniazda i innej infrastruktury |
| Type 1 | AC, zwykle 1-faza | Starsze lub importowane samochody | Często wymaga adaptera lub innej infrastruktury niż typowa dla Europy |
Najważniejsza różnica jest więc funkcjonalna, nie tylko mechaniczna. CCS Combo 2 nie jest „lepszą wtyczką” od Type 2, tylko innym sposobem ładowania. Jeśli ktoś planuje zakup samochodu, wallboxa albo stacji do firmy, właśnie ta różnica ma największe znaczenie. I tu dochodzimy do tematu doboru kabla oraz instalacji, bo na tym etapie najłatwiej popełnić kosztowny błąd.
Jak dobrać kabel, wallbox i zabezpieczenia do domu lub firmy
Gdy doradzam w takich tematach, zawsze zaczynam od mocy auta i możliwości instalacji, a dopiero potem patrzę na sam kabel. To nie kabel jest pierwszym ograniczeniem, tylko zwykle auto, przyłącze albo zabezpieczenia. W domach jednorodzinnych najczęściej sens mają wallboxy 11 kW, a 22 kW opłaca się wtedy, gdy samochód realnie potrafi z tej mocy skorzystać i instalacja ma odpowiedni zapas.
- Sprawdź moc ładowania auta - jeśli auto przyjmuje 11 kW, wyższa moc stacji nic nie zmieni.
- Dobierz kabel do prądu i fazowości - 16 A i 32 A to dwa zupełnie różne poziomy obciążenia.
- Uwzględnij długość przewodu - 5 m wystarcza najczęściej, ale przy trudnym postoju 7 lub 10 m bywa rozsądniejsze.
- Zadbaj o dedykowany obwód - przypadkowe wpinanie ładowarki do starego gniazda to zły pomysł.
- Sprawdź ochronę różnicowoprądową i nadprądową - dobór musi być zgodny z dokumentacją urządzenia i projektem instalacji.
- Jeśli ładowań jest kilka - rozważ dynamiczne zarządzanie mocą, czyli load balancing.
W budynkach wielorodzinnych i w firmach ważny jest jeszcze jeden element: bilans mocy całej instalacji. Czasem problemem nie jest sam wallbox, tylko sumaryczne obciążenie budynku, szczególnie gdy kilka aut ładuje się jednocześnie. W automatyce budynkowej takie instalacje coraz częściej łączy się z licznikami energii, sterowaniem obciążeniem i harmonogramami ładowania. To nie jest dodatek „na bogato”, tylko realny sposób na uniknięcie wybijania zabezpieczeń i niepotrzebnych kosztów.
Jeżeli ktoś kupuje kabel, najczęstszy błąd polega na patrzeniu wyłącznie na końcówkę, a nie na parametry całego toru: od przyłącza, przez zabezpieczenia, po samochód. To prowadzi do ostatniej, bardzo praktycznej części: kto naprawdę powinien co sprawdzić przed montażem i zakupem.
Co ten standard oznacza dla kierowcy, instalatora i firmy
Dla kierowcy Type 2 oznacza prostą rzecz: jeśli auto jest zgodne, ładowanie w Europie jest przewidywalne i wygodne. Dla instalatora to już temat bardziej techniczny, bo trzeba poprawnie dobrać obwód, zabezpieczenia, przekroje przewodów i sposób sterowania ładowarką. Dla firmy albo zarządcy budynku standard ten staje się elementem zarządzania energią, a nie tylko „kolejnym gniazdkiem”.
W praktyce widzę trzy różne perspektywy, które warto rozdzielić:
- Kierowca myśli o zgodności i czasie ładowania.
- Instalator myśli o bezpieczeństwie, przekrojach przewodów, zabezpieczeniach i komunikacji CP/PP.
- Firma lub wspólnota myśli o bilansie mocy, kosztach energii i odporności całego systemu na przeciążenia.
To właśnie dlatego ten standard jest ważny także dla osób pracujących w elektryce i automatyce. Nie chodzi wyłącznie o mechaniczne podłączenie przewodu, ale o połączenie zasilania, kontroli i ochrony. A to już obszar, w którym liczy się dokładność, nie intuicja. Skoro tak, na końcu warto zamknąć temat krótką listą rzeczy, które naprawdę trzeba sprawdzić przed zakupem lub montażem.
Zanim kupisz ładowarkę albo kabel, sprawdź te trzy rzeczy
Jeżeli chcesz uniknąć nietrafionego zakupu, zacznij od trzech prostych pytań. Brzmi banalnie, ale w praktyce oszczędza czas, pieniądze i sporo frustracji. Zbyt wiele osób wybiera sprzęt „na oko”, a potem okazuje się, że moc nie pasuje, kabel jest za krótki albo samochód i tak nie wykorzysta pełnego potencjału urządzenia.
- Jaką moc ładowania obsługuje mój samochód i czy ładuje się jednofazowo, czy trójfazowo?
- Jakie są realne możliwości instalacji w domu, garażu lub na parkingu firmowym?
- Czy potrzebuję wallboxa, czy wystarczy przenośne ładowanie awaryjne i okazjonalne?
Jeśli odpowiedzi na te pytania są jasne, wybór staje się prostszy. W praktyce Type 2 wygrywa nie dlatego, że jest „najnowszy”, ale dlatego, że dobrze łączy kompatybilność, bezpieczeństwo i wygodę. Najwięcej błędów nie robi się na samym złączu, tylko przy doborze mocy i zabezpieczeń, więc właśnie tam warto poświęcić najwięcej uwagi.
