Przy doborze złączek do instalacji wodnych i wentylacyjnych najwięcej problemów nie sprawia sama średnica, tylko oznaczenie gwintu. Jeden symbol może oznaczać inny zarys, inny kąt i inną metodę uszczelnienia, więc pomyłka szybko kończy się nieszczelnością albo dopasowaniem „na siłę”. Poniżej porządkuję najważniejsze typy gwintów w praktycznej tabeli i pokazuję, jak je rozpoznawać bez zgadywania.
Najkrótsza droga do właściwego gwintu
- W polskich instalacjach wodnych i w osprzęcie wentylacyjnym najczęściej spotyka się gwinty rurowe BSP, czyli G i R.
- G jest gwintem prostym, a R stożkowym, więc oba wymagają innego sposobu uszczelnienia.
- NPT wygląda podobnie do BSP, ale nie jest z nim zgodny i nie powinien być łączony „na siłę”.
- Oznaczenie w calach nie mówi wprost, jaka jest średnica zewnętrzna gwintu.
- Przed zakupem warto sprawdzić zarys, skok, sposób uszczelnienia i typ przyłącza po obu stronach.
Jak czytać oznaczenia gwintów, żeby nie pomylić systemów
W praktyce najważniejsze są trzy rzeczy: zarys gwintu, sposób uszczelnienia i rozmiar nominalny. To właśnie one decydują, czy złączka wejdzie gładko, czy tylko pozornie będzie pasować. Dwa elementy z tym samym zapisem calowym mogą wyglądać podobnie, ale różnić się kątem zarysu, skokiem albo stożkowością.
Ja zawsze zaczynam od prostego podziału. Jeśli gwint jest rurowy, w grę wchodzą zwykle systemy BSP lub NPT. Jeśli jest metryczny, oznaczenie podaje się w milimetrach, a uszczelnienie często realizuje się osobno, przez podkładkę, uszczelkę albo O-ring. To rozróżnienie od razu usuwa sporą część błędów zakupowych.
- Gwint prosty utrzymuje stałą średnicę na całej długości i zwykle uszczelnia się go na uszczelce, O-ringu lub podkładce.
- Gwint stożkowy zwęża się ku końcowi i częściej uszczelnia się na samym gwincie, z użyciem odpowiedniego uszczelniacza.
- Rozmiar nominalny zapisany w calach nie jest prostym przeliczeniem na średnicę zewnętrzną w milimetrach.
To dlatego przy identyfikacji nie wystarcza sam napis na nakrętce. Najpierw trzeba wiedzieć, z jakim systemem ma się do czynienia, a dopiero potem szukać właściwego rozmiaru. Ten porządek bardzo ułatwia też korzystanie z tabel, które znajdziesz niżej.

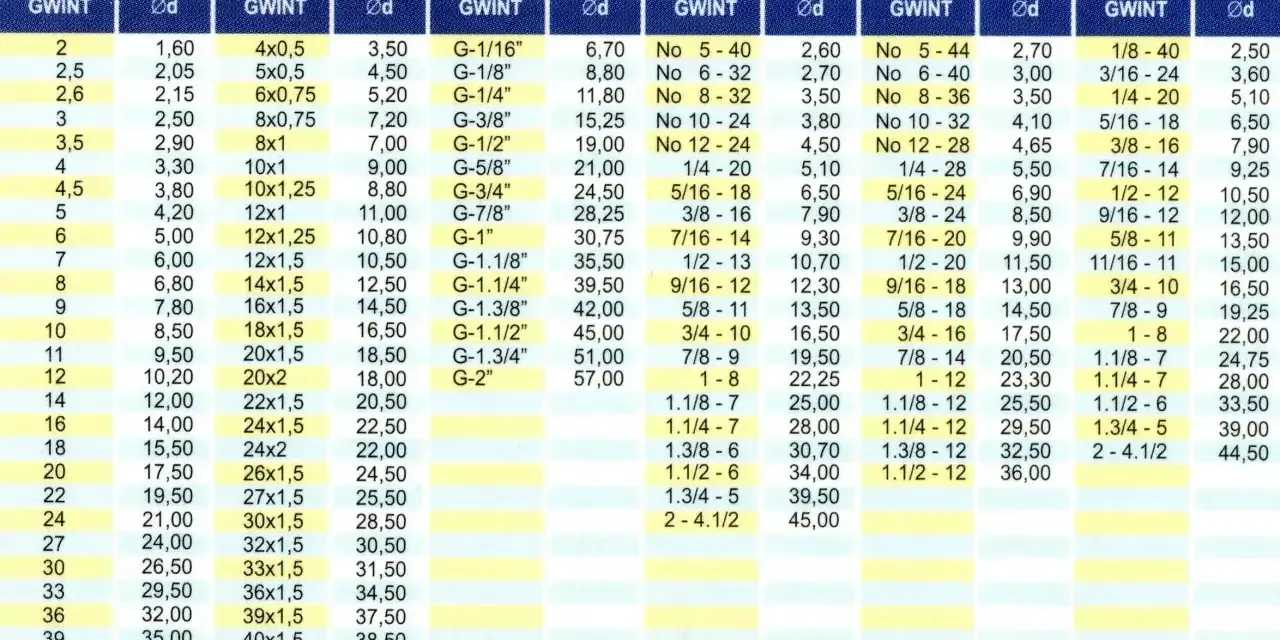

Najczęstsze gwinty w instalacjach wodnych i wentylacji
W Polsce w instalacjach wodnych i w osprzęcie wentylacyjnym najczęściej spotykam gwinty rurowe BSP. W praktyce oznacza to głównie G i R, a dopiero później NPT czy gwint metryczny. W wentylacji same kanały nie opierają się zwykle na gwincie jako głównym sposobie łączenia, ale w armaturze serwisowej, automatyce, czujnikach i osprzęcie technicznym gwinty pojawiają się bardzo często.
| Oznaczenie | Co to jest | Jak się uszczelnia | Gdzie spotykany | Najważniejsza uwaga |
|---|---|---|---|---|
| G (BSPP) | Gwint rurowy prosty, zwykle o zarysie 55° | Na uszczelce płaskiej, O-ringu lub podkładce | Baterie, manometry, zawory, osprzęt HVAC | Sam gwint nie powinien być traktowany jako jedyny element szczelności |
| R (BSPT) | Gwint rurowy stożkowy | Na gwincie, zwykle z uszczelniaczem | Kolanka, nyple, redukcje, starsze i przemysłowe instalacje | Musi współgrać z odpowiednim gniazdem stożkowym |
| NPT | Gwint stożkowy o innym zarysie niż BSP | Na gwincie | Sprzęt importowany, armatura z USA, część osprzętu pneumatycznego | Nie łącz z BSP tylko dlatego, że „prawie pasuje” |
| M | Gwint metryczny | Zwykle na uszczelce, stożku lub elemencie dociskowym | Obudowy urządzeń, czujniki, elementy techniczne | To nie jest klasyczny gwint rurowy do uszczelniania instalacji |
W osprzęcie serwisowym trafiają się też połączenia UNF/JIC, ale w typowej instalacji wodnej albo w standardowej wentylacji są one raczej drugoplanowe. Jeśli widzisz taki zapis, traktuj go jako sygnał, że masz do czynienia z elementem bardziej technicznym niż domowym. Dzięki temu szybciej zawęzisz wybór i nie kupisz złączki „na oko”.
Gdy patrzę na tę tabelę, najważniejszy wniosek jest prosty: w polskich warunkach najczęściej wygrywa BSP, a NPT pojawia się głównie przy urządzeniach importowanych. To już samo w sobie potrafi oszczędzić niepotrzebnego montażu i zwrotów towaru.

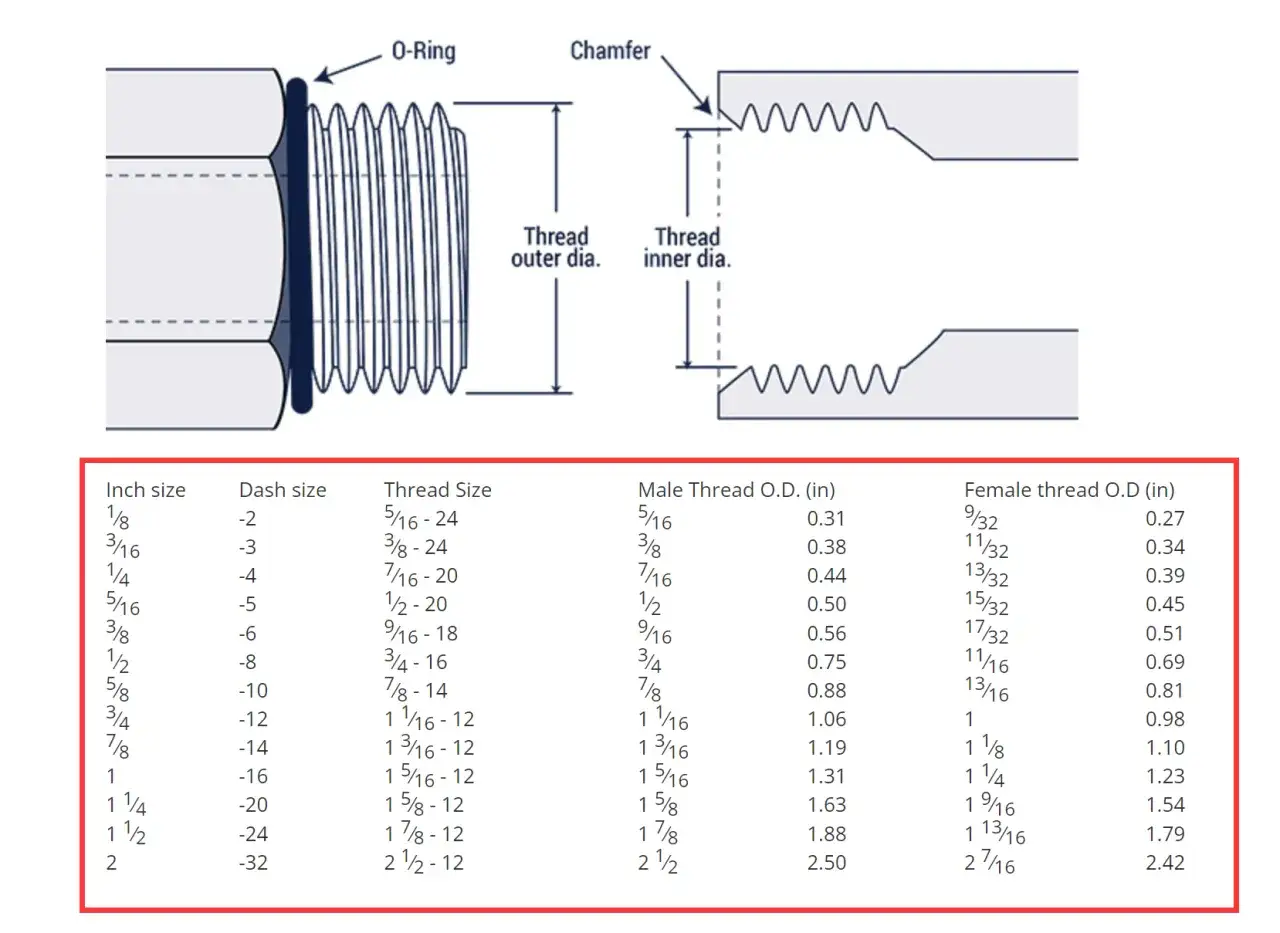

Praktyczna tabela rozmiarów, które trafiają się najczęściej
Nominalne rozmiary rurowe w calach bywają mylące, dlatego przydaje się też szybkie zestawienie wymiarów orientacyjnych. Poniższa tabela dotyczy najczęściej spotykanych rozmiarów gwintów BSP i pomaga odróżnić podobne przyłącza jeszcze przed zakupem. Warto pamiętać, że producent może podać minimalnie inne tolerancje, ale różnice zwykle nie zmieniają samej identyfikacji.
| Rozmiar nominalny | Przybliżona średnica zewnętrzna | Zwoje na cal | Typowe zastosowanie |
|---|---|---|---|
| 1/8" | ok. 9,7 mm | 28 | Drobne przyłącza, odpowietrzniki, czujniki |
| 1/4" | ok. 13,2 mm | 19 | Manometry, presostaty, filtry |
| 3/8" | ok. 16,7 mm | 19 | Armatura serwisowa, część osprzętu HVAC |
| 1/2" | ok. 21,0 mm | 14 | Zawory, baterie, typowe przyłącza wodne |
| 3/4" | ok. 26,4 mm | 14 | Większy przepływ, armatura instalacyjna |
| 1" | ok. 33,3 mm | 11 | Większe odcinki i osprzęt techniczny |
Najważniejsza pułapka polega na tym, że 1/2" nie oznacza 12,7 mm średnicy zewnętrznej. To tylko nazwa nominalna, a nie prosty przelicznik. Jeśli ktoś kieruje się wyłącznie tym zapisem, bardzo łatwo zamówi niepasujące złącze. Właśnie dlatego sam pomiar suwmiarką powinien iść w parze z rozpoznaniem systemu gwintu.
Jak dobrać gwint w praktyce bez zgadywania
- Sprawdź, czy połączenie uszczelnia się na gwincie, czy na uszczelce albo O-ringu.
- Zmierz średnicę zewnętrzną gwintu zewnętrznego i porównaj ją z tabelą nominalną.
- Policz zwoje na cal albo sprawdź skok, jeśli masz do czynienia z gwintem metrycznym.
- Odczytaj oznaczenie na korpusie, dokumentacji albo etykiecie urządzenia, jeśli jest dostępne.
- Gdy masz wątpliwość, porównaj nową część ze starą sztuką, a nie tylko z opisem sklepowym.
Ja zawsze zaczynam od strony, która już jest w instalacji: najpierw patrzę, czy gwint jest prosty czy stożkowy, a dopiero potem sięgam po suwmiarkę i porównanie w katalogu. To oszczędza najwięcej czasu. W praktyce ten porządek działa lepiej niż „przymierzanie” kilku złączek, bo od razu eliminuje błędne kierunki poszukiwań.
Jeśli przyłącze ma płaską uszczelkę albo O-ring, nie szukam na siłę gwintu stożkowego. Taki element zwykle potrzebuje docisku, a nie nadmiernego dociągania. To ważne zwłaszcza przy osprzęcie HVAC i armaturze serwisowej, gdzie zbyt mocne skręcenie potrafi uszkodzić uszczelnienie szybciej niż sama niezgodność rozmiaru.
Najczęstsze pomyłki przy doborze gwintów
- Mieszanie BSP i NPT, bo na pierwszy rzut oka wyglądają podobnie.
- Traktowanie rozmiaru calowego jako prostego przelicznika średnicy w milimetrach.
- Ignorowanie różnicy między gwintem prostym a stożkowym.
- Dobieranie uszczelniacza bez sprawdzenia, czy połączenie w ogóle ma się uszczelniać na gwincie.
- Zakup złączki wyłącznie po zdjęciu produktu, bez sprawdzenia oznaczenia na starej części.
Z mojego doświadczenia wynika, że to właśnie te błędy najczęściej generują niepotrzebne poprawki. Jedna źle rozpoznana końcówka zwykle pociąga za sobą drugi problem: zły uszczelniacz, zły moment dokręcenia i wreszcie nieszczelność po uruchomieniu instalacji. W instalacjach wodnych i wentylacyjnych taka pomyłka rzadko kończy się na samym zakupie, bo zwykle trzeba jeszcze wrócić na miejsce i poprawiać cały odcinek.
Co warto mieć pod ręką, gdy sprawdzasz gwint na miejscu
Jeśli często pracujesz przy armaturze, dobrze mieć pod ręką kilka prostych narzędzi i nawyków. Nie chodzi o rozbudowany warsztat, tylko o zestaw, który pozwala szybko potwierdzić typ przyłącza i uniknąć domysłów.
- suwmiarkę do szybkiego pomiaru średnicy zewnętrznej
- miarkę do skoku albo prosty przelicznik zwojów na cal
- latarkę, żeby ocenić zarys i stan gwintu w gnieździe
- zdjęcie starego elementu z widocznym oznaczeniem
- komplet uszczelek i O-ringów, jeśli połączenie nie uszczelnia się na samym gwincie
W instalacjach wodnych i w osprzęcie wentylacyjnym taka krótka procedura naprawdę robi różnicę. Dla montera, serwisanta i osoby uczącej się zawodu to jedna z tych umiejętności, które od razu poprawiają jakość pracy. Najbardziej praktyczna zasada jest prosta: najpierw rozpoznaj system gwintu, potem sprawdź uszczelnienie, a dopiero na końcu kupuj część. To podejście oszczędza czas, nerwy i poprawki na miejscu.
