Czerpnia i wyrzutnia to dwa niewielkie elementy, które decydują o tym, czy wentylacja działa komfortowo, cicho i bez cofania zużytego powietrza do środka. W praktyce to właśnie ich lokalizacja, typ i szczelność najczęściej robią większą różnicę niż sama deklarowana wydajność centrali. Poniżej rozkładam temat na konkrety: co robi każdy z tych elementów, jak je dobrać, gdzie wolno je montować i których błędów nie warto powtarzać.
Najważniejsze zasady w jednym miejscu
- Czerpnia pobiera świeże powietrze z zewnątrz, a wyrzutnia odprowadza powietrze zużyte.
- Na jednej ścianie minimalna odległość między nimi wynosi zwykle 1,5 m, a czerpnia powinna znajdować się poniżej wyrzutni lub na tym samym poziomie.
- Czerpnia przy terenie lub na niskiej ścianie powinna być oddalona co najmniej o 8 m od ulic, parkingów, miejsc gromadzenia odpadów i wywiewek kanalizacyjnych.
- Na dachu dolna krawędź czerpni powinna znajdować się co najmniej 0,4 m nad powierzchnią montażu, a od wywiewek kanalizacyjnych trzeba zachować 6 m.
- Wyrzutnia dachowa wymaga zachowania odległości od okien i krawędzi dachu, a przy zanieczyszczonym powietrzu wymagania rosną jeszcze bardziej.
- Jeśli układ ma odzysk ciepła, separacja strumieni i szczelność przestają być detalem, a stają się warunkiem sensownej pracy całej instalacji.
Jak działają te elementy w instalacji wentylacyjnej
Ja zawsze zaczynam od przepływu, nie od wyglądu. Czerpnia jest wlotem świeżego powietrza, a wyrzutnia jego wylotem, więc oba elementy muszą być ustawione tak, by nie doszło do krótkiego obiegu, czyli sytuacji, w której instalacja zaczyna zasysać własny wywiew. Wtedy spada komfort, rośnie zużycie energii i pojawia się ryzyko zapachów albo wilgoci w budynku.

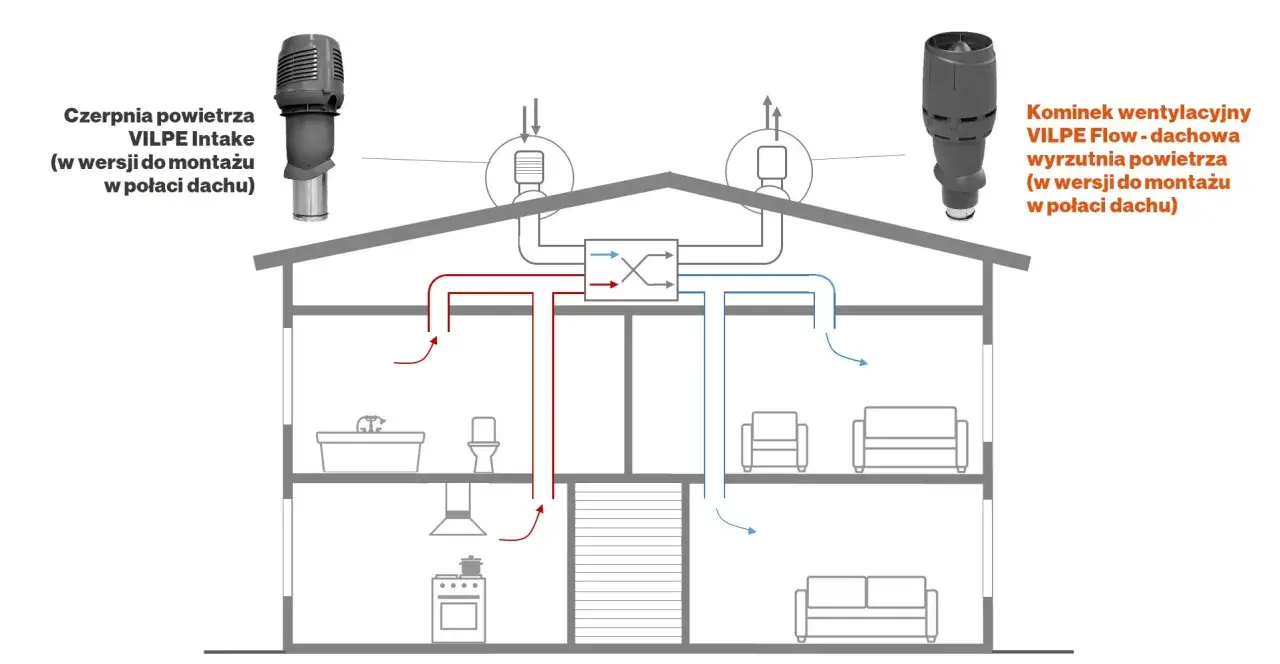

W układach wentylacji mechanicznej i rekuperacji ten duet pracuje razem z centralą, filtrami oraz kanałami. Czerpnia ma dostarczyć możliwie czyste powietrze, a wyrzutnia ma bezpiecznie oddać zużyty strumień na zewnątrz. Jeżeli któryś z tych punktów jest źle rozwiązany, cała instalacja zaczyna działać gorzej, nawet jeśli sama centrala jest porządna.
| Element | Rola | Co najczęściej psuje efekt |
|---|---|---|
| Czerpnia | Pobiera powietrze z zewnątrz i chroni kanał przed deszczem, śniegiem oraz zanieczyszczeniami. | Zbyt niska lokalizacja, sąsiedztwo spalin, pyłu, odpadów albo wywiewek kanalizacyjnych. |
| Wyrzutnia | Odprowadza powietrze zużyte poza budynek. | Zbyt mała odległość od okien, czerpni lub innych otworów wentylacyjnych. |
| Układ zblokowany | Łączy oba kierunki w jednym rozwiązaniu, ale wymaga skutecznego rozdzielenia strumieni. | Stosowanie tam, gdzie powietrze jest zanieczyszczone, śmierdzące albo potencjalnie szkodliwe. |
W większych instalacjach mechanicznych dochodzi jeszcze odzysk ciepła. To ważne, bo przy wydajności od 500 m3/h przepisy wymagają zazwyczaj odzysku ciepła o sprawności temperaturowej co najmniej 50% albo recyrkulacji tam, gdzie jest ona dopuszczalna. Z mojego punktu widzenia to dobry moment, żeby przestać traktować czerpnię i wyrzutnię jak zwykłe kratki w elewacji, a zacząć jak elementy, które realnie wpływają na bilans energii i jakość powietrza. To prowadzi prosto do pytania, jaki wariant w ogóle wybrać.
Jakie są rodzaje i kiedy wybrać każdy z nich
Najczęściej spotykam trzy podejścia: rozwiązania ścienne, dachowe i zblokowane. Każde ma sens, ale nie w tym samym miejscu i nie przy tej samej instalacji. Ja patrzę na nie jak na kompromis między kosztem, estetyką, długością kanałów, dostępem serwisowym i ryzykiem zasysania własnego wywiewu.
Ścienne
To najprostszy i zwykle najtańszy wariant. Dobrze sprawdza się w domach jednorodzinnych i mniejszych obiektach, gdy ściana zewnętrzna daje wystarczająco czystą strefę montażu. Minusem jest to, że trzeba bardziej uważać na odległości od okien, tarasów, parkingów, sąsiednich budynków i miejsc, gdzie gromadzi się zanieczyszczenia.
Dachowe
To rozwiązanie częstsze tam, gdzie dach pozwala uzyskać lepszą separację strumieni i wygodniej poprowadzić kanały. W praktyce dach daje więcej swobody, ale też wymaga lepszego wykonawstwa: szczelnej obróbki, odporności na wiatr, śnieg i deszcz oraz przemyślanego dostępu serwisowego. Przy długich, zimnych odcinkach szczególnie doceniam wersje izolowane, bo ograniczają kondensację.
Przeczytaj również: Czym uszczelnić gwint plastikowy - Taśma PTFE, pasta czy O-ring?
Łączone
Na rynku są też elementy łączone, czyli czerpnio-wyrzutnie, które integrują oba kierunki w jednym produkcie. To wygodne w małych i średnich instalacjach, zwłaszcza gdy liczy się prosty montaż i estetyka. Warunek jest jeden: producent i projekt muszą zagwarantować skuteczne rozdzielenie strumieni. Tego nie traktuję jako skrótu „na siłę”, bo przy złym doborze taki element nie rozwiązuje problemu, tylko go maskuje.
| Wariant | Kiedy ma sens | Plus | Minus |
|---|---|---|---|
| Ścienny | Domy jednorodzinne, krótsze trasy, prostsze układy. | Niski koszt i prosty montaż. | Duża wrażliwość na otoczenie budynku. |
| Dachowy | Gdy dach daje lepszą separację i wygodny przebieg kanałów. | Lepsza kontrola nad lokalizacją i wyrzutem powietrza. | Większa odpowiedzialność za szczelność i serwis. |
| Łączony | Gdy projekt i produkt zapewniają bezpieczny rozdział strumieni. | Kompatkowość i estetyka. | Nie nadaje się do każdego typu powietrza i każdej lokalizacji. |
Przy wyborze materiału najczęściej widzę stal ocynkowaną, stal nierdzewną, aluminium i tworzywo. Ocynk jest rozsądnym wyborem budżetowym, nierdzewka wygrywa trwałością w trudniejszych warunkach, aluminium daje lekkość, a tworzywo bywa sensowne w prostszych układach. Jeśli element ma pracować na dachu, w strefie mokrej albo w miejscu narażonym na korozję, ja zwykle nie oszczędzam na powłoce i uszczelnieniach. Gdy typ jest już wybrany, trzeba jeszcze zmierzyć się z przepisami lokalizacyjnymi, a to właśnie tam najczęściej pojawiają się błędy.
Gdzie montować je zgodnie z przepisami
W warunkach technicznych patrzę na jeden prosty cel: czerpnia ma brać najczystsze możliwe powietrze, a wyrzutnia ma oddawać zużyty strumień bez szkody dla ludzi, budynku i sąsiednich działek. Brzmi banalnie, ale liczby robią tu całą robotę. Poniżej zebrałem najważniejsze odległości, które w praktyce najczęściej decydują o tym, czy projekt przechodzi bez zastrzeżeń.
| Sytuacja | Wymóg | Dlaczego to ważne |
|---|---|---|
| Czerpnia przy terenie lub na ścianie dwóch najniższych kondygnacji | Co najmniej 8 m od ulic, parkingów powyżej 20 stanowisk, miejsc gromadzenia odpadów, wywiewek kanalizacyjnych i innych źródeł zanieczyszczenia. Dolna krawędź otworu min. 2 m nad terenem. | Żeby nie pobierać spalin, kurzu, zapachów i rozchlapywanej wody. |
| Czerpnia na dachu | Dolna krawędź otworu co najmniej 0,4 m ponad powierzchnią montażu i 6 m od wywiewek kanalizacyjnych. | Żeby ograniczyć zasysanie zabrudzeń i ściekowych zapachów. |
| Wyrzutnia w ścianie | Przeciwległa ściana sąsiedniego budynku z oknami min. 10 m, bez okien min. 8 m. Okna w tej samej ścianie: 3 m w poziomie i 2 m powyżej lub poniżej. Czerpnia w tej samej ścianie ma być poniżej lub na tym samym poziomie, w odległości min. 1,5 m. | Żeby wywiew nie wracał do budynku i nie trafiał do sąsiadów. |
| Wyrzutnia dachowa z poziomym wylotem | Dolna krawędź otworu min. 0,4 m ponad powierzchnią montażu i 0,4 m ponad linią łączącą najwyższe punkty elementów wystających ponad dach w promieniu 10 m. | Żeby wiatr nie spychał wywiewu z powrotem na dach i do okien. |
| Czerpnia i wyrzutnia na dachu | Odległość między nimi nie mniejsza niż 10 m przy wyrzucie poziomym i 6 m przy wyrzucie pionowym; wyrzutnia ma być co najmniej 1 m ponad czerpnią. | Żeby nie było krótkiego obiegu i mieszania strumieni. |
| Wyrzutnia na poziomie terenu | Dopuszczalna tylko za zgodą i na warunkach określonych przez właściwego państwowego inspektora sanitarnego. | Bo to rozwiązanie wymaga szczególnie ostrożnej oceny wpływu na otoczenie. |
Jest jeszcze jeden ważny wyjątek: jeśli powietrze wywiewane zawiera uciążliwe zapachy, substancje szkodliwe dla zdrowia albo inne problematyczne zanieczyszczenia, odległości trzeba zwiększyć, a czasem powietrze trzeba też oczyścić przed wyrzutem do atmosfery. W praktyce oznacza to, że przy zwykłej wentylacji mieszkalnej można sobie pozwolić na prostsze rozwiązania, ale przy garażach, technice czy obiektach usługowych margines błędu szybko się kończy. Gdy przepisy są już jasne, zostaje pytanie, jak dobrać sam element, żeby nie przepłacić i nie zrobić sobie kłopotów po pierwszym sezonie.
Jak dobrać średnicę, materiał i izolację do konkretnej instalacji
Tu najłatwiej o pozorną oszczędność. Na papierze wszystko pasuje, ale po uruchomieniu instalacji pojawia się hałas, skropliny albo za duży opór przepływu. Ja przy doborze patrzę na cztery rzeczy: wydajność systemu, długość i przebieg kanałów, warunki atmosferyczne oraz możliwość serwisowania. Sam wygląd ma dla mnie znaczenie dopiero na końcu.
- Średnica musi odpowiadać wydatkowi powietrza. Zbyt mały przekrój oznacza większy opór, głośniejszą pracę i wyższe zużycie energii.
- Materiał trzeba dobrać do środowiska pracy. Na dachu i w wilgotnych miejscach trwałość jest ważniejsza niż najniższa cena.
- Izolacja ma znaczenie wszędzie tam, gdzie element przechodzi przez strefę zimną. Bez niej łatwo o kondensację i zacieki.
- Osłona przed opadami i odpowiednia geometria wlotu lub wylotu ograniczają nawiew wody, śniegu i liści.
- Dostęp serwisowy powinien być przewidziany od razu. Brudna siatka albo zalodzony wlot szybko obniżają wydajność.
| Rozwiązanie | Orientacyjny koszt w 2026 roku | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Prosta czerpnia ścienna | ok. 60-200 zł | Małe instalacje i krótkie trasy kanałów. | Trzeba pilnować otoczenia i ochrony przed opadami. |
| Wersja ścienna ze stali nierdzewnej | ok. 100-300 zł | Gdy liczy się trwałość i odporność na korozję. | Łatwo przepłacić, jeśli warunki są zwyczajne. |
| Wyrzutnia dachowa standardowa | ok. 500-900 zł | Gdy dach daje lepszą separację strumieni. | Wymaga bardzo dobrej obróbki i szczelności. |
| Element dachowy izolowany | ok. 800-1 050+ zł | Przy długich odcinkach w strefie zimnej i ryzyku kondensacji. | To zwykle rozsądna dopłata, a nie zbędny luksus. |
Jeśli mam wybierać między najtańszym a lepiej zaprojektowanym rozwiązaniem, zwykle dopłacam do izolacji, uszczelnień i trwałości materiału. Taka dopłata rzadko robi wrażenie w kosztorysie, ale często oszczędza reklamacji po pierwszej zimie. A właśnie reklamacje pokazują najlepiej, jakie błędy pojawiają się najczęściej.
Najczęstsze błędy, które wychodzą dopiero po sezonie
Najbardziej lubię wychwytywać błędy jeszcze przed uruchomieniem, bo potem są już tylko kosztowne korekty. W wentylacji problemy zwykle nie pojawiają się od razu. Zaczynają się od drobiazgów: zbyt małej odległości, złego kąta wylotu, słabej izolacji albo montażu „na oko”.
- Zbyt blisko okien lub tarasu - użytkownik od razu czuje zapach wywiewu albo słyszy pracę instalacji.
- Czerpnia od strony parkingu lub ulicy - system zasysa spaliny, pył i drobne zanieczyszczenia zamiast czystego powietrza.
- Brak odstępu między czerpnią i wyrzutnią - pojawia się recyrkulacja, czyli powrót zużytego powietrza do obiegu.
- Za niska lokalizacja - śnieg, liście, kurz i woda szybciej zatykają wlot.
- Brak izolacji na zimnym odcinku - skropliny, zacieki, a zimą nawet szron i ograniczenie przepływu.
- Zbyt mały przekrój - hałas, większy pobór energii i mniejsza wydajność całego układu.
- Brak miejsca na serwis - siatka i osłona brudzą się, ale nie ma jak ich sensownie wyczyścić.
W praktyce największy problem nie wynika z samego produktu, tylko z otoczenia, w jakim pracuje. Dobrze dobrana czerpnia może działać słabo, jeśli stoi nad śmietnikiem albo patrzy w stronę ruchliwej ulicy. I odwrotnie: skromny element potrafi działać świetnie, jeśli ma dobre miejsce, właściwą geometrię i normalny dostęp do konserwacji. Z tego właśnie powodu ostatni krok ma dla mnie największe znaczenie.
Co sprawdzić przed odbiorem i po pierwszym sezonie pracy
Przed odbiorem nie ograniczam się do samego pomiaru odległości z projektu. Sprawdzam też, czy układ faktycznie działa tak, jak miał działać po uruchomieniu. W wentylacji bardzo szybko wychodzi, czy projekt był sensowny, czy tylko „zgodny na papierze”.
- Czy czerpnia i wyrzutnia nie pracują przeciwko sobie przy typowych wiatrach.
- Czy po deszczu i śniegu nie zbiera się woda, lód albo zanieczyszczenia przy wlocie.
- Czy siatka, lamela lub okapnik nie ograniczają przepływu bardziej, niż zakładał projekt.
- Czy po uruchomieniu nie ma zapachu cofki w pomieszczeniach i na elewacji.
- Czy do elementu da się bezpiecznie dojść z poziomu serwisu, dachu lub rusztowania.
- Czy filtry i kanały są utrzymywane w czystości, bo zabrudzona instalacja bardzo szybko psuje efekt nawet dobrze ustawionych końcówek.
Jeżeli mam wskazać jedną rzecz, którą najczęściej ignoruje się na etapie projektu, to jest nią otoczenie elementu, a nie sam element. Dobrze ustawiona czerpnia i wyrzutnia nie robią wrażenia, ale właśnie one najczęściej decydują, czy wentylacja będzie bezproblemowa przez lata, czy zacznie generować reklamacje po pierwszym sezonie. Właśnie dlatego przy takim detalu opłaca się myśleć jak wykonawca, a nie tylko jak kupujący z katalogiem w ręku.
