Camlocki są prostymi, ale bardzo praktycznymi szybkozłączami do węży i odcinków instalacji, zwłaszcza tam, gdzie liczy się częste podłączanie i rozłączanie bez narzędzi. W praktyce najwięcej różnic robi nie sam wygląd złącza, tylko jego typ, gwint, materiał i uszczelka. Poniżej rozkładam to na konkretne warianty, żeby łatwiej dobrać element do instalacji wodnej albo wybranego zastosowania wentylacyjnego.
Najważniejsze informacje o złączach camlock
- Najczęściej spotkasz typy A-F, a DC i DP służą do zabezpieczania nieużywanych końców.
- Dobór zaczyna się od medium: woda, ścieki, kondensat, pył, mieszanina techniczna.
- Camlock nie jest uniwersalny; trzeba dopasować gwint, średnicę, materiał i uszczelkę.
- W instalacjach wodnych najlepiej sprawdza się tam, gdzie często przepinasz wąż lub sekcję rurociągu.
- W wentylacji camlock ma sens głównie w wybranych, niskociśnieniowych zastosowaniach serwisowych, nie jako domyślne złącze kanałów.
- Do sprężonego powietrza i pary lepiej wybrać inne rozwiązanie, bo camlock nie jest do tego standardowo przeznaczony.
Jak działają złącza camlock i kiedy naprawdę się sprawdzają
Mechanizm jest prosty: jedna część ma dźwignie krzywkowe, druga rowek, a po zamknięciu dźwigni uszczelka dociśnięta jest równomiernie do połączenia. Dzięki temu złącze można zamknąć ręcznie, szybko i bez skręcania gwintu na siłę. Ja traktuję camlock jako rozwiązanie do układów, w których liczy się tempo pracy, łatwa obsługa i częste przepinanie węży.
To dobrze działa w wodzie technicznej, przy napełnianiu i opróżnianiu zbiorników, przy myciu instalacji, w układach tymczasowych oraz tam, gdzie serwisant musi rozpiąć linię kilka razy w tygodniu. Mniej sensu ma tam, gdzie połączenie ma być na stałe albo gdzie od złącza oczekuje się typowo instalacyjnej sztywności. W takich miejscach camlock bywa po prostu wygodniejszym łącznikiem serwisowym niż stałym elementem sieci.
Warto też pamiętać, że standard EN 14420-7 obejmuje złącza do transportu cieczy, ciał stałych i gazów, ale nie pary ani gazów skroplonych. To ważne rozróżnienie, bo samo hasło „szybkozłącze” nie oznacza jeszcze, że każdy wariant nadaje się do każdego medium. Gdy rozumiem, jak działa sam mechanizm, łatwiej przejść do najważniejszej części, czyli typów i ich oznaczeń.

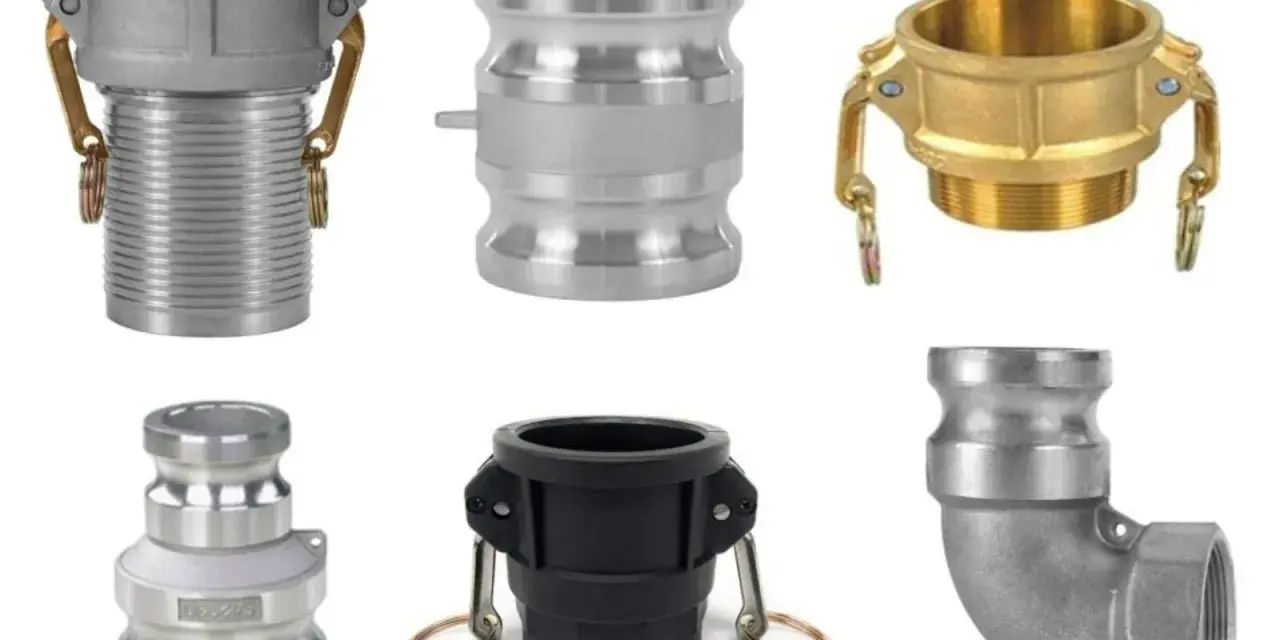

Rodzaje camlocków i co oznaczają litery
W praktyce spotykam przede wszystkim oznaczenia od A do F oraz zaślepki DC i DP. Różnice nie są kosmetyczne, tylko funkcjonalne: jeden typ kończy się gwintem wewnętrznym, inny zewnętrznym, jeszcze inny króćcem do węża albo zaślepką ochronną. Najprościej myśleć o tym tak: litera mówi, co znajduje się po stronie przyłącza, a nie tylko jak wygląda sam front złącza.
| Typ | Po stronie camlock | Druga strona | Najczęstsze zastosowanie |
|---|---|---|---|
| A | adapter męski | gwint wewnętrzny | przejście na element z gwintem zewnętrznym, np. zbiornik lub rura |
| B | gniazdo żeńskie | gwint zewnętrzny | wpięcie w gniazdo lub zawór z gwintem wewnętrznym |
| C | gniazdo żeńskie | króciec do węża | połączenie z wężem zaciskanym opaską lub obejmą |
| D | gniazdo żeńskie | gwint wewnętrzny | montaż w instalacji rurowej bez węża |
| E | adapter męski | króciec do węża | wyjście z węża do szybkiego rozłączenia |
| F | adapter męski | gwint zewnętrzny | podłączenie do gwintu żeńskiego, np. armatura i rozdzielacze |
| DC | zaślepka żeńska | brak | ochrona nieużywanego adaptera przed brudem i wyciekiem |
| DP | korek męski | brak | zaślepienie gniazda, gdy linia czeka na użycie |
W katalogach pojawiają się też odmiany kołnierzowe i wspawane, ale traktuję je jako warianty specjalne, a nie podstawowy zestaw do codziennego doboru. Dla większości zastosowań wodnych i serwisowych wystarczy opanować logikę parowania: adapter z gniazdem, krócicze z króćcami, gwint z gwintem i zaślepki do ochrony końców. Kiedy ta mapa jest już jasna, najwięcej daje dopiero dobór materiału i uszczelnienia.
Jak dobrać camlock do instalacji wodnej
Ja przy takim doborze zaczynam od czterech pytań: co płynie, pod jakim ciśnieniem, jak często będę rozłączać układ i czy instalacja pracuje na zewnątrz czy wewnątrz. Dopiero potem patrzę na średnicę. W katalogach spotkasz zwykle zakres od 1/2" do 8", a w codziennej praktyce wodnej najczęściej 1" do 4", ale sama średnica nigdy nie wystarcza, jeśli gwint i uszczelka są źle dobrane.
| Element do sprawdzenia | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Średnica | DN lub wymiar w calach | Zbyt małe złącze dławi przepływ i zwiększa straty ciśnienia |
| Gwint | BSP/G lub NPT | Mieszanie standardów gwintowych prawie zawsze kończy się problemem z doszczelnieniem |
| Materiał | aluminium, stal nierdzewna, mosiądz, PP | Decyduje o odporności na korozję, masie i trwałości |
| Uszczelka | NBR, EPDM, FKM | Dobiera się ją do temperatury i medium, nie „na oko” |
| Ciśnienie pracy | zapas względem realnych warunków | Skoki ciśnienia i uderzenia hydrauliczne potrafią szybko obnażyć słaby punkt układu |
Jeśli chodzi o materiały, najczęściej wybór wygląda tak: aluminium jest lekkie i popularne, stal nierdzewna daje najlepszy zapas odporności, mosiądz bywa dobrym kompromisem w wodzie, a PP sprawdza się tam, gdzie liczy się masa i odporność chemiczna, ale nie ekstremalna wytrzymałość mechaniczna. W standardzie EN 14420-7 dla odlewanych złączy aluminiowych oraz dla rozmiaru DN 100 podaje się zakres od -0,8 do 10 bar przy temperaturze od -20 do +65°C; dla innych wykonań ten zakres może sięgać 16 bar, więc kartę katalogową konkretnego producenta i tak trzeba przeczytać do końca.
W wodzie zwracam jeszcze uwagę na uszczelkę: NBR zwykle wybiera się do prostszych zastosowań wodnych i olejowych, EPDM dobrze znosi wodę i glikol, a FKM ma sens, gdy medium jest bardziej wymagające chemicznie. Z tego miejsca już tylko krok do pytania, czy camlock w ogóle pasuje do wentylacji, bo tam łatwo o zbyt optymistyczne założenia.
Camlock w wentylacji i gdzie trzeba uważać
W instalacjach wentylacyjnych camlock może być użyteczny, ale raczej jako złącze serwisowe, tymczasowe albo pomocnicze niż jako podstawowy łącznik kanałów. Najbardziej widzę go tam, gdzie trzeba szybko podłączyć odcinek przewodu do odciągu pyłu, opróżnić zbiornik, podłączyć urządzenie mobilne albo wykonać krótkotrwały transfer medium w niskim ciśnieniu. Jeżeli jednak mówimy o klasycznej wentylacji mechanicznej budynku, zwykle wygodniejsze i bardziej przewidywalne są inne systemy połączeń.
Najważniejsze ograniczenie jest proste: camlock nie jest standardowo przeznaczony do sprężonego powietrza, pary ani wysokociśnieniowych gazów. To zdanie warto zapamiętać, bo właśnie tu najczęściej pojawia się błąd interpretacyjny. Złącze, które świetnie pracuje przy wodzie lub materiale sypkim, nie musi być właściwym wyborem do układu, w którym występują pulsacje, wysoka temperatura albo duże ryzyko niekontrolowanego rozłączenia.
W praktyce w wentylacji sprawdzam trzy rzeczy: czy medium jest suche czy wilgotne, czy w strumieniu jest pył, oraz czy połączenie będzie wielokrotnie rozpinane. Przy pyłach i zanieczyszczeniach ważny staje się materiał i stan uszczelki, a przy pracy mobilnej - blokada dźwigni, bo drgania potrafią zrobić więcej szkody niż sam przepływ. To prowadzi już wprost do montażu, bo nawet dobrze dobrany camlock potrafi zawieść przez drobiazg podczas składania.
Jak montować i użytkować camlock, żeby nie robić sobie problemów
Najwięcej usterek, które widziałem, nie wynikało z „wadliwego złącza”, tylko z pośpiechu. Przed połączeniem zawsze warto obejrzeć uszczelkę, oczyścić rowek, sprawdzić dźwignie i upewnić się, że obie połówki są zgodne typowo i wymiarowo. Dokręcanie na siłę niczego tu nie poprawia, bo camlock pracuje mechanicznie, a nie przez brutalne dociskanie gwintu.
- Sprawdź zgodność typów przed połączeniem, bo A nie zastąpi B, a C nie rozwiąże problemu z gwintem.
- Nie mieszaj gwintów BSP i NPT, jeśli nie masz przejściówki przewidzianej przez producenta.
- Kontroluj uszczelkę - pęknięta, spłaszczona lub spuchnięta uszczelka oznacza ryzyko przecieku.
- Domykaj dźwignie do końca i zabezpieczaj połączenie, jeśli instalacja pracuje z drganiami.
- Nie używaj camlocka tam, gdzie występuje para lub sprężone powietrze, jeśli producent wyraźnie tego nie dopuszcza.
- Po każdym rozłączeniu zakładaj DC lub DP, żeby nie zbierać brudu na końcówkach i nie uszkadzać powierzchni uszczelniających.
W instalacjach wodnych dochodzi jeszcze jeden, często pomijany temat: uderzenie hydrauliczne. Jeśli pompa startuje gwałtownie albo linia jest zamykana bez kontroli, chwilowe skoki ciśnienia bywają większym problemem niż deklarowane ciśnienie robocze. Z mojego punktu widzenia to właśnie dlatego camlock trzeba traktować jako element systemu, a nie pojedynczy „mocny” detal. Kiedy już wiemy, jak go obsługiwać, pozostaje ostatnia decyzja: co faktycznie zamówić, żeby nie wracać do tematu po tygodniu.
Co sprawdzić przed zamówieniem, żeby camlock pasował od razu
Jeśli mam kupić camlock bez późniejszych zwrotów i improwizacji, zbieram pięć danych jeszcze przed złożeniem zamówienia: średnicę, rodzaj gwintu, materiał, rodzaj uszczelki i medium. To wystarcza w większości przypadków, ale przy instalacjach wodnych i wentylacyjnych dorzucam jeszcze jedno pytanie: czy połączenie będzie często rozpinane, czy ma pracować prawie bezobsługowo.
- Jeśli połączenie ma być szybkie i często rozpinane, wybieram typy z dźwigniami zamiast klasycznego skręcania gwintu.
- Jeśli instalacja pracuje w środowisku wilgotnym lub korozyjnym, skłaniam się ku stali nierdzewnej.
- Jeśli liczy się lekkość i niższy koszt, a medium jest łagodne, aluminium zwykle wystarcza.
- Jeśli system ma kontakt z wodą i temperaturą podwyższoną, najczęściej sprawdzam EPDM, nie tylko NBR.
- Jeśli końcówka ma czekać na użycie, zamawiam od razu DC albo DP, bo zaślepki oszczędzają najwięcej kłopotów w praktyce.
Najkrócej mówiąc: w camlockach wygrywa nie ten wariant, który wygląda najmasywniej, tylko ten, który zgadza się z medium, ciśnieniem, gwintem i sposobem eksploatacji. Dobrze dobrane złącze działa cicho i bez dramatu, a źle dobrane przypomina o sobie przy każdym rozłączaniu. Dlatego przy wyborze patrzę najpierw na typ i materiał, a dopiero później na cenę - w takich układach to zwykle najrozsądniejsza kolejność.
