Gwint M5 jest mały, ale w praktyce potrafi decydować o jakości całego montażu. W instalacjach wodnych i wentylacji spotyka się go głównie jako gwint montażowy do uchwytów, obejm, ramek, osprzętu serwisowego i lekkich mocowań, więc warto znać jego wymiary, skok oraz ograniczenia. Poniżej rozkładam temat na konkretne liczby i pokazuję, kiedy M5 działa najlepiej, a kiedy lepiej wybrać inne rozwiązanie.
To są najważniejsze liczby i decyzje przy gwincie M5
- Średnica nominalna wynosi 5 mm, a standardowy skok to 0,8 mm.
- Do gwintowania otworu pod M5 najczęściej stosuje się wiertło 4,2 mm.
- Otwór przelotowy dla śruby M5 ma zwykle około 5,5 mm.
- Nakrętka M5 i łeb sześciokątny często pracują na kluczu 8 mm.
- W cienkiej blasze kanału wentylacyjnego lepiej sprawdza się nitonakrętka niż klasyczne nagwintowanie.
- W instalacjach wodnych M5 nie zastępuje gwintów rurowych, bo nie służy do uszczelniania medium.
Jak czytać oznaczenie M5 i co mówi ono o połączeniu
Ja zaczynam od najprostszej interpretacji: litera M oznacza gwint metryczny, a liczba 5 mówi o średnicy nominalnej 5 mm. Jeśli przy oznaczeniu nie ma nic więcej, chodzi zazwyczaj o gwint zwykły, czyli wersję ze skokiem 0,8 mm. To ważne, bo w praktyce M5x0,8 i M5x0,5 nie są zamienne, mimo że mają tę samą średnicę.
W codziennej pracy spotykam dwa typowe warianty: standardowy M5 i drobnozwojny M5x0,5. Standardowy jest po prostu bardziej uniwersalny, łatwiejszy do szybkiego skręcania i mniej kapryśny przy zabrudzeniach, dlatego częściej trafia do zwykłych połączeń montażowych. Drobnozwojny bywa przydatny tam, gdzie liczy się precyzja lub specyficzne wymagania konstrukcyjne, ale nie jest pierwszym wyborem w typowym serwisie instalacyjnym.
Jeśli miałbym sprowadzić to do jednej praktycznej zasady, brzmi ona tak: M5 to gwint do mocowania elementów, a nie do „walki” z medium w rurze. Od tej różnicy zależy cały dobór osprzętu, więc przechodzę dalej do wymiarów, które warto znać bez zaglądania do katalogu.

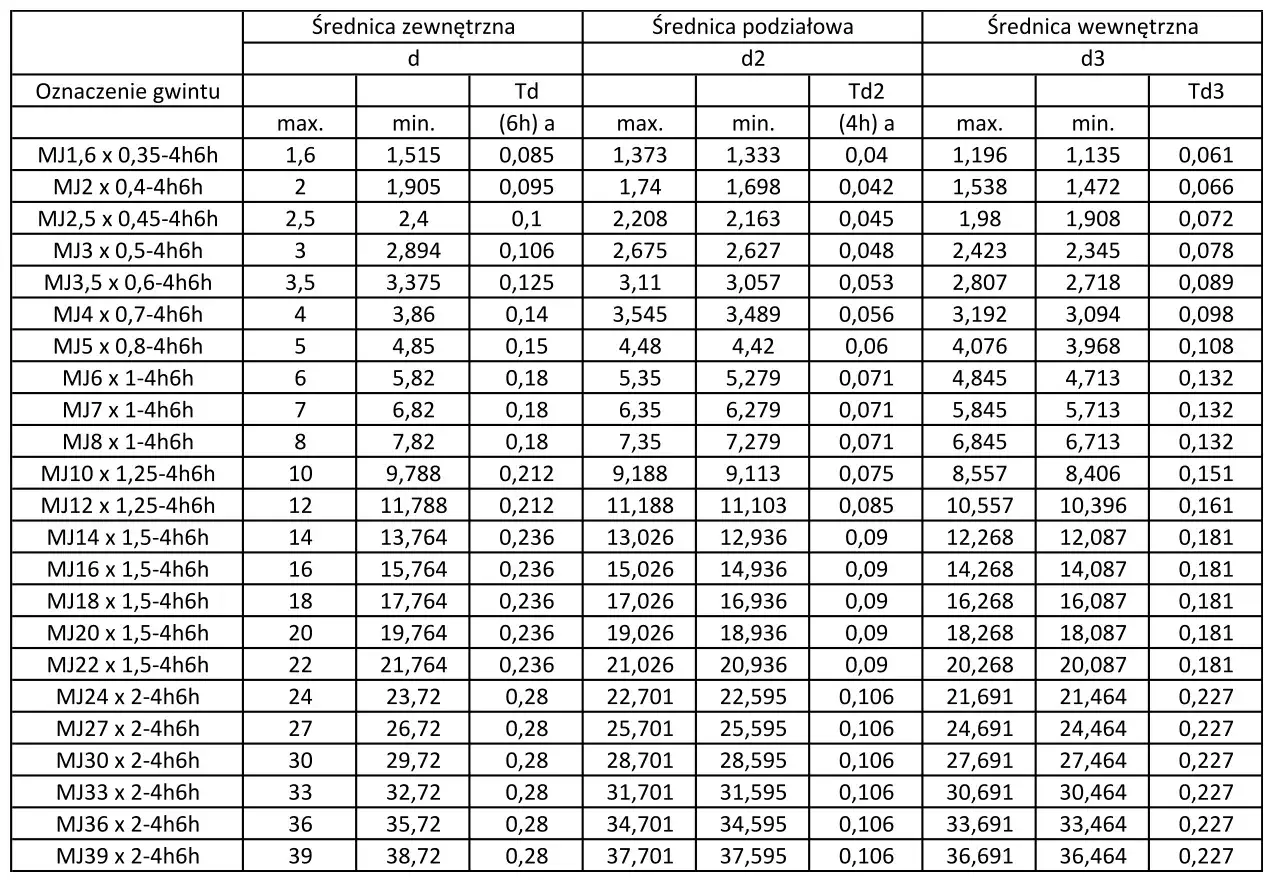

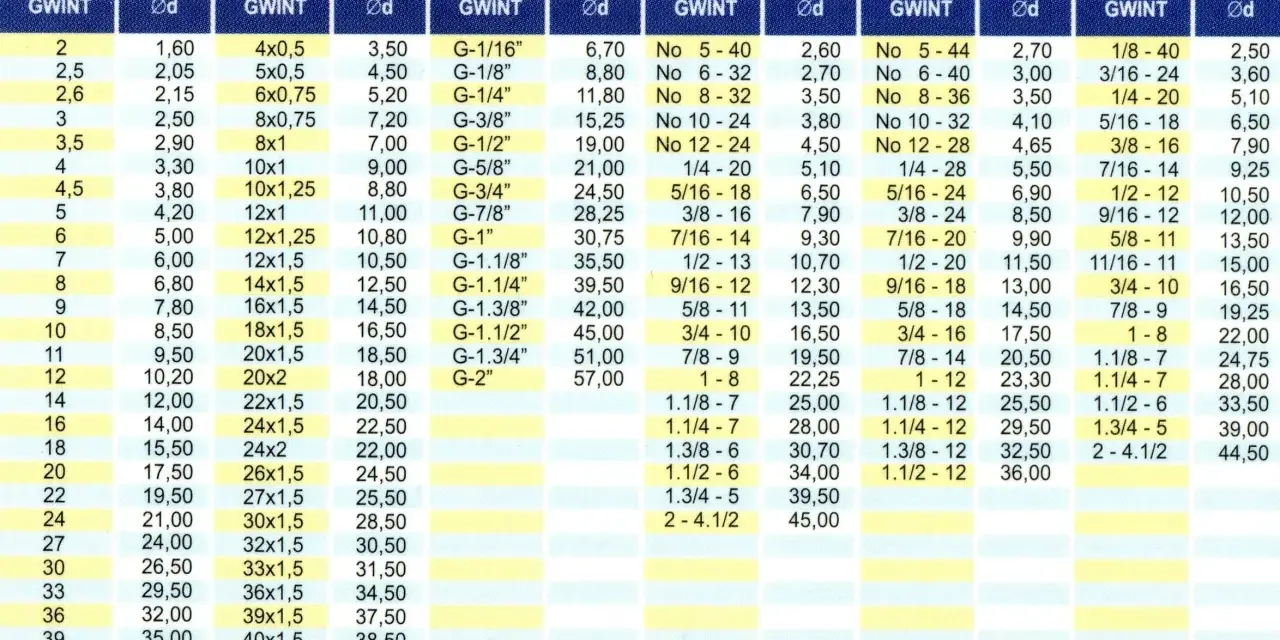

Jakie są podstawowe wymiary gwintu M5
Wymiary M5 są na tyle małe, że łatwo je pomylić z drobnym osprzętem technicznym, ale to właśnie tu precyzja ma znaczenie. Najważniejsze parametry zebrałem w prostym zestawieniu, bo w praktyce to one decydują o doborze wiertła, śruby i nakrętki.
| Parametr | Wartość dla M5 | Co to oznacza w praktyce |
|---|---|---|
| Średnica nominalna | 5 mm | To podstawowy rozmiar gwintu i punkt odniesienia przy doborze elementów. |
| Skok standardowy | 0,8 mm | Odstęp między zwojami w najczęściej spotykanej wersji. |
| Skok drobnozwojny | 0,5 mm | Wersja mniej popularna, używana w specjalnych zastosowaniach. |
| Wiertło pod gwintownik | 4,2 mm | Średnica otworu, który przygotowuje się przed nacinaniem gwintu. |
| Otwór przelotowy | około 5,5 mm | Typowy luz montażowy dla śruby M5 przechodzącej przez element. |
| Rozmiar klucza dla nakrętki | 8 mm | Przydatne przy montażu w ograniczonej przestrzeni i przy serwisie. |
W praktyce najbardziej „robocze” są trzy liczby: 5 mm, 0,8 mm i 4,2 mm. Z mojej perspektywy właśnie one najczęściej przesądzają o tym, czy montaż idzie gładko, czy kończy się poprawkami, a to prowadzi do najważniejszego pytania: jak dobrać sam element, żeby gwint pracował bez luzów i bez ryzyka uszkodzenia.
Jak dobrać śrubę, nakrętkę i otwór pod montaż
Dobór M5 nie kończy się na samym rozmiarze. Ja zawsze sprawdzam trzy rzeczy naraz: grubość materiału, sposób obciążenia i to, czy połączenie będzie rozkręcane w serwisie. W lekkich mocowaniach wystarczy zwykła śruba M5 z nakrętką, ale w cienkiej blasze kanału wentylacyjnego lepiej od razu myśleć o rozwiązaniu, które da stabilny gwint w materiale o małej grubości.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Śruba i nakrętka M5 | Lekkie mocowania, obejmy, osprzęt serwisowy | Szybki montaż, łatwa wymiana | Wymaga dostępu z dwóch stron |
| Gwintowany otwór M5 | Grubszy materiał, wsporniki, uchwyty | Brak dodatkowej nakrętki | Potrzebna odpowiednia grubość ścianki |
| Nitonakrętka M5 | Cienka blacha, kanały wentylacyjne, obudowy | Tworzy trwały gwint tam, gdzie materiał jest zbyt cienki | Wymaga narzędzia do osadzania |
Przy otworze pod gwintownik nie warto improwizować. Jeżeli wiertło będzie za małe, gwintownik będzie pracował ciężko i łatwo go uszkodzić; jeśli za duże, połączenie straci trzymanie. W otworach przelotowych też nie ma sensu przesadzać z ciasnym pasowaniem, bo później śruba potrafi „siąść” krzywo i dokręcanie robi się nieprzyjemne. Dobrze dobrany otwór to drobiazg, ale właśnie od takich drobiazgów zaczyna się solidny montaż.
To prowadzi do kolejnej sprawy, którą często trzeba wyjaśnić na budowie albo w serwisie: M5 wygląda technicznie podobnie do gwintów spotykanych w instalacjach, ale pełni zupełnie inną funkcję.
Dlaczego M5 nie jest gwintem rurowym
To rozróżnienie jest kluczowe, zwłaszcza w instalacjach wodnych. Gwint M5 jest gwintem metrycznym maszynowym, czyli służy do łączenia elementów konstrukcyjnych i montażowych. Gwinty rurowe, takie jak G albo R, projektuje się z myślą o połączeniach przewodzących wodę lub inne media, często z uwzględnieniem uszczelnienia na taśmie, paście albo uszczelce.
| Cecha | M5 | Gwint rurowy G/R |
|---|---|---|
| Główne zastosowanie | Mocowanie śrubowe | Połączenia instalacyjne i przyłączeniowe |
| Uszczelnianie medium | Nie | Tak, zależnie od typu połączenia |
| Typowy obszar użycia | Uchwyty, obejmy, obudowy, osprzęt | Rury, kształtki, armatura, przyłącza |
| Ryzyko pomyłki | Dotyczy montażu mechanicznego | Dotyczy szczelności i bezpieczeństwa instalacji |
W instalacjach wodnych to rozróżnienie naprawdę ma znaczenie. Jeśli trzeba przykręcić uchwyt, osłonę, mocowanie albo element serwisowy, M5 jest sensowny. Jeśli natomiast chodzi o połączenie przewodzące wodę, trzeba patrzeć na gwint rurowy, a nie na metryczny. W praktyce ta pomyłka zwykle kończy się niepasującą armaturą albo niepewnym montażem, więc wolę jasno powiedzieć: M5 nie zastępuje gwintu instalacyjnego.
Po tej granicy technicznej łatwiej zobaczyć, gdzie M5 faktycznie pracuje najlepiej, szczególnie w wodzie i wentylacji.
Gdzie gwint M5 sprawdza się w instalacjach wodnych i wentylacji
W instalacjach wodnych M5 najczęściej pojawia się tam, gdzie trzeba coś przytrzymać, ustabilizować albo zamocować do konstrukcji. To mogą być obejmy rur, uchwyty prowadzące, wsporniki osprzętu, elementy obudów, klapy serwisowe czy drobne detale montażowe przy urządzeniach. W wentylacji zakres jest podobny, ale jeszcze wyraźniej widać problem cienkiej blachy i drgań od pracy wentylatorów.
Ja w takich miejscach zwracam uwagę nie tylko na sam gwint, lecz także na środowisko pracy. W szachtach, piwnicach i pomieszczeniach technicznych wilgoć potrafi przyspieszyć korozję, więc ocynk albo stal nierdzewna mają więcej sensu niż najtańszy element bez zabezpieczenia. Przy wentylacji dochodzą jeszcze drgania, dlatego przy połączeniach serwisowych często lepiej działa nakrętka samohamowna, czyli nakrętka z wkładką lub konstrukcją, która utrudnia samoczynne odkręcanie pod wpływem drgań.
W cienkich kanałach wentylacyjnych szczególnie dobrze sprawdza się nitonakrętka M5. Daje trwały gwint w materiale, który sam z siebie nie miałby dość grubości, żeby trzymać klasyczne nacięcie. To rozwiązanie jest trochę mniej widowiskowe niż zwykła śruba, ale w praktyce bywa po prostu pewniejsze i wygodniejsze w serwisie.
Ta część ma jeszcze jeden ważny wniosek: w instalacjach wodnych i wentylacji M5 najczęściej pracuje jako element pomocniczy, a nie główny nośnik obciążenia. I właśnie dlatego tak łatwo go przeciążyć, jeśli zastosuje się go „na siłę”.
Jakich błędów unikać przy montażu
Najwięcej problemów widzę wtedy, gdy ktoś traktuje M5 jak uniwersalny mały gwint do wszystkiego. W praktyce to prowadzi do kilku powtarzalnych błędów, których da się uniknąć bez specjalistycznego sprzętu.
- Pomylenie M5 z gwintem rurowym - wygląda podobnie „na oko”, ale służy do innego zadania.
- Zły skok gwintu - M5x0,8 i M5x0,5 nie są zamienne, a siłowe skręcanie kończy się uszkodzeniem zwojów.
- Zbyt cienki materiał - w blasze bez nitonakrętki gwint szybko się wyrabia.
- Brak zabezpieczenia przed drganiami - w wentylacji luz pojawia się szybciej niż przy statycznym montażu.
- Przeciążenie połączenia - M5 nie jest rozmiarem do ciężkich, nośnych punktów podparcia.
- Ignorowanie korozji - w wilgotnym środowisku zwykła stal potrafi stracić sens szybciej, niż wygląda to na etapie montażu.
Jeśli miałbym wskazać jeden błąd, który najczęściej wraca, to byłoby to szukanie „jakiejś małej śruby”, zamiast sprawdzenia konkretnego standardu. To oszczędza kilka minut przy zakupie, ale później zabiera czas przy poprawkach. Dlatego przed zamówieniem osprzętu wolę zawsze sprawdzić te same kilka punktów.
Co sprawdzam przed zamówieniem osprzętu z gwintem M5
Zanim zamówię śruby, nakrętki albo elementy mocujące, patrzę na cztery rzeczy. Po pierwsze: czy potrzebuję standardowego M5x0,8, czy jednak wersji drobnozwojnej. Po drugie: czy element będzie pracował w blasze, drewnie, plastiku czy w grubszym materiale konstrukcyjnym. Po trzecie: czy montaż ma być rozbieralny, czy raczej ma wytrzymać wiele cykli serwisowych. Po czwarte: czy środowisko jest suche, czy wilgotne i podatne na korozję.
- Jeśli montuję w cienkiej blasze, wybieram nitonakrętkę albo inne wzmocnienie gwintu.
- Jeśli połączenie będzie często rozkręcane, wolę elementy z zabezpieczeniem przed luzowaniem.
- Jeśli instalacja pracuje w wilgoci, stawiam na ocynk albo stal nierdzewną.
- Jeśli element ma przejść przez otwór, sprawdzam luz montażowy, a nie tylko średnicę nominalną.
Takie podejście brzmi zwyczajnie, ale oszczędza najwięcej problemów. Gwint M5 jest prosty tylko wtedy, gdy od początku wiemy, czy potrzebujemy połączenia montażowego, czy czegoś, co ma naprawdę współpracować z warunkami instalacji. Jeśli te cztery punkty się zgadzają, M5 zwykle działa dokładnie tak, jak powinien: pewnie, szybko i bez zbędnych niespodzianek.
